羟丙基甲基纤维素（HPMC）作为石膏砂浆中不可或缺的纤维素醚添加剂，在轻质抹灰石膏、石膏自流平砂浆和嵌缝石膏等产品中发挥着保水、增稠、缓凝和改善施工性的多重作用。本文从HPMC的作用机理出发，结合不同石膏砂浆产品的性能需求，系统分析HPMC的粘度选型、掺量控制以及与其他外加剂的协同使用要点。
石膏砂浆是以半水石膏（CaSO4·0.5H2O）为胶凝材料，加水拌合后水化生成二水石膏（CaSO4·2H2O）而硬化的一种无机胶凝材料。与水泥基砂浆相比，石膏砂浆具有凝结快、体积微膨胀、不收缩开裂、防火性能好、调节室内湿度等优点，在室内抹灰、地面找平、嵌缝等应用领域越来越广泛。
然而，纯石膏砂浆在施工中存在保水性差、泌水离析、粘结力不足、施工性不佳等问题。HPMC的加入有效解决了这些问题。HPMC属于非离子型纤维素醚，在水溶液中形成高分子网络结构，通过氢键和物理缠结作用将水分子束缚在网络中，从而显著提高砂浆的保水能力，同时赋予砂浆良好的流变性能和施工操作性。
1. 保水作用
保水性是石膏砂浆最重要的性能指标之一。HPMC的保水机理主要在于其高分子链上的羟基与水分子形成氢键，将游离水转化为束缚水，减少水分向基材的迁移和向表面的蒸发。保水率不足会导致砂浆中的水分被基材过快吸收，造成水化不完全、强度降低、与基材粘结力下降等问题。

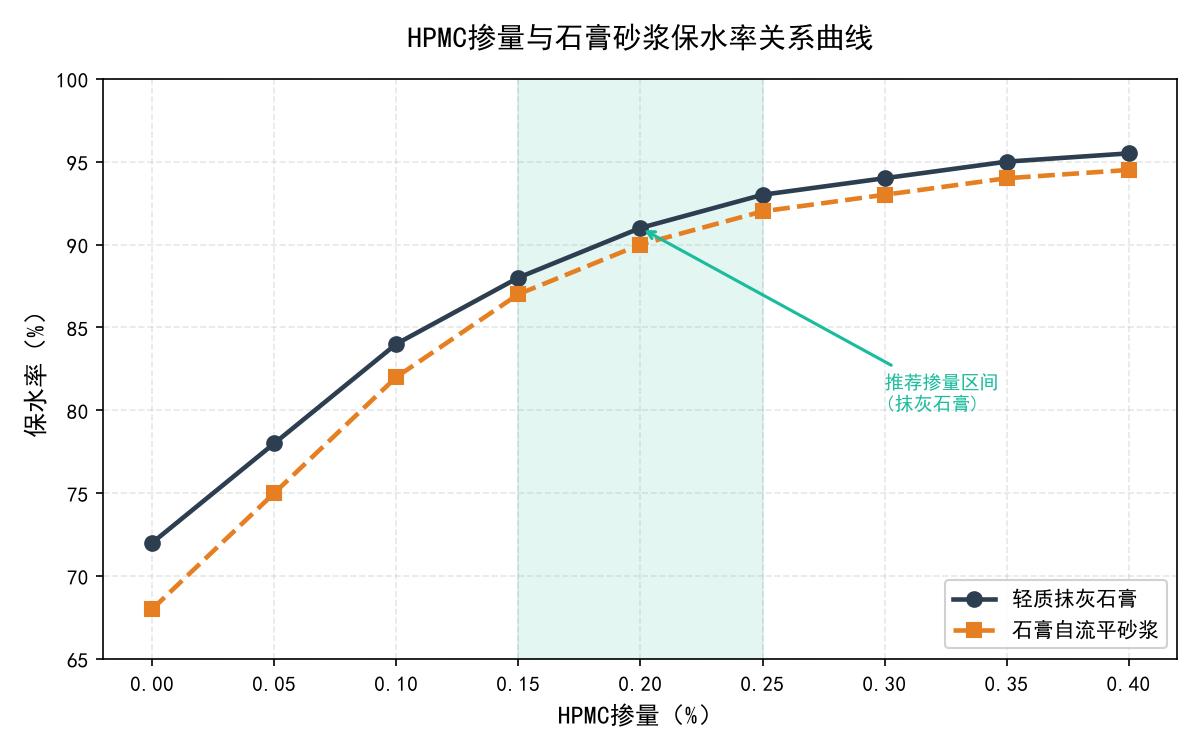

HPMC的保水效果与其粘度等级和掺量密切相关。一般而言，粘度越高、掺量越大，保水效果越好，但过高的粘度会影响砂浆的流动性和施工性。在轻质抹灰石膏中，HPMC掺量通常控制在0.1%-0.3%（占石膏质量），保水率可达到90%以上。
2. 增稠与流变调节
HPMC赋予石膏砂浆合适的稠度和流变性能。HPMC水溶液呈假塑性流体特征，即剪切速率增大时粘度降低（剪切变稀）。这一特性使得砂浆在搅拌和泵送时粘度较低、易于操作，而在静止时粘度恢复、防止泌水和流挂。
在轻质抹灰石膏中，HPMC的增稠作用使得砂浆能够牢固附着在墙面而不下滑（抗流挂性），同时保持良好的抹平性。在石膏自流平砂浆中，需要选用较低粘度的HPMC以保证足够的流动性，同时通过掺量控制实现保水与流动的平衡。
3. 缓凝作用
HPMC对石膏具有一定的缓凝作用。半水石膏的正常凝结时间通常为5-15分钟，这个时间对于大面积施工来说过短。HPMC通过在石膏晶体表面形成吸附膜，延缓了半水石膏的水化速率，从而延长砂浆的可操作时间。

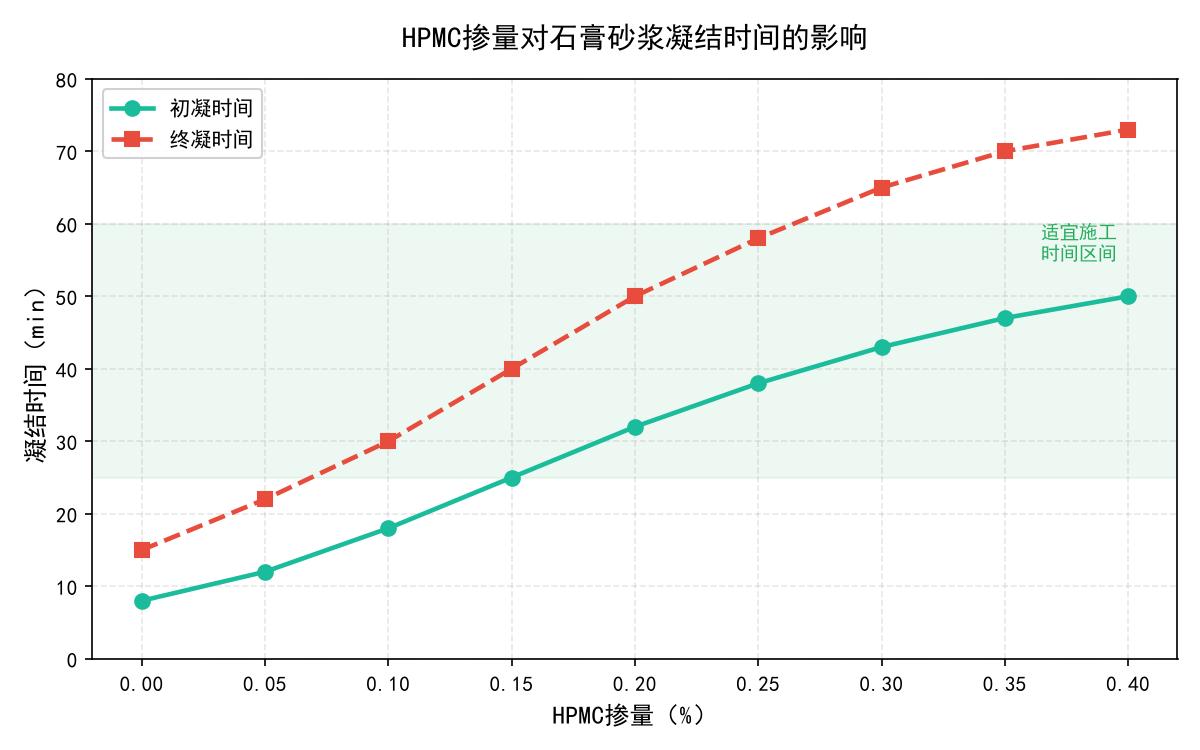

需要注意的是，HPMC的缓凝效果较为温和，通常可将凝结时间延长至30-60分钟。如果需要更长的凝结时间，还需要配合使用专用缓凝剂（如蛋白质类缓凝剂、柠檬酸等）。关于HPMC掺量对凝结时间的影响，可参考下方图表。
4. 改善施工性
HPMC的加入使石膏砂浆的施工性能得到全面提升。砂浆的涂抹性、抹平性、收光性均得到改善，施工人员能够获得更顺滑的操作手感。此外，HPMC还能提高砂浆的粘聚性，减少离析和泌水，保证砂浆各组分的均匀分布。

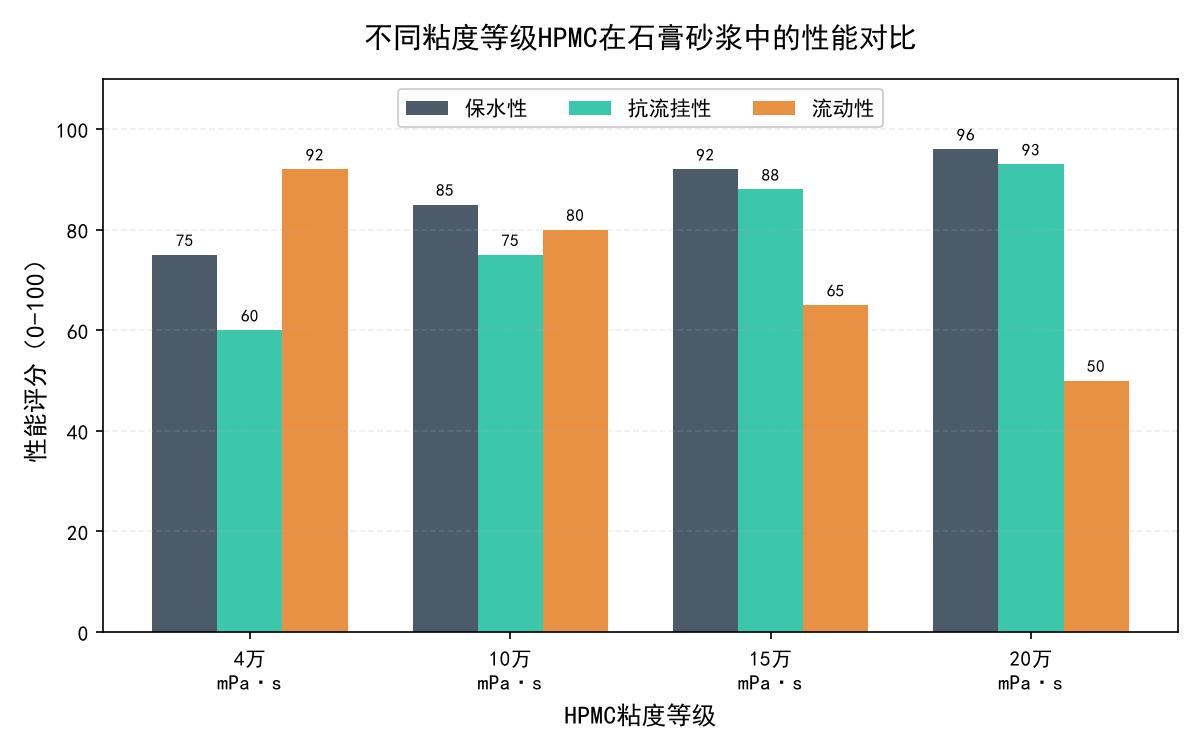

不同类型的石膏砂浆对HPMC的性能要求存在差异，主要体现在粘度等级、掺量和功能侧重方面。关于不同粘度等级HPMC在石膏砂浆中的性能表现，可参考下方对比图。
1. 轻质抹灰石膏
轻质抹灰石膏是以建筑石膏为胶凝材料，掺入轻集料（如膨胀珍珠岩、膨胀蛭石等）和添加剂配制而成的抹灰材料。该产品对HPMC的要求侧重于保水性、抗流挂性和粘结性。
推荐选用粘度10万-15万mPa·s的HPMC，掺量0.15%-0.25%。较高粘度的HPMC能够提供足够的抗流挂性，保证砂浆在墙面上的附着力。同时，需要关注HPMC的凝胶温度，建议选用凝胶温度不低于70℃的产品，以避免在夏季高温施工时出现凝胶化导致施工性下降。
2. 石膏自流平砂浆
石膏自流平砂浆要求砂浆具有良好的流动性和自流平性，同时保持足够的保水率和抗离析能力。这一要求与抹灰石膏形成矛盾——流动性需要低粘度，而保水需要高粘度。
推荐选用粘度4万-6万mPa·s的低粘度HPMC，掺量0.05%-0.15%。低粘度HPMC对砂浆流动性的影响较小，同时仍能提供基本的保水功能。在石膏自流平砂浆中，HPMC通常与减水剂（如聚羧酸减水剂）配合使用，以实现高流动性和良好保水性的统一。关于HPMC在自流平砂浆中的应用，可参阅本站HPMC在自流平地坪砂浆中的应用一文。
3. 嵌缝石膏
嵌缝石膏用于石膏板接缝处的填缝和找平，要求砂浆具有良好的保水性、柔韧性和抗裂性。嵌缝石膏的施工面积小，但对接缝处的抗裂要求高。
推荐选用粘度15万-20万mPa·s的高粘度HPMC，掺量0.2%-0.3%。高粘度HPMC能提供更好的保水性和柔韧性，减少嵌缝处的干燥收缩开裂风险。同时，嵌缝石膏中通常还会掺入缓凝剂和可再分散乳胶粉，以提高柔韧性和抗裂性。
HPMC掺量是影响石膏砂浆性能的关键参数。掺量过低会导致保水不足、泌水离析、施工性差；掺量过高则会使砂浆过于粘稠、流动性降低、施工困难，同时增加成本。
根据实际应用经验，不同石膏砂浆产品的HPMC推荐掺量范围如下：
- 轻质抹灰石膏：0.15%-0.25%（占石膏质量比）
- 石膏自流平砂浆：0.05%-0.15%
- 嵌缝石膏：0.20%-0.30%
- 石膏粘结砂浆：0.10%-0.20%
在实际生产中，建议先在实验室进行小试，根据砂浆的保水率、流动度、凝结时间和施工手感等指标调整HPMC掺量，确定最佳配比后再进行批量生产。
在石膏砂浆配方中，HPMC通常不是唯一的添加剂，还需要与缓凝剂、减水剂、消泡剂、引气剂、可再分散乳胶粉等外加剂配合使用。了解HPMC与这些外加剂的相互作用，对于优化砂浆配方至关重要。
1. HPMC与缓凝剂
HPMC本身具有一定的缓凝作用，但通常不足以满足施工时间要求。在需要较长操作时间时（如大面积抹灰或夏季施工），需要配合使用专用缓凝剂。蛋白质类缓凝剂（如骨胶、皮胶）与HPMC的相容性较好，缓凝效果稳定。柠檬酸类缓凝剂也可使用，但需注意掺量控制，过量会导致强度大幅下降。
2. HPMC与减水剂
在石膏自流平砂浆中，HPMC与聚羧酸减水剂配合使用是常见的配方方案。减水剂降低用水量、提高流动性，HPMC提供保水和抗离析能力。需要注意的是，某些减水剂可能影响HPMC的溶解速度，建议在配方设计时进行相容性测试。
3. HPMC与可再分散乳胶粉
在需要提高粘结力和柔韧性的石膏砂浆中（如嵌缝石膏、石膏粘结砂浆），HPMC与可再分散乳胶粉配合使用。HPMC提供保水和施工性，乳胶粉提供粘结力和柔韧性，两者协同使用能显著提升砂浆的综合性能。
在为石膏砂浆选择HPMC时，建议关注以下几个方面：
1. 粘度等级匹配：根据砂浆类型选择合适的粘度等级。抹灰石膏用中高粘度，自流平用低粘度，嵌缝石膏用高粘度。关于HPMC在不同建筑砂浆中的选型，可参阅本站HPMC在瓷砖胶中的应用与选型指南。
2. 凝胶温度：石膏砂浆通常在室内施工，温度条件不极端，但仍建议选用凝胶温度不低于65℃的HPMC产品，以避免夏季高温施工时出现异常。
3. 溶解速度：建议选用经过表面处理（延迟溶解型）的HPMC产品，该类产品在水中先分散不结团，搅拌数分钟后才开始溶解，有利于在搅拌机中快速均匀分散。
4. 批次稳定性：HPMC的粘度批次波动会直接影响砂浆的施工性能。建议选择有完善质量控制体系的生产厂家，确保每批次产品的粘度波动在±10%以内。
5. 取代基比例：对于石膏砂浆应用，建议选择甲氧基含量28%-30%、羟丙基含量7%-12%的HPMC产品。
总体来看，HPMC在石膏砂浆中的应用需要综合考虑砂浆类型、施工条件和成本因素。通过合理的粘度选型和掺量控制，配合适当的外加剂体系，可以配制出性能优异、施工性良好的石膏砂浆产品。山东东达深耕纤维素醚行业多年，在HPMC产品的石膏砂浆应用方面积累了较为丰富的技术经验。
