添加0.3%的HPMC可将砂浆保水率从80%提升至95%以上，砂浆开放时间从30分钟延长至90-120分钟，粘结强度提高20%-50%。石膏砂浆中HPMC推荐掺量为0.1%-0.3%，瓷砖粘合剂用HPMC粘度应≥40000mPa·s。根据GB/T 25181-2019标准要求，预拌砂浆保水率需达到88%以上。山东东达专注于纤维素醚类产品的应用技术服务，本文将深入解析HPMC保水机理、测试方法及掺量优化策略，供建材配方工程师参考。
羟丙基甲基纤维素（HPMC）是干混砂浆中关键的添加剂之一，其保水性能直接决定砂浆的施工性能、粘结强度和开裂风险。在高温季节、高吸水基材、薄层施工等苛刻条件下，HPMC的保水作用尤为关键。然而，许多配方工程师对HPMC保水机理缺乏深入理解，选型和掺量优化往往依赖经验而非数据。本文从分子层面到工程应用，系统梳理HPMC保水率的核心知识体系。
HPMC分子链上含有大量的羟基（-OH）和醚氧键（-O-），这些亲水基团能与水分子形成大量氢键。每个HPMC分子的葡萄糖单元上约有2-3个羟基可以参与氢键结合，一个高分子链可以束缚数百至上千个水分子。这种氢键网络将自由水转化为"结合水"，显著降低水分的蒸发速率和迁移速率。
氢键束缚水的效果取决于HPMC的取代度。甲氧基（DS）和羟丙氧基（MS）的取代程度直接影响可参与氢键形成的羟基数量。DS值过低，分子链上裸露的羟基过多，亲水性过强反而导致保水效率下降；DS值适中（2.0左右），分子链的亲水-亲油平衡恰到好处，保水效果较优。
HPMC溶解后形成的三维网状结构在砂浆中起到物理阻隔作用。溶解的HPMC分子链在砂浆孔隙中形成一层柔性薄膜，这些薄膜覆盖在水泥颗粒和骨料表面，有效封堵毛细管通道，减缓水分向基材的迁移速率。同时，HPMC网络赋予了砂浆浆体假塑性流体特征——在剪切力作用下粘度降低（剪切变稀），便于施工操作；静止后粘度恢复，锁住水分。
HPMC砂浆的流变学特征为假塑性（剪切变稀），这对施工至关重要。搅拌和抹灰时，高剪切力使砂浆粘度降低，流动性好、易于操作；施工完成后剪切力消失，粘度迅速恢复，水分被锁定在砂浆内部。这种特性使砂浆既有良好的施工操作性，又能保持优异的保水性能。不同粘度等级的HPMC表现出的假塑性程度不同，高粘度HPMC在低剪切下的粘度更高，保水能力更强。
HPMC的粘度等级是影响保水率的首要因素。粘度越高，分子链越长，形成的氢键网络越致密，保水率越高。常见的HPMC粘度等级从400mPa·s到200000mPa·s不等。以下是不同粘度等级HPMC在0.3%掺量下对水泥砂浆保水率的影响：
| HPMC粘度(mPa·s) | 掺量(%) | 保水率(%) | 开放时间(min) | 典型应用 |
|---|---|---|---|---|
| 400-1000 | 0.3 | 88-90 | 45-60 | 自流平砂浆 |
| 6000-15000 | 0.3 | 90-93 | 60-75 | 砌筑砂浆 |
| 15000-30000 | 0.3 | 93-95 | 75-90 | 抹灰砂浆 |
| 40000-75000 | 0.3 | 95-98 | 90-120 | 瓷砖粘合剂 |
| 100000+ | 0.3 | 97-99 | 120-150 | 轻质抹灰/EIFS |
HPMC掺量是影响保水率的另一个关键因素。掺量从0.1%提高到0.3%，保水率从约80%跃升至95%以上，这是最显著的增益区间。继续提高掺量至0.5%，保水率可达98%以上，但增益趋于平缓。超过0.5%后，保水率提升有限，而砂浆的施工性能（如开放时间过长、干燥缓慢、强度发展滞后）反而受到影响。
不同砂浆类型推荐HPMC掺量范围：瓷砖粘合剂0.2%-0.4%，抹灰砂浆0.15%-0.3%，自流平0.05%-0.15%，石膏砂浆0.1%-0.3%。掺量选择应综合考虑保水需求、施工条件和成本控制。
环境温度对HPMC保水性能影响显著。HPMC水溶液具有热凝胶特性——温度升高到50-70℃时，HPMC分子链脱水收缩，溶液出现凝胶化，保水能力反而增强。但当温度继续升高超过凝胶温度，HPMC会从溶液中析出，失去保水作用。夏季高温施工时，需要选择凝胶温度较高的HPMC型号（通常经过特殊改性），或适当提高掺量0.05%-0.1%以补偿高温下的保水损失。
基材的吸水特性直接影响砂浆中HPMC的保水效果。高吸水基材（如加气混凝土、旧砖墙）会快速抽取砂浆中的水分，导致开放时间缩短、开裂风险增加。对于高吸水基材，应选择高粘度HPMC（≥40000mPa·s）并适当提高掺量，或在施工前对基材进行润湿处理。
砂浆开放时间（Open Time）是指砂浆涂抹或梳理后，仍能保持足够润湿状态以保障正常粘结的时间窗口。开放时间过短，施工人员在砂浆表面干化前来不及贴砖或抹平，导致空鼓和粘结不良。开放时间越长，施工窗口越宽，大面积施工越从容，特别是夏季高温条件下的薄层施工。

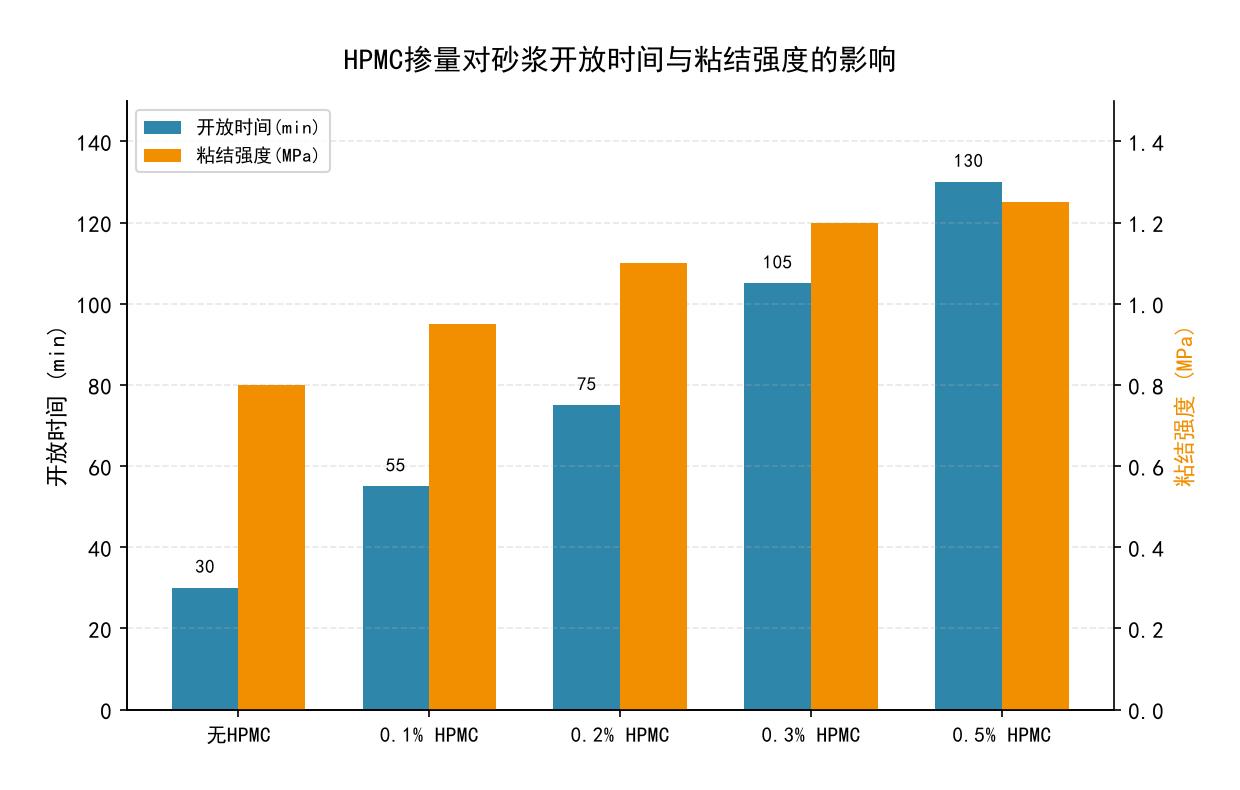

未添加HPMC的砂浆开放时间通常仅20-30分钟。添加0.3%的40000mPa·s等级HPMC后，开放时间可延长至90-120分钟。粘结强度也同步提升——试验数据显示，HPMC砂浆的28天粘结强度比空白砂浆提高20%-50%。粘结强度提升的原因在于HPMC保住了砂浆中水泥水化所需的水分，使水泥在基材界面充分水化，形成更致密的界面过渡区。
开放时间和保水率是两个高度关联的参数——保水率越高，砂浆表面失水越慢，开放时间越长。但两者并非简单的线性关系。开放时间还受到环境温度、湿度、风速、砂浆厚度等因素影响。在实际配方设计中，应以保水率为核心控制指标，以开放时间为辅助验证指标，两者协同优化。
滤纸法是实验室快速测定保水率的常用方法。操作步骤：将搅拌好的砂浆置于已知重量的滤纸上，静置规定时间后称量滤纸增重，计算保水率。滤纸法操作简便，适合配方开发阶段的快速筛选。但该方法精度有限，结果受滤纸吸水性和操作手法影响较大。
抽真空法通过在砂浆底部施加负压，模拟基材吸水过程。将砂浆置于带滤网的测试容器中，底部连接真空泵，抽真空至规定负压（通常6.5kPa），持续3-5分钟后测量通过砂浆层渗出的水量。保水率 =（总水量-渗出水量）/总水量×100%。该方法模拟了基材吸水的真实工况，结果更接近实际施工表现。
GB/T 25181-2019《预拌砂浆》标准规定了砂浆保水率的测试方法和限值要求。标准要求预拌砂浆保水率不低于88%。测试采用真空抽滤法，具体参数为：真空度（4.8±0.1）kPa，抽滤时间20分钟。该标准是目前国内砂浆行业保水率测试的权威依据。山东东达建议配方工程师在产品验证阶段严格按此标准执行测试，确保数据可比性和权威性。
瓷砖粘合剂对开放时间和抗滑移性要求较高。推荐使用粘度≥40000mPa·s的HPMC，掺量0.2%-0.4%。高粘度HPMC赋予瓷砖胶优异的保水性和抗滑移性，确保瓷砖贴附后不下滑。同时，高粘度HPMC的假塑性使瓷砖胶在梳理时具有良好的触变性，梳齿后的砂浆条不易坍塌。
机喷抹灰砂浆推荐使用15000-30000mPa·s的HPMC，掺量0.15%-0.3%。中等粘度HPMC在保水和泵送性之间取得平衡——既能保证足够的保水率，又不会因粘度过高导致泵送困难和刮平阻力过大。对于石膏基抹灰砂浆，HPMC掺量控制在0.1%-0.3%即可获得良好的施工性能。
自流平砂浆的核心要求是流动性，必须使用低粘度HPMC（400-1000mPa·s），掺量0.05%-0.15%。低粘度HPMC在低掺量下即可提供足够的保水，同时不影响自流平的流动展平性能。自流平配方中HPMC的作用更多是防止泌水和离析，而非大幅提高粘度。
石膏砂浆中HPMC的主要作用是保水、缓凝辅助和改善施工性。推荐掺量0.1%-0.3%，粘度等级15000-40000mPa·s。石膏砂浆中HPMC与缓凝剂协同使用，共同控制凝结时间和开放时间。
HPMC和可再分散乳胶粉（RDP）在砂浆中扮演不同角色：HPMC主攻保水和增稠，RDP主攻柔韧性和粘结力。两者配合使用能显著提升砂浆综合性能。HPMC保住水泥水化所需水分，RDP在干燥后形成柔性聚合物膜，两者互补效果优异。典型配比：HPMC 0.2%-0.3%，RDP 1%-3%。
夏季高温（>35℃）施工时，普通HPMC的保水效率下降，需要针对性调整。策略包括：选择经高温改性的HPMC型号（凝胶温度>80℃）、掺量增加0.05%-0.1%、搭配使用纤维素醚复配物。更多关于HPMC与其他纤维素醚的对比分析，可参考HPMC和CMC的区别一文。
HPMC保水率优化的核心逻辑可以简化为以下决策路径：

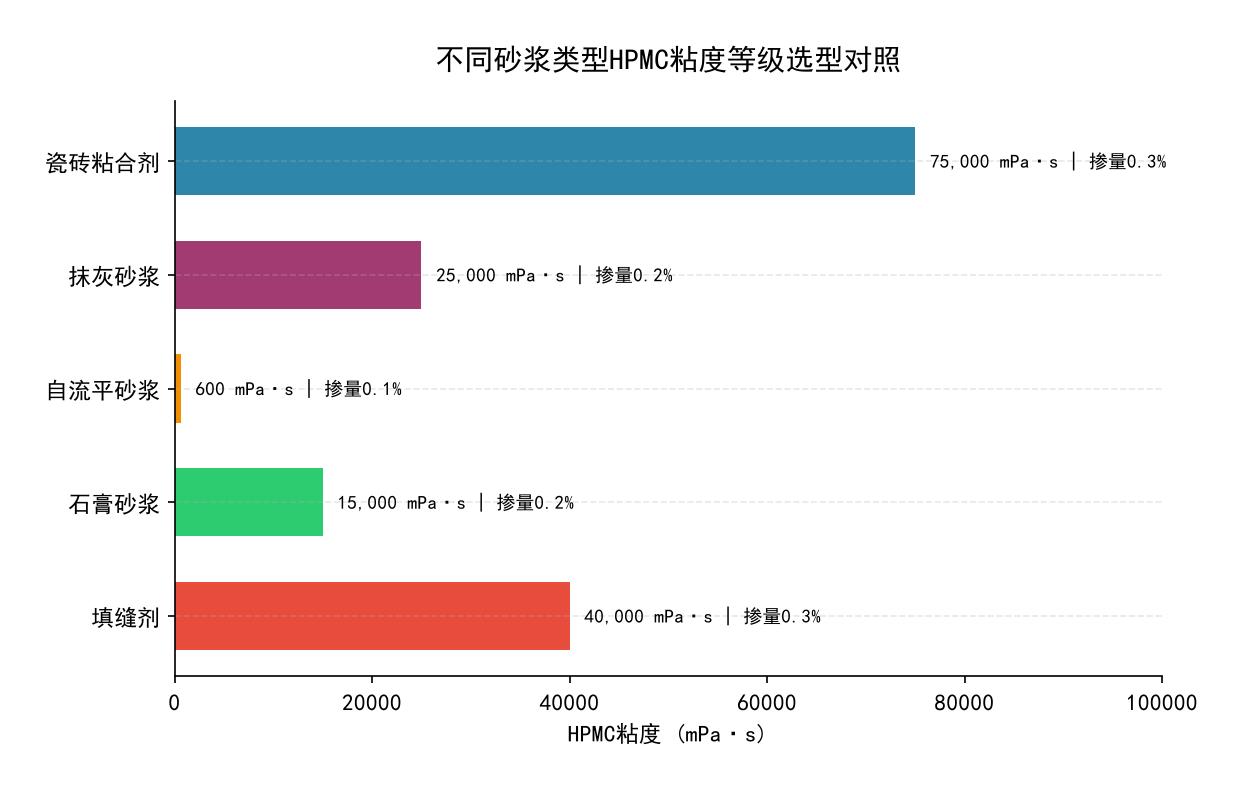

第一步：确定砂浆类型和施工条件。瓷砖胶选高粘度（≥40000mPa·s），抹灰选中粘度（15000-30000mPa·s），自流平选低粘度（400-1000mPa·s）。
第二步：确定基础掺量。以0.2%为起点，通过保水率测试（GB/T 25181-2019）调整。目标保水率：瓷砖胶≥95%，抹灰≥90%。
第三步：根据环境条件微调。高温季节增加0.05%-0.1%掺量或换用高温型HPMC。高吸水基材增加0.05%掺量。
第四步：协同优化。配合RDP提升粘结力，配合缓凝剂控制凝结时间，配合淀粉醚降低成本。
如需了解更多纤维素醚产品的选型方法，建议阅读CMC厂家选购指南和CMC取代度对溶解和粘度的影响，获取更全面的技术参考。山东东达也可根据客户的具体砂浆配方需求，提供定制化的HPMC选型建议。
参考标准：GB/T 25181-2019 预拌砂浆标准全文。
