羧甲基纤维素钠（CMC）在纺织印染工业中有着广泛而重要的应用，主要作为印花糊料、经纱上浆剂和织物整理剂使用。CMC优异的成膜性、保水性和增稠性能使其成为纺织工业不可或缺的添加剂。本文将详细解析CMC在纺织印染各环节中的应用要点和选型标准。
纺织工业是CMC的传统应用领域之一。在印花工序中，CMC作为糊料承担着将染料均匀传递到织物上的重要角色；在上浆工序中，CMC浆膜赋予经纱足够的强度和耐磨性，减少织造断头率；在织物后整理中，CMC的成膜特性可改善织物手感和尺寸稳定性。不同应用场景对CMC的性能要求差异较大，需要针对性地选择合适规格。
从市场需求来看，纺织印染行业每年消耗的CMC量约占工业级CMC总量的15-20%。随着纺织品向高端化、功能化方向发展，对CMC的纯度、粘度稳定性和取代度均匀性提出了更高要求。纯度低于90%的CMC产品因含有较多氯化物杂质，容易导致织物泛黄和染料变色，已逐渐被高端纺织企业淘汰。
印花糊料是纺织品印花中至关重要的组分，其性能直接决定印花效果的清晰度、均匀度和色牢度。CMC作为印花糊料具有以下显著优势：首先，CMC溶液的假塑性流变特征使其在印花时易于透过筛网，印后又能迅速恢复粘度，防止染料渗化，从而保证印花图案的轮廓清晰。其次，CMC优异的保水性能有效控制染料在织物上的扩散，特别适合精细图案和高支数织物的印花。

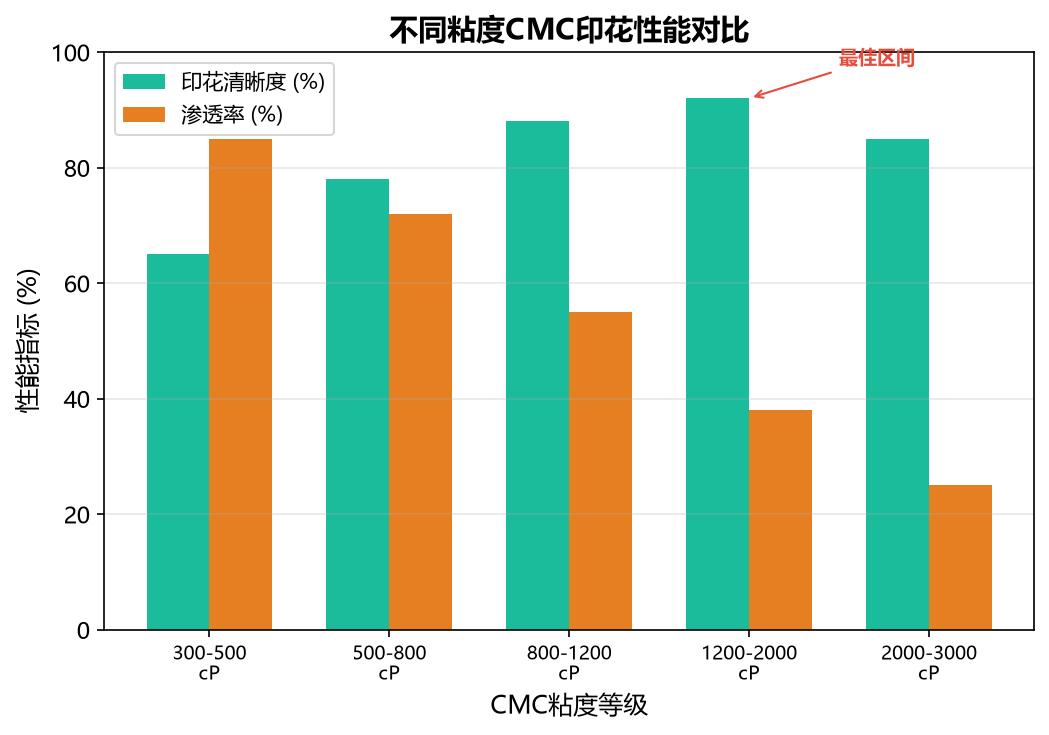

在印花糊料的配方设计中，CMC的粘度选择尤为关键。试验数据表明，800-1200cP粘度区间的CMC产品在印花清晰度和渗透率之间取得了最佳平衡。粘度过低时，糊料渗透过快，导致印花背面透色；粘度过高时，糊料透网性差，印花色泽浅淡不匀。取代度（DS）建议选择0.7-0.9的范围，该区间的CMC既有良好的水溶性，又能提供足够的结构粘度。
经纱上浆是织造前的关键工序，目的是提高经纱的耐磨性和断裂强度。CMC浆液能均匀包裹在纱线表面形成坚韧薄膜，有效减少纱线毛羽，降低织造过程中的断头率。与传统的淀粉浆料相比，CMC浆膜具有更好的柔韧性和吸湿性，织造效率可提高5-10%。
上浆用CMC的粘度通常选择1200-2000cP，取代度不低于0.8。高粘度CMC能形成更厚实的浆膜，为纱线提供更强的保护。但需注意，粘度过高会导致浆液渗透不足，浆膜附着在纱线表面而非渗入纤维内部，退浆时容易脱落。上浆浓度一般控制在3-5%之间，具体根据纱线品种和织造要求调整。
退浆工序是CMC上浆的另一优势。与PVA浆料相比，CMC浆膜在温水中即可快速溶解退除，退浆率可达98%以上，且退浆废水生物降解性好，环保压力小。这一特性使CMC在高端纺织品和出口产品的上浆工艺中越来越受青睐。

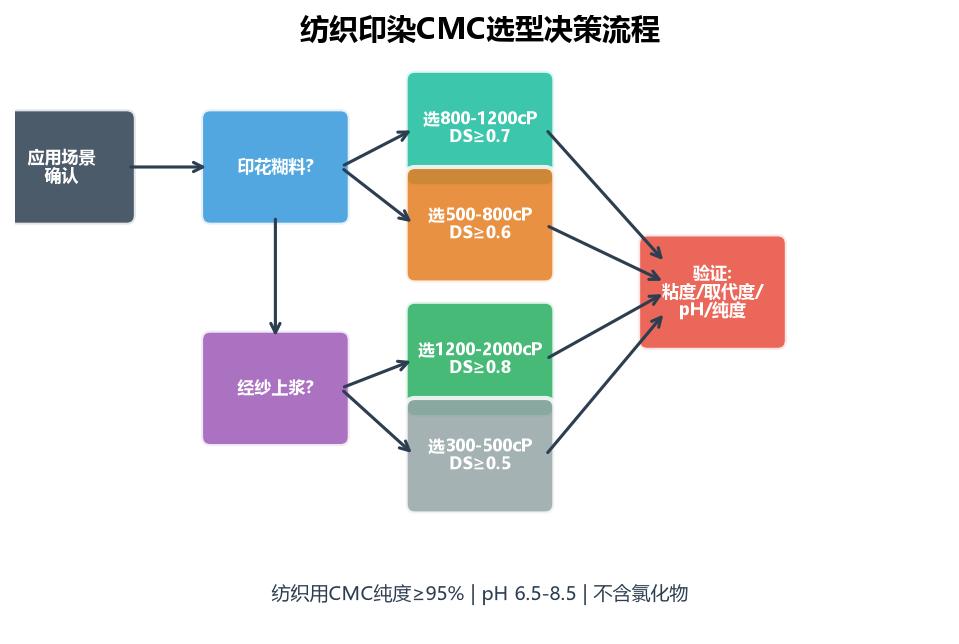

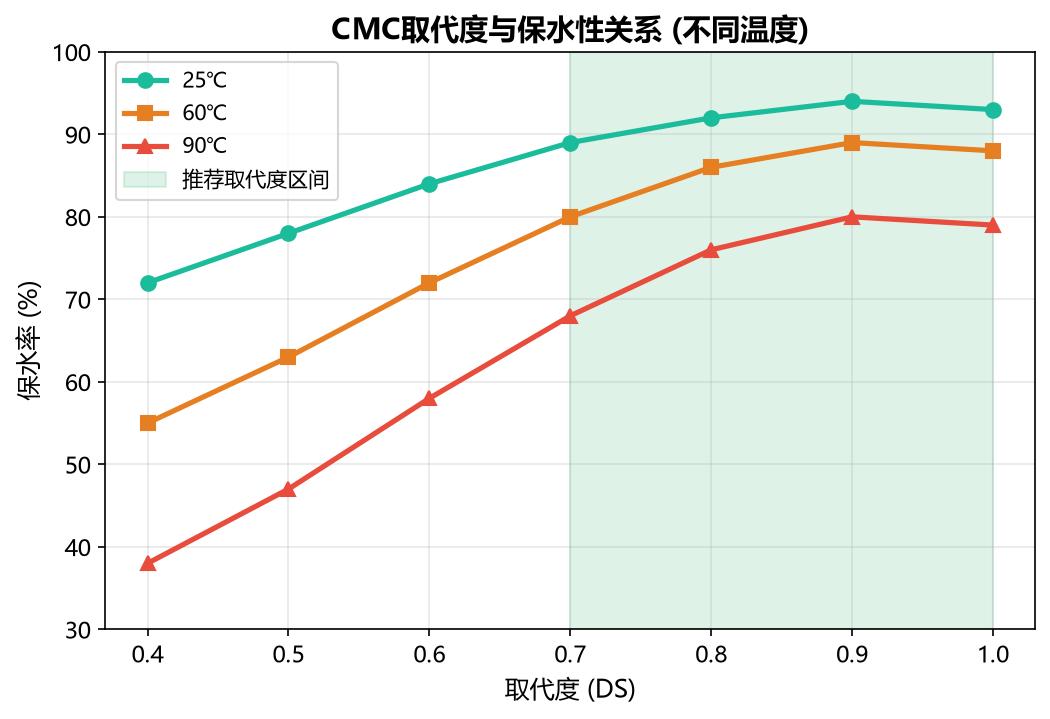

纺织印染用CMC的选型需综合考量粘度、取代度、纯度和pH值四大关键指标。粘度决定糊料的流变性能，应根据具体应用场景（印花/上浆/整理）选择对应粘度区间。取代度影响CMC的水溶性、保水性和成膜性，纺织应用一般要求DS≥0.7，高端产品建议DS 0.8-0.9。
纯度是纺织用CMC最关键的质量指标。纺织行业标准要求CMC纯度不低于95%，氯化物含量不超过3%。低纯度CMC中残留的氯化钠等杂质会腐蚀印花设备，影响染料发色，甚至导致织物脆化。建议选择优级品或一级品CMC，并在使用前进行纯度抽检。
pH值应控制在6.5-8.5之间。过低的pH会加速纤维素降解，影响浆液稳定性；过高的pH则可能改变某些染料的色光。对于活性染料印花体系，建议选择pH偏中性（6.5-7.5）的CMC产品，避免pH波动影响染料固色率。
CMC溶液的配制工艺直接影响使用效果。建议采用冷水预分散、热水溶解的两步法配制：先将CMC干粉在冷水中分散搅拌10-15分钟，使颗粒充分润湿，再升温至60-70℃加速溶解。配制浓度不宜超过5%，否则溶液粘度过大难以搅拌均匀。完全溶解后的CMC溶液应呈透明无颗粒状态。
CMC溶液在储存过程中会发生粘度衰减，特别是高温环境下衰减加速。建议现配现用，储存时间不超过24小时。如需延长储存，可加入适量防腐剂（如苯甲酸钠）防止微生物降解。储存容器应密封，避免灰尘和杂质混入。
质量控制方面，建议建立CMC来料检验制度，每批次检测粘度、取代度、纯度和pH值四项核心指标。纺织企业可参考我们的陶瓷工业CMC应用指南和石油钻井CMC选型指南了解更多CMC选型知识。建筑砂浆领域的HPMC选型也可参考建筑砂浆HPMC应用指南。
随着环保要求日益严格和纺织品质升级，CMC在纺织印染领域的应用呈现三个发展趋势：一是高纯度化，纯度98%以上的精制CMC需求增长迅速；二是功能化改性，通过引入羟丙基、羧乙基等基团改善CMC的印花性能；三是数字化适配，针对数码印花新工艺开发专用CMC糊料，满足喷墨印花对糊料流变性能的特殊要求。
未来，随着生物基材料的推广和绿色纺织理念的深入，CMC作为可再生、可降解的天然高分子衍生物，在纺织印染工业中的应用前景将更加广阔。纺织企业应密切关注CMC技术发展动态，及时更新原料标准和工艺参数，以保持竞争优势。
在实际生产中，CMC配方的优化是一个持续改进的过程。印花糊料的流变性能不仅取决于CMC本身的粘度和取代度，还与糊料中其他组分（如海藻酸钠、合成增稠剂等）的配比密切相关。建议采用正交试验法优化配方比例，以印花清晰度、渗透率和脱糊率为评价指标，找到各组分的最优配比。
上浆配方的优化则需关注浆液渗透与被覆的比例关系。通过调整CMC与淀粉、PVA等浆料的配比，可以控制浆膜的厚度和附着力。高速织机要求浆膜具有更高的耐磨性，可适当提高CMC比例或选择高粘度等级产品。同时，浆液的含固率、上浆率和烘干温度等工艺参数也需协同优化，确保浆膜质量和织造效率。
