瓷砖胶作为现代建筑装修中替代传统水泥砂浆的粘结材料，对保水性、开放时间、抗滑移性能和施工操作性提出了更高要求。羟丙基甲基纤维素（HPMC）作为瓷砖胶中最关键的保水和增稠组分，其型号选择直接影响瓷砖铺贴质量与施工效率。本文围绕HPMC在瓷砖胶中的应用机理、选型参数与施工要点进行系统阐述，帮助生产企业与施工团队做出正确选择。
HPMC在瓷砖胶中的主要作用体现在四个方面：一是保水，防止基层过快吸收瓷砖胶中的水分，保证水泥充分水化；二是增稠，改善瓷砖胶的涂抹性和抗流挂性；三是延长开放时间，使施工人员在粘结层表干前有足够时间调整瓷砖位置；四是提高抗滑移性能，避免大尺寸瓷砖在竖立面铺贴时发生下滑。上述四项性能往往相互制约，因此HPMC的掺量和粘度等级需要根据瓷砖类型和施工条件进行平衡设计。

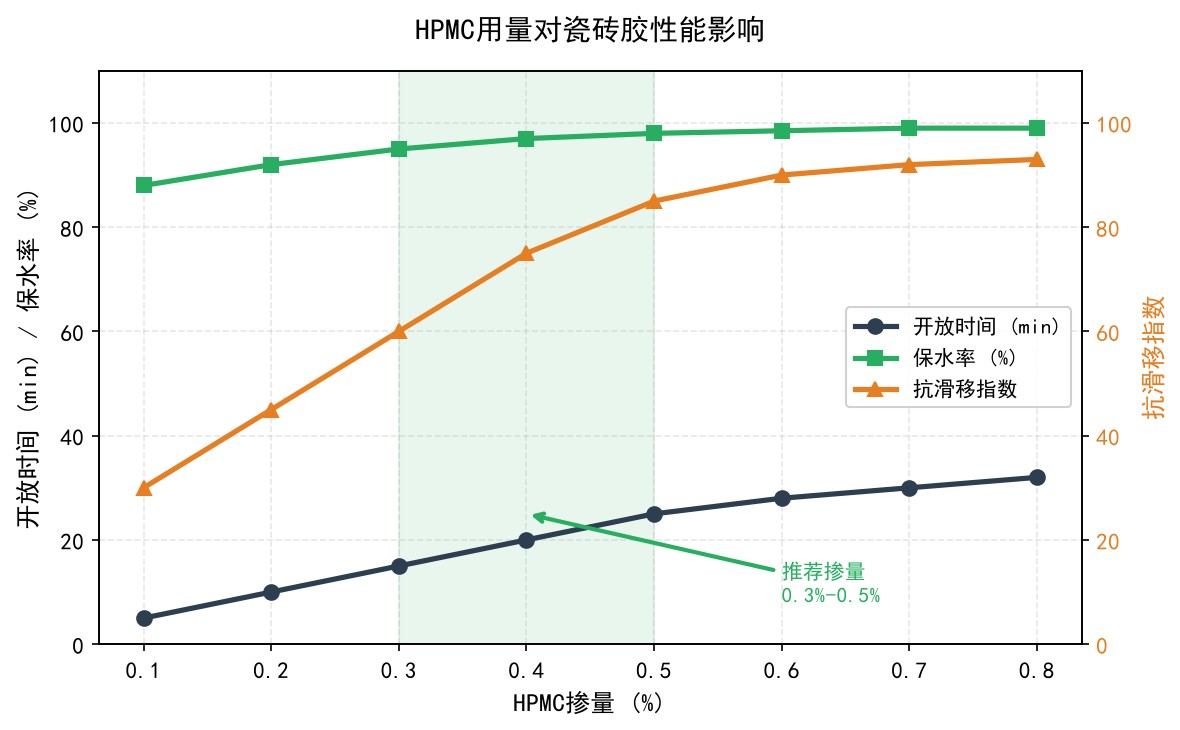

从掺量角度看，普通瓷砖胶中HPMC的推荐用量为0.3%-0.5%。当掺量低于0.3%时，保水率不足，水泥水化不充分，导致粘结强度下降；当掺量超过0.5%后，保水率和抗滑移性能提升有限，但开放时间过长、浆料粘度增大，反而影响施工手感。实际生产中，C1级普通瓷砖胶通常控制在0.3%-0.4%，C2级增强型瓷砖胶或玻化砖、大板瓷砖胶则控制在0.4%-0.5%，并配合可再分散乳胶粉使用。

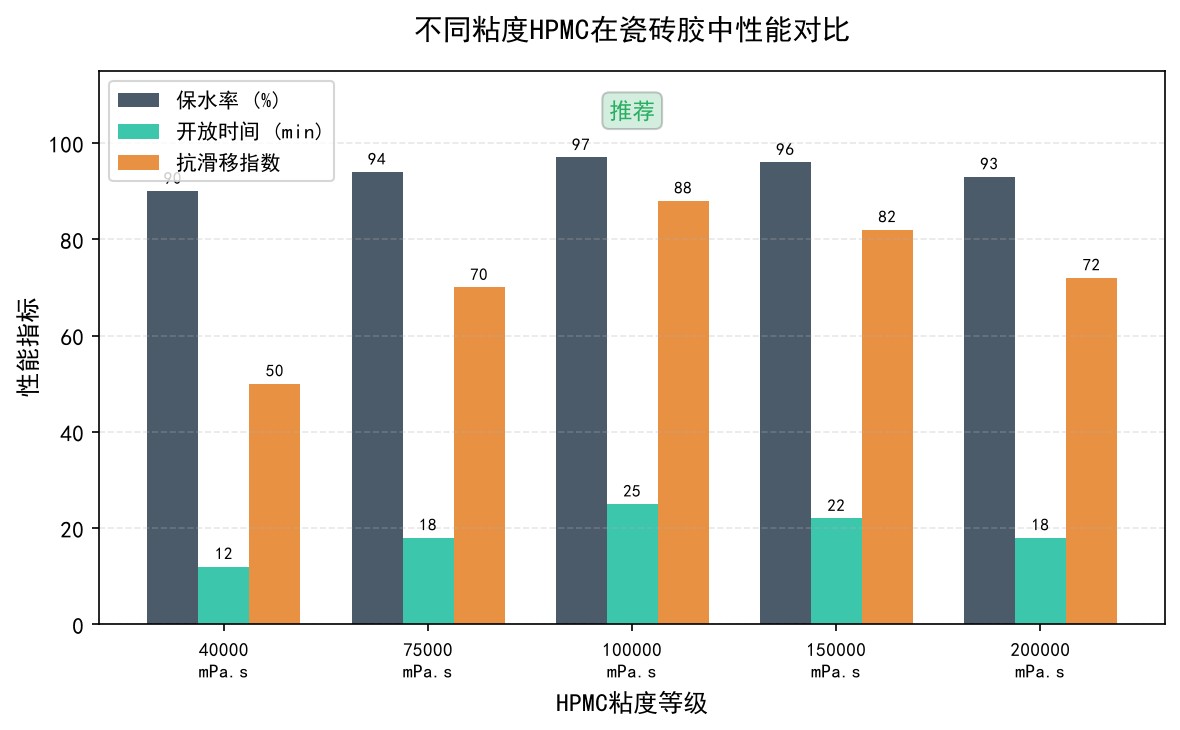

粘度是HPMC选型的核心参数。瓷砖胶中常用的HPMC粘度等级为75000 mPa·s、100000 mPa·s和150000 mPa·s。其中，100000 mPa·s是最主流的选择，能够在保水、开放时间和抗滑移之间取得良好平衡。75000 mPa·s适合生产普通型瓷砖胶，成本较低；150000 mPa·s适合高粘结力、大板瓷砖胶配方，可获得更长的开放时间和更高的抗滑移指标。需要注意的是，HPMC粘度并非越高越好，过高粘度会降低瓷砖胶的润湿性和施工性，增加基层吸水率差异带来的风险。
除粘度外，HPMC的凝胶温度和灰分也会影响瓷砖胶性能。普通瓷砖胶多选用凝胶温度60-75℃的常规型HPMC，可以满足一般施工温度需求；夏季高温或地热采暖环境施工，建议选择凝胶温度较高的型号，避免浆料提前结皮。灰分过高意味着产品中杂质或盐含量偏高，可能影响瓷砖胶的耐水性和稳定性，因此应选择灰分低于5%的优质HPMC产品。
在瓷砖胶配方中，HPMC通常与可再分散乳胶粉、水泥、砂、减水剂、纤维等组分协同作用。HPMC负责保水和增稠，乳胶粉提供粘结力和柔性，减水剂改善流动度。HPMC的加入时机应避免与水泥同时干混后直接投入高温搅拌设备，建议先与砂、乳胶粉等组分预混，再加入水泥和水进行搅拌。搅拌时间控制在3-5分钟，使HPMC充分分散和溶解，避免结块。

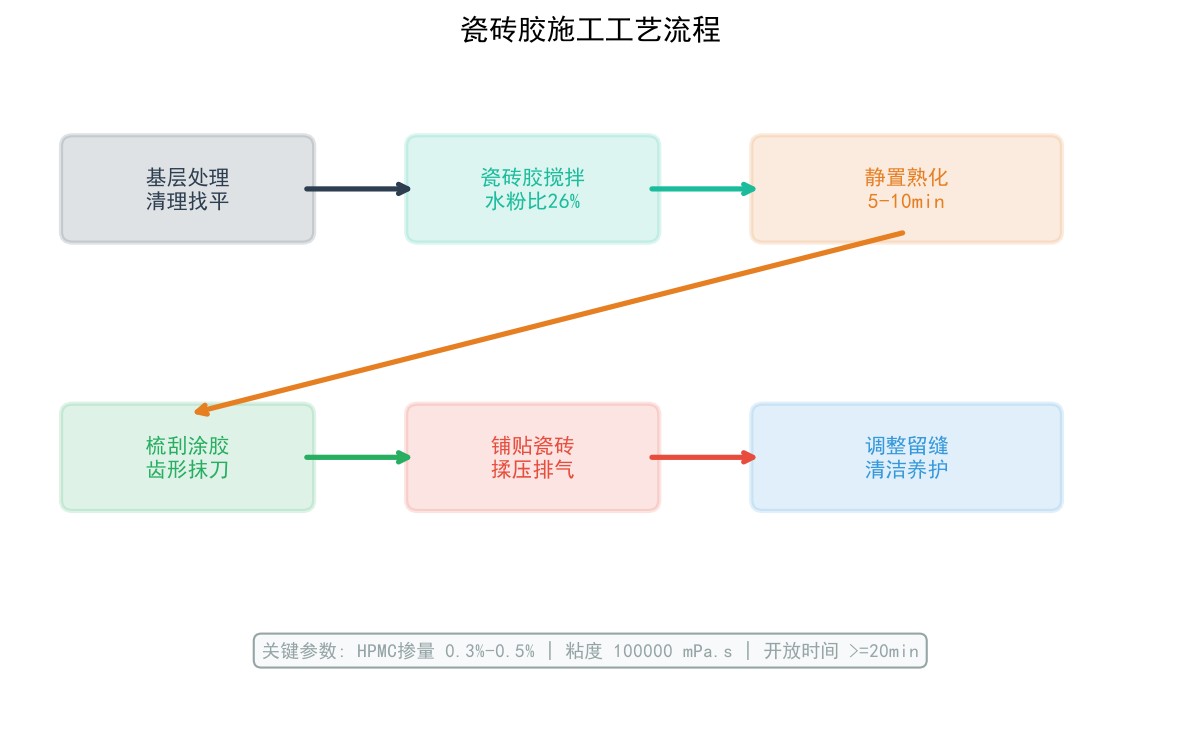

施工环节同样需要注意HPMC带来的性能变化。HPMC保水性强，瓷砖胶在基层吸水率低的情况下（如防水基层、旧瓷砖面），干燥速度会明显变慢，需调整施工节奏和养护时间。冬季低温施工时，HPMC的溶解速度和水泥水化速度都会下降，应避免在0℃以下施工。高温天气则需控制单次搅拌量，避免浆料因开放时间延长而表面结皮，影响粘结效果。
实际生产中，建议通过标准测试方法评估瓷砖胶性能。保水性按JC/T 2415测试，通常要求≥95%；开放时间按JC/T 547进行拉拔测试；抗滑移性按JC/T 2415方法测定。选型时可固定水泥、砂、乳胶粉用量，仅调整HPMC粘度和掺量，通过对比测试确定最佳配方。我司可提供不同粘度等级的HPMC样品，配合客户完成配方优化。
关于瓷砖胶用HPMC，常见误区包括：认为粘度越高越好、忽视凝胶温度影响、只看价格不看灰分和溶解性能。优质HPMC应具有良好的冷水溶解性、稳定的粘度表现、较低的灰分以及与水泥基材料良好的相容性。山东淄博聚隆化工有限公司生产的HPMC产品广泛应用于HPMC厂家选购指南中提到的建筑砂浆、腻子粉、自流平砂浆和瓷砖胶等领域，具体应用可参考建筑砂浆HPMC和自流平地坪砂浆HPMC相关技术文章。
综上所述，HPMC在瓷砖胶中扮演着不可替代的角色。选型时应以100000 mPa·s粘度等级为基准，结合瓷砖类型、施工环境和成本要求，将掺量控制在0.3%-0.5%之间，并通过保水率、开放时间、抗滑移等测试验证配方性能。选择专业供应商、建立规范的生产工艺，是保障瓷砖胶产品质量稳定的前提。
