自流平地坪砂浆施工中常见的开裂、泌水、流平性差等问题，往往与羟丙基甲基纤维素（HPMC）的选型或用量不当直接相关。选对HPMC粘度等级、掌握合理掺量，是保证自流平地坪施工质量的关键。本文结合山东东达纤维素多年实际应用经验，系统梳理HPMC在自流平地坪砂浆中的技术要点与选型方案。
羟丙基甲基纤维素（HPMC）是一种非离子型纤维素醚，在自流平地坪砂浆中主要发挥以下三大功能：
1. 保水增稠：HPMC通过分子链在水化体系中形成三维网状结构，有效锁住水分，防止砂浆在施工中过早失水，避免表面开裂和泌水分层。保水率通常可提升至95%以上。
2. 增粘流变调节：HPMC赋予浆料适当的塑性粘度，使砂浆在浇筑后具备优良的自动流平性能，摊铺厚度均匀，无需人工反复找平。流动扩展度通常要求≥140mm。
3. 凝结时间控制：通过调节HPMC用量，可延长可操作时间至30-40分钟，为大面积施工、泵送倒浆提供充足的工艺窗口。掺量过高会过度延迟凝结，影响工期。
工业级HPMC按粘度分为多个等级，常见有40000、100000、200000、400000 mPa·s（2%水溶液，20°C）。自流平地坪砂浆的推荐选择需综合平衡以下指标：

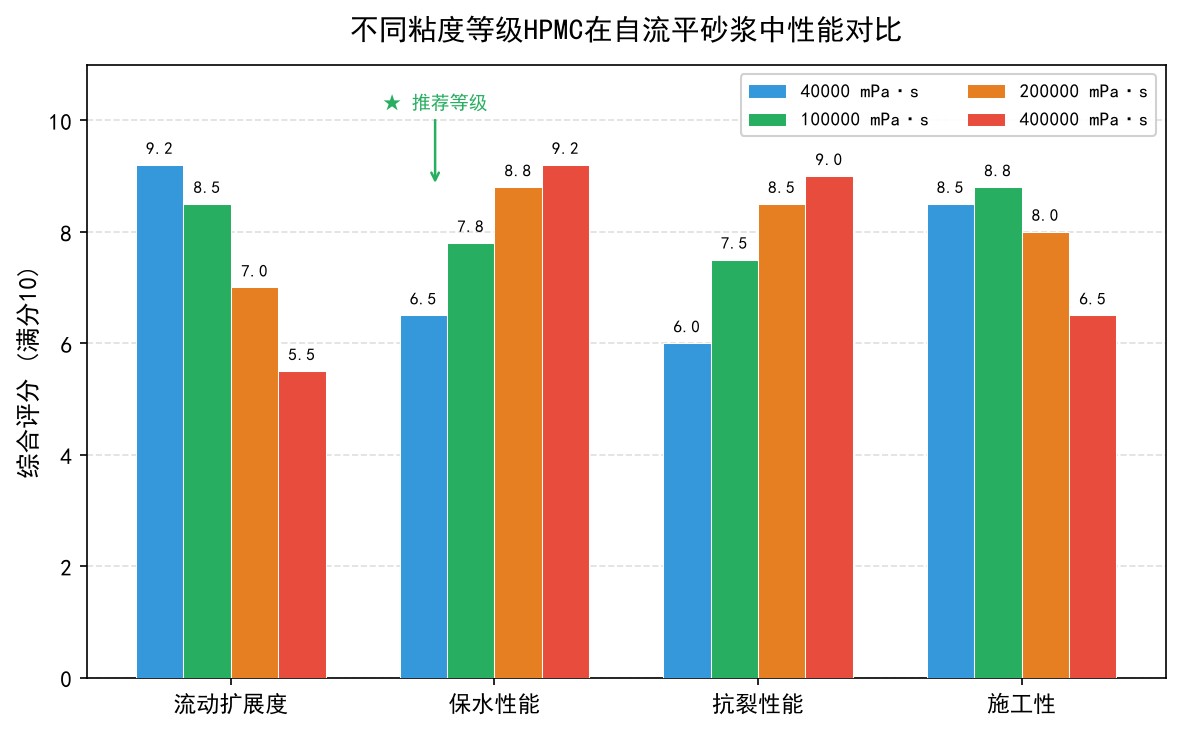

推荐等级：100000 mPa·s。从上图对比数据可以看出，100000粘度等级在自流平砂浆四大关键性能指标中取得最佳综合平衡：流动扩展度8.5分、保水性能7.8分、抗裂性能7.5分、施工性8.8分。40000粘度等级虽流动性好但保水与抗裂不足；200000和400000等级保水抗裂优秀但流动性与施工性下降，且用量需增加15-20%，成本不经济。
选型注意：自流平砂浆对HPMC的溶解速度要求较高，建议选择延迟溶解型（surface-treated）HPMC，避免干粉搅拌时发生"鱼眼"抱团现象，确保浆料均匀无颗粒。
HPMC在自流平地坪砂浆中的推荐掺量为0.3%-0.4%（以干粉砂浆总质量计）。根据上图用量-性能曲线分析：
掺量过低（<0.2%）：保水不足，浆料易泌水、分层，表面强度不均匀，基层吸水过快导致开裂风险显著增加。
掺量适中（0.3%-0.4%）：流动扩展度稳定在170-180mm，保水率≥95%，凝结时间延长控制在1.5-2.0小时，综合施工性能最佳。此为推荐用量区间。
掺量过高（>0.5%）：流动性下降，浆料过于粘稠，流平时间延长，凝结时间大幅延迟（>2.5h），影响工期和早期强度发展。超过0.6%还可能造成表面发粘、粘脚。
除HPMC外，自流平地坪砂浆还需关注以下关键参数：水料比0.24-0.28、流动度≥140mm、养护温度5-35°C、28天抗压强度≥20MPa。

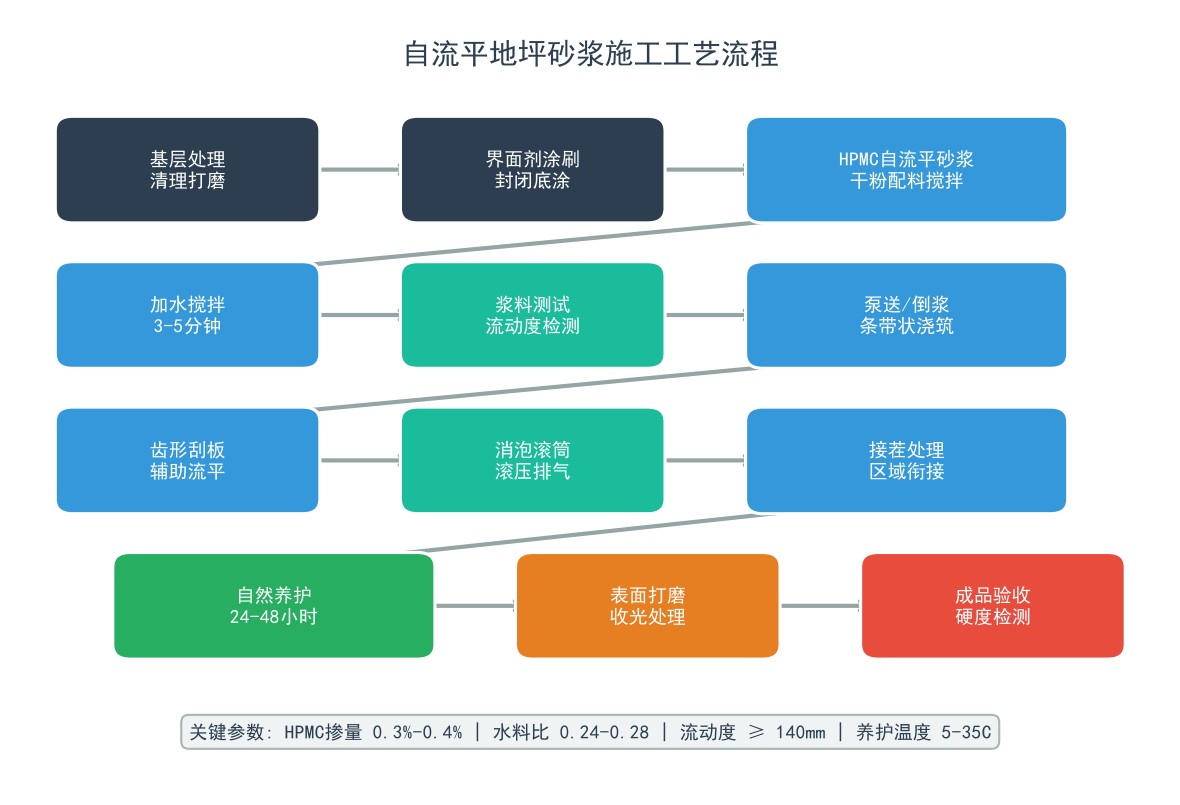

上图展示了标准自流平地坪砂浆的完整施工流程。施工环节中的HPMC要点如下：
基层处理：彻底打磨、除尘、修补坑洼。基层含水率≤8%为宜，过高会加速浆料失水，削弱HPMC保水效果。
界面剂涂刷：封闭基层毛细孔，减少吸水。界面剂干燥后方可浇筑HPMC自流平砂浆。
配料搅拌：将含HPMC的自流平砂浆干粉与清水按水料比0.24-0.28混合，机械搅拌3-5分钟至均匀无团块。搅拌时间过短会导致HPMC溶解不充分，影响保水性和流变性。
浆料测试：每批次浇筑前检测流动度，目标值≥140mm。若流动度不足，检查水料比和搅拌时间，严禁额外加水。
浇筑与流平：采用泵送或人工倒浆，以条带状浇筑后用齿形刮板辅助摊铺，消泡滚筒滚压排气。HPMC赋予浆料的可操作时间约30-40分钟，需在此期间完成浇筑和整平。
养护：自然养护24-48小时，避免早期踩踏和风吹日晒。养护期间HPMC的保水膜可持续为水泥水化提供水分，减少早期收缩裂缝。
问题1：表面开裂——排查HPMC用量是否低于0.2%，或基层吸水过快（未涂界面剂）。建议提高至0.35%，同时确保界面剂封闭到位。
问题2：流平性差——检查HPMC粘度等级是否过高（如200000以上），或水料比过低。推荐100000粘度等级，水料比不低于0.24。
问题3：泌水、分层——HPMC保水不足或搅拌不均匀。用量提升至0.3%-0.4%，延长搅拌时间至5分钟，确保HPMC完全溶解。
问题4：凝结时间过长——HPMC掺量超过0.5%或环境温度过低。控制在0.3%-0.4%，冬季施工可添加适量促凝剂。
问题5：表面强度不足——可能因水料比过高（>0.28）或养护不当。严格控制水料比，加强早期养护保湿。
综合以上分析，自流平地坪砂浆HPMC选型的核心建议如下：
• 粘度等级：优先选择100000 mPa·s，兼顾流动性与保水性
• 掺量范围：0.3%-0.4%（干粉质量比），经济性与性能最佳平衡
• 类型选择：延迟溶解型（surface-treated），避免搅拌抱团
• 水料比：0.24-0.28，过低影响流平，过高降低强度
• 养护：自然养护24-48小时，避免早期扰动
山东东达纤维素供应多种粘度等级工业级HPMC，可根据客户自流平地坪砂浆配方提供定制选型方案。如需进一步了解HPMC厂家选购技术要点，或对比建筑砂浆用HPMC与腻子粉用HPMC的选型差异，欢迎联系技术团队获取详细技术支持。
