羟丙基甲基纤维素（HPMC）在外墙保温砂浆中扮演着不可替代的角色。保温砂浆施工后出现开裂、脱落、强度不足等问题，追根溯源往往与纤维素醚的选型不当直接相关。作为建筑干混砂浆的核心添加剂，HPMC的粘度等级、掺量大小和凝胶温度直接影响保温砂浆的保水性、施工性和力学性能。本文从实际工程应用出发，系统讲解保温砂浆用HPMC的选型方法、掺量控制和常见问题排查。
保温砂浆以玻化微珠、膨胀珍珠岩或EPS颗粒为轻骨料，以水泥或石膏为胶凝材料，加入HPMC等添加剂经干混而成。HPMC在保温砂浆中的核心作用体现在四个方面：第一，保水作用——HPMC分子链上的羟基和醚键能锁住水分，防止砂浆中的水分被基层过快吸收或蒸发散失，保证水泥充分水化；第二，增稠作用——提高砂浆的粘聚性，防止轻骨料上浮分层；第三，改善施工性——赋予砂浆良好的触变性，使抹灰操作顺滑不粘刀；第四，增强粘结力——在砂浆与基层之间形成均匀的粘结过渡层。

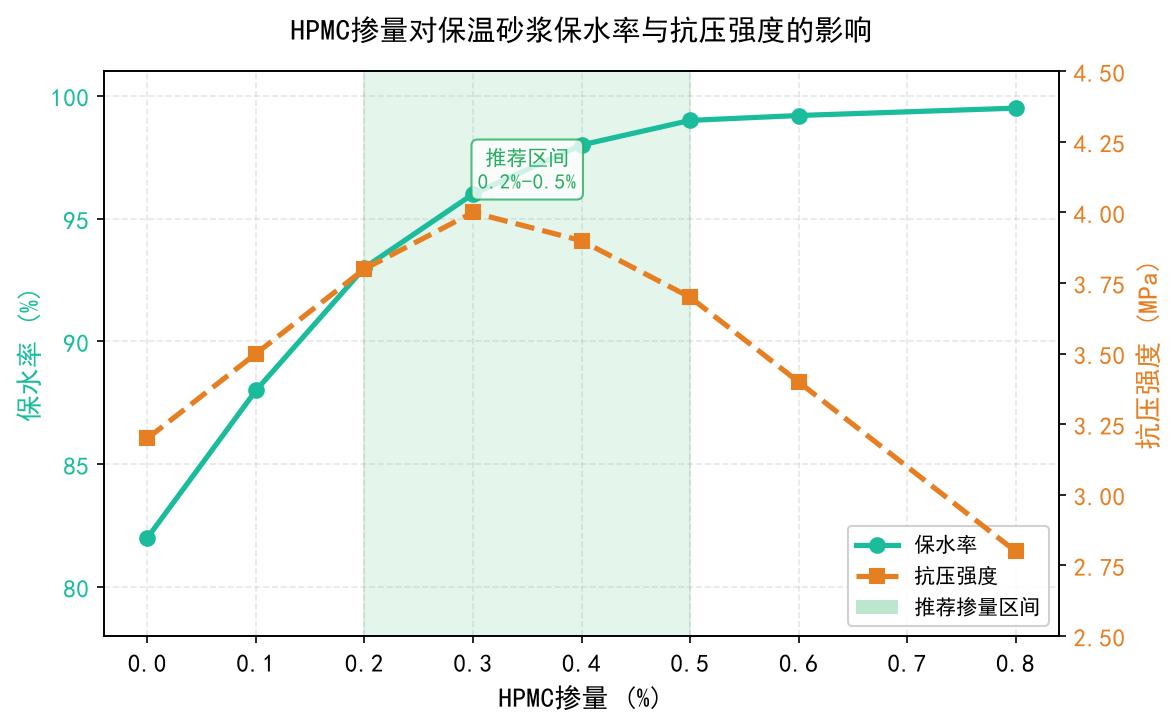

HPMC掺量是影响保温砂浆性能的关键参数。上图展示了HPMC掺量从0%到0.8%范围内保水率和抗压强度的变化趋势。当HPMC掺量在0.2%到0.5%之间时，保水率可达96%以上，同时抗压强度保持在3.7-4.0MPa的较高水平。掺量低于0.2%时保水效果不足，掺量超过0.5%则因引入过多气孔导致强度下降。实际工程中，无机保温砂浆（玻化微珠体系）建议HPMC掺量为0.3-0.5%，有机保温砂浆（EPS颗粒体系）建议掺量为0.2-0.4%。
选择合适的HPMC粘度等级同样重要。不同粘度等级的HPMC在保温砂浆中的表现存在显著差异。
低粘度HPMC（15-50mPa·s）施工性好但保水性和抗流挂性不足，适合薄层施工的修补砂浆；中粘度HPMC（50-100mPa·s）各项性能较为均衡，是EPS有机保温砂浆的首选；高粘度HPMC（100-200mPa·s）保水性和抗流挂性突出，特别适合玻化微珠无机保温砂浆，是综合性能最优的选择；超高粘度HPMC（200mPa·s以上）虽然保水性极佳，但过高的粘度会影响砂浆的流动性和施工效率，且性价比偏低。

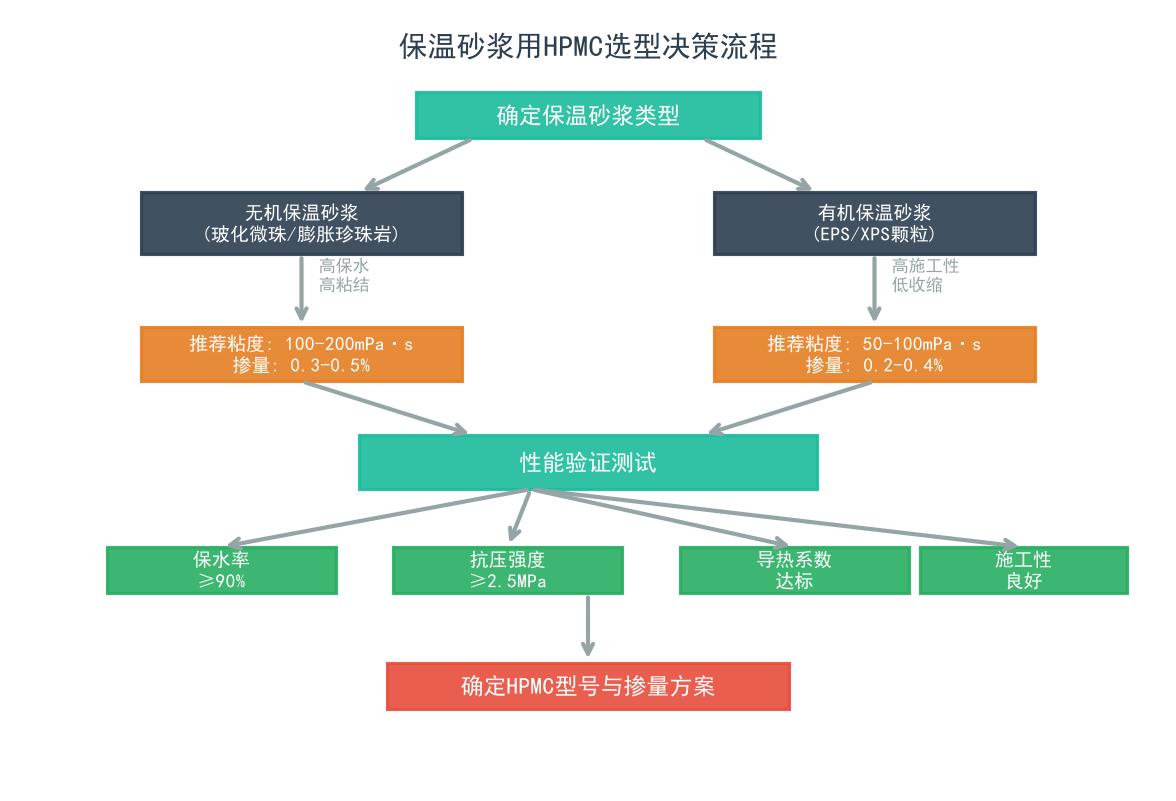

实际选型时，除了粘度等级，还需要关注以下三个核心指标：一是凝胶温度——保温砂浆施工环境温度较高时应选择凝胶温度不低于75℃的HPMC，避免高温下失去保水作用；二是甲氧基含量——影响HPMC的亲水性和凝胶特性，一般控制在28-30%之间；三是颗粒细度——建议通过0.15mm方孔筛，细度不合格会导致砂浆中出现结块、分散不均。
在保温砂浆的配方设计中，HPMC并非孤立使用，通常需要与其他添加剂协同配合。以玻化微珠保温砂浆为例，典型配方为：水泥40%、玻化微珠55%、HPMC 0.4%、可再分散乳胶粉2%、聚丙烯纤维0.1%。其中HPMC与可再分散乳胶粉协同增效——HPMC负责保水和增稠，乳胶粉提供柔性和粘结力，两者配合可显著降低砂浆开裂风险。更多关于HPMC在砂浆体系中的协同机理，可参考HPMC在石膏砂浆中的应用一文。
施工过程中常见的与HPMC相关的问题及排查方法如下。问题一：砂浆保水性差，基层吸水快导致开裂。原因分析：HPMC掺量不足或粘度偏低。解决方案：提高HPMC掺量至0.4-0.5%，或更换为100-200mPa·s高粘度等级。问题二：砂浆粘刀、施工性差。原因分析：HPMC粘度过高或掺量过大。解决方案：降低掺量或改用中粘度等级。问题三：砂浆干燥后强度低。原因分析：HPMC掺量过大引入过多气孔。解决方案：控制掺量在0.5%以内，参考瓷砖胶用HPMC的掺量控制经验，详见HPMC在瓷砖胶中的应用。
值得注意的是，HPMC的品质差异对保温砂浆性能影响极大。市面上的HPMC产品鱼龙混杂，部分产品采用降级原料或掺入杂质，虽然价格低廉但会导致保水率波动大、凝胶温度低、砂浆泛黄等问题。选购时应要求供应商提供粘度检测报告、凝胶温度测试数据和灰分指标。对于HPMC的整体选购策略和品质鉴别方法，建议参考HPMC在内外墙涂料中的应用。
从行业发展趋势看，保温砂浆用HPMC正朝着两个方向演进：一是凝胶温度更高的耐热型HPMC，适应夏季高温施工需求；二是更细粒度的速溶型HPMC，缩短干混分散时间。山东东达纤维素有限公司深耕纤维素醚行业多年，提供多种粘度等级的工业级HPMC产品，可根据不同保温砂浆体系提供针对性的选型方案和技术支持。
常见问题解答
Q：保温砂浆用HPMC的粘度怎么选？
A：玻化微珠无机保温砂浆建议选择100-200mPa·s的高粘度HPMC，掺量0.3-0.5%；EPS有机保温砂浆建议选择50-100mPa·s的中粘度HPMC，掺量0.2-0.4%。
Q：HPMC掺量过多会怎样？
A：掺量超过0.5%时，砂浆保水率提升有限但抗压强度明显下降，同时施工性变差、粘刀严重，干燥时间延长。
Q：保温砂浆开裂和HPMC有关吗？
A：直接相关。HPMC掺量不足导致保水性差，水泥水化不充分，收缩开裂风险增大。适当提高HPMC掺量可有效降低开裂概率。
Q：冬季施工保温砂浆，HPMC需要调整吗？
A：冬季低温环境下HPMC溶解速度变慢，建议选择细度更细的速溶型产品，或提前用温水预溶。同时适当提高掺量0.05-0.1个百分点以补偿低温保水效果。
