外墙腻子用HPMC保水率与开放时间：夏季高温施工掺量调整指南

外墙腻子用HPMC的常规掺量为干料重的0.3%~0.5%（粘度100000 mPa·s级），夏季高温（日最高温≥35℃）施工时应上调至0.45%~0.6%或换用更高粘度等级，使刮涂后30分钟的保水率稳定在90%以上。保水率不足的直接后果是开放时间缩短、压光拉毛、脱粉和空鼓开裂。

最后更新：2026-09-05｜作者：聚隆纤维素技术部

HPMC是怎么给腻子保水的？保水率要多少才合格？

HPMC溶于水后形成三维网状大分子结构，把搅拌水"锁"在网格内，同时提高液相粘度、降低水分向多孔基面和空气的迁移速率——这就是纤维素醚的保水机理。外墙腻子施工后，水分有三个去向：水泥水化消耗、基面吸收、表面蒸发。HPMC管住后两项，保证水泥有足够水分完成水化。

行业通行验收口径：外墙腻子保水率≥88%（参照JG/T 157-2009《建筑外墙用腻子》及各地方标准的外墙指标），夏季高温施工建议按≥90%控制。保水率可用真空抽滤法测定：负压抽滤60秒，滤出的水量越少保水率越高。

保水率和开放时间是什么关系？

开放时间（可操作时间）指腻子刮涂到基面后，仍可压光、收刀、续刮搭接而不粘卷、不起皮的时长。它由表层失水速度决定，而表层失水速度又由保水率主导：

• 保水率≥90%：开放时间一般20~30分钟，压光从容；
• 保水率85%~90%：开放时间缩短到10~15分钟，接茬处易出现接头痕；
• 保水率<85%：表层假干，压光拉毛、脱粉，接茬明显，返工率高。

所以现场判断"保水够不够"直接有效的方法就是计时：刮一板，隔10分钟试压光，能顺利收光说明当前掺量合适。

夏季高温为什么要多加HPMC？加多少？

温度每升高10℃，水分蒸发速率约提高1.5~2倍，且高温下HPMC水化速度加快、溶液粘度略降，保水能力整体衰减。不同掺量下的保水率-温度关系：

夏季调整策略（按严重程度递进）：

1. 第一步：掺量上调——在春秋用量基础上加0.10%~0.15个百分点（如0.35%→0.50%），成本增加约8~12元/吨，较常用；
2. 第二步：粘度升级——从100000 mPa·s换到150000~200000 mPa·s，掺量不变而保水提升，适合既怕脱粉又怕过稠的机械化喷涂；
3. 第三步：工艺配合——基面提前洒水润湿至无明水、避开11:00~15:00施工、分批搅拌40分钟内用完、料桶遮阳。单靠工艺不调配方，是夏季问题的常见根源。

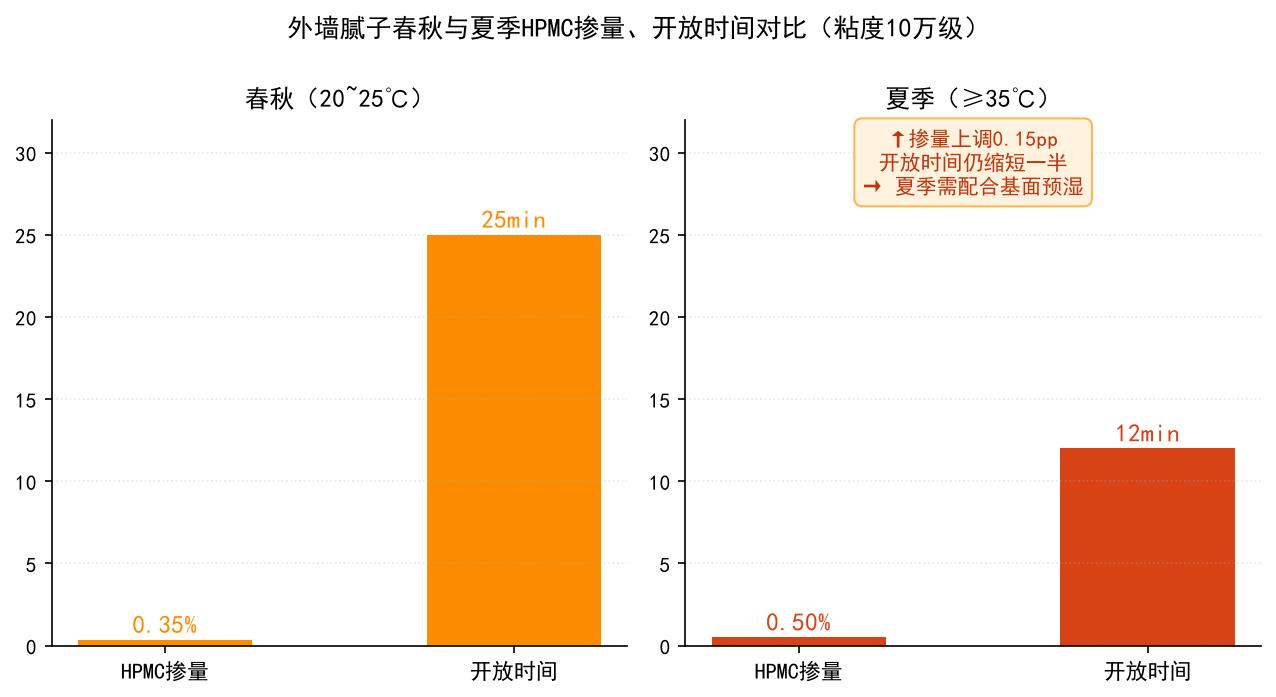

春秋与夏季的推荐参数对比：

外墙腻子保水率不达标会出什么问题？

按严重程度排序：①脱粉——表层水泥未水化即失水，指蹭掉粉；②空鼓开裂——基层与腻子层水化收缩不一致；③强度倒缩——7天强度合格、28天强度不升反降；④接头痕与色差——接茬处水化程度不同形成色带。夏季施工出现的"当天好好的、三天后脱粉"，多数就是保水余量不足叠加高温快速失水造成的。

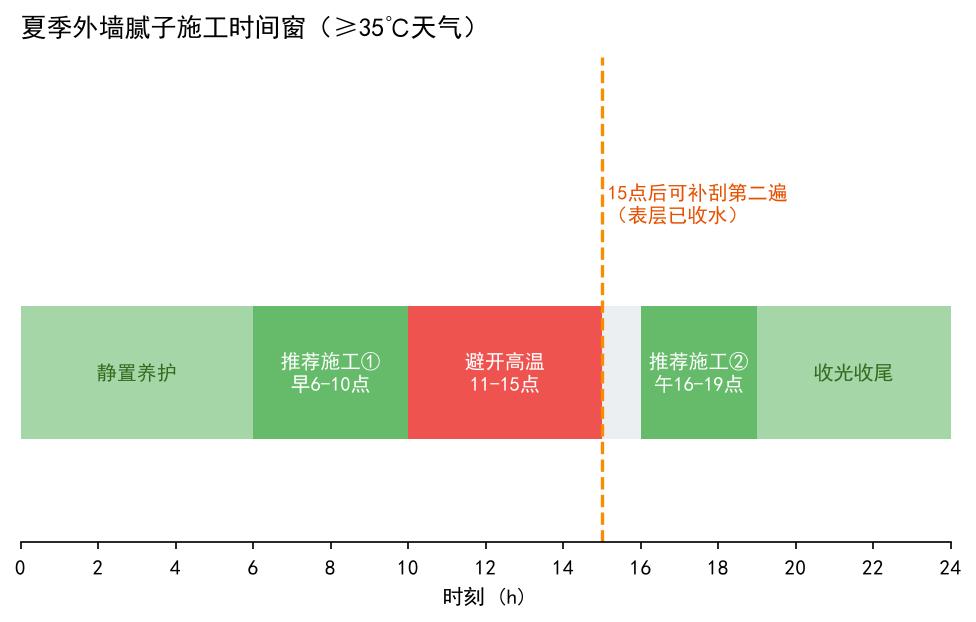

夏季施工时间怎么安排？

推荐把刮涂作业放在上午10点前和下午4点后，压光紧跟在刮涂后10~15分钟内完成；大风天（风速>4级）即使气温不高也要按夏季方案调整——风对蒸发的加速不亚于温度。

外墙腻子HPMC保水常见问题

Q：外墙腻子HPMC掺量是不是越多越好？
A：不是。超过0.6%后腻子膏体偏黏、刮涂阻力大、易卷边，且成本明显上升；夏季调整优先"掺量+工艺"组合，单靠堆料上限就是0.6%左右。

Q：保水率和粘度哪个更重要？
A：两者关联但不等同。保水率反映锁水能力（与掺量、取代度相关），粘度影响施工手感和膏体稳定性（与分子量相关）。选型时先定保水达标，再在施工性允许范围内选高粘度等级。

Q：加了HPMC还脱粉是什么原因？
A：依次排查：①掺量不足或HPMC未充分分散（干混不均）；②水泥量偏低或灰钙过量；③基面吸水过快（未润湿）；④产品超过保质期或受潮结块。保水只是脱粉的原因之一，不要一脱粉就只加HPMC。

相关阅读：腻子粉用HPMC：保水率与施工开放时间｜HPMC保水率与砂浆开放时间：纤维素醚保水机理、测试方法与掺量优化｜HPMC在抹灰砂浆中的应用与选型指南｜HPMC在防水砂浆中的应用与选型指南｜HPMC在保温砂浆中的应用与选型指南
