钻井泥浆用CMC降滤失剂：作用机理、盐水体系加量与现场调配要点

钻井泥浆用羧甲基纤维素钠（CMC）作降滤失剂时，淡水体系常规加量2~5 kg/m³（0.2%~0.5%），饱和盐水体系提高到8~15 kg/m³，可将API滤失量从基浆的25~30 mL降至10 mL以内。选型要点是按泥浆体系盐度匹配取代度与粘度等级：淡水体系用LV型中粘（400~1200 mPa·s），盐水/钙处理体系必须用高取代度（DS≥0.80）耐盐级。

最后更新：2026-09-05｜作者：聚隆纤维素技术部

CMC在钻井泥浆里到底起什么作用？

CMC在泥浆中承担三重功能，其中降滤失是核心：

• 降滤失：CMC分子通过静电吸附和氢键作用铺展在膨润土颗粒表面，形成致密水化膜，泥饼渗透率下降，滤液流失减少。现场判定指标是API滤失量：基浆通常25~30 mL，加CMC后压到8~10 mL即达标（SY/T 6094、API 13B-1测试规程）；
• 增粘提切：提升塑性粘度和动切力，改善携岩屑能力，配合流型调节防止井眼净化不足；
• 泥饼质量改善：泥饼薄而韧，降低压差卡钻风险，间接保护井壁稳定。

需要说明的是，CMC降滤失的前提是泥浆中有足量膨润土（≥40 kg/m³），在低固相或无固相盐水体系中，CMC主要发挥增粘作用，降滤失需与聚阴离子纤维素等复配——本文只讨论CMC自身的选型与加量。

CMC加量与滤失量是什么关系？加多少更划算？

典型加量-滤失量曲线呈"先陡后缓"形态：加量从0到3 kg/m³，滤失量从28 mL快速降到10 mL左右；继续加到8 kg/m³，滤失量只降到7 mL，边际效益急剧下降。经济加量点在曲线拐点附近：

现场按"基浆滤失量定起点"：基浆FL每高5 mL，起点加量上调约1 kg/m³；处理后仍超标，每次补加0.5~1 kg/m³，切忌一次性大量加料——过量的CMC会使泥浆粘度失控，泵压升高、机械钻速下降。

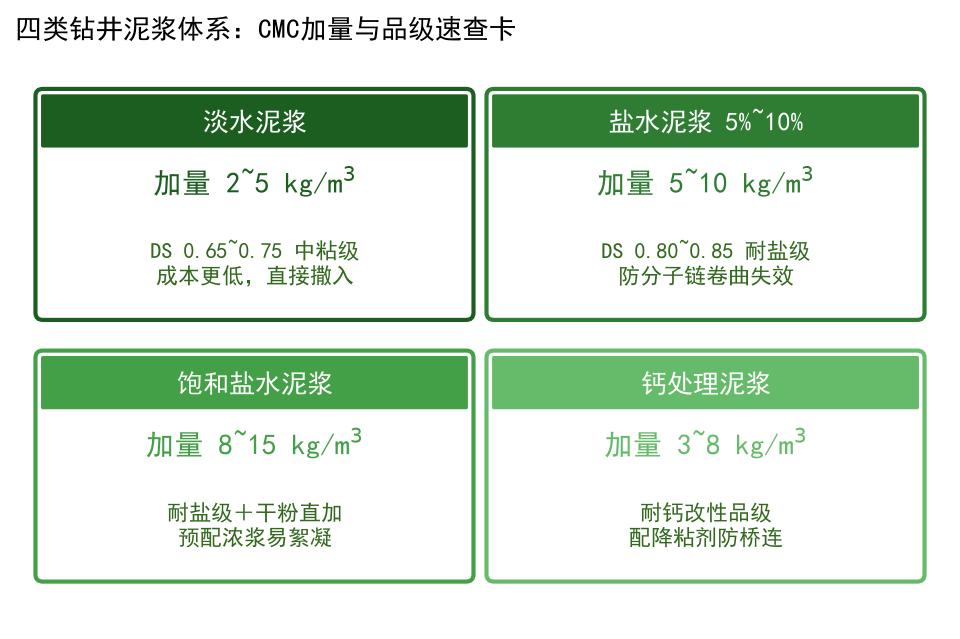

不同泥浆体系CMC加量速查

盐度是加量设计的关键变量。盐压缩了CMC分子链的水化层，同等加量下耐盐性不足的CMC会"失效卷曲"，滤失量反弹：

• 淡水泥浆：普通DS 0.65~0.75、中粘CMC，加量2~5 kg/m³，成本更低；
• 盐水泥浆（NaCl 5%~10%）：DS 0.80~0.85耐盐级，加量5~10 kg/m³；
• 饱和盐水泥浆：耐盐级+加量8~15 kg/m³，且必须干粉直接加入盐水（先配浓浆再兑会提前絮凝）；
• 钙处理泥浆（含Ca²⁺/Mg²⁺）：二价离子对CMC桥连絮凝风险高，优先耐钙改性品级，加量3~8 kg/m³并配合降粘剂。

现场怎么配、怎么补加？

标准化调配流程（按一罐40 m³泥浆计）：

1. 计算用量：目标加量3 kg/m³×40 m³=120 kg；淡水体系可直接撒入，盐水体系按10%浓度预配浓浆；
2. 控速投加：通过混合漏斗（喷射式配浆装置）加入，投加速度控制在15~25 kg/min，防止局部浓度过高结团"鱼眼"；
3. 循环水化：充分循环30分钟以上，CMC完全溶胀后测API滤失量与流变参数；
4. 补充调整：FL仍>10 mL则补加0.5~1 kg/m³级差，粘度过高时用降粘剂平衡而不是减CMC。

温度注意点：CMC抗温上限约130℃，深井段（井温>120℃）建议与抗温合成降滤失剂复配，CMC只做辅助，避免高温降解后滤失量突增。

CMC降滤失效的三个现场信号

• 滤失量逐班回升而粘度不变——多为降解或盐侵，先测含盐量再补加；
• 泥饼增厚且松散——膨润土含量不足或CMC被大量吸附固相消耗，补膨润土优先；
• 起泡加剧——CMC搅拌带气属正常，但持续起泡伴粘度下降要警惕品级掺假（淀粉填充）。

CMC钻井泥浆选型常见问题

Q：CMC加到泥浆里多久起效？
A：充分水化后即刻起效。常温水化约30~40分钟达到最终粘度的90%以上，低温（<10℃）水化时间延长至1小时以上，冬季配浆建议提前预溶。

Q：饱和盐水体系为什么CMC加量要翻倍？
A：高浓度NaCl强烈压缩CMC分子双电层，分子链卷曲、有效体积缩小，同等加量下增粘降滤失能力下降50%以上，因此必须用高取代度耐盐级并将加量提高到8~15 kg/m³。

Q：CMC和淀粉类降滤失剂能互替吗？
A：不能简单互替。淀粉类耐温性差（约110℃开始明显降解）但价格低，适合浅井；CMC抗温130℃、降滤失效率高，中深井首选。两者复配（CMC为主、淀粉为辅）在浅井段可降低30%左右处理剂成本。

相关阅读：工业级CMC在石油钻井泥浆中的作用与选型｜石油钻井泥浆用CMC选型：黏度等级与加量速查｜CMC取代度对溶解和粘度的影响：DS分子机理与倒U型曲线
