HPMC在保温砂浆中的应用与选型指南

羟丙基甲基纤维素（HPMC）在防水砂浆中扮演着不可替代的角色。作为一种高性能水溶性纤维素醚，HPMC通过其独特的保水、增稠和成膜特性，显著提升防水砂浆的抗渗性能、施工性和耐久性。在地下工程、屋面防水、厨卫间防潮等应用场景中，选择合适规格的HPMC直接决定了防水层的最终质量。

HPMC在防水砂浆中的三大核心作用

第一，优异的保水性能。HPMC分子链上的羟基和醚键能够锁定大量游离水，使砂浆在凝结硬化前保持充足的水分。测试数据显示，掺入0.3%HPMC的防水砂浆保水率可达88%以上，远高于未掺加的基准砂浆。充足的水分保证了水泥的充分水化，减少了因水分蒸发导致的干缩裂缝，这是防水砂浆抗渗性能的基础保障。

第二，改善施工性能。HPMC的增稠效应赋予砂浆良好的触变性——静置时粘度较高防止泌水离析，施工剪切时粘度降低便于涂抹。这种特性使防水砂浆能够均匀涂刷不开裂、不流挂，尤其适用于立面和顶面施工。同时，HPMC引入的微气泡改善了砂浆的和易性，使施工更加顺滑。

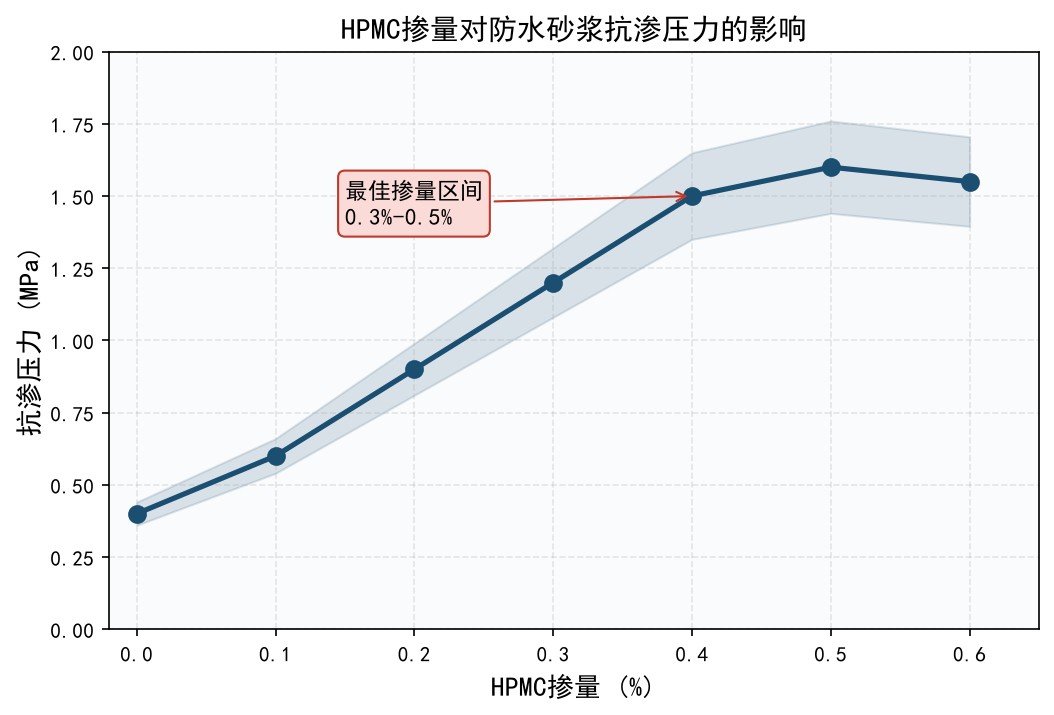

第三，增强抗渗能力。HPMC在砂浆中形成的柔性膜结构能够填充毛细孔道，阻断水分渗透路径。随着HPMC掺量的增加，砂浆的抗渗压力显著提升。当掺量在0.3%-0.5%范围内时，抗渗等级可达P8以上，满足大多数防水工程的要求。

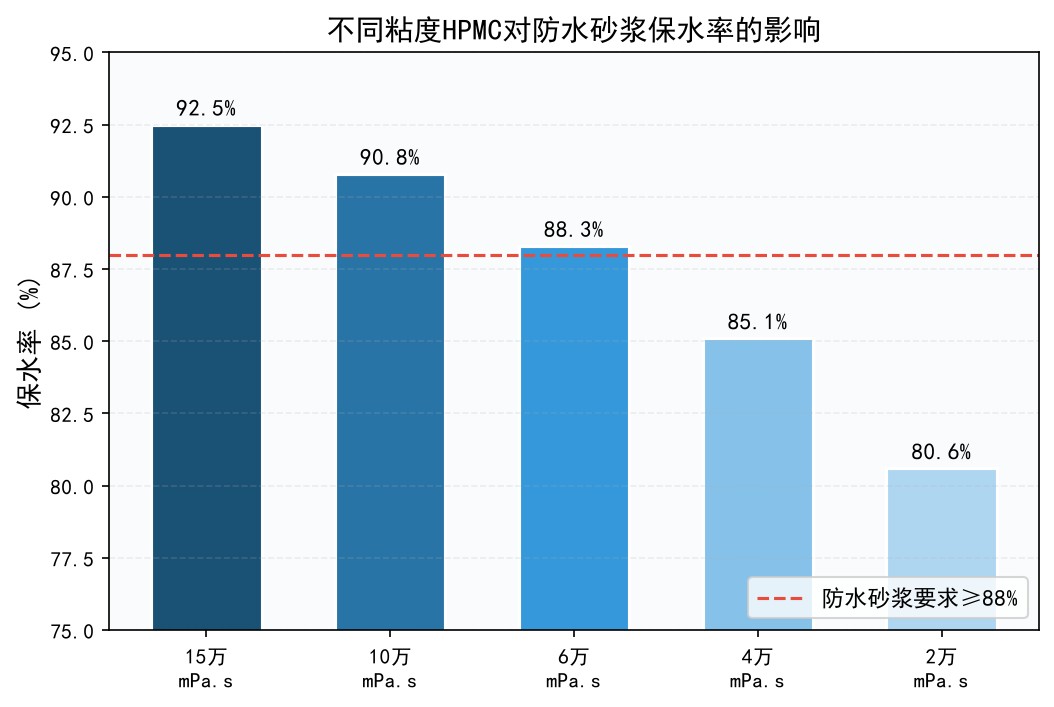

不同粘度HPMC的选用原则

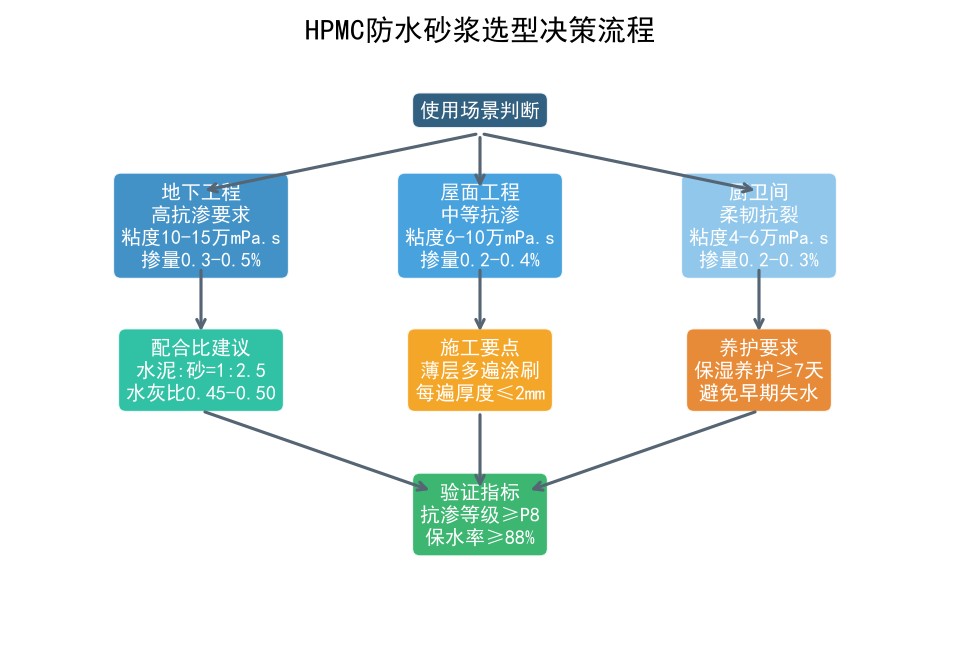

HPMC的粘度是选型时的关键参数。在防水砂浆应用中，粘度的选择需综合考虑施工方式和性能要求：

高粘度HPMC（10万-15万mPa.s）：适用于地下工程、水池等高抗渗要求的场景。高粘度带来更强的保水性和抗流挂能力，但需注意过高的粘度可能影响砂浆的流动性和施工效率。建议掺量为0.3%-0.5%，水灰比控制在0.45-0.50。

中粘度HPMC（6万-10万mPa.s）：适用于屋面防水、外墙防水等中等抗渗要求的场景。中粘度产品在保水性和施工性之间取得了较好的平衡，是目前应用最广泛的规格。建议掺量为0.2%-0.4%。

低粘度HPMC（4万-6万mPa.s）：适用于厨卫间防潮、阳台防水等柔韧性要求较高的场景。低粘度HPMC使砂浆具有更好的柔韧性和抗裂性能，同时施工更加轻松。建议掺量为0.2%-0.3%。

HPMC防水砂浆的配合比设计

合理的配合比是发挥HPMC功效的前提。以下是一个经过工程验证的基准配合比：

水泥（P.O 42.5）：400kg/m³；级配石英砂：1400kg/m³；HPMC：1.2-2.0kg/m³（占胶凝材料的0.3%-0.5%）；减水剂：适量；水：180-200kg/m³。水灰比控制在0.45-0.50，砂灰比1:2.5-1:3.0。

在配合比设计中，需特别注意HPMC与减水剂的适配性。某些聚羧酸减水剂可能与HPMC产生交互作用，影响砂浆的凝结时间和强度发展。建议在正式使用前进行小试，确认各组分间的相容性。更多关于HPMC在不同砂浆体系中的应用，可参考HPMC在石膏砂浆中的应用与选型指南和HPMC在保温砂浆中的应用与选型指南。

施工工艺要点

HPMC防水砂浆的施工需遵循"薄层多遍、均匀涂刷"的原则。每一遍涂刷厚度控制在1-2mm，待前一遍表干后（手指触摸不粘手）再涂刷下一遍，通常需要2-3遍才能达到设计厚度。涂刷方向应纵横交错，确保覆盖均匀无死角。

养护是防水砂浆施工中容易被忽视但极为重要的环节。HPMC虽然提高了保水率，但仍需在施工后进行保湿养护。建议在最后一遍涂刷完成后，覆盖湿麻袋或塑料薄膜养护不少于7天。早期失水会导致砂浆表面产生微裂缝，严重影响防水效果。对于腻子粉等薄层施工场景，HPMC的选用可参考HPMC在腻子粉中的应用与选型指南。

常见问题与解决方案

问题一：砂浆凝结时间过长。HPMC会延缓水泥的凝结，当掺量超过0.5%时，凝结时间可能延长2-4小时。如需加速凝结，可适当调整HPMC掺量或添加早强剂。

问题二：砂浆强度降低。过量的HPMC会引入过多气泡，导致砂浆密实度下降。控制掺量在0.5%以内，并配合消泡剂使用，可将强度损失控制在5%以内。

问题三：施工粘度过高难以涂抹。这通常是HPMC粘度选择过高或掺量过大导致。建议更换低一档粘度的产品，或适当增加用水量。

结语

HPMC在防水砂浆中的应用已经非常成熟，合理选用HPMC规格和掺量是确保防水工程质量的关键。在实际工程中，建议根据具体使用场景选择合适的粘度等级，通过小试确定最佳掺量，并严格遵循施工工艺规范。只有材料选择、配合比设计和施工工艺三者协调配合，才能打造出真正可靠的防水层。
