羟丙基甲基纤维素（HPMC）在抹灰砂浆中扮演着保水、增稠、改性和抗裂的多重角色，是现代建筑干混砂浆中不可或缺的关键添加剂。无论是外墙抹灰、内墙粉刷还是装饰抹灰，HPMC的合理选用都直接关系到施工效率、抹灰层质量和长期耐久性。本文将深入分析HPMC在抹灰砂浆中的应用机理、掺量优化、粘度等级选择和施工常见问题，为建材生产企业和施工方提供实用的选型参考。
抹灰砂浆的施工质量受多种因素影响，其中HPMC的作用主要体现在以下四个方面：
第一，保水功能。HPMC分子链上的羟基和醚键能够与水分子形成氢键，将游离水束缚在砂浆体系中。这种保水作用确保水泥充分水化，避免基层过快吸水导致抹灰层开裂、空鼓。实验数据表明，掺加0.4%的HPMC可将砂浆保水率从82%提升至95%以上。
第二，增稠与触变性。HPMC溶解后形成的三维网络结构赋予砂浆良好的触变性——静止时粘度高防止流挂，搅拌或施工时粘度降低便于操作。这种特性使得抹灰砂浆在垂直墙面上能够一次厚抹而不下垂，大幅提高施工效率。
第三，改善施工性。HPMC赋予砂浆良好的润滑性和延展性，使抹刀操作更加顺滑，砂浆与基层的接触更充分。同时，HPMC延长了砂浆的开放时间（可施工时间），使大面积施工成为可能。
第四，抗裂增强。HPMC在砂浆硬化后形成的柔性膜结构能够吸收收缩应力，减少干燥收缩裂缝的产生。掺加适量HPMC后，抹灰层的抗裂性评分可从3.5提升至9.2（10分制）。

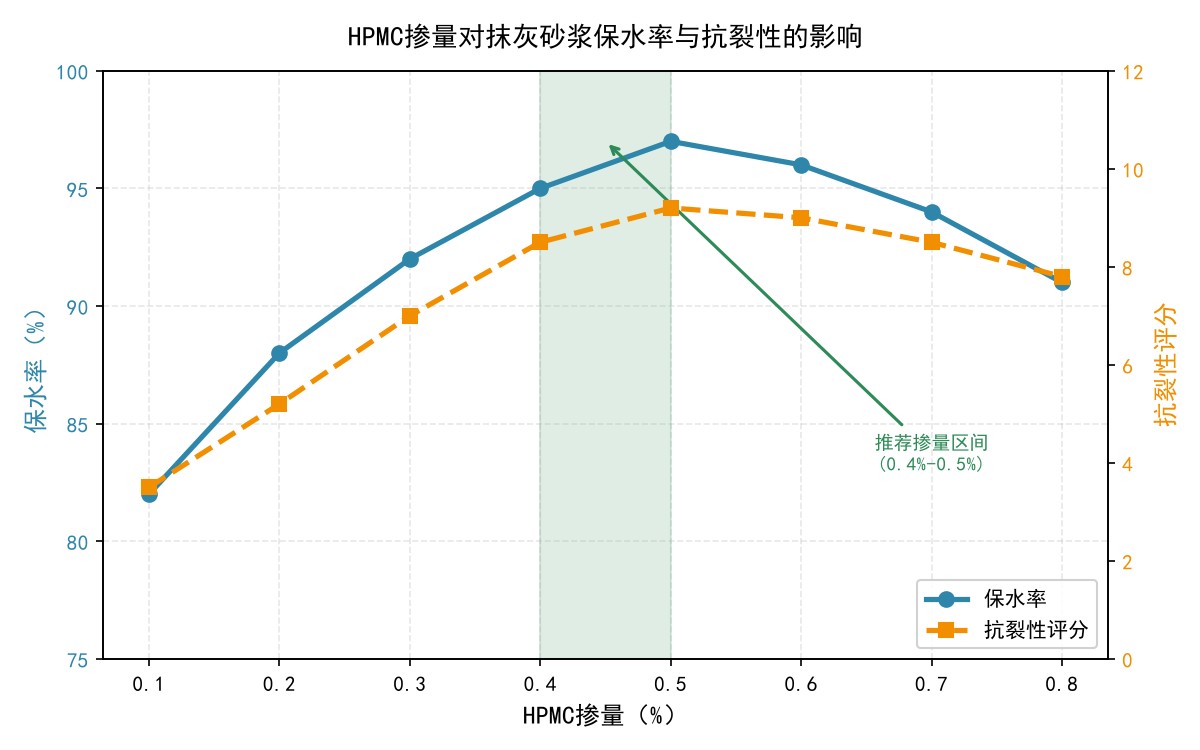

从上图可以看出，HPMC掺量在0.4%-0.5%区间时，保水率达到95%-97%的峰值，抗裂性评分也处于8.5-9.2的高水平。掺量低于0.3%时保水效果不足，掺量超过0.6%则因过度增稠导致施工性下降。如需了解HPMC在更多砂浆产品中的应用，可参考HPMC在保温砂浆中的应用与选型指南和HPMC在石膏砂浆中的应用与选型指南。

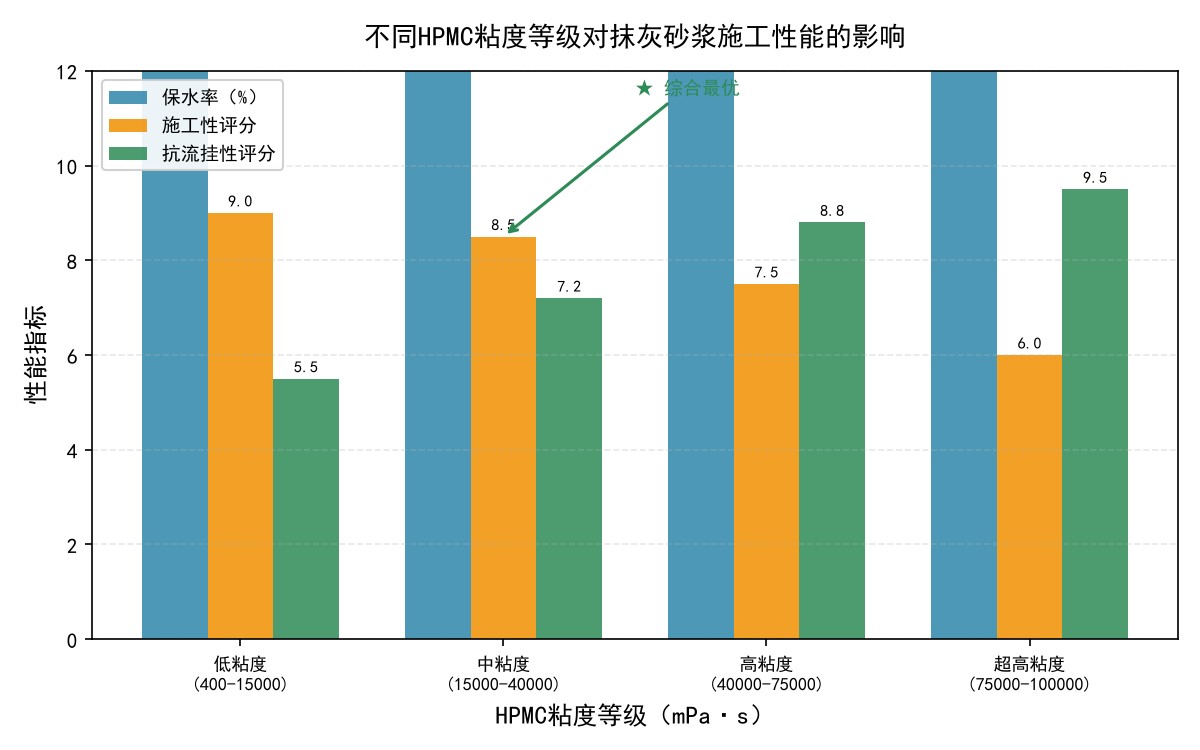

HPMC按粘度可分为低粘度（400-15000 mPa·s）、中粘度（15000-40000 mPa·s）、高粘度（40000-75000 mPa·s）和超高粘度（75000-100000 mPa·s）四个等级。不同粘度等级在抹灰砂浆中的表现差异显著。
保水率方面，高粘度HPMC表现最优，可达96%，而低粘度仅88%。粘度越高，分子链越长，保水能力越强。但超高粘度HPMC的保水率略有下降（95%），原因是在相同掺量下其溶解度降低，部分未溶解颗粒无法发挥保水作用。
施工性方面呈相反趋势：低粘度HPMC施工性评分最高（9.0），而超高粘度降至6.0。这是因为低粘度HPMC对砂浆流动性的影响较小，抹刀阻力低，操作轻松。高粘度HPMC虽然保水好，但砂浆偏粘稠，施工费力。
抗流挂性方面，高粘度HPMC优势明显（8.8-9.5分），能有效防止厚层抹灰时的下垂。低粘度HPMC抗流挂性仅5.5分，一次抹灰厚度受限。
综合三项指标，中粘度HPMC（15000-40000 mPa·s）是抹灰砂浆的最佳性价比选择，在保水率、施工性和抗流挂性之间取得了最优平衡。对于基层吸水率高的场景，可考虑升级为高粘度等级。更多HPMC选型经验可参考HPMC在瓷砖胶中的应用与选型指南。

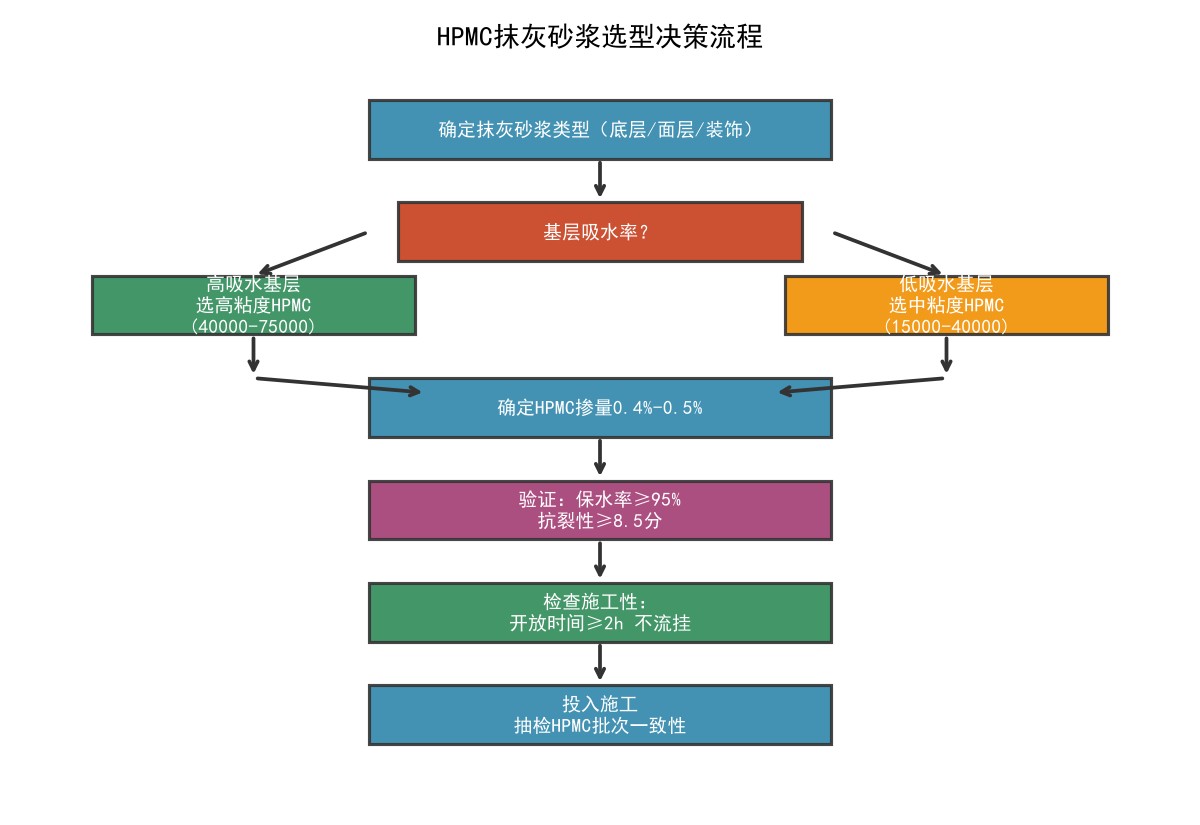

选型的第一步是确定抹灰砂浆类型。底层抹灰侧重粘结力和保水性，推荐高粘度HPMC（40000-75000 mPa·s）；面层抹灰侧重施工性和表面光滑度，推荐中粘度HPMC（15000-40000 mPa·s）；装饰抹灰对施工性要求最高，可选用中低粘度产品。
第二步是评估基层条件。高吸水基层（如加气混凝土砌块、轻质砖）需要高粘度HPMC提供更强保水；低吸水基层（如混凝土剪力墙）可选用中粘度HPMC。
第三步是确定掺量。推荐掺量为0.4%-0.5%（占干粉重量比）。掺量需根据水泥用量、砂级配和环境温度微调——夏季高温施工时应适当增加0.05%-0.1%以补偿蒸发。
第四步是验证关键指标：保水率≥95%、抗裂性评分≥8.5、开放时间≥2小时、不流挂。任何一项不达标都应调整HPMC型号或掺量。
问题1：抹灰层出现龟裂纹
原因：HPMC掺量不足或保水率偏低，水泥水化不完全导致收缩开裂。解决方案：将HPMC掺量提高至0.4%-0.5%，选用高粘度等级（40000-75000 mPa·s）增强保水。
问题2：砂浆上墙后流挂严重
原因：HPMC粘度等级偏低，触变性不足。解决方案：换用中高粘度HPMC（40000-75000 mPa·s），或适当增加掺量至0.5%。
问题3：施工费力，抹刀粘砂浆
原因：HPMC掺量过高（>0.6%）或粘度过高。解决方案：降低掺量至0.4%-0.5%，或换用中粘度等级（15000-40000 mPa·s）。
问题4：开放时间短，砂浆快速变硬
原因：HPMC保水不足或环境温度过高。解决方案：增加HPMC掺量0.05%-0.1%，高温季节配合缓凝剂使用。
问题5：抹灰层与基层粘结力不足
原因：HPMC保水不足导致界面水泥浆失水过快。解决方案：选用高保水率HPMC，并在施工前充分润湿基层。
抹灰砂浆用HPMC的采购应关注以下核心指标：粘度等级（建议15000-40000 mPa·s为通用型，40000-75000 mPa·s为高保水型）、取代度（MS≥1.5）、甲氧基含量（28%-30%）、羟丙基含量（7%-12%）、水分含量（≤5%）、灰分（≤1%）。建议在采购前索取样品进行小试，验证HPMC与现有配方体系的适配性。
在供应商选择上，应优先考虑具有稳定生产工艺和完善质检体系的生产厂家。每批HPMC产品应附带粘度检测报告和粒径分析报告，粘度波动应控制在标称值的±10%以内。储存方面，HPMC应存放在阴凉干燥处，避免受潮结块，保质期通常为24个月。
