HPMC（羟丙基甲基纤维素）是腻子粉中最关键的添加剂之一，直接决定了腻子的施工性、保水性和最终上墙效果。在内外墙腻子配方体系中，HPMC用量虽小（通常0.3%-0.5%），却影响着从批刮手感到干燥固化全过程的核心性能指标。选择合适粘度等级和掺量的HPMC，是生产高质量腻子粉的前提条件。
对于腻子粉生产企业而言，HPMC选型不当会导致一系列施工问题：掺量过低出现保水不足、工人批刮困难、墙面起砂；掺量过高则造成干燥时间延长、打磨困难、成本攀升。更棘手的是，不同粘度等级的HPMC在腻子中的表现差异显著，低粘度产品施工性好但保水性弱，高粘度产品保水性强但影响操作手感。如何在施工性、保水性和成本之间找到最佳平衡点，是每个腻子粉配方师必须掌握的核心技能。
HPMC在腻子粉中主要发挥三大功能：保水、增稠和润滑。保水作用确保水泥或石膏基腻子中的水分不会过快被基层吸收或蒸发，保证胶凝材料充分水化。增稠作用赋予腻子浆体适当的稠度，使其在批刮过程中不流挂、不滴落。润滑作用则减少批刮阻力，改善施工手感。
从分子层面看，HPMC的长链分子结构在水中溶胀后形成网状结构，包裹大量游离水分子。这种三维网络结构不仅锁住水分延缓蒸发，还为浆体提供了屈服应力，使其具备触变性——静止时呈凝胶态防止流挂，批刮时受剪切力作用变稀易于涂抹。

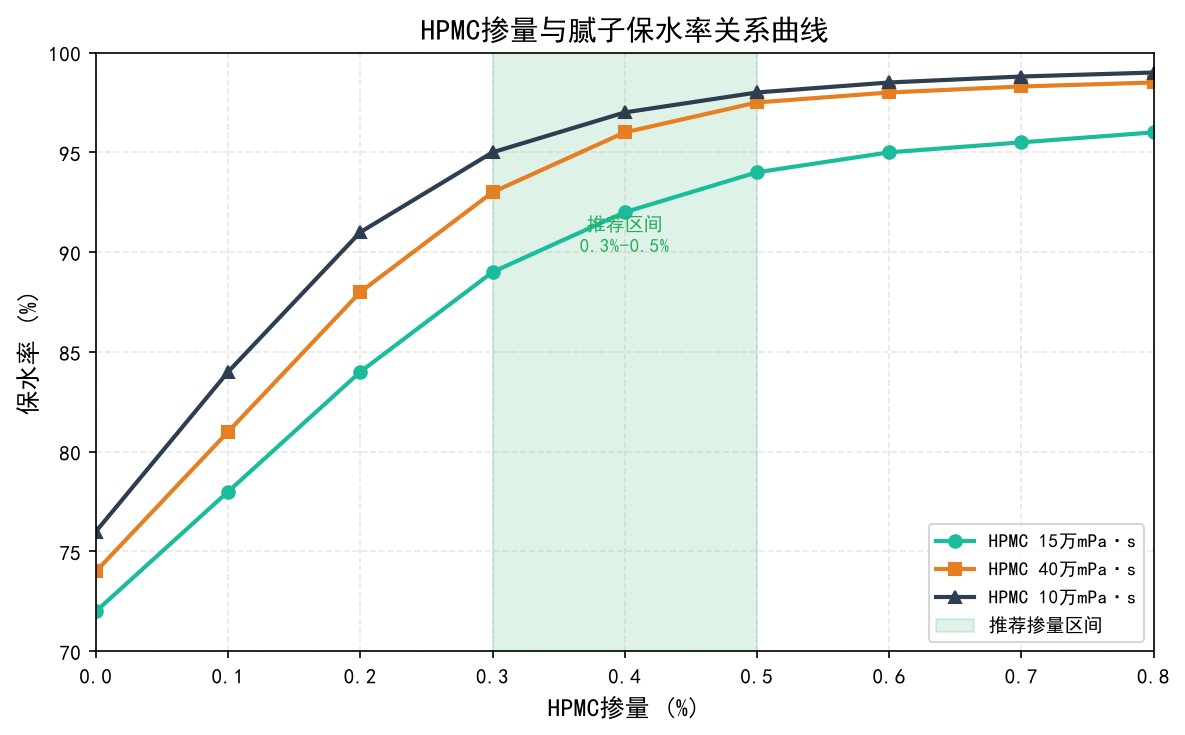

上图展示了三种不同粘度等级HPMC的掺量-保水率关系。可以明显看出，当掺量从0增至0.3%时，保水率快速上升；掺量超过0.5%后曲线趋于平缓，说明继续增加HPMC对保水率的提升效果递减。低粘度（4万mPa·s）HPMC在相同掺量下保水率略低于高粘度（15万mPa·s）产品，但差距随掺量增大而缩小。
腻子粉常用HPMC粘度范围在4万至15万mPa·s（2%水溶液，20℃）之间。不同粘度等级在腻子中的表现各有侧重，需要根据腻子类型和施工要求选择。
4万mPa·s（低粘度）：溶解速度快，浆体流动性好，施工手感轻盈。适合对打磨性要求高的内墙腻子，但保水性相对较弱，夏季高温施工需适当增加掺量。
10万mPa·s（中粘度）：综合性能均衡，保水性和施工性兼顾，是目前腻子粉市场最常用的粘度等级。适用于大多数内墙和外墙腻子配方。
15万mPa·s（高粘度）：保水性优异，抗流挂效果好，但浆体偏稠，批刮阻力增大。适合外墙腻子、厚层施工和高温环境下的腻子配方。

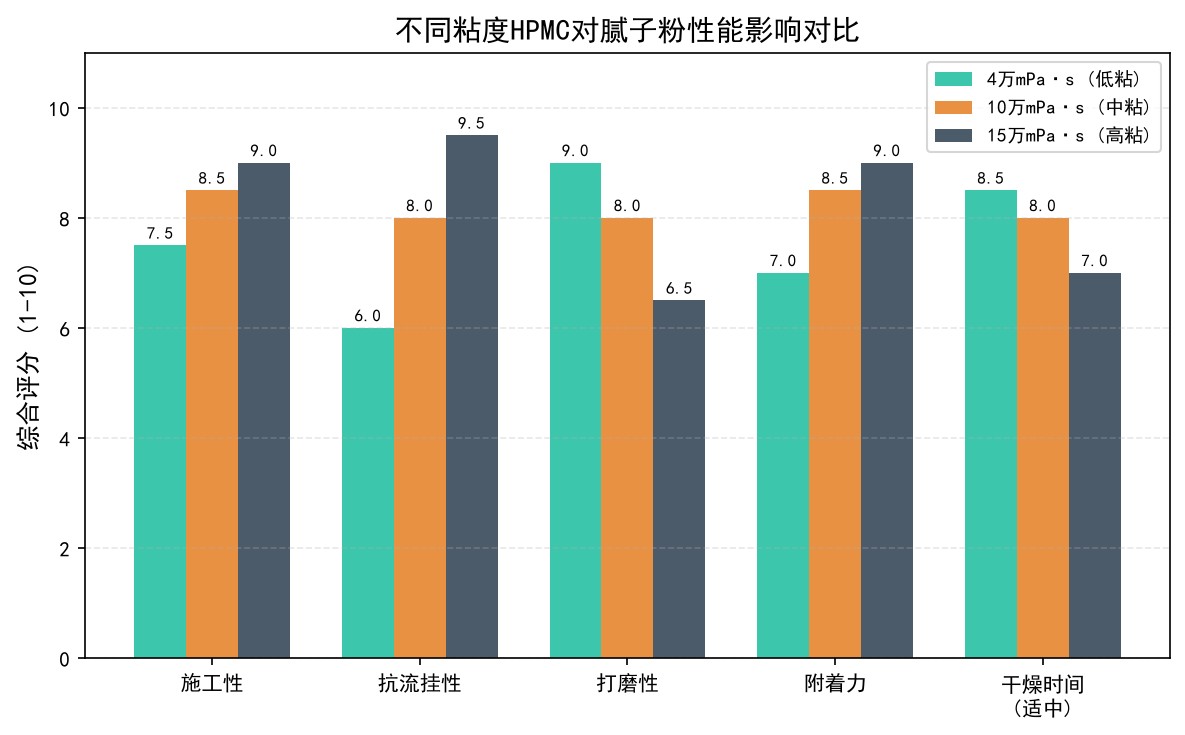

从对比图可以看出，高粘度HPMC在抗流挂和附着力方面得分最高，但打磨性明显低于低粘度产品。这意味着追求高保水和高抗流挂的同时，需要牺牲一定的打磨便捷性。配方师需要根据目标产品的定位在这些指标间权衡。
内墙腻子对施工性和打磨性要求较高，因为内墙施工后通常需要砂纸打磨平整再涂刷乳胶漆。推荐使用中低粘度HPMC（4万-10万mPa·s），掺量0.3%-0.4%。这个组合能保证足够的保水性（90%以上），同时浆体不太稠，批刮轻松，干燥后硬度适中便于打磨。
内墙腻子配方参考：重钙粉70%、滑石粉20%、白水泥10%、HPMC 0.3%-0.4%、CMC 0.1%-0.2%（复配提升施工性）、预糊化淀粉0.2%。更多HPMC在石膏体系中的应用可参考HPMC在石膏砂浆中的应用与选型指南。
外墙腻子面临风吹日晒和温度变化，对保水性、抗流挂和耐水性要求更高。推荐使用中高粘度HPMC（10万-15万mPa·s），掺量0.4%-0.5%。高粘度HPMC能有效防止高温快速干燥导致的开裂，同时增强层间附着力。HPMC在保温砂浆中的选型思路也可参考HPMC在保温砂浆中的应用与选型指南。
外墙腻子配方参考：白水泥35%、石英砂40%、重钙粉20%、HPMC 0.4%-0.5%、可再分散乳胶粉1%-2%、纤维素醚复配MC 0.1%。外墙腻子中HPMC与乳胶粉协同使用，能显著提升腻子的柔韧性和耐候性。

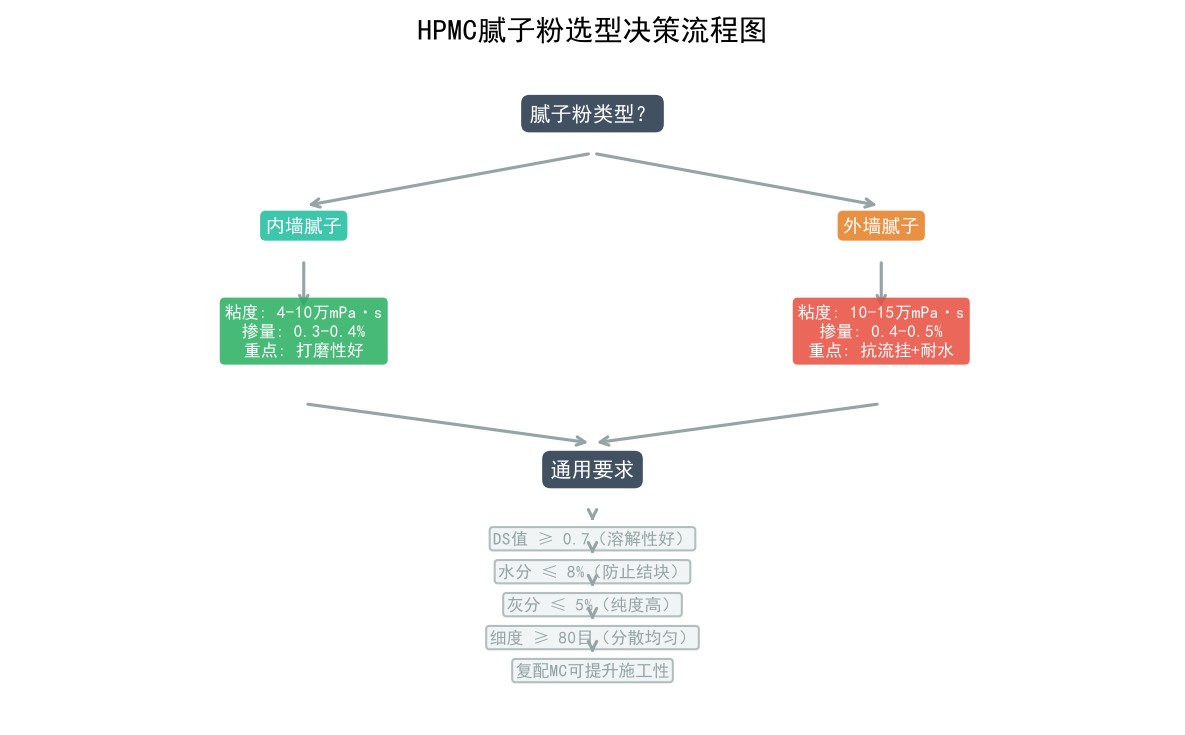

除了粘度等级，选择HPMC时还需关注以下技术指标：
1. 取代度（DS值）：推荐DS≥0.7。DS值过低导致溶解性差、容易结团，影响腻子粉的分散性。DS值在0.7-0.9范围内能兼顾性能和成本。
2. 水分含量：应≤8%。水分过高会导致腻子粉在储存过程中结块，影响保质期和施工性能。采购时应要求供应商提供每批次的检测报告。
3. 灰分：应≤5%。灰分反映HPMC中无机盐残留量，过高会影响腻子的白度和附着力。
4. 细度：应≥80目（即通过80目筛）。细度不够会导致HPMC在腻子粉中分散不均，出现局部结团或施工时出现颗粒感。
5. 凝胶温度：HPMC的凝胶温度通常在75-85℃之间。夏季高温施工时，选择凝胶温度偏高的HPMC品种能保证浆体在较高温度下仍保持稳定性。关于HPMC粘度等级的详细说明可参考高粘度HPMC全解析。
问题1：腻子批刮后短时间内失水过快
原因：HPMC掺量不足或粘度过低。解决方案：将HPMC掺量提高至0.4%以上，或改用高粘度等级（10万mPa·s以上）。同时检查施工环境温度，高温季节需增加0.05%-0.1%掺量。
问题2：腻子干燥后打磨困难，砂纸消耗大
原因：HPMC粘度过高或掺量过大。解决方案：降低HPMC掺量至0.3%以下，或改用低粘度等级（4万-6万mPa·s）。也可在配方中复配MC（甲基纤维素）改善打磨性。
问题3：腻子上墙后出现流挂
原因：浆体稠度不够，HPMC掺量过低或粘度不足。解决方案：提高HPMC掺量至0.5%，或改用15万mPa·s高粘度等级。同时检查用水量是否偏大。
问题4：HPMC溶解不完全，腻子中有颗粒
原因：HPMC细度不够或溶解方式不当。解决方案：采购80目以上细度的HPMC产品；腻子粉生产时确保混合均匀，混合时间不少于15分钟。
Q：HPMC在腻子粉中的最佳掺量是多少？
A：内墙腻子推荐0.3%-0.4%，外墙腻子推荐0.4%-0.5%。具体掺量需根据HPMC粘度等级、季节温度和基层吸水率调整。
Q：HPMC可以和CMC复配使用吗？
A：可以。HPMC与CMC按7:3或8:2比例复配，能同时兼顾保水性和施工性，还能降低配方成本。CMC的加入能提升浆体的初始粘度，改善批刮手感。
Q：不同厂家的HPMC可以互换使用吗？
A：不建议直接互换。不同厂家的HPMC在分子量分布、取代度和生产工艺上存在差异，直接替换可能导致保水率和施工性变化。更换供应商前应进行小样测试。
Q：夏季高温施工腻子粉需要注意什么？
A：夏季应选用凝胶温度较高的HPMC品种（≥80℃），适当增加0.05%-0.1%掺量补偿高温蒸发。建议在配方中添加0.1%的缓凝剂（如酒石酸），延长可操作时间。
Q：HPMC腻子粉的保质期有多久？
A：密封干燥条件下保质期通常为6-12个月。HPMC水分含量≤8%的条件下不易变质，但吸潮后可能结块。建议存放在阴凉干燥处，避免阳光直射。
