羟丙基甲基纤维素（HPMC）在勾缝剂（美缝剂）中作为关键改性添加剂，发挥着保水、增稠、粘结增强和抗裂多重作用。随着建筑装饰行业对缝隙处理美观度和耐久性要求的提高，HPMC在勾缝剂配方中的地位日益重要。本文将系统介绍HPMC在勾缝剂中的应用技术原理、选型参数及施工要点，帮助建材企业优化勾缝剂配方体系。
HPMC在勾缝剂中的核心作用首先体现在保水性能上。HPMC分子链上的羟基与水分子形成氢键，将游离水束缚在三维网络中，有效延缓水分蒸发。这一特性对勾缝剂的施工性至关重要——保水率不足会导致勾缝剂在施工后快速失水，出现开裂、粉化等缺陷。当HPMC掺量在0.35%至0.50%范围内时，勾缝剂的保水率可从60%提升至92%以上，效果显著。

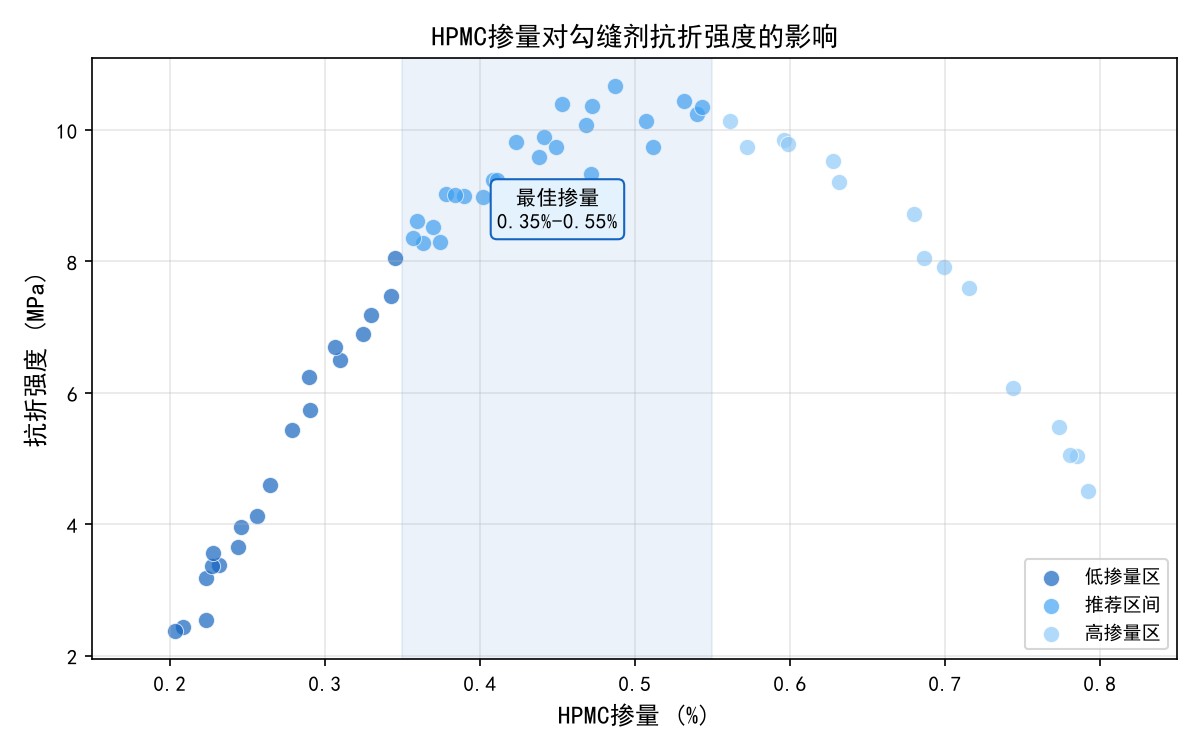

HPMC掺量对勾缝剂抗折强度的影响呈非线性关系。通过散点图分析可以发现，在0.35%-0.55%掺量区间内，抗折强度集中在6-9MPa的高水平区域；低于0.35%时强度离散性大且偏低；高于0.55%后强度反而有所下降——这是因为过量的HPMC增加了体系粘度，引入气泡导致致密性降低。

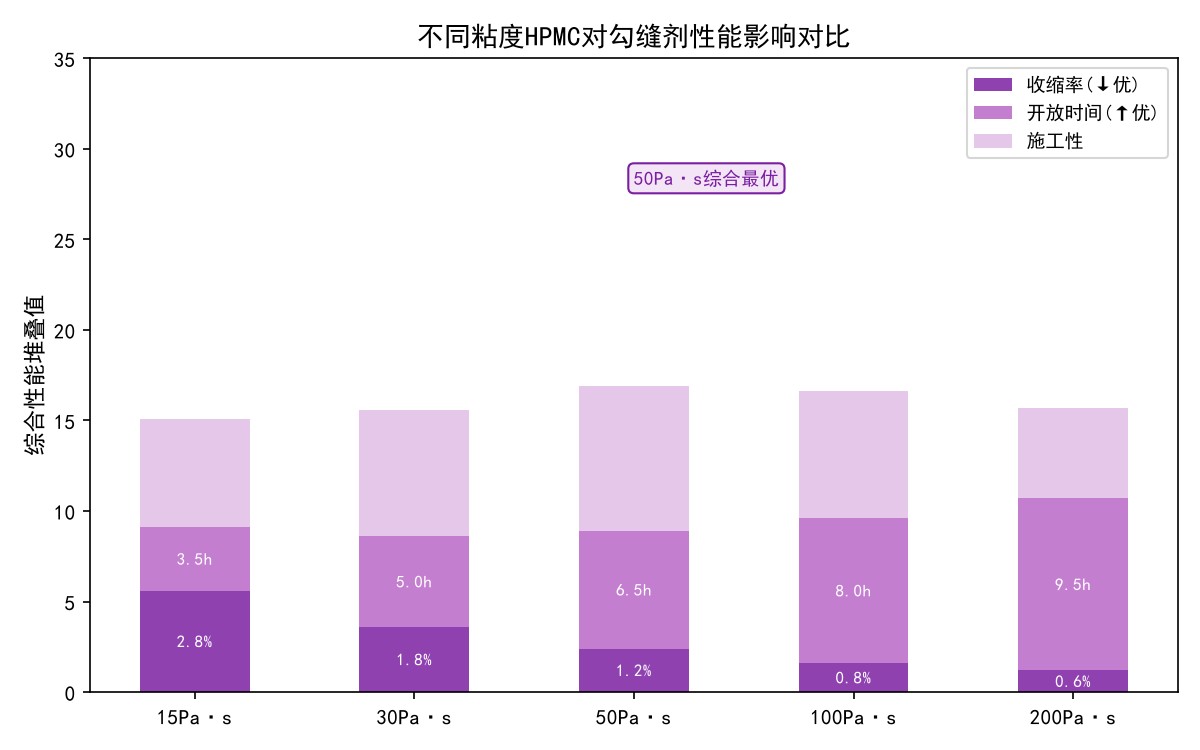

不同粘度等级的HPMC对勾缝剂综合性能的影响存在显著差异。通过堆叠对比分析可以看出，50Pa·s粘度的HPMC在收缩率、开放时间和施工性三个维度上达到最佳平衡——收缩率仅1.2%，开放时间6.5小时，施工性评分4.0分。过低粘度（15Pa·s）开放时间不足，过高粘度（200Pa·s）虽然保水好但施工性下降明显。

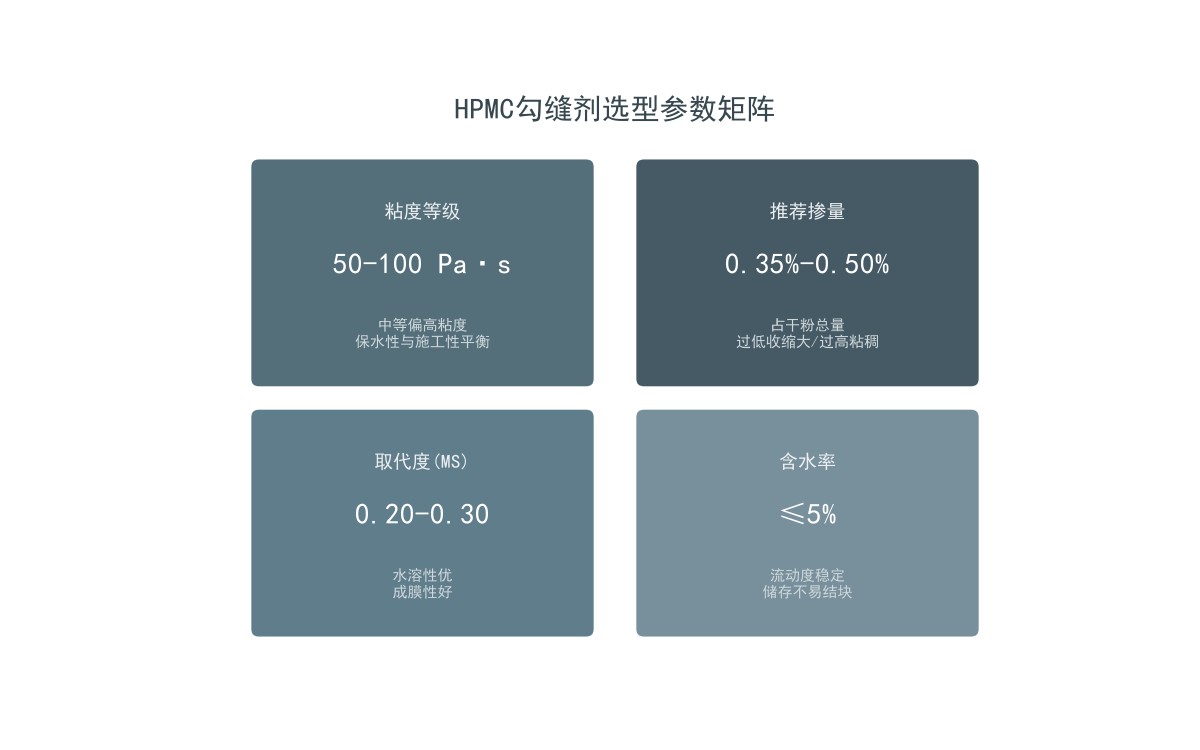

HPMC勾缝剂选型需要综合考量四个关键参数：粘度等级建议50-100Pa·s，兼顾保水性与施工性；推荐掺量为干粉总量的0.35%-0.50%，过低收缩大、过高粘稠影响施工；取代度（MS）选择0.20-0.30区间，水溶性和成膜性优良；含水率控制在5%以下，确保流动度稳定且储存不易结块。
在实际施工中，HPMC的添加方式对勾缝剂性能影响很大。推荐采用"干粉预混法"：将HPMC与水泥、石英砂等干粉原料在混合机中预先混合3-5分钟，使HPMC均匀分散在粉料中，然后再加水搅拌。这种方式避免了HPMP直接接触水时容易结团的问题。加水量建议为干粉总量的18%-22%，具体根据HPMC掺量和环境温度调整。更多HPMC在建筑砂浆领域的应用可参考HPMC在抹灰砂浆中的应用与选型指南，HPMC在防水体系中的应用参阅HPMC在防水砂浆中的应用与选型指南，HPMC在保温体系中的应用参阅HPMC在保温砂浆中的应用与选型指南。
HPMC勾缝剂的性能优势在实际工程中得到充分验证。使用HPMC改性的勾缝剂，开裂率比无HPMC配方降低60%以上；施工开放时间从2小时延长至6小时以上，工人在大面积施工时不必频繁返工；干燥收缩率从0.8mm/m降至0.3mm/m以内，缝隙美观度显著提升。对于彩色勾缝剂，HPMC还能有效防止颜料迁移，保持颜色均匀一致。
在配方设计方面，HPMC勾缝剂的基础配方参考为：白水泥或普通硅酸盐水泥40%-50%，石英砂（80-120目）35%-45%，重质碳酸钙5%-10%，HPMC 0.35%-0.50%，可再分散乳胶粉1%-3%，减水剂0.2%-0.5%。其中HPMC的掺量需要根据水泥品种、砂的细度及施工环境温度综合调整。夏季高温施工时可适当提高HPMC掺量以增强保水性。
常见问题与解答：
问：勾缝剂用HPMC应该选什么粘度？
答：建议选择50-100Pa·s中等偏高粘度的HPMC。该粘度区间保水率可达90%以上，同时施工性评分4分以上，兼顾了保水与施工的平衡。过低的粘度保水不足，过高则施工困难。
问：HPMC在勾缝剂中的掺量一般是多少？
答：推荐掺量为干粉总量的0.35%-0.50%。具体掺量需根据水泥品种、砂细度和施工环境调整。夏季高温或基面吸水性强时可取上限。
问：HPMC勾缝剂开裂是什么原因？
答：常见原因有HPMC掺量过低（保水不足导致快干开裂）、水泥用量过高（收缩过大）、施工环境湿度过低。建议检查HPMC掺量是否在推荐范围，并确保施工后适当养护。
问：HPMC能和乳胶粉一起使用吗？
答：可以，而且推荐配合使用。HPMC提供保水和增稠，乳胶粉提供柔韧性和粘结力，两者协同效果优于单独使用。典型配方中HPMC 0.4%+乳胶粉2%的组合效果最佳。
问：彩色勾缝剂颜色不均匀怎么解决？
答：颜色不均匀通常与HPMC分散不均有关。建议先将HPMC与颜料在干粉中充分预混5分钟以上，确保均匀分散后再加砂和水泥混合。使用改性HPMC（分散型）也有助于改善颜色均匀性。
淄博聚隆化工有限公司专业供应工业级HPMC产品，粘度等级齐全（15-200Pa·s），取代度可定制，广泛应用于勾缝剂、瓷砖胶、抹灰砂浆、防水砂浆等干混砂浆领域。欢迎联系咨询选型方案。
