电焊条药皮用羧甲基纤维素钠掺多少？水玻璃体系的粘结与压涂工艺参数

电焊条药皮用羧甲基纤维素钠（CMC，英文 Carboxymethyl Cellulose）掺多少合适？先给结论：按药皮干料计 0.3%~1.2%，其中通用结构钢焊条 0.5%~1.0% 是多数压涂配方的常用区间。三项焊条专利的药皮配方归纳显示，酸性焊条下限可到 0.3%，不锈钢与碱性低氢焊条上限可到 1.5%；决定掺量的不是"越多越粘"，而是与水玻璃浓度、压涂压力、烘焙制度的匹配。本文讲掺量决定逻辑、工艺参数配套和毛条、偏心、龟裂三类故障的排查，配套整体选型框架（粘度分档、牌号对比）已由行业资料系统整理，本文不展开，只补压涂现场的参数细节。

一、电焊条药皮里为什么要加羧甲基纤维素钠？

药皮涂料的基础粘结剂是水玻璃（硅酸钠/硅酸钾水溶液），但单靠水玻璃压涂时常见三个问题：涂料流动性忽好忽坏、压涂后药皮不实、烘焙时开裂。羧甲基纤维素钠在水里溶胀后形成粘稠胶体，分子链上的羧甲基基团与水玻璃中的硅酸根形成氢键网络，把涂料里的游离水"锁"住，起到三个作用：增塑——让涂料获得适合压涂的塑性；保水——延缓水分蒸发，延长压涂操作窗口；润滑——降低涂料与模具的摩擦，让焊条表面光滑致密，耐潮储存性随之改善。CMC 在水基体系里的成膜保水机理与涂料增稠体系相近，详见站内CMC在涂料工业中的增稠悬浮机理。

二、药皮用羧甲基纤维素钠掺多少合适？

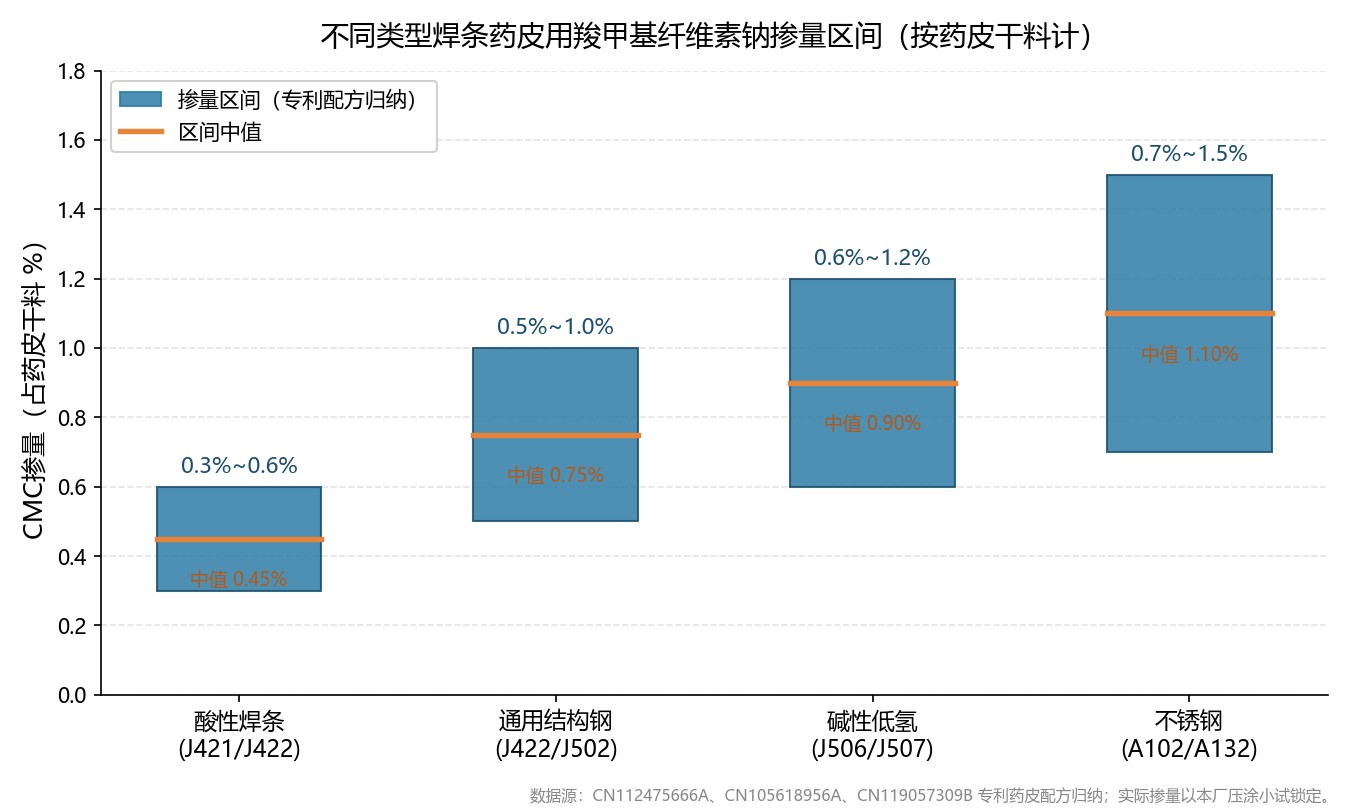

把公开专利里的药皮配方折算成"CMC 占药皮干料百分比"，落在 0.3%~1.2% 区间：镍铜焊条专利（CN112475666A）每 60~75 份药皮配 CMC 0.2~0.4 份，折约 0.3%~0.6%；热锻模具修复焊条专利（CN119057309B）每百份配 0.5~1 份；核电控铬钢焊条专利（CN105618956A）把 CMC 配进粘结剂体系，粘结剂再占药皮 1~5 份，折算后用量更低。归纳成分类型看：酸性焊条 0.3%~0.6%、通用结构钢 0.5%~1.0%、碱性低氢 0.6%~1.2%、不锈钢焊条 0.7%~1.5%——药皮成分越复杂、抗裂要求越高的品种，掺量越靠上限。

两个方向的偏离都有代价：低于 0.3% 时涂料粘结力不足，压涂不实、偏心波动大；高于 1.5% 后涂料过度粘稠，湿混均匀性变差，压涂时容易出现"毛条"，流动性反而下降。部分厂商资料按涂料体系口径给出 1.5%~3.0% 的数字，与干料口径不同，对比时先统一基数。

三、羧甲基纤维素钠的粘度和粒度怎么选？

粘度按药皮的粘结与保水需求定：酸性焊条涂料体系简单，中低粘型号即可；碱性低氢与不锈钢焊条药皮组分多、对抗裂性要求高，用中高粘型号，保水更足、压涂窗口更长。取代度影响溶解速度与粘结均匀性，选型逻辑见站内CMC取代度对溶解和粘度的影响；两类纤维素醚的分工差异见站内HPMC和CMC有什么区别。粒度常被忽略：专利配方要求 60~100 目——过粗溶解慢、涂料里易留未溶结点，压涂后成为药皮薄弱点；过细则干混时飞扬、损耗大。溶解操作与结块预防的通用规范见站内CMC溶解方法与结块预防全指南。

四、羧甲基纤维素钠掺好后，水玻璃浓度和烘焙制度怎么配？

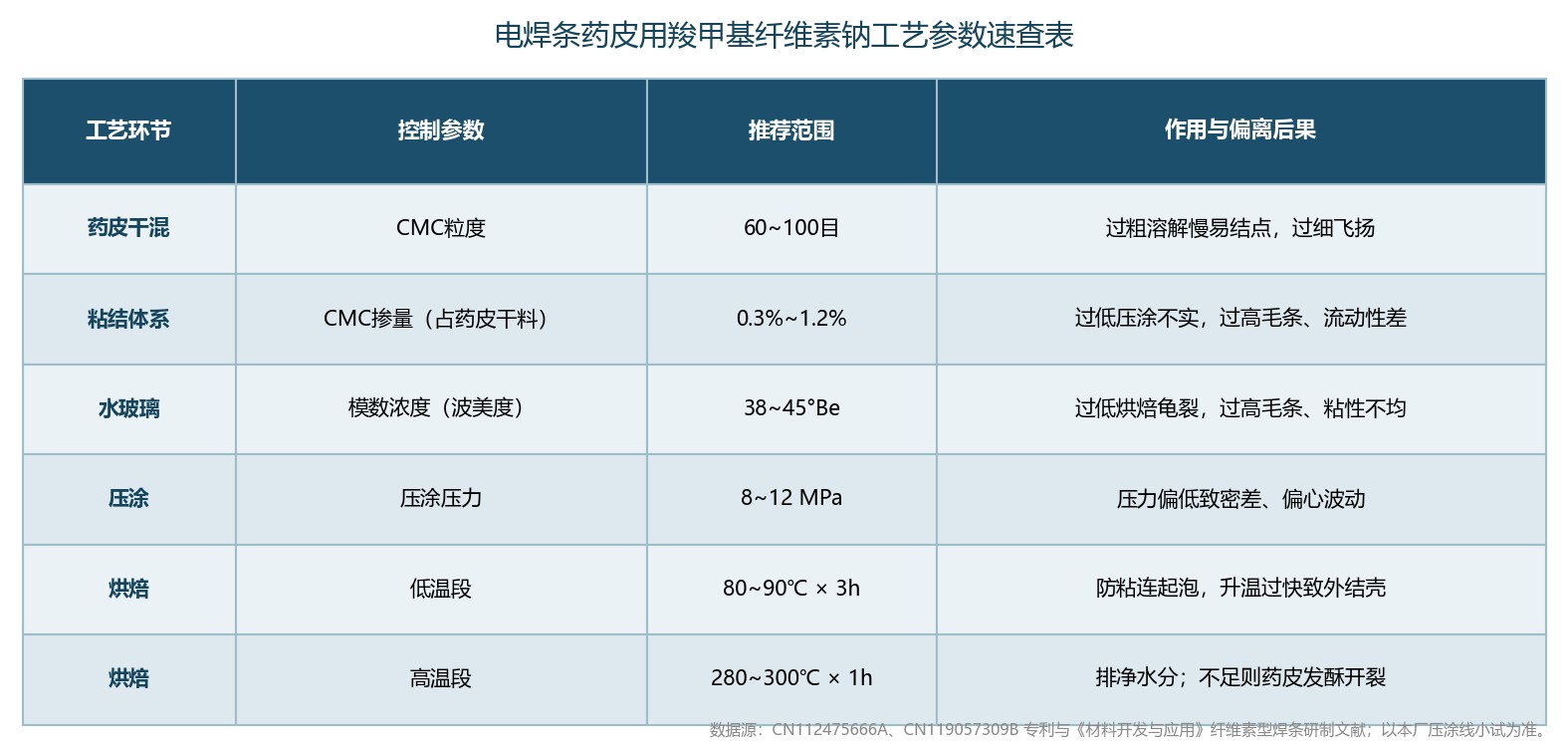

CMC 的效果要靠水玻璃体系配合，单调 CMC 没有意义。纤维素型焊条的研制文献给出实测结论：钠水玻璃浓度控制在 38~45 波美度（°Be）——浓度偏低，烘焙时药皮易龟裂；浓度偏高，湿混粘性大且分散不均，压涂出"毛条"。烘焙分两段：先低温 80~90℃ 保温约 3 小时，防止药皮粘连起泡；再高温 280~300℃ 保温约 1 小时，把药皮水分排净——升温过快会在药皮表面结一层致密外壳，内部水汽排不出去，正是龟裂的成因之一。压涂压力 8~12 MPa（CN119057309B），压力偏低时药皮致密度差、偏心波动；配方里保留 5%~20% 的粗颗粒（粒径大于 0.28mm）有利于水分挥发通道畅通，加 2%~10% 滑石、云母类滑性成分可减少毛条，成品偏心率可控制在 2% 以下。完整参数速查如下：

五、加了羧甲基纤维素钠还出毛条、偏心、龟裂，怎么排查？

• 压涂出"毛条"、表面粗糙：先查 CMC 掺量是否超上限或湿混不均，再查水玻璃浓度是否高于 45°Be；两者都正常时，加 2%~10% 滑石或云母类滑性成分替代部分有机物。
• 烘焙后药皮龟裂：按顺序查三处——升温速度是否过快（表面结壳憋住水汽）、水玻璃浓度是否偏低、粗颗粒比例是否不足（低于 5% 时水分通道不畅）。
• 偏心率超标且波动：核心是粉团致密度不均。检查预压团压力与压涂压力是否稳定、CMC 是否溶解均匀导致药粉粘性忽高忽低；必要时提高预压压力并稳定压涂压力。
• 药皮发酥、烘干后强度差：多为高温段烘焙不足或 CMC 未溶透。核对 280~300℃ 段的保温时间，并确认涂料无未溶结点。

六、焊条厂怎么把掺量定下来？——一个压涂线案例

华北一家焊条厂生产 J507 碱性低氢焊条，原配方压涂时表面毛条频发、烘焙后龟裂率偏高。按以下路径整改：先统一基数——把按涂料液计的 CMC 口径换算成药皮干料，实际有效掺量仅 0.4%，低于碱性焊条的合理带；上调掺量至 0.8%（60~100 目中高粘型号，先配胶液再混入），同时把钠水玻璃浓度从 36°Be 调到 40°Be；烘焙改两段——80~90℃×3h 后转 280~300℃×1h，升温速率按炉温曲线复核；压涂压力稳定在 10 MPa。调整后按文献水平，毛条与龟裂两类缺陷显著减少，偏心率稳定在 2% 以内。提醒：专利数据是量级参考，各厂药皮组分差异大，掺量必须用本厂压涂线小试锁定，不能直接抄配方。采购按批次核对粘度、取代度、粒度检测报告，选型方法见站内羧甲基纤维素钠(CMC)厂家选购指南。

关于聚隆纤维素

本文由山东淄博聚隆纤维素有限公司技术部整理。公司供应工业级羧甲基纤维素钠，可按焊条类型与压涂工艺提供掺量、粘度、粒度选型建议。技术或采购咨询请联系：王伟 13280657534。最后更新：2026-09-12

常见问题解答（FAQ）

电焊条药皮里加羧甲基纤维素钠，掺多少起效？

按药皮干料计 0.3%~1.2%：酸性焊条 0.3%~0.6%、通用结构钢 0.5%~1.0%、碱性低氢 0.6%~1.2%、不锈钢 0.7%~1.5%。低于 0.3% 压涂不实，高于 1.5% 易出毛条，以压涂小试锁定。

焊条药皮用羧甲基纤维素钠选高粘还是低粘？

酸性焊条与通用结构钢选中低粘，溶解快、流动性好；碱性低氢与不锈钢焊条药皮复杂、抗裂要求高，选高粘型号，保水足、压涂窗口长。粒度按 60~100 目控制，过粗易留结点，过细干混飞扬。

为什么焊条烘焙后药皮会龟裂？

三个常见原因：升温过快，药皮表面结致密外壳、内部水汽排不出；钠水玻璃浓度低于 38°Be，粘结膜收缩大；粗颗粒比例不足 5%，水分毛细通道不畅。按升温曲线、水玻璃浓度、颗粒级配的顺序排查。

压涂时药皮出毛条、表面粗糙怎么处理？

先核 CMC 掺量是否超过 1.5% 或湿混不均，再核水玻璃浓度是否高于 45°Be；均正常时用 2%~10% 的滑石或云母替代部分有机物，并保持压涂压力稳定，可明显减少毛条。

技术部｜山东淄博聚隆纤维素有限公司
