羟丙基甲基纤维素(HPMC)在PVC悬浮聚合中的作用与用量：主分散剂选型与颗粒调控

羟丙基甲基纤维素（HPMC，英文 Hydroxypropyl Methyl Cellulose）在聚氯乙烯（PVC）悬浮聚合中起什么作用、加多少合适？先给结论：HPMC 是 PVC 悬浮聚合的主流主分散剂之一，用量按氯乙烯单体（VCM）重量的 0.02%–0.06% 起步；它通过降低 VCM 与水的界面张力、在液滴表面形成粘弹性保护层来防止并聚，同时调控树脂颗粒的粒径分布与孔隙率。选型时核心看两个指标——凝胶温度必须高于聚合温度，以及 2% 水溶液粘度需匹配目标颗粒形态。本文只讲工业级 HPMC 在 PVC 悬浮聚合中的用量参数、型号选择和故障排查，HPMC 在建材领域的保水应用见站内自流平地坪砂浆中的应用与选型指南。

羟丙基甲基纤维素在PVC悬浮聚合中为什么能当主分散剂？

PVC 悬浮聚合的本质是将不溶于水的氯乙烯单体（VCM）以液滴形式均匀分散在水相中进行自由基聚合。HPMC 分子链上同时含有亲水段（羟丙基）和疏水段（甲氧基），这种两亲结构使其能够吸附于 VCM 液滴表面，形成一层粘弹性吸附膜。这层膜起到两个关键作用：一是降低 VCM-水界面张力，使单体更容易被搅拌分散成细小液滴；二是提供空间位阻和界面粘弹性，防止液滴在反应前期碰撞合并，也防止后期聚合物颗粒粘连结块。

与传统分散剂相比，HPMC 的优势在于：用量低（仅 0.02%–0.06% 即可稳定体系）、热稳定性好（在 50–70℃ 聚合温度区间内保持胶体保护能力）、对树脂孔隙率和表观密度有正向调控作用。目前工业上 HP**MC 已基本取代了早期使用的明胶和部分 PVA**，成为 PVC 树脂生产中不可或缺的主分散剂之一。关于 HPMC 与 CMC 的产品区别，可参考站内HPMC 和 CMC 有什么区别一文。

羟丙基甲基纤维素在PVC生产中一般加多少？

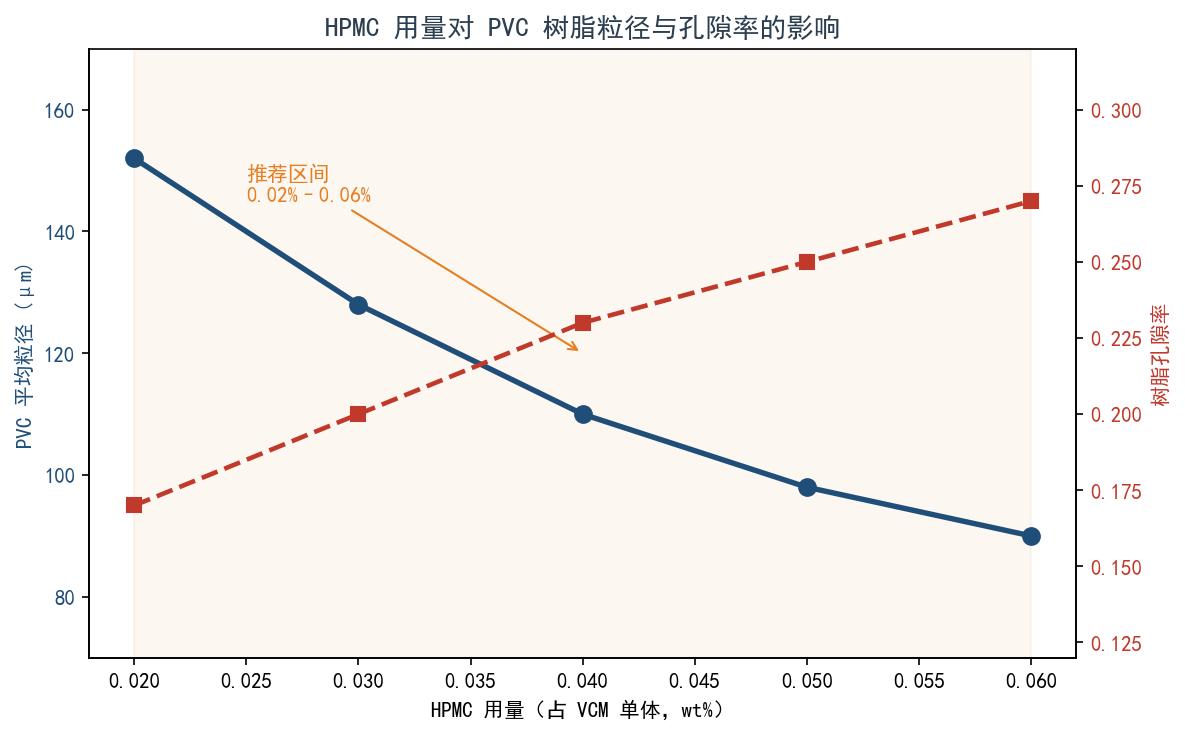

根据公开专利与厂商技术资料，HPMC 在 PVC 悬浮聚合中的典型用量范围如下：

• 单独使用时：占 VCM 单体重量的 0.02%–0.06%（专利 CN106749795A 推荐区间 0.02%–0.06%，常用约 0.04%）。
• 与 PVA 组成复合分散体系时：总分散剂用量约占 VCM 的 0.05%–0.06%，其中 HPMC-E50 型号占总分散剂的 40%–60%，其余为辅分散 PVA（Zhiwei Chemical 复合体系数据）。
• 换算为每吨 PVC 产量：HPMC 实际消耗量约为 PVC 产量的 0.025%–0.03%（Anxin Chemistry 工业数据），即每吨 PVC 树脂约需 0.25–0.3 kg 工业级 HPMC。

用量过低会导致液滴保护不足、出现粗料或粘釜；用量过高则增加体系粘度、可能影响传热和后处理。实际投加量需结合反应釜搅拌强度、水油比和目标树脂牌号通过小试验证确定。

现场案例：某PVC型材厂改用HPMC复合分散体系

山东某年产 8 万吨 PVC-SG5 型材厂，原工艺采用单一低醇解度 PVA 作分散剂，聚合温度 51℃，经常出现粗料超标（>250μm 颗粒占比超 5%）且清釜周期仅 3 批/次。技术改造后改用 60E 型 HPMC 与中醇解度 PVA 复合分散体系：HPMC 占总分散剂约 50%，总分散剂用量 0.055% 占 VCM；HPMC 凝胶温度 58–64℃ 高于聚合温度 51℃，确保全程胶体保护稳定。运行 3 个月后统计：树脂平均粒径从 145μm 降至 108μm、粒径分布变窄（PDI 从 1.8 降至 1.4），清釜周期延长至 6 批以上，增塑剂吸收速率提升约 18%。该案例说明 HPMC 在复合体系中发挥的界面调控+防粘釜双重作用对 PVC 树脂品质和装置运转率均有明显改善。

羟丙基甲基纤维素的凝胶温度和粘度怎么选？

选型的核心原则是：HPMC 的凝胶温度必须高于实际聚合温度，否则 HPMC 会在反应过程中析出、失去分散能力。PVC 悬浮聚合温度通常在 45–65℃ 区间（取决于目标分子量/聚合度），因此应选用凝胶温度高于该区间的型号。以 Kima Chemical 的 PVC 级 HPMC 为例，三个主流系列的凝胶温度与取代度参数如下：

粘度方面，PVC 主分散剂常用 20000–40000 mPa·s（2% 水溶液，20℃）的高粘型号以获得更强的界面膜强度和更细的颗粒分布；若需要辅助调节颗粒疏松度，可搭配中粘型号（如 E50 的 40–60 mPa·s 或 K100 的 80–120 mPa·s）作为复配组分。更多 HPMC 选型基础参见站内羟丙基甲基纤维素(HPMC)厂家选购指南。

HPMC和PVA做分散剂哪个效果更好？怎么复配？

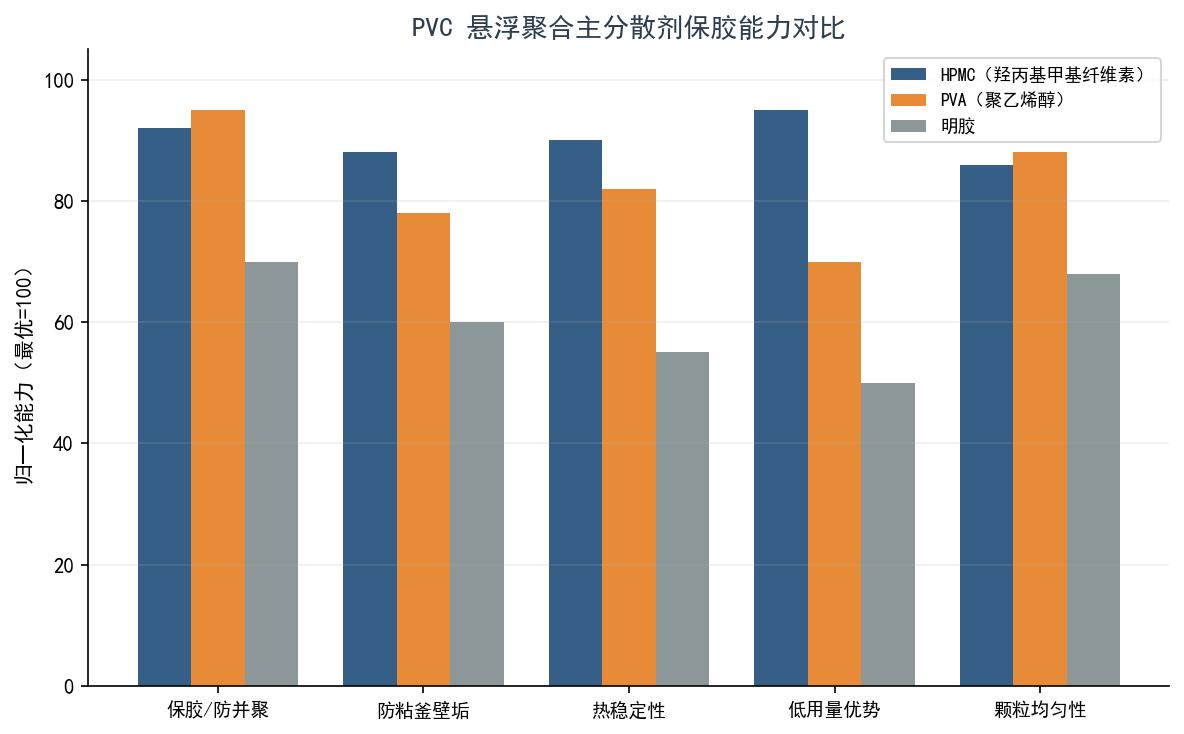

HPMC 和 PVA 是目前 PVC 悬浮聚合的两大主分散剂，各有侧重：

• HPMC：低用量即可稳定体系（0.02%–0.06%），热稳定性突出，对釜壁沉积抑制效果好，所得树脂孔隙率适中、塑化加工性能好；但单价相对较高。
• PVA：保胶能力强（尤其高醇解度 PVA 对颗粒致密度控制好），成本较低；但在高温下稳定性略弱，且易导致粘釜问题，通常需要配合防粘釜助剂。
• 复配策略：工业上常见做法是以 HPMC 为主（占复合分散剂 40%–60%），PVA 为辅。HPMC 负责界面张力和防粘釜，PVA 负责颗粒致密度和形态规整。具体比例需根据反应釜几何、搅拌桨型和目标树脂牌号调整。

用了HPMC还出现粗料或粘釜怎么办？

即使使用了 HPMC，以下几种情况仍可能导致聚合异常：

1. 粗料（颗粒过大或不规则）：先检查 HPMC 是否完全溶解（建议配成 2%–3% 母液、搅拌 40 分钟以上再投入）；其次确认用量是否在推荐区间内偏低；随后检查搅拌转速是否因机械原因下降。
2. 粘釜/壁垢增多：可能是 HPMC 凝胶温度接近或低于聚合温度导致析出，或 HPMC 纯度不够（灰分/凝胶粒子多）。更换高一个凝胶温度等级的型号（如从 60E 升至 65F）通常有明显改善。
3. 树脂孔隙率偏低、增塑剂吸收慢：适当提高 HPMC 在复合体系中的占比，或选用稍高粘度型号以增强界面膜强度、促进初级粒子间孔隙形成。
4. 批次间颗粒分布波动大：重点排查 HPMC 进料批次的一致性（不同厂家或批次的取代度和粘度可能有漂移），建立进料粘度抽检制度。

HPMC在PVC悬浮聚合中的推荐用量是多少？占单体多少百分比？

工业级HPMC在PVC悬浮聚合中的推荐用量为氯乙烯单体（VCM）重量的0.02%–0.06%；若与PVA组成复合分散体系，总分散剂约0.05%–0.06%占VCM，其中HPMC占40%–60%。折算为每吨PVC产量约需0.25–0.3 kg HPMC。

PVC悬浮聚合用HPMC应该选什么粘度和凝胶温度？

核心原则是凝胶温度必须高于实际聚合温度。聚合温度≤55℃选60E系列（凝胶58–64℃）；≤60℃选65F系列（62–68℃）；≤68℃选75K系列（70–90℃）。主分散剂粘度常用20000–40000 mPa·s（2%溶液），复配时可搭中粘型号E50（40–60 mPa·s）调节颗粒结构。

HPMC和PVA做PVC分散剂有什么区别？能不能互相替代？

HPMC优势在于低用量（0.02%–0.06%）、热稳定性好、防粘釜效果突出；PVA优势在于保胶力强、成本低。两者不能完全互相替代，工业上常以HPMC为主（占复合分散剂40%–60%）、PVA为辅进行复配，兼顾分散稳定性和成本。

PVC聚合用了HPMC还是出现粗料和粘釜怎么排查？

粗料主要查：HPMC是否完全溶解（配母液+充分搅拌）、用量是否偏低、搅拌是否正常。粘釜主要查：HPMC凝胶温度是否低于聚合温度（需升级型号）、纯度是否足够（灰分/凝胶粒子多会加剧沉积）。建议建立进料粘度抽检制度以减少批次波动。

本文数据来源：专利 CN106749795A《一种聚氯乙烯树脂的制备方法》；Kima Chemical PVC级HPMC技术手册；Zhiwei Chemical HPMC应用指南；Anxin Chemistry PVC行业HPMC产品页；百度百科「羟丙基甲基纤维素(HPMC)」条目。以上均为公开可查资料，仅供工业级应用参考。
品牌：聚隆纤维素 | 技术咨询：王伟 13280657534
延伸阅读：HPMC凝胶温度与热稳定性 · CMC在农药WDG中的应用
