CMC（羧甲基纤维素钠）完全溶解需要10-20小时，推荐水温为20-40℃，速溶型CMC可在5-15分钟内基本溶解，搅拌速度推荐100-300转/分。水温超过60℃会引起分子链降解，取代度DS≥0.6的产品水溶性更好。缓溶型CMC遇水会迅速形成凝胶外壳导致鱼眼现象。山东东达作为纤维素醚专业供应商，本文将系统讲解CMC结块的微观机理、四种防结块溶解方法及不同行业的操作差异，帮助技术人员彻底解决CMC溶解难题。
羧甲基纤维素钠（CMC）是工业应用广泛应用的水溶性阴离子聚合物之一，在食品、石油钻井、选矿浮选、涂料生产等领域用量巨大。CMC溶解质量直接影响溶液粘度稳定性和最终产品性能——溶解不良产生的不溶颗粒、鱼眼和粘度波动，是现场技术人员棘手的问题之一。与瓜尔胶相比，CMC的溶解难度更大、耗时更长，需要更精细的操作控制。
CMC粉粒接触水后，表层分子迅速水化溶解，在粉粒表面形成一层高粘度的凝胶膜。这层凝胶膜的粘度远高于周围水相，构成一道物理屏障，阻止水分子继续向粉粒内部渗透。内部干燥的CMC粉粒被外层凝胶膜包裹，形成稳定的"鱼眼"结构——外湿内干，球状或块状。
凝胶膜形成的速度取决于CMC的溶解特性。速溶型CMC的凝胶膜较薄且松散，容易被搅拌剪切破坏；缓溶型CMC的凝胶膜厚而致密，极难被破坏，鱼眼一旦形成几乎无法自行消解。这也是缓溶型CMC需要长达10-20小时静置溶解的根本原因。
鱼眼是CMC溶解中典型的缺陷，表现为溶液中悬浮着外层透明凝胶包裹内部白色干粉的球状颗粒。鱼眼的危害是多方面的：原料浪费——内部干粉无法发挥作用；粘度不达标——实际溶解量低于投料量；产品瑕疵——不溶颗粒堵塞筛网或在产品表面形成斑点。
鱼眼的成因可归纳为三个因素叠加：局部浓度过高（一次性大量投料）、搅拌不及时（投料后未立即启动有效搅拌）、粉粒过细（细粉更容易形成致密凝胶膜）。当局部粉浓度超过2%-3%时，凝胶膜形成速度远快于搅拌分散速度，鱼眼几乎不可避免。
市场上常见的CMC产品分为速溶型和缓溶型两类，其本质差异在于生产工艺和颗粒形态：
速溶型CMC：采用特殊造粒工艺，粉粒呈多孔结构或经过表面处理，水分子能快速渗透到粉粒内部，凝胶膜不易形成。速溶型CMC在适当搅拌下5-15分钟即可基本溶解，适合连续化生产和现场快速配液。缺点是价格较高、储存过程中容易吸潮结块。
缓溶型CMC：传统工艺生产的密实颗粒，粉粒内部致密、表面光滑。遇水后表面迅速形成厚实的凝胶膜，水分子渗透极慢。缓溶型CMC需要10-20小时才能完全溶解，但其粘度通常更高、价格更低，适合有时间进行长时间静置熟化的批量配制场景。
关于CMC不同型号的详细对比，可以参考CMC型号及选型指南，了解速溶型、缓溶型及其他特殊规格的技术参数。

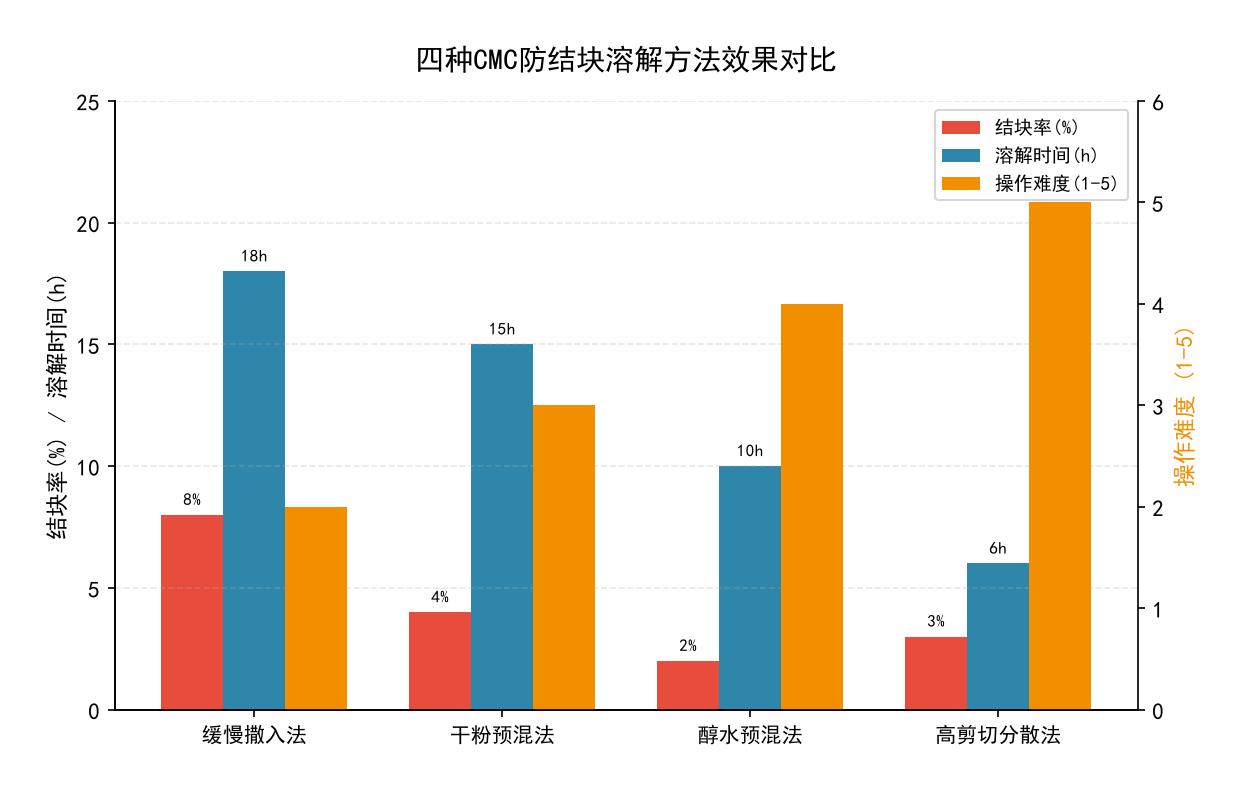

缓慢撒入法是CMC溶解的基础方法，适用于速溶型和缓溶型CMC。操作要点：
在搅拌罐中加入清水，水温20-40℃，开启搅拌器调至100-300转/分。将CMC粉末以薄层方式缓慢撒入搅拌漩涡的边缘区域，每次少量（总量控制在每次投入总量的1/10以下），确保粉粒入水后立即被水流分散。整个投料过程持续10-20分钟，投料完成后继续搅拌30-60分钟，然后静置熟化。速溶型CMC至此基本完成溶解，缓溶型需继续静置10-20小时。
缓慢撒入法的核心原则是让每一个粉粒入水后都被立即分散，避免局部浓度超过结块临界值。
当配方中含有其他粉状原料（如食盐、糖、淀粉、碳酸钙等）时，干粉预混法是防止CMC结块最有效的方法。将CMC与3-5倍重量的其他干粉在干燥状态下充分混合，使CMC粉粒被载体粉粒物理隔离。然后将混合干粉缓慢加入搅拌中的水中。载体粉粒的存在使CMC粉粒在入水时彼此分散，凝胶膜在相邻CMC粉粒之间形成之前即被分散开。
此方法在食品工业和建筑砂浆生产中应用广泛。例如，在冰淇淋生产中，将CMC与白砂糖预混后投入，在干混砂浆中将CMC与水泥、砂子预混。山东东达建议在复合配方体系中优先采用干粉预混法，操作简便且防结块效果稳定可靠。
对于高粘度等级的CMC或需要极高质量溶解的场景，可以采用醇水预混法。先用少量水溶性有机溶剂（如乙醇、异丙醇）将CMC粉末润湿成糊状——有机溶剂能渗透到粉粒内部但不引起凝胶膜形成。然后将润湿的糊状物缓慢加入搅拌的水中。由于粉粒内部已被溶剂浸润，加入水中后水分子可以从粉粒内部和外部同时渗透，凝胶膜形成速度被大幅降低。
醇水预混法虽然增加了操作步骤和溶剂成本，但对于高粘度CMC（>2000mPa·s）的溶解效果远优于直接撒入法。此法常用于高粘度CMC溶液的实验室配制和高端产品生产。
高剪切分散法利用高剪切分散器（如均质机、胶体磨、在线高剪切混合器）产生的强剪切力瞬间分散CMC粉粒。操作时将CMC粉末通过加料口引入高剪切分散区，粉粒在极短时间内（毫秒级）被剪切分散到微观尺寸。此法的优势是溶解速度极快（速溶型CMC可在5分钟内完成），但需要专业设备投入。
高剪切分散法的注意事项：剪切时间不宜过长——持续高剪切会导致CMC分子链机械断裂，降低粘度。建议先用高剪切分散2-5分钟完成初步分散，然后转至低搅拌（100-300转/分）完成后续水化。
| 参数 | 推荐范围 | 超限后果 | 控制方法 |
|---|---|---|---|
| 水温 | 20-40℃ | >60℃分子降解 | 温度计实时监控 |
| 搅拌速度 | 100-300转/分 | 过低结块，过高断链 | 调速搅拌器 |
| 加料速度 | 少量多次 | 一次投料过多必结块 | 分批缓慢投入 |
| 溶解时间 | 速溶5-15min/缓溶10-20h | 时间不足粘度不达标 | 静置熟化至粘度稳定 |
| 取代度DS | ≥0.6 | DS低水溶性差 | 选型时确认DS值 |

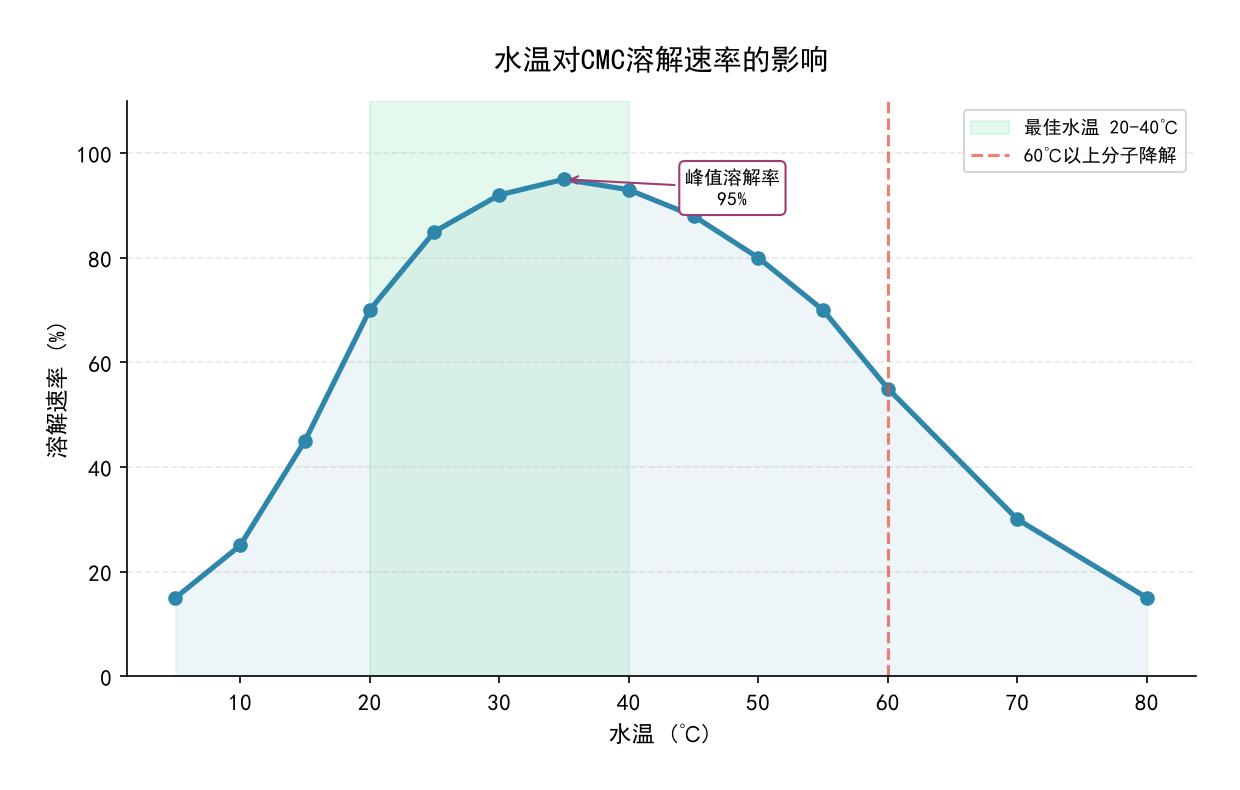

CMC的推荐溶解水温为20-40℃。在此温度范围内，水分子运动速率适中，粉粒表面水化速度不过快（有利于分散），分子链也不受热降解。温度过低（<10℃），水化速度极慢，溶解时间大幅延长。温度超过60℃，CMC分子链的糖苷键和醚键开始水解，粘度不可逆下降。与瓜尔胶类似，CMC也是热敏性高分子，必须严格控制温度上限。
CMC溶解的搅拌速度推荐100-300转/分，比瓜尔胶（300-800转/分）低。原因是CMC分子链为线性结构，对机械剪切更敏感——高搅拌速度容易切断分子链降低粘度。100-300转/分的搅拌速度既能保证粉粒分散，又能避免过度剪切。对于高粘度等级CMC，搅拌速度应取下限（100-200转/分）。
加料速度是影响结块的关键操作因素。"少量多次"是基本原则——将总投料量分成10-20份，每次投入1/10至1/20，间隔1-2分钟。对于缓溶型CMC，建议进一步降低单次投料量至1/20以下，因为缓溶型更容易形成致密凝胶膜。投料位置应选在搅拌漩涡边缘，利用水流剪切力分散粉粒。
缓溶型CMC投料搅拌完成后，需要静置熟化10-20小时才能完全溶解。静置过程中分子链缓慢舒展，凝胶膜逐渐溶解。可以通过定期检测粘度判断溶解进度——当粘度在2小时内变化不超过5%时，视为基本溶解完毕。速溶型CMC不需要长时间静置，搅拌30-60分钟即可使用。关于CMC取代度对溶解和粘度的影响，更多详细分析可参阅CMC取代度对溶解和粘度的影响。
CMC是阴离子型聚合物，分子链上的羧基对钙镁离子敏感。高硬度水（钙镁离子含量>200mg/L）中，二价阳离子会与CMC的羧基配位，导致分子链交联收缩，粘度下降甚至盐析。对于硬度较高的水质，建议先进行软化处理或加入少量螯合剂（如EDTA、六偏磷酸钠）。
CMC在pH 6-8的中性环境中最为稳定。pH<4时，CMC的羧基由盐型（-COO⁻）转化为酸型（-COOH），分子链电荷密度降低，分子间排斥力减弱，粘度下降。pH>10时，虽然粘度变化不大，但长期存放可能引起分子链缓慢降解。建议在溶解CMC前将水的pH调至中性范围。
取代度（DS）是CMC重要的质量指标之一，表示每个葡萄糖单元上被羧甲基取代的羟基平均数量。DS值直接影响CMC的水溶性、粘度和耐盐性。DS<0.4时，CMC水溶性差，不溶物含量高；DS 0.4-0.6时水溶性中等；DS≥0.6时水溶性良好。工业级CMC的DS通常在0.6-0.9之间，高DS产品不仅溶解更快，粘度稳定性也更好。关于不同粘度等级的详细选型方法，可参考CMC粘度等级选型指南。
CMC的颗粒度影响溶解速度和结块倾向。颗粒过细（<100目），比表面积大，遇水后凝胶膜形成速度极快，容易结块。颗粒过粗（>40目），比表面积小，溶解速度慢但不易结块。工业级CMC通常控制颗粒度在60-80目，兼顾溶解速度和防结块。对于速溶型CMC，通过特殊造粒工艺制备多孔颗粒，在不增加结块风险的前提下提高溶解速度。
搅拌强度（搅拌速度×搅拌时间）需根据CMC类型调整。速溶型CMC需要较高搅拌强度（300转/分×30-60分钟），缓溶型CMC需要较低搅拌强度（100-200转/分×1-2小时搅拌+10-20小时静置）。搅拌强度不足导致分散不均，搅拌强度过高导致分子链断裂。
食品工业中CMC溶解通常采用干粉预混法——将CMC与白砂糖或其他食品粉料预混后投入。水温控制在25-35℃，搅拌速度150-250转/分。食品级CMC通常为速溶型，溶解时间30-60分钟。溶解完成后需过60-80目筛，去除可能的不溶颗粒。了解更多CMC预处理方法，可参考CMC预糊化全解析。
石油钻井现场配制CMC钻井液需要快速高效。通常使用高剪切分散器或喷射混合器，将CMC粉末通过文丘管射入钻井液循环系统，利用高速液流的剪切力瞬间分散。由于钻井液体系含盐，需选用耐盐型CMC（高DS产品）或配合使用螯合剂。现场配制温度通常受环境温度影响，需根据季节调整搅拌和熟化时间。
选矿浮选使用的CMC溶液浓度较低（0.5%-1%），通常采用缓慢撒入法配制。由于选矿现场水质硬度可能较高，需关注水质对CMC溶解和粘度的影响。选矿用CMC通常选择中等粘度等级（300-1000mPa·s），溶解时间根据速溶型或缓溶型灵活调整。
涂料生产中CMC作为增稠剂使用，溶解过程在高速分散机中完成。先将部分水和润湿剂加入分散缸，开启高速分散（800-1500转/分），将CMC粉末缓慢加入分散区。高速剪切在2-5分钟内完成初步分散，然后降速至200-300转/分搅拌30-60分钟完成水化。需特别注意控制高剪切时间，避免分子链断裂导致粘度损失。
溶液中出现不溶颗粒，可能原因：CMC质量不佳（DS低、水不溶物高）、投料方式不当（一次性投料过多）、水质问题（硬度高导致盐析）、溶解时间不足。排查步骤：先过滤检测不溶物含量，对比产品规格；检查投料操作是否规范；检测水质硬度。解决方案：更换合格产品、改用干粉预混法投料、软化水质、延长溶解时间。
配制溶液粘度低于预期值，常见原因：水温超过60℃导致分子降解、搅拌速度过高导致机械断链、水质硬度过高、DS值偏低、溶解时间不足。排查时应逐一排除上述因素，重点关注水温和搅拌速度两个常见的问题源。
CMC溶液搅拌过程中产生的泡沫主要是表面活性物质（CMC本身具有表面活性）在高剪切下卷入空气所致。解决方法：降低搅拌速度避免空气卷入、加入少量消泡剂（食品级可用硅油消泡剂，工业级可用磷酸三丁酯）、静置消泡。泡沫不影响CMC溶液的实质性能，但影响外观和计量准确性。
CMC溶液在储存过程中粘度持续下降，可能原因：微生物降解（CMC是微生物营养源，长期储存易滋生细菌）、pH偏离中性、温度过高、光照。预防方法：加入防腐剂（如苯甲酸钠）、控制储存温度在25℃以下、避光储存、尽快使用。
CMC溶解操作的核心要点可以归纳为以下标准流程：
1. 准备阶段：确认CMC型号（速溶/缓溶）、DS值、粘度等级。检查水质硬度和pH（硬度<200mg/L，pH 6-8）。
2. 投料阶段：水温20-40℃，搅拌100-300转/分。CMC分10-20份缓慢撒入或与其他干粉预混后加入。投料位置在搅拌漩涡边缘。
3. 搅拌阶段：速溶型继续搅拌30-60分钟，缓溶型搅拌1-2小时后静置熟化10-20小时。
4. 验证阶段：检测粘度是否达标，过60-80目筛检查不溶颗粒。
5. 储存阶段：加防腐剂，25℃以下避光储存，尽快使用。
山东东达提醒：CMC溶解质量取决于操作细节，规范的操作流程是稳定产品质量的基石。如需技术支持，山东东达可提供现场溶解操作指导和CMC产品选型咨询服务，帮助客户优化溶解工艺、提升产品质量稳定性。
