铜钼分离用羧甲基纤维素钠(CMC)：取代度、分子量与60 mg/L用量基准怎么选

铜钼分离用羧甲基纤维素钠（CMC，英文 Carboxymethyl Cellulose Sodium）的选型，可以浓缩成三个基准参数：取代度（DS）1.5、分子量（Mw）20 万、矿浆液相用量 60 mg/L，矿浆 pH 控制在 4~6。文献混合矿试验中，该组合把辉钼矿回收率做到 80%、钼品位 44.7%，同时压住黄铜矿。取代度低于 1.0 抑制明显变弱，pH 跑出 4~6 窗口后迅速失效，分子量提到 30 万虽抑铜更彻底，却会压低辉钼矿回收率。工业级选矿用羧甲基纤维素钠的常规区间是取代度 0.7~0.9、纯度 ≥90%，铜钼分离则要挑高取代度牌号。

一、铜钼分离为什么要用羧甲基纤维素钠替代硫化钠？

斑岩型铜矿中，钼多以辉钼矿（MoS₂）与黄铜矿（CuFeS₂）共生。选厂先用混合浮选得到铜钼混合精矿，再进入"抑铜浮钼"分离作业，关键在抑制剂。

长期沿用的抑铜药剂是硫化钠、巯基乙酸钠和氰化钠，问题集中：氰化钠毒性高、尾水成本高；硫化钠单耗常在每吨混合精矿 8~12 kg，需多点分段补加；巯基类药剂在高温矿区效果易漂移。羧甲基纤维素钠是替代品中数据较多的一种：无毒、可生物降解、对硅酸盐与碳酸盐脉石亲和力强，抑制黄铜矿的同时不影响辉钼矿。矿种间的通用选型逻辑见站内选矿用羧甲基纤维素钠(CMC)选型与应用指南，分离作业的工艺位置见选矿用浮选药剂怎么选。

二、羧甲基纤维素钠是怎么把黄铜矿"按住"的？

其一，以化学吸附为主。XPS 与 FTIR 显示，羧甲基纤维素钠在黄铜矿表面的锚点是分子链上的羧基，与表面 Fe³⁺、Cu²⁺ 螯合。红外谱中羧基吸收峰从 1607 cm⁻¹ 位移到 1636 cm⁻¹，是螯合成键的直接证据。

其二，吸附后形成亲水膜，掐断电化学反应。Tafel 测试中，黄铜矿电极的腐蚀电流密度从 1.3×10⁻⁵ A·cm⁻² 降到 9.2×10⁻⁷ A·cm⁻²，即 CMC 抑制了表面 92.9% 的电化学反应位点，疏水性产物大幅减少。

辉钼矿则相反：天然疏水，对羧甲基纤维素钠吸附很弱，pH 低于 10 时吸附密度不足 1 mg/m²，黄铜矿在 pH 4~6 超过 15 mg/m²，这个差距就是选择性的来源。

三、取代度和分子量怎么选？DS 1.5、Mw 20 万是基准

取代度和分子量是两个可独立调整的变量，对铜钼分离的影响方向并不一致：

• 对黄铜矿：取代度与分子量越高抑制越强——取代度 1.5、分子量 30 万时黄铜矿回收率可压到 11.3%。
• 对辉钼矿：取代度升高有利于其上浮，分子量升高反而压低回收率，所以"低取代度 + 高分子量"会同时损伤两个指标。
• 兼顾两者的选择：取代度 1.5 + 分子量 20 万，抑铜比 30 万版本稍弱，但保住了辉钼矿回收率，是文献推荐牌号。

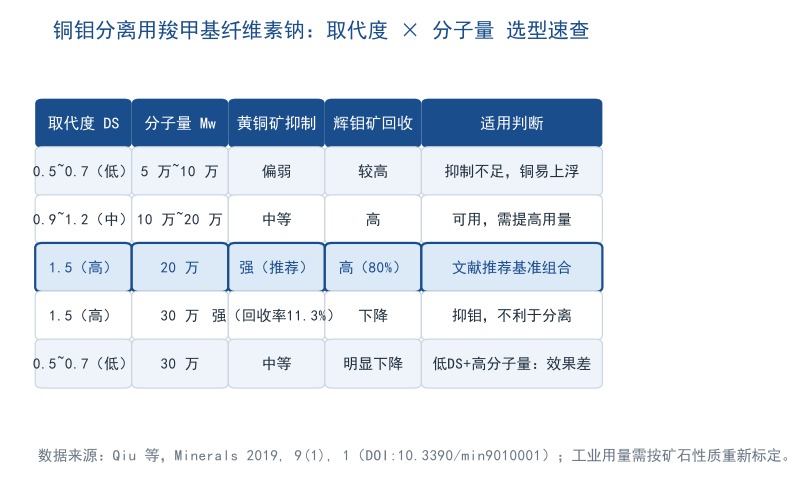

多数选矿级产品取代度落在 0.7~0.9，对钾盐、萤石、磷矿够用，用在铜钼分离上偏弱，靠加大用量补会把矿浆搞稠。取代度对溶解与粘度的规律见站内CMC取代度对溶解和粘度的影响。速查对照如下：

四、铜钼分离用羧甲基纤维素钠加多少？60 mg/L 怎么换算成 g/t

文献数据分两级：单矿物试验中 50 mg/L 即可在 pH 4~6 内完全抑制黄铜矿，辉钼矿只受轻微影响；混合矿试验把推荐用量定在 60 mg/L，此时辉钼矿回收率 80%、钼品位 44.7%。用量高于 60 mg/L 后铜的指标变化不大，但矿浆粘度上升，少量辉钼矿会损失进尾矿。

论文的 mg/L 按矿浆液相体积计，现场按 g/t 投加，需过一次换算。设矿浆浓度 25%（液固质量比 3:1），1 吨给矿对应约 3 m³ 液相，则 60 mg/L × 3000 L = 180 g/t；按同口径，50 mg/L 约合 150 g/t，与选厂实际使用的多糖类抑铜药剂量级吻合。必须强调，它是量级参考，不是可直接抄的配方：应先用烧杯试验在 40~100 mg/L 区间做梯度，锁定量级后再上工业试验。

五、pH 窗口为什么锁定在 4~6？

这个窗口是有效性边界。黄铜矿等电点在 pH 6~7 之间，只有 pH 低于 6 时矿物表面才带正电，带负电的 CMC 羧酸根才能靠静电吸附完成螯合。两个方向都会失效：

• pH 低于 4：CMC 羧基质子化，由 -COO- 转为 -COOH，失去电荷的分子链无法有效吸附，同时黄药在强酸下也会分解。
• pH 高于 6：矿物表面电位转负，与同样带负电的 CMC 相互排斥，吸附密度下降，抑制减弱。

工程上通常用硫酸把分离作业从混合浮选的碱性段降到 pH 5 左右。若前段用过石灰调浆，进入分离前要保证充分脱药，否则硫酸消耗上升、pH 易在 6 以上波动。加药时先把 pH 调到位再加 CMC 更稳。

六、选厂场景案例：铜钼混合精矿分离作业的药剂调整路径

下面按文献条件还原一个斑岩铜钼矿分离作业的调整思路。案例指标为文献值，落地前须做本厂烧杯试验。

原状况。混合精矿再磨后直接进分离粗选，抑铜药剂为硫化钠，单耗 8~12 kg/t，分三点补加；钼精矿含铜偏高且波动大，硫化钠加少了压不住铜、加多了泡沫发粘。

调整思路。主抑制剂换成高取代度羧甲基纤维素钠（DS 1.5、Mw 20 万），配成 0.5%~1% 母液，按 60 mg/L 液相基准（约 180 g/t）在再磨排矿处一次加入；用硫酸把分离 pH 稳定在 5.0~5.5；保留少量硫化钠作精选补加。

预期效果。按文献条件，钼回收率可到 80%、钼品位 44.7%，硫化钠用量大幅下降。验证顺序：先做 40 / 60 / 80 mg/L 三档梯度，复核 pH 4~6 内的变化，再上工业试验。

七、现场常见故障排查

1. 铜压不住，钼精矿含铜高。依次查四项：矿浆 pH 是否跑到 6 以上；取代度是否够 1.5；母液是否完全溶解；加药点是否设在剪切充分的位置。

2. 钼回收率反而下降（抑制过度）。先核对分子量——用到 30 万时辉钼矿回收率明显下降；再查用量是否远超 60 mg/L 基准；另需检查是否与水玻璃等抑制剂叠加。

3. 泡沫发粘、矿浆变稠。典型的 CMC 过量信号：降用量、改为分段添加，必要时调整起泡剂配比。

4. 两批药剂效果不一致。核对每批的取代度、纯度与水分，建立批次留样。溶解操作与结块预防方法见站内CMC溶解方法与结块预防全指南。

八、关于聚隆纤维素

本文由山东淄博聚隆纤维素有限公司技术部整理。公司供应工业级羧甲基纤维素钠，可按矿种提供取代度、粘度、纯度选型建议。采购要点见站内羧甲基纤维素钠(CMC)厂家选购指南。最后更新：2026-09-10

常见问题解答（FAQ）

铜钼分离用羧甲基纤维素钠，用量按多少算？

按矿浆液相体积计，文献推荐基准 60 mg/L，单矿物试验 50 mg/L 即可在 pH 4~6 内完全抑制黄铜矿；矿浆浓度 25% 时约合 180 g/t 给矿，实际用量须用烧杯试验做梯度确定。

羧甲基纤维素钠和硫化钠哪个效果更好？

定位不同。硫化钠抑铜直接、成本低，但用量大、气味重、尾水压力大；羧甲基纤维素钠无毒可降解，在取代度 1.5、分子量 20 万、pH 4~6 条件下可把辉钼矿回收率做到 80%。常以 CMC 作主抑制剂、少量硫化钠用于精选补加。

为什么我用羧甲基纤维素钠抑铜没效果？

按出现频率排序：矿浆 pH 高于 6，表面带负电导致 CMC 无法吸附；取代度偏低；母液未完全溶解或加药点剪切不足。建议按 pH→取代度→溶解→加药点顺序排查。

羧甲基纤维素钠在铜钼分离中会抑制辉钼矿吗？

正常条件下不会。辉钼矿对 CMC 的吸附密度在 pH 10 以下不足 1 mg/m2，黄铜矿在 pH 4~6 超过 15 mg/m2。但分子量用到 30 万时辉钼矿回收率会下降，推荐 20 万牌号。

选矿级羧甲基纤维素钠的取代度一般是多少？

工业级选矿用产品常见区间是取代度 0.7~0.9、纯度不低于 90%。铜钼分离对选择性要求较高，需单独选择高取代度（DS 1.5 方向）牌号，不能用通用选矿牌号直接替代。

技术部｜山东淄博聚隆纤维素有限公司
