CMC（羧甲基纤维素钠）的取代度DS对溶解性和粘度的影响并非简单的"越高越好"：DS<0.3时呈碱溶性，DS≥0.5时完全水溶，DS≈1时粘度达到拐点峰值，DS>1后醚化反应断裂纤维素主链导致粘度下降30-40%。工业级CMC的DS范围通常为0.4-1.5，食品级为0.6-0.9，不同DS区间的溶解速度、粘度水平和稳定性表现存在显著差异。
为什么DS=0.9的CMC溶解快、粘度高、耐盐好，而DS=1.5的CMC反而粘度暴跌30%？取代度与性能的关系，远比"越高越好"复杂得多。很多采购商在选型时只关注粘度等级，却忽略了DS这一分子层面的核心参数——而正是DS决定了CMC在特定体系中的实际表现。下面从葡萄糖单元的分子结构入手，把DS怎么影响溶解性、粘度和稳定性讲清楚，搞懂DS-粘度的倒U型曲线，再给你一套取代均匀性品控方法和不同DS区间的选型框架。关于CMC取代度DS的基本概念，站内已有入门文章可供先行了解。
CMC的理论最大DS=3，工业实际DS范围为0.2-1.5，这一参数直接决定了分子链的电荷密度、水合能力和空间构象。

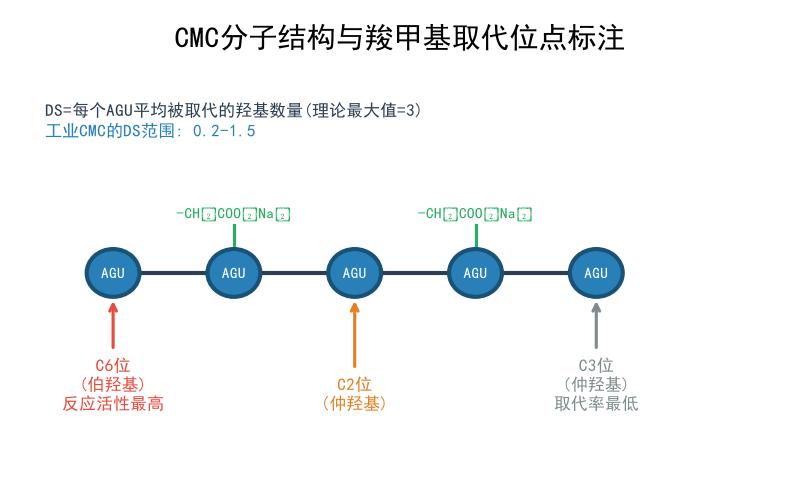

CMC的分子骨架是纤维素，由β-D-葡萄糖单元（AGU）通过β-(1→4)糖苷键连接成长链。每个AGU含有三个游离羟基，分别位于C2、C3和C6位。其中C6位的伯羟基反应活性最高，C2和C3位的仲羟基活性次之。羧甲基化反应主要发生在C6位，其次是C2位，C3位取代率最低。
三个羟基的可反应性意味着每个AGU最多可接入3个羧甲基，这就是DS理论最大值为3的由来。但在实际工业生产中，受反应条件（温度、碱浓度、溶剂体系）的限制，DS通常控制在0.2-1.5范围内。
DS（Degree of Substitution，取代度）定义为每个AGU上平均被羧甲基取代的羟基数量。DS=0意味着完全未改性（纯纤维素），DS=3意味着所有羟基都被取代（理论极限）。工业级CMC的DS范围：
在CMC的醚化反应中，羧甲基（-CH₂COO⁻Na⁺）通过醚键连接到纤维素分子链上，且羧甲基本身不含可继续反应的羟基，因此不会形成支链，MS=DS。这与HPG（羟丙基瓜尔胶）不同——HPG的羟丙基含有仲羟基可继续反应形成支链，因此HPG用MS（可>3）而CMC用DS（≤3）。
天然纤维素结晶度高达60-70%，当DS提高至1.0时结晶度降至30-40%，这一变化直接决定了CMC从碱溶性到水溶性的转变。
天然纤维素分子链通过大量分子间氢键形成高度有序的结晶区，结晶度达60-70%，这是纤维素不溶于水的根本原因。羧甲基化反应将体积较大的羧甲基（-CH₂COO⁻Na⁺）接入分子链，产生两个效应：
当DS从0逐步提高时，结晶度持续下降：DS=0.3时结晶度约50%，DS=0.5时约40%，DS=1.0时降至30-40%，此时分子链已基本无序化，水分子可自由渗透。
DS对溶解性的影响存在明显的"门槛效应"：
| DS范围 | 溶解性表现 | 1%水溶液外观 |
|---|---|---|
| DS<0.3 | 碱溶性（仅溶于稀碱液） | 不溶，有大量颗粒 |
| 0.3≤DS<0.5 | 部分水溶（溶胀为主） | 浑浊，有凝胶颗粒 |
| 0.5≤DS<0.8 | 水溶（溶解较慢） | 基本透明，轻微浑浊 |
| DS≥0.8 | 快速水溶 | 完全透明，无颗粒 |
低DS CMC在溶解时更容易出现"鱼眼"现象——粉末表面快速水化形成凝胶包裹层，阻碍内部粉末继续溶解，形成未水化的凝胶颗粒。其根本原因是低DS分子链的水合速率慢，表层水化后形成的凝胶层致密且不易破坏。
高DS CMC（DS≥0.8）由于分子链上羧基密度高，水合速率快且均匀，表层凝胶层较为松散，内部粉末可继续水化，鱼眼问题显著减少。这也是为什么在要求高透明度的应用（如食品、医药辅料）中，通常选择DS≥0.7的CMC。

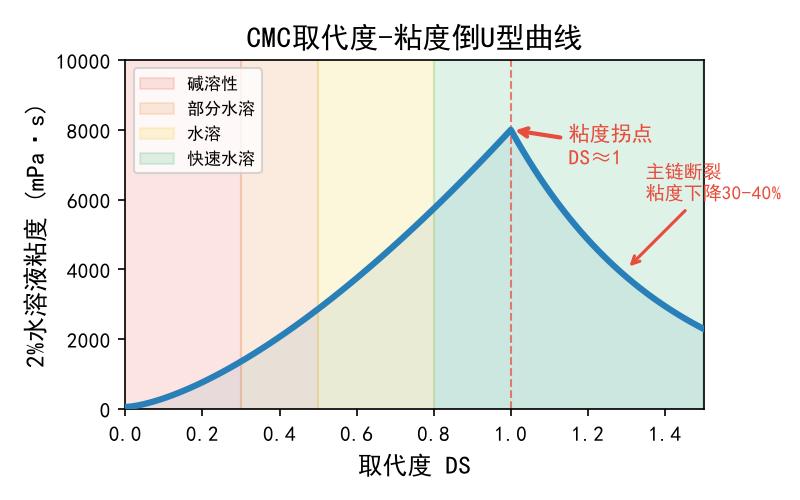

DS与粘度的关系不是线性正相关，而是呈现"倒U型"曲线：DS≈1为粘度拐点，DS>1后醚化反应断裂纤维素主链，粘度下降30-40%。
在DS从0到1的区间内，随着羧甲基的引入，分子链上的阴离子电荷密度逐渐增加。同种电荷之间的静电排斥力使原本卷曲的分子链逐渐伸展为更舒展的构象，分子链的有效流体力学体积增大，分子间缠结增多，宏观表现为粘度持续升高。
同时，羧基的水合作用增强了分子链周围的水化层厚度，进一步增大了分子链的有效体积。这两个效应协同作用，使得在DS<1的区间内，DS越高粘度越大。
当DS接近1时，粘度达到峰值——这是静电排斥增强效应与分子量降解效应的平衡点。在此点之前，静电排斥增强占主导，粘度上升；在此点之后，分子量降解效应开始占主导，粘度下降。
DS>1后，要实现更高的取代度，需要更剧烈的反应条件（更高温度、更长反应时间、更强碱浓度）。这些剧烈条件会导致纤维素主链的糖苷键断裂——即聚合度（DP）降低，分子量下降。分子量降低直接导致分子链变短、缠结减少、有效流体力学体积缩小，粘度随之下降。
根据实验数据，DS从1.0提高到1.5的过程中，粘度下降幅度可达30-40%。这就是DS-粘度倒U型曲线的分子机理。
以下数据表展示了不同DS区间下CMC粘度的典型变化趋势（以2%水溶液、25℃、Brookfield粘度计测量为基准）：
| DS区间 | 分子量变化趋势 | 链构象 | 粘度变化 | 典型粘度（2%, 25℃） |
|---|---|---|---|---|
| 0.2-0.4 | 高（主链完整） | 卷曲（电荷不足） | 低 | 50-200 mPa·s |
| 0.4-0.7 | 高 | 逐步伸展 | 快速上升 | 200-2000 mPa·s |
| 0.7-1.0 | 较高 | 充分伸展 | 接近峰值 | 2000-8000 mPa·s |
| 1.0-1.2 | 开始下降 | 伸展但链变短 | 开始下降 | 1500-5000 mPa·s |
| 1.2-1.5 | 显著下降 | 短链伸展 | 明显下降 | 500-2000 mPa·s |
这是CMC选型中最重要的反直觉知识点：低粘度CMC（如2%水溶液≤300 mPa·s）的DS通常为0.6-0.8，而高粘度CMC的DS可能只有0.5-0.7。很多人直觉上认为"粘度高=取代度高"，实际恰恰相反。
原因在于：低粘度CMC的生产工艺通常采用更充分的醚化条件（更高温度、更长时间），这些条件一方面使DS提高（取代更完全），另一方面使分子链断裂更严重（分子量降低）。最终结果是DS高但分子量低，宏观表现为低粘度。搞清楚这一点，选型时就不会踩坑——选择低粘度CMC时，不应假设其DS低，反而要关注其DS是否满足耐盐/耐酸等功能需求。关于CMC全套技术指标体系，站内有详细解读文章。
DS>0.8时CMC的耐酸、耐盐性能明显增强，高DS的"链内配位"保护机制是耐钙性的分子基础。
DS对CMC抗盐性的影响机制是：DS越高，分子链上的羧基密度越高，在盐溶液中虽然静电屏蔽效应使部分电荷被中和，但剩余的未屏蔽电荷仍足以维持分子链的一定伸展度，保留较高的有效流体力学体积和粘度。低DS CMC在盐水中电荷被完全屏蔽后，分子链迅速卷曲，粘度急剧下降。
DS>0.8时，CMC的耐酸性能明显增强。在酸性环境中，羧基（-COO⁻）质子化为羧酸（-COOH），失去电荷后分子链会卷曲。但高DS CMC由于羧基密度高，即使部分质子化，仍有足够的未质子化羧基维持链伸展。此外，高DS CMC在酸性条件下的溶解性更好，不易发生酸析出。
高DS CMC对Ca²⁺的耐受性优于低DS产品。其分子机理是"链内配位"保护机制：高密度羧基可以在同一分子链内与Ca²⁺形成配位，将Ca²⁺"束缚"在链内，减少链间交联导致的絮凝。低DS CMC羧基密度低，Ca²⁺更容易在链间形成交联桥，导致分子链聚集体絮凝。关于CMC耐盐性选型的深度分析，可参阅关联站点文章。
优质CMC的批次间DS波动≤±0.05，但平均DS相同的两批产品，取代均匀性差异可能导致盐水粘度相差数倍——这是品控中最容易被忽视的盲区。
常规检测方法（如酸碱滴定法）测量的是CMC的平均DS——即所有分子链上羧甲基取代数量的统计平均值。但平均DS无法反映取代基在分子链上的分布情况。两批平均DS同为0.7的CMC，一批可能是每个AGU均匀取代0.7个羧甲基，另一批可能是50%的AGU完全未取代、50%的AGU取代1.4个——两者的平均DS相同，但性能表现天差地别。
取代不均匀的CMC分子链上存在"低取代区"和"高取代区"交替分布。在纯水中，高取代区充分水化可以"带动"低取代区溶解，整体性能尚可。但在盐水中，低取代区的电荷被屏蔽后迅速卷曲，成为分子链上的"局部弱点"，导致整个分子链的有效流体力学体积急剧缩小，粘度崩塌。这就是为什么有些CMC在纯水中表现正常，但在盐水中粘度断崖式下降的根本原因。
CMC的醚化工艺对取代均匀性有决定性影响：
评估取代均匀性需要借助高级分析手段：
在品控实践中，建议要求供应商提供批次间DS波动数据（优质产品≤±0.05）和盐水粘度保留率数据，综合评估取代均匀性水平。
不同DS区间的CMC适用于不同的应用场景，选型时应从应用需求出发反推DS区间，而非盲目追求高DS。关于CMC粘度等级与选型，站内有配套的粘度选型指南可供联动参考。
适用于建材砂浆、普通粘合剂、低档造纸施胶等对耐盐/耐酸无特殊要求的场景。该区间CMC成本低，水溶性基本满足要求，但在含盐或酸性体系中粘度保持率较差。
适用于纺织印染、造纸施胶、陶瓷粘结等主流工业应用。该区间CMC水溶性良好（1%溶液基本透明），粘度适中，耐盐性可满足一般工业配方需求，是市场主流产品。关于CMC在纺织印染中的应用，站内有专题文章可供参考。关于CMC在陶瓷生产中的应用，站内也有专题文章可供参考。
适用于石油钻井液、含盐体系食品、选矿浮选等需要高耐盐/耐酸性能的场景。该区间CMC在盐水和酸性环境中粘度保持率显著优于标准型，是功能型选型的核心区间。
适用于酸性食品（如酸性乳饮料、果酱）、医药辅料等对溶解透明度和耐酸性能有极高要求的场景。该区间CMC粘度因分子量降解而有所降低，但透明度和耐酸/耐盐性能优异。需要注意的是，DS>1.0后成本显著上升，且性能提升幅度递减，应根据实际需求权衡选择。

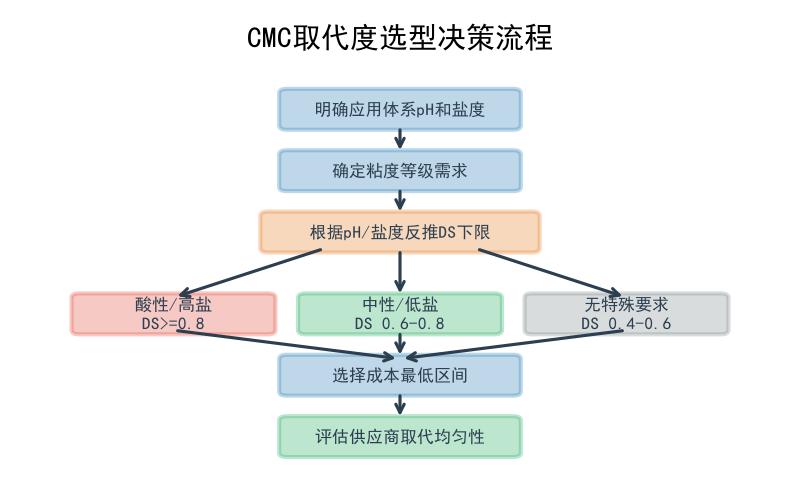

完整的DS选型决策流程如下：
DS的测定方法直接影响品控精度，酸碱滴定法成本最低但精度受操作影响，¹H-NMR法最精确但设备要求高。
酸碱滴定法是工业中最常用的DS测定方法。原理是将CMC样品灰化后用酸溶解，再用标准碱溶液滴定过剩酸，通过计算钠含量反推DS。该方法成本低、操作简便，但精度受灰化条件、滴定终点判断等因素影响，适合日常品控筛查。
元素分析法通过测定CMC样品中钠元素的含量来计算DS。该方法结果稳定、重现性好，但需要元素分析仪等专业设备，适合作为仲裁方法和定期校验手段。
¹H-NMR法通过分析核磁共振氢谱中不同化学位移的质子信号强度，不仅可以计算平均DS，还能分析C2/C3/C6位的取代比例分布，是检测DS和取代均匀性的权威方法。但设备成本高、操作复杂，主要用于研发和高端品控场景。
A: DS（取代度）是每个葡萄糖单元上被取代的羟基平均数量，理论最大值为3；MS（摩尔取代度）是每个葡萄糖单元上接入的改性基团摩尔数。对于CMC，由于羧甲基不含可继续反应的羟基，不会形成支链，因此MS=DS。而对于HPG（羟丙基瓜尔胶），羟丙基含有可继续反应的羟基可形成支链，MS可大于3，因此用MS而非DS。
A: 不是。DS与粘度呈"倒U型"曲线关系：DS<1时，DS越高静电排斥越强、分子链越伸展，粘度升高；DS≈1为粘度拐点；DS>1后，剧烈的醚化反应条件导致纤维素主链断裂、分子量下降，粘度反而降低30-40%。因此高DS不等于高粘度，选型时需同时关注DS和粘度等级两个参数。
A: 取决于应用场景。如果体系为中性或低盐、对耐酸耐盐无特殊要求，DS 0.7即可满足且成本更低；如果体系含盐或偏酸性，需要较高的耐盐耐酸性能，则应选择DS 0.9。在食品级应用中，DS 0.7-0.9是主流范围，可根据配方体系的pH和盐含量在两者间选择。
A: 取代均匀性需通过¹H-NMR核磁共振法（分析C2/C3/C6位取代比例分布）、GPC凝胶渗透色谱（分析分子量分布宽度）和盐水粘度稳定性测试（在不同浓度NaCl中测粘度保留率）来综合评估。常规酸碱滴定法只能测平均DS，无法反映取代分布均匀度。
A: 低粘度CMC的生产通常采用更充分的醚化条件（更高温度、更长时间），一方面使羧甲基取代更完全（DS升高），另一方面使纤维素主链断裂更严重（分子量降低）。最终结果是DS高但分子量低，宏观表现为低粘度。因此低粘度CMC的DS通常在0.6-0.8，而高粘度CMC的DS可能只有0.5-0.7。
说白了，CMC的DS选型就四件事：理解分子机理、把握倒U型规律、关注取代均匀性、按需匹配DS区间。DS不是越高越好——DS<1时提高DS可增强溶解和粘度，DS≈1是粘度拐点，DS>1后分子量降解导致粘度下降。取代均匀性是平均DS无法反映的品控盲区，直接影响盐水粘度稳定性。
划重点：
山东东达纤维素专注于羧甲基纤维素钠（CMC）系列产品研发与生产，提供DS 0.4-1.5全范围CMC产品，采用乙醇-水混合介质法均匀醚化工艺，取代均匀性优于传统水媒法工艺。如需获取针对您应用体系的CMC选型技术方案，欢迎搜索"山东东达纤维素"了解更多产品信息。
