保温砂浆用HPMC：抗沉降下垂机理、粘度掺量选型与施工要点

保温砂浆中HPMC（羟丙基甲基纤维素）的常规掺量为干粉料的0.35%~0.60%，常用粘度档为150000~300000 mPa·s（2%水溶液、25℃）。其核心作用可以概括成一句话：靠足量保水维持水泥水化与轻骨料表面吸水之间的用水平衡，靠增稠产生的屈服应力托住聚苯颗粒与玻化微珠，使浆体不分层、不垂落、不掉砂，同时改善和易性，让上墙批刮更顺滑。

最后更新：2026-09-08｜作者：聚隆纤维素技术部

保温砂浆为什么要用HPMC抗沉降？

保温砂浆以胶粉聚苯颗粒或玻化微珠为轻骨料，容重低、表面吸水，与普通砂浆相比存在两个突出矛盾：一是水泥水化需要持续的水分供给，而轻骨料在拌和开始就抢水；二是骨料本身太轻，浆体稍稀就上浮分层，稍稠又难以搅拌。HPMC正是针对这两个矛盾的关键外加剂，其机理主要有三点。

一是保水。HPMC在水泥颗粒与轻骨料表面形成保水膜，把自由水留在浆体内部，让水化反应持续进行；保水不足时，粘结层水分被基层和骨料"抽干"，粘结差、掉砂随之出现。二是增稠抗沉降。HPMC提高浆体的屈服应力，形成足以托住轻骨料的结构力，既防止聚苯颗粒、玻化微珠上浮分层，也防止施工垂落。三是改善和易性，浆体润滑柔顺，批刮省力、易收光。

这些性能对应到标准层面，GB/T 20473《建筑保温砂浆》对干密度、抗压强度、软化系数均有明确要求，浆体不稳定时上述指标都难以达标，因此行业通行做法是把HPMC作为保温砂浆配方中的核心组分之一来对待。

保温砂浆HPMC掺量多少合适？

常规掺量区间为干粉料的0.35%~0.60%。在该区间内，浆体屈服应力随掺量升高而增大，抗下垂能力相应增强；低于0.35%时屈服应力往往不足以托住轻骨料，高于0.60%则容易发稠、难搅拌。不同体系的参考掺量如下：

• 胶粉聚苯颗粒保温砂浆：骨料吸水快，掺量宜取0.45%~0.60%；
• 玻化微珠保温砂浆：闭孔率高、吸水相对慢，掺量0.35%~0.50%通常即可满足；
• 机械喷涂工况：可比手工抹涂按试拌结果微调，先小试再上墙。

掺量与抗下垂能力的关系可参考下图：0.35%附近浆体开始进入抗垂落安全区；到0.60%时，玻化微珠浆体屈服应力约78Pa，足以托住骨料不再垂落。

玻化微珠砂浆HPMC粘度档怎么选？

常用粘度档为150000~300000 mPa·s（2%水溶液、25℃）。粘度越高，增稠与抗沉降能力越强，但溶解速度和拌和性随之下降，所以选型遵循"高粘度配低掺量"的原则，反过来低粘度档就要靠掺量补足结构力。

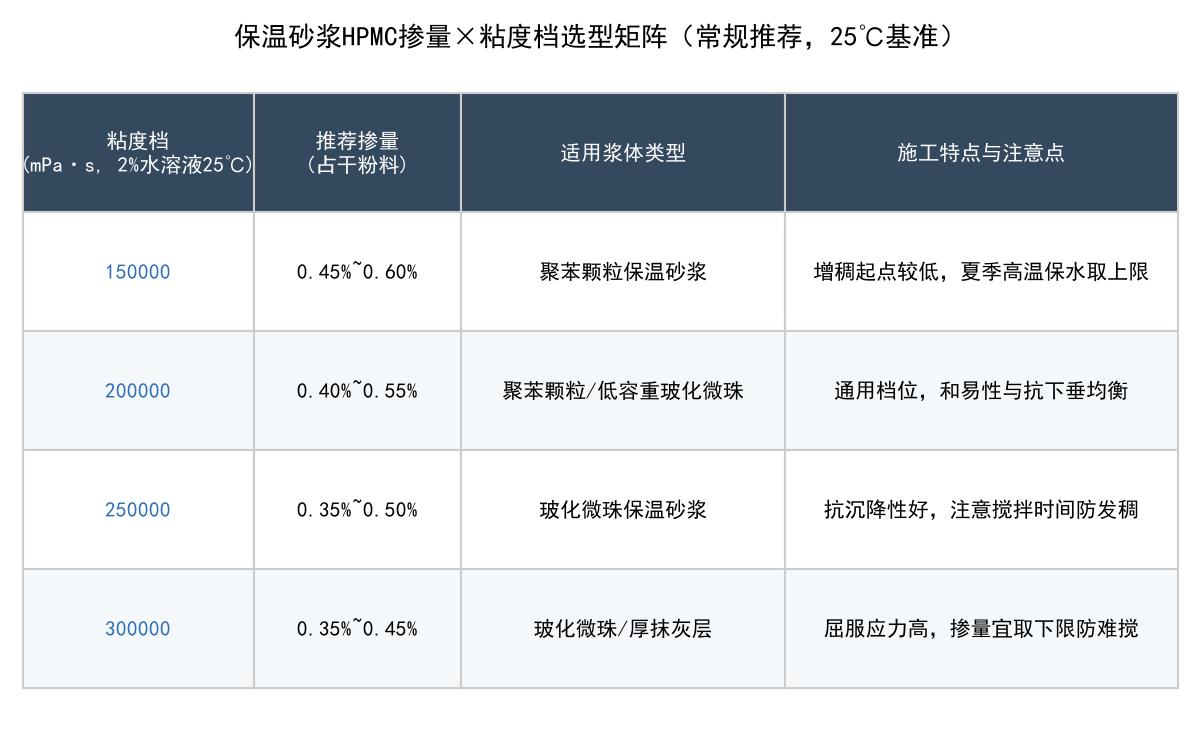

具体而言：250000档配0.35%~0.50%掺量是玻化微珠砂浆的常用组合；300000档屈服应力高，掺量宜取0.35%~0.45%的下限区域，防止发稠难搅；150000~200000档多用于聚苯颗粒砂浆，掺量相应上调到0.40%~0.60%。各档位的对应关系见下表。

HPMC掺量不足或过量会怎样？

掺量不足的现场症状很典型：料浆偏稀、聚苯颗粒或玻化微珠上浮分层、上墙后垂落掉砂、与基面粘结不牢。这些症状在搅拌桶里就能提前发现——静置片刻骨料"漂"到表面，说明屈服应力不够，应先补掺量再做其他排查。

掺量过量同样要付出代价：浆体发稠难以搅拌，拌和过程引气过多，干密度偏低、强度下降，同时水化放缓出现缓凝，低温环境下问题还会加重。所以不建议抱着"多加更保险"的想法超量使用——超量换不来成比例的抗下垂提升，反而损失施工性和力学性能。

冬季夏季施工HPMC掺量怎么调整？

温度会同时改变浆体状态和水分蒸发速度，掺量应随之微调。冬季低温下HPMC溶解偏慢、浆体偏稠，可在区间内适当下调，或换用较低粘度档，并配合温水拌和；夏季高温下水分蒸发快，保水压力明显增大，应取区间上限，必要时用到0.60%，并通过试拌确认状态后再批量施工。

调整的前提始终是试拌：每批材料进场后，参考GB/T 20473及JC/T 992所体现的行业通行做法，测稠度、湿密度与抗垂落表现，再确定当季掺量，避免凭感觉一步到位。另需注意，无论掺量上调还是下调，加水量都应保持固定——靠掺量而非加水来调稀稠，否则稠度变化无法归因，试拌结果也失去参考价值。

保温砂浆搅拌熟化上墙有哪些施工要点？

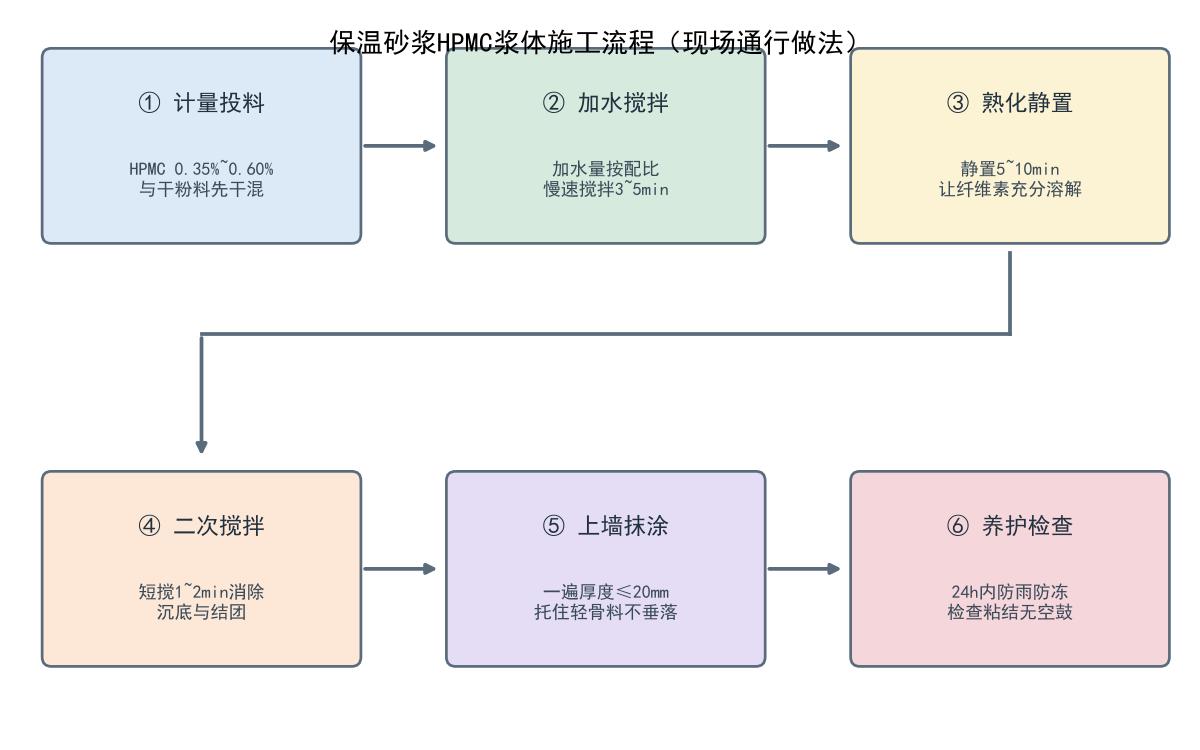

HPMC能否充分发挥作用，与搅拌、熟化、上墙的顺序和细节密切相关。现场通行做法可归纳为六步流程：

• 计量投料：HPMC按0.35%~0.60%与干粉料预先干混均匀，防止结团；
• 加水搅拌：按配合比加水，慢速搅拌3~5min；
• 熟化静置：静置5~10min，让纤维素充分溶解；
• 二次搅拌：短搅1~2min，消除沉底与结团；
• 上墙抹涂：一遍厚度宜控制在20mm以内，靠屈服应力托住轻骨料；
• 养护检查：24h内防雨防冻，检查粘结面无空鼓。

其中熟化环节容易被省略，但HPMC溶解不充分时，保水和增稠能力都要打折扣，不少掉砂问题恰恰源于此。

保温砂浆HPMC使用常见问题

Q：保温砂浆HPMC掺量是不是越多越好？
A：不是。超过0.60%后浆体发稠难搅拌、引气增多、水化放缓出现缓凝，抗下垂改善有限，强度反而下降。掺量应在0.35%~0.60%区间内通过试拌确定。

Q：玻化微珠砂浆和聚苯颗粒砂浆能用同一粘度的HPMC吗？
A：可以同档，但掺量组合不同。聚苯颗粒吸水快，常用150000~200000 mPa·s档配0.45%~0.60%掺量；玻化微珠常用250000~300000档配0.35%~0.50%掺量，以试拌抗垂落效果为准。

Q：保温砂浆上墙后掉砂，一定是HPMC的问题吗？
A：不一定。掉砂的常见原因有三：HPMC掺量不足或保水不够、加水量超标稀释浆体、一次抹涂过厚超出屈服应力承载。应先核查配合比与施工厚度，再排查纤维素质量。

Q：冬季低温施工，HPMC掺量要加大吗？
A：一般不建议加大。低温下浆体本就偏稠，再加大掺量容易出现难搅拌与缓凝；更稳妥的做法是适当下调掺量或换用较低粘度档，并配合温水拌和与保温养护。

相关阅读：大规格瓷砖用HPMC抗滑移选型｜外墙腻子HPMC夏季保水调整｜HPMC保水率与砂浆开放时间｜CMC与HPMC复配在干混砂浆中的应用
