大规格瓷砖（750×1500mm以上岩板、大板）瓷砖胶抗滑移的核心是把HPMC粘度提到100000~200000 mPa·s、掺量按干料重的0.30%~0.40%控制，配合C2级瓷砖胶配方与薄贴工艺，滑移量可稳定控制在0.5mm以内（JC/T 547-2017抗滑移要求）。普通粘度等级（75000~100000 mPa·s）用于400×800mm以下常规砖即可，盲目提粘度会牺牲开放时间和施工顺滑度。
最后更新：2026-09-05｜作者：聚隆纤维素技术部
瓷砖上墙后向下位移的驱动力是砖体自重产生的剪切应力。一块750×1500mm、厚度12mm的岩板重约33kg，是400×800mm常规砖（约7kg）的4.7倍，作用于胶粘层的剪切载荷同步放大。HPMC在瓷砖胶中形成的三维网状结构提供"静态屈服应力"——屈服应力高于砖体剪切应力时，胶浆表现为固体状态，砖不下滑；屈服应力不足时，胶浆发生蠕变流动，表现为滑移。
HPMC粘度越高、掺量越大，体系屈服应力越高。但两者都有上限：粘度超过200000 mPa·s后，胶浆变稠发"死"，梳条时不易成棱、瓷砖揉压困难；掺量超过0.45%后，开放时间过长反而延长初凝，重砖上墙风险增加。因此大砖配方的思路是"粘度为主、掺量为辅"：优先升粘度等级，掺量控制在0.30%~0.40%区间微调。
瓷砖胶用HPMC以2%水溶液、20℃旋转粘度计实测值为准，行业常用三档：
同粘度等级下，不同厂家的抗滑移表现还取决于凝胶温度（60~75℃为宜，保证夏季水化正常）和取代均匀性。选型时以现场刮板试验为准：将胶浆梳成齿条，贴砖垂直静置2分钟，齿条不塌陷、砖体无下滑即为合格起点。
不同粘度等级与掺量组合的抗滑移实测趋势（400×800mm砖、10mm厚贴、2min静置）：

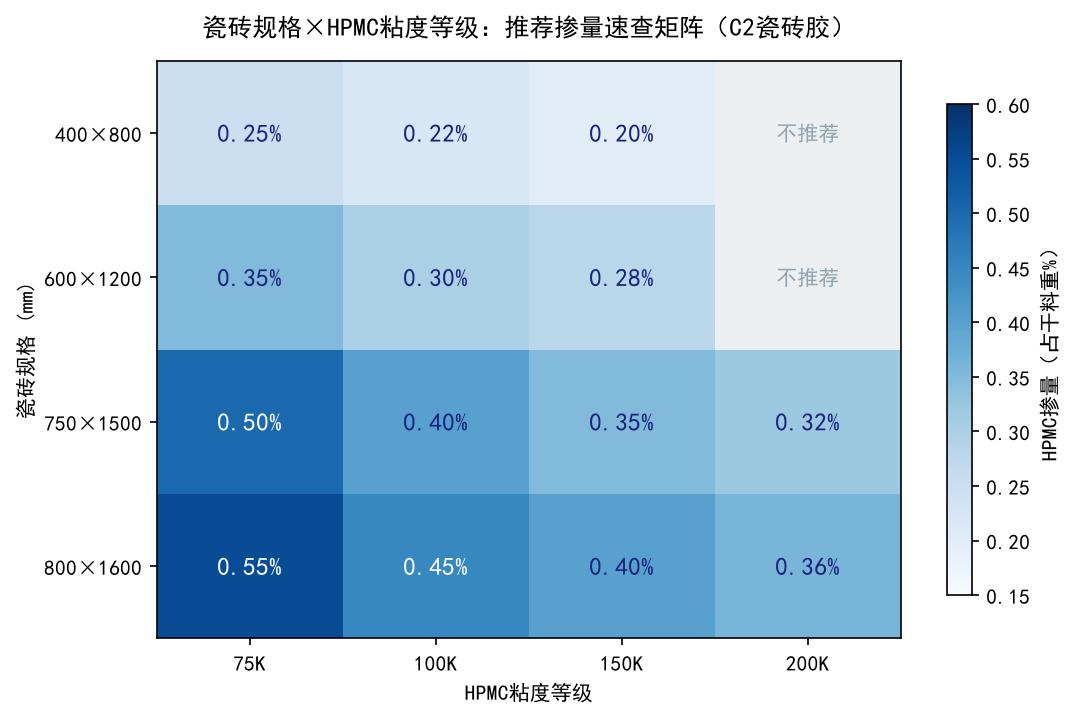

按砖体规格与施工面，推荐组合如下（C2水泥基瓷砖胶，砂:水泥=4:1基准）：
使用要点：①矩阵给出的是HPMC掺量区间，实际以胶浆"竖得起、刮得动"为调准目标；②掺量从区间下限起试，滑移超标再加，每次上调0.03%~0.05%；③夏季高温低湿环境，水化加快、有效粘度下降，可在区间内取上限。

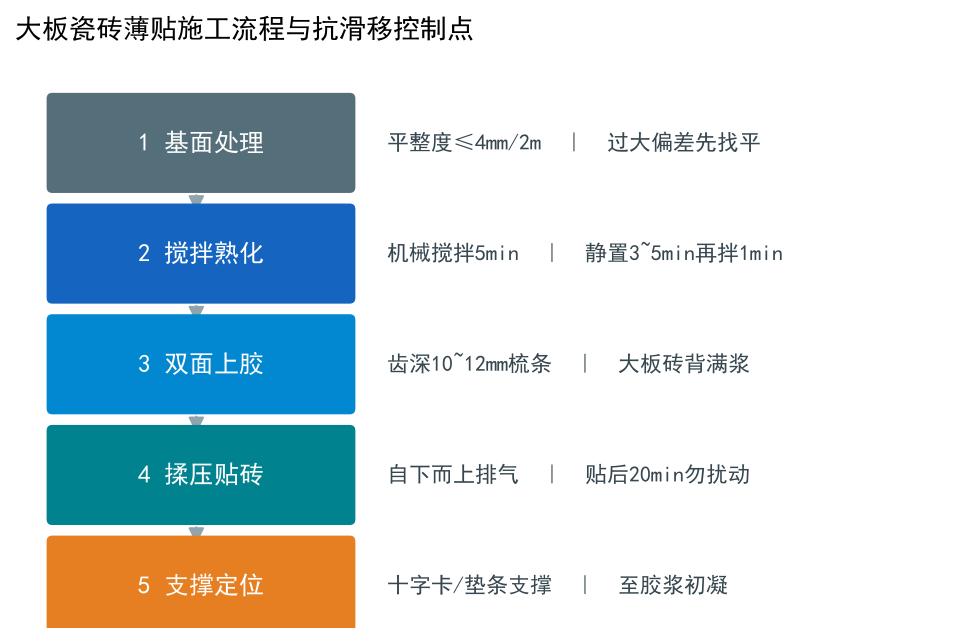

配方达标只是前提，大板抗滑移一半靠工艺：
35℃以上、相对湿度低于50%时，胶浆表层失水速率可达常温的2~3倍，表层HPMC浓度骤升形成"结皮"，里层尚未水化，胶浆整体屈服应力下降，滑移风险反而升高。对策：①掺量取区间上限；②分批搅拌、单批40分钟内用完；③基面提前喷水润湿（无明水）；④避开11:00~15:00高温时段施工。
Q：HPMC加到多少抗滑移就够，还能再加吗？
A：常规砖0.25%~0.30%、大板0.30%~0.40%基本达标。超过0.45%后胶浆过稠，梳条不成棱、揉压排气困难，粘结强度反而下降，不建议继续加量。
Q：抗滑移是靠HPMC还是靠淀粉醚？
A：两者机理不同。HPMC提供基础屈服应力（主承载），淀粉醚提供即时触变性（贴后快速"锁住"）。大板配方建议HPMC 0.30%~0.40%+淀粉醚0.03%~0.05%复配，比单加HPMC成本更低。
Q：粘度20万mPa·s的HPMC是不是任何瓷砖胶都能用？
A：不是。高粘度HPMC用在C1级普通瓷砖胶里会明显拖慢开放时间、增加搅拌功耗，机械施工时甚至堵泵。粘度等级要与砖体规格、施工方式（手工/机械）匹配。
相关阅读：瓷砖胶用HPMC：保水、抗滑移与开放时间如何平衡？｜瓷砖胶用HPMC：黏度选择与掺量速查｜HPMC在瓷砖胶中的应用与选型指南｜工业级CMC与HPMC复配协同效应及其在干混砂浆中的应用｜HPMC保水率与砂浆开放时间：纤维素醚保水机理、测试方法与掺量优化
