羟丙基甲基纤维素(HPMC)在自流平水泥中的应用：流动度、凝结与掺量

结论：羟丙基甲基纤维素（HPMC）是自流平水泥里常用的保水、增稠、防沉降助剂，能改善流动度稳定性、减少离析与浮浆。干粉砂浆中典型添加量 0.02%–0.10%（占干粉），粘度多选 40000–100000 mPa·s。选型要兼顾流动度、开放时间与抗开裂，下面逐条说明。

自流平水泥为什么要加 HPMC？

自流平靠自身流动性找平，但纯水泥基体系水分易迁移、骨料易沉降，出现离析、浮浆、开裂、分层。HPMC 溶于水形成网络，①保水减缓水分蒸发与被基层吸走；②增稠提高屈服值、抑制沉降；③改善施工性让浆体顺滑、泵送稳定。关于HPMC的溶解与冷水型选择，可参考HPMC溶解温度站内说明。

HPMC 在自流平里起什么作用？

具体四点：①保水，保证水泥充分水化、减少塑性开裂；②增稠悬浮，让细骨料均匀悬浮、降低离析；③调节流变，提供适度触变，静止抗沉、泵送易流；④改善表面，减少浮浆与气孔。它是"稳体系"的助剂，不替代减水剂或消泡剂，而是与之协同。

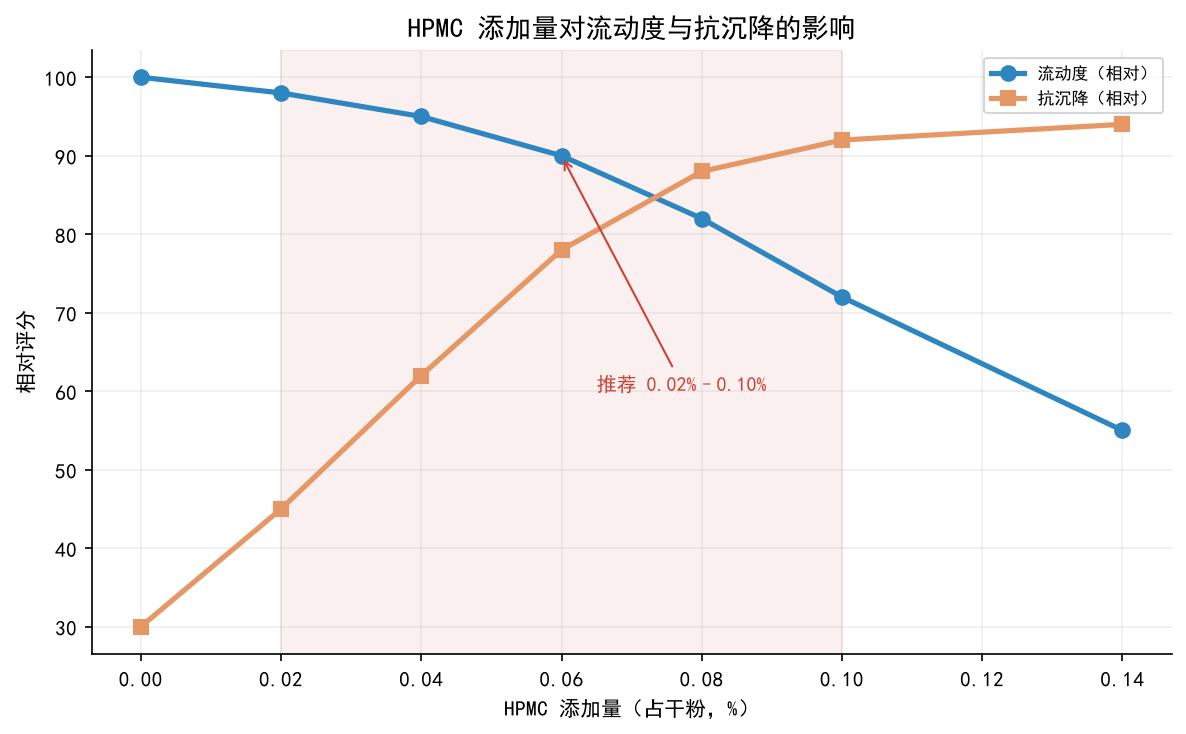

自流平 HPMC 一般加多少？

干粉中添加量多在 0.02%–0.10%，常见 0.03%–0.06% 起步，具体看配方、骨料与流动度要求。加太少稳不住、易沉降；加太多粘度过高、流动度下降、气泡难消、开放时间过长。建议以流动度、20 分钟经时损失、沉降分层率为指标做梯度试验。关于HPMC在抹灰砂浆的用量思路，可参考HPMC抹灰砂浆相关文章。

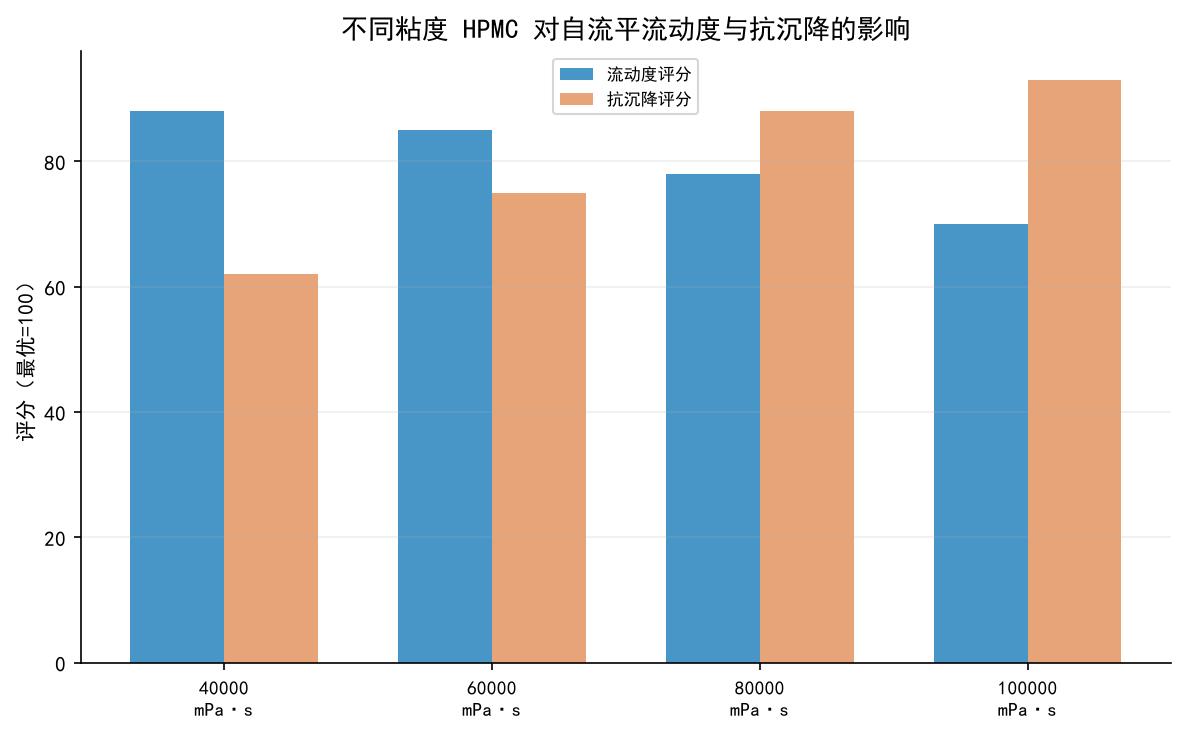

黏度选多少合适？

自流平常用 40000–100000 mPa·s（2% 水溶液粘度）区间。低粘侧重流动度、高粘侧重悬浮抗沉，实际是流动度与稳定性的平衡：粘度过低下垂抗沉不足，过高则流动度损失大、泵送吃力。不同厂家标称粘度测试方法不同，选型应以同方法实测为准，而不是只比对数字。

HPMC 会影响流动度和开放时间吗？

会，且是双向的。适量 HPMC 通过保水让流动度更稳定、经时损失更小；过量则直接拉高粘度、缩短有效流动窗口、延长可操作（开放）时间并增加消泡负担。因此配方里 HPMC 与减水剂、缓凝组分的用量要联动优化，不能孤立加量。山东淄博聚隆纤维素有限公司提供工业级 HPMC 多粘度规格，可按自流平体系做匹配。

怎么选型避免开裂、浮浆、离析？

①开裂：主要靠保水与合理水灰比，HPMC 保水够但不过量，配合减水剂降用水量；②浮浆：控制 HPMC 粘度与用量、加强消泡、优化骨料级配；③离析：提高体系屈服值与增稠悬浮，HPMC 用量与粘度兜底。最终靠流动度经时、沉降率、干燥收缩与实干强度综合验证。

工业级 HPMC 用在自流平注意什么？

①批次稳定性比单次指标更重要，同一牌号粘度、凝胶温度漂移会直接影响施工；②注意凝胶温度，夏季施工选高凝胶温度型号避免过早凝胶；③与减水剂、消泡剂先做相容试验；④使用工业级产品并核对砂浆环保与标号要求，不套用其它级别标准。

常见问题（FAQ）

问：自流平水泥 HPMC 加多少？
干粉中常见 0.02%–0.10%，多用 0.03%–0.06% 起步，以流动度、经时损失与沉降分层率梯度试验确定。

问：自流平选多少粘度的 HPMC？
常用 40000–100000 mPa·s，低粘重流动、高粘重悬浮，需按同方法实测平衡选择。

问：HPMC 会让自流平流动度变差吗？
过量会。适量靠保水让流动度更稳定，过量则拉高粘度、缩短流动窗口，需与减水剂联动优化。

问：HPMC 能防止自流平开裂吗？
通过保水减少塑性开裂，但需配合合理水灰比与减水剂；它不单独解决收缩裂缝。

问：工业级 HPMC 夏天施工注意什么？
选高凝胶温度型号避免过早凝胶，注意批次稳定性与消泡、减水剂相容性试验。
