HPMC（羟丙基甲基纤维素）在冷水中可溶、热水中易结块——推荐用 20-40℃ 温水溶解，水温超过 55-60℃ 时表面会凝胶化包裹粉末导致难以溶开；普通型完全溶解需 20-40 分钟，冷水速溶型（表面包膜处理）仅需 3-8 分钟，是日化、食品及需快速分散场景的首选。
HPMC 是非离子型纤维素醚，分子链上的羟丙基使其具有热凝胶特性：当水温升高到一定阈值，分子链间氢键重构、疏水作用增强，聚合物从"溶解态"转为"凝胶态"。具体表现为——一旦用 60℃ 以上的热水冲调，粉末表面瞬间糊化形成一层不透水的凝胶膜，把内部干粉末包裹住，水再也进不去，最终变成外黏内干的"鱼眼"硬块。因此 HPMC 的正确打开方式是先冷水分散、后升温溶解，这与 CMC 的溶解逻辑有相似之处，详见《CMC 取代度对溶解和粘度的影响》。

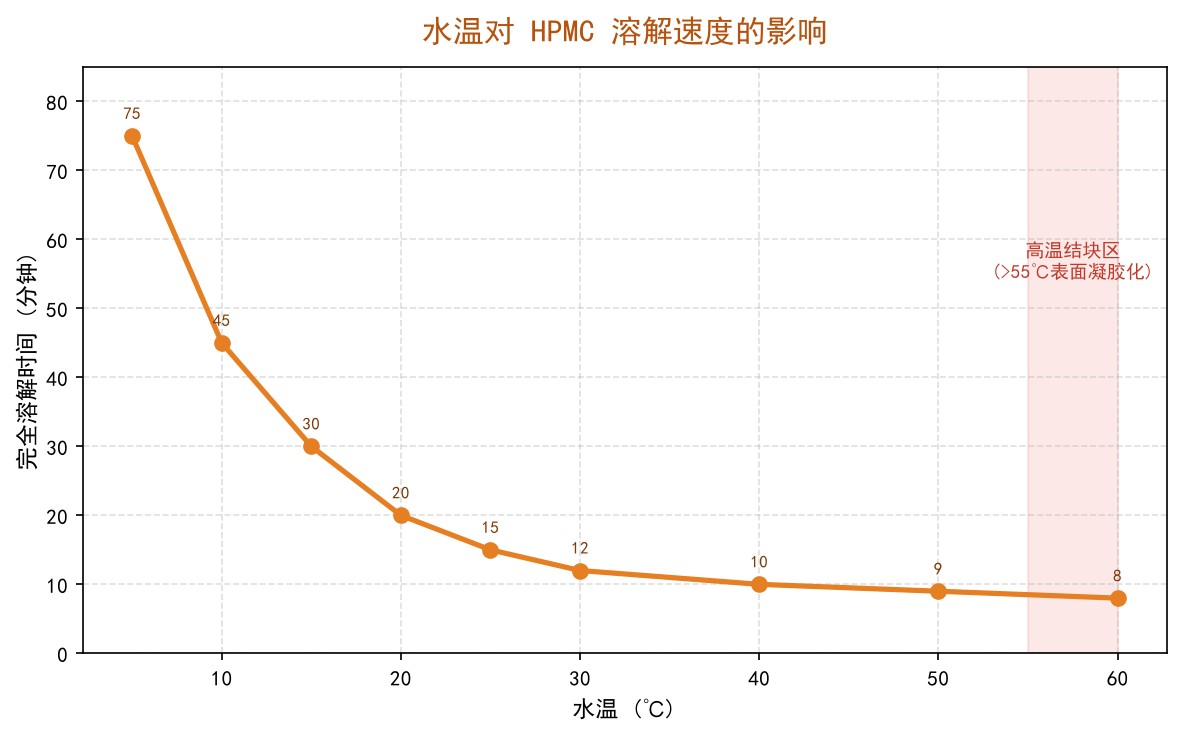

综合溶解速度与防结块，20-40℃ 是最优区间。温度低于 15℃ 虽不结块但水化极慢（5℃ 完全溶解可超过 70 分钟）；20-30℃ 约 15-20 分钟溶清；40℃ 约 10 分钟且仍安全；一旦逼近 55-60℃ 即进入"高温结块区"，必须规避。下图直观显示了水温与完全溶解时间的关系：
实际生产中，建议将拌合水控制在常温（夏季避免暴晒后的热水），并采用"边搅拌边缓慢撒入"的方式，防止局部浓度过高。

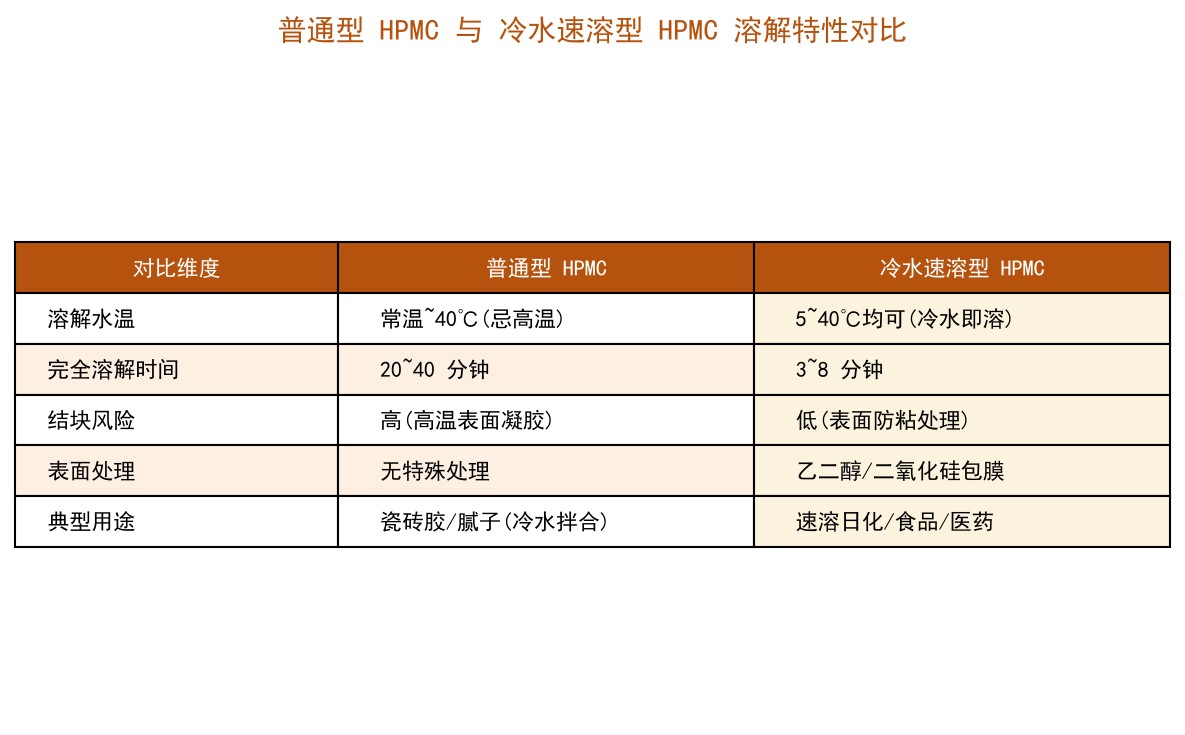

两者化学主体相同，差别在于是否做了表面防粘处理。普通型 HPMC 直接粉碎过筛，遇水易抱团；冷水速溶型（又称速溶型、冷水型）在颗粒表面包覆了一层亲水又不立即溶解的乙二醇或二氧化硅膜，使粉末入水后先均匀分散、互不粘连，再逐步溶胀溶解，从而把溶解时间从 20-40 分钟压缩到 3-8 分钟。核心对比如下：
关键在于表面包膜工艺：在 HPMC 成品颗粒外包裹极薄的功能性涂层——乙二醇类涂层在冷水中缓慢溶解、起到"隔离缓冲"作用；二氧化硅（白炭黑）涂层则增加颗粒间滑动性、阻止粉末遇水瞬间黏连。两种工艺都让粉末入水后先"各自分散"再"集体溶解"，从根本上消除团块。需要注意的是，冷水速溶型的保水率、粘度等核心指标与普通型一致，区别只在溶解行为，选型时不必为"速溶"额外牺牲性能。

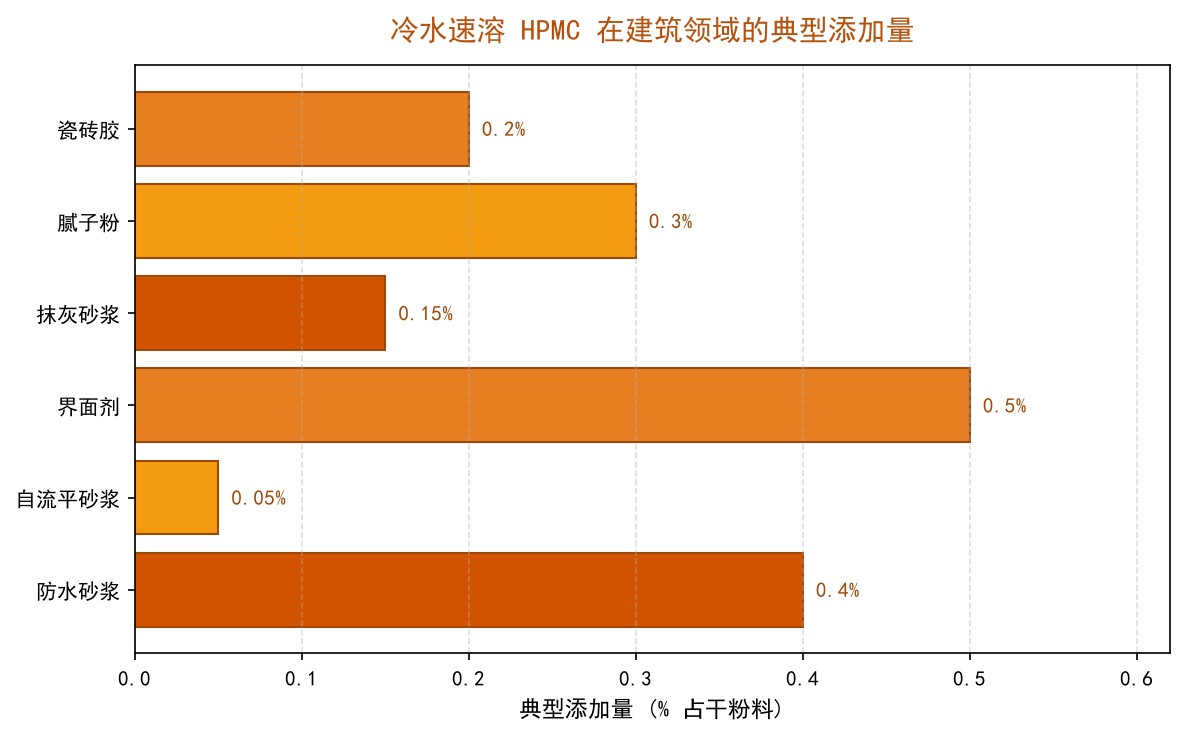

凡是要求快速分散、或不能加热拌合的场景，都偏向冷水速溶型。在建筑领域，瓷砖胶、腻子粉、抹灰砂浆、界面剂、自流平、防水砂浆中均有应用，典型添加量如下：
其中瓷砖胶与腻子粉是最大宗用途，HPMC 在此主要提供保水、增稠与施工滑爽性，具体机理可参考《HPMC 在瓷砖胶中的应用与选型指南》。在日化（洗发水、沐浴露增稠）、食品、医药等不能高温加热的行业，冷水速溶型更是不可替代。HPMC 的保水能力本身与溶解方式无关，详见《HPMC 保水率与砂浆开放时间》。
一是控温：拌合水保持 20-40℃，严禁 >60℃ 热水直接冲调；二是分散：将粉末在持续搅拌下缓慢、均匀撒入水面，避免成坨沉底；三是溶胀：撒完后继续中低速搅拌 20-40 分钟（普通型）或 3-8 分钟（冷水型）至完全透明无颗粒；四是静置：溶解后静置消泡，粘度更稳定。山东东达纤维素提供普通型与冷水速溶型多粘度规格 HPMC，可按工艺温度与分散要求匹配型号。
不建议。水温超过 55-60℃ 时 HPMC 表面会瞬间凝胶化，形成包裹干粉的硬膜，导致外黏内干、难以溶开。正确做法是先用冷水（或 20-40℃ 温水）将粉末充分分散，再视情况升温溶解。
需要快速溶解、或行业不允许加热（日化、食品、医药、现场冷水拌合）时选冷水速溶型；普通建筑砂浆用冷水拌合、对溶解速度不敏感时，普通型性价比更高。两者保水率、粘度等核心性能一致。
多为水温过高或加料过快所致。可先停止加料、将体系降温至 40℃ 以下，补加少量分散剂并低速搅拌促进 breaking；严重时需重新配水、按"先分散后溶解"流程操作，避免局部高浓度结团。
