HPMC在内外墙涂料中的应用与选型指南

内外墙涂料在施工过程中经常遇到流挂、保水性差、附着力不足等问题，这些问题的根源往往与增稠保水剂的选择不当有关。羟丙基甲基纤维素（HPMC）作为涂料行业广泛使用的流变改性剂，能够有效解决上述问题，提升涂料的施工性能和涂膜质量。

HPMC在内外墙涂料中的核心作用包括增稠、保水、成膜和改善施工性。通过调节涂料体系的流变性能，HPMC使涂料在静止时保持高粘度防止沉降，在剪切条件下降低粘度便于施工，这种假塑性流体特性是涂料获得良好施工性的关键。

从上图可以看出，HPMC添加量在0.3%-0.5%范围内时，涂料的保水性、抗流挂性和施工性均达到较优水平。当添加量低于0.3%时，保水性和抗流挂性不足；超过0.5%后，虽然保水性继续提升，但施工性开始下降，涂料过于粘稠影响涂刷和喷涂操作。

粘度等级选型指南

HPMC的粘度等级直接影响涂料的最终性能。低粘度HPMC（4万-6万mPa.s）适合喷涂施工的涂料，流动性好、雾化均匀；中粘度HPMC（10万-15万mPa.s）适合滚涂和刷涂施工的通用型涂料，综合性能均衡；高粘度HPMC（20万mPa.s以上）适合厚浆型涂料和质感涂料，增稠效果好但喷涂性较差。

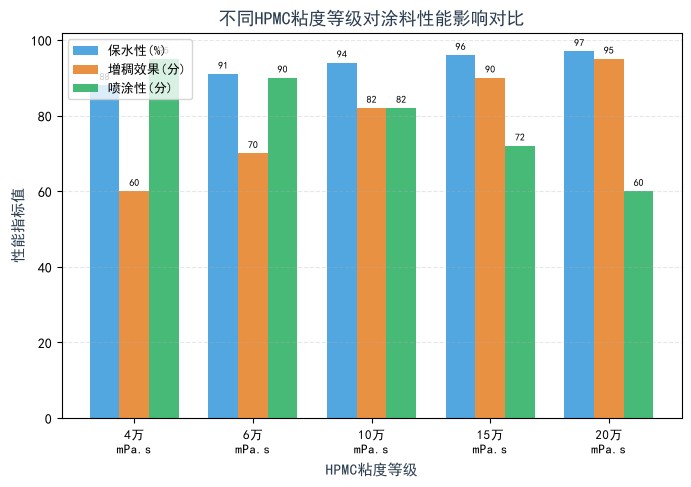

上图对比了不同粘度等级HPMC对涂料性能的影响。10万mPa.s粘度等级在保水性、增稠效果和喷涂性三个维度取得了最佳平衡，是内外墙乳胶漆最常用的粘度等级。15万mPa.s等级适合对保水性要求较高的外墙涂料，而6万mPa.s等级则适合喷涂型内墙涂料。

添加工艺与注意事项

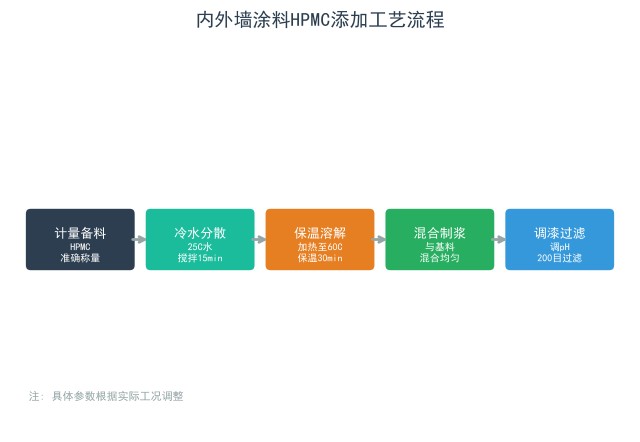

HPMC的溶解工艺直接影响其在涂料中的分散效果和最终性能。推荐采用冷水分散法：先将HPMC在25C冷水中搅拌分散15分钟，使其颗粒充分润湿但不溶解；然后加热至60C并保温30分钟，使HPMC完全溶解形成透明溶液；最后将HPMC溶液与涂料基料混合均匀即可。

常见问题与解决方案

在实际应用中，HPMC在涂料中使用常遇到以下问题：涂料分层——HPMC溶解不充分导致，需检查溶解工艺是否规范；涂刷时有颗粒——HPMC未完全溶解或搅拌不均匀，建议延长冷水分散时间；干燥过快——HPMC添加量不足导致保水性差，可适当增加至0.4%-0.5%；流挂严重——HPMC粘度等级偏低或添加量不足，建议更换为更高粘度等级。

HPMC在瓷砖胶砂浆中的应用同样重要，我们在HPMC在瓷砖胶中的应用与选型指南中有详细介绍。对于自流平地坪砂浆中的HPMC应用，可以参考HPMC在自流平地坪砂浆中的应用一文，两者在粘度等级选择和添加工艺上有相通之处。

总的来说，内外墙涂料中HPMC的选用需要综合考虑粘度等级、添加量、溶解工艺等因素。通过合理选型和规范操作，HPMC能够显著提升涂料的保水性、抗流挂性和施工性，为高品质涂料的生产提供可靠保障。
