羟丙基甲基纤维素（HPMC）在瓷砖胶中作为关键改性剂，主要发挥保水、增稠和改善施工性的作用。HPMC能显著延长瓷砖胶的开放时间，提高抗滑移性能，确保瓷砖粘贴牢固。山东东达纤维素生产的瓷砖胶专用HPMC，粘度覆盖4万-20万mPa·s，保水率≥95%，已服务于众多瓷砖胶和干混砂浆生产企业。
瓷砖胶（瓷砖粘结剂）是以水泥为胶凝材料、砂为骨料、纤维素醚为改性剂的干混砂浆。HPMC在瓷砖胶中的作用机理主要体现在三个方面：
保水作用：HPMC分子链上的羟基与水分子形成氢键，将游离水锁定在砂浆网络中。保水率可达95%以上（掺量0.3%时），确保水泥充分水化，避免因基材吸水或环境蒸发导致的开裂和空鼓。
增稠与假塑性：HPMC溶液具有剪切变稀特性——搅拌时粘度降低便于施工，静止时粘度恢复防止瓷砖滑移。这一特性使瓷砖胶在薄贴法施工中既能顺畅涂抹又能有效支撑瓷砖重量。

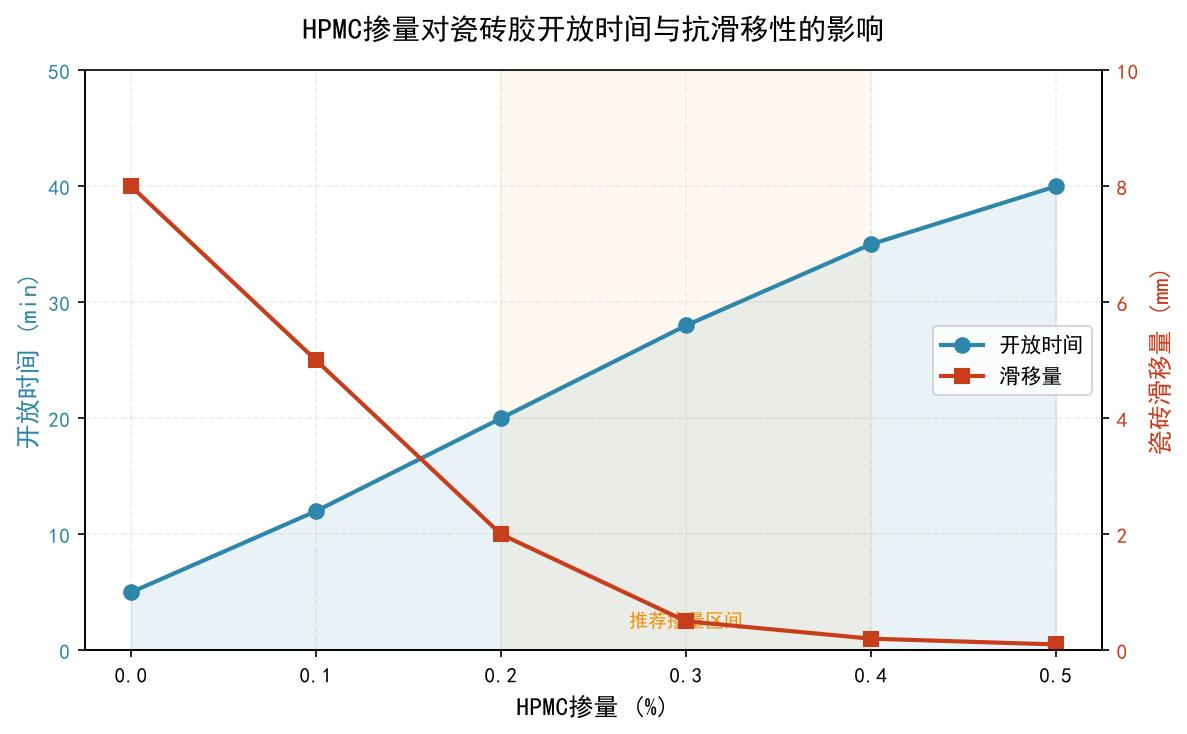

延长开放时间：HPMC的保水作用延缓了砂浆表面的水分蒸发和成膜，使瓷砖胶在涂抹后保持较长时间的粘结活性。掺量0.3%时开放时间可达28分钟，远高于不加HPMC的5分钟。

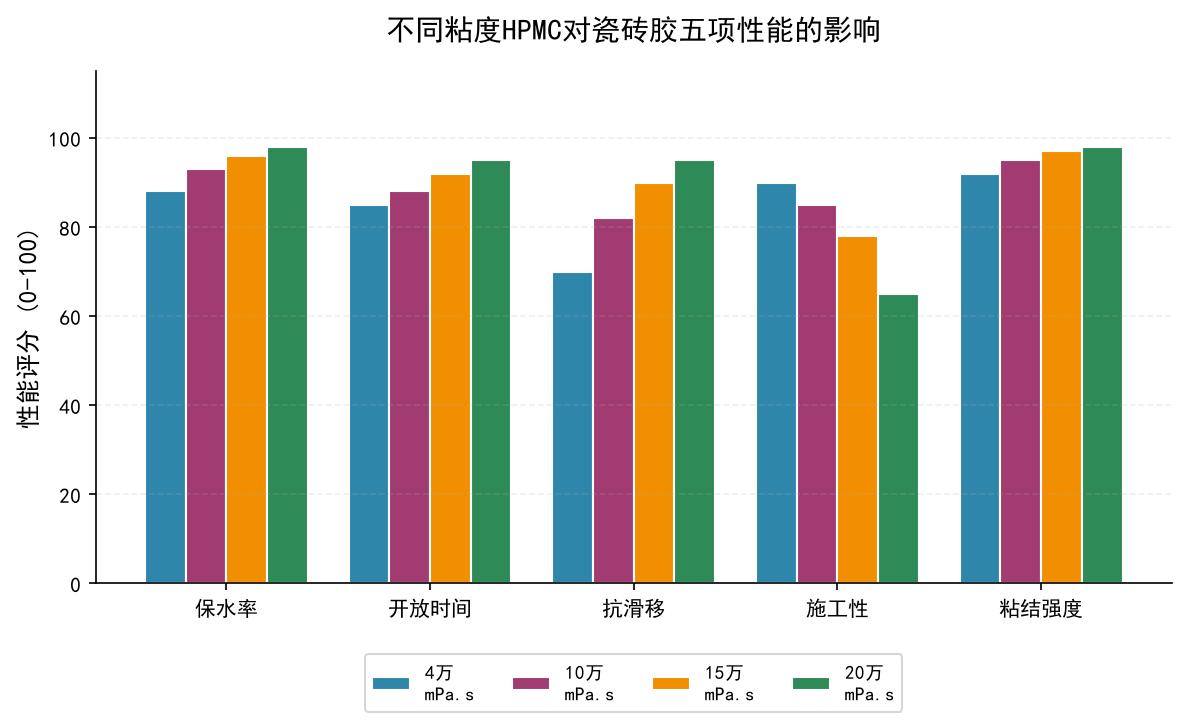

HPMC粘度是瓷砖胶配方设计的核心参数，不同粘度等级对瓷砖胶性能影响显著：
4万mPa·s（低粘度）：保水率88%，开放时间短（15min），但施工性优异（评分90），适合厚贴法施工。成本低，适合普通室内墙面贴砖。
10万mPa·s（中粘度）：保水率93%，开放时间20min，综合性能均衡。抗滑移性中等（82分），适合大多数常规瓷砖胶配方。
15万mPa·s（中高粘度）：保水率96%，开放时间28min，抗滑移性优秀（90分），适合大规格瓷砖和玻化砖薄贴。
20万mPa·s（高粘度）：保水率98%，开放时间35min，抗滑移性极优（95分），但施工性下降（65分），需配合减水剂使用。适合重砖和石材粘贴。

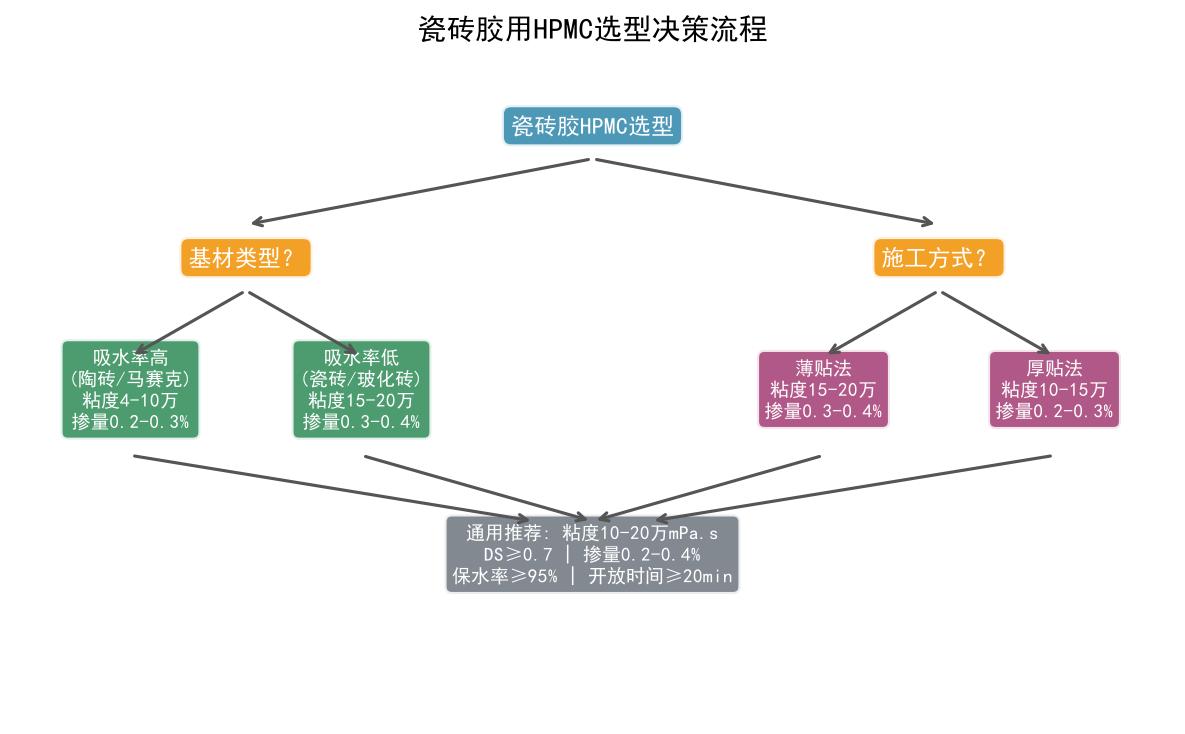

瓷砖胶用HPMC的选型应根据基材类型和施工方式确定：吸水率高的陶砖和马赛克选4-10万mPa·s，掺量0.2-0.3%；吸水率低的瓷砖和玻化砖选15-20万mPa·s，掺量0.3-0.4%。薄贴法选高粘度（15-20万），厚贴法选中粘度（10-15万）。
通用推荐方案：粘度10-20万mPa·s，DS≥0.7，掺量0.2-0.4%，保水率≥95%，开放时间≥20min。使用时需注意HPMC在干混砂浆中的均匀分散，建议先与砂子预混2分钟，再加入水泥混合，避免HPMC遇水结团。
更多HPMC应用技术可参考：HPMC在腻子粉中的应用、HPMC在保温砂浆中的应用、HPMC在石膏砂浆中的应用。
Q1: 瓷砖胶中HPMC掺量过高会有什么问题？
A: 掺量过高（>0.5%）会导致：1）砂浆缓凝明显，终凝超过24小时；2）抗压强度下降15-25%；3）施工时发粘、刮不开；4）成本大幅增加。建议通过试验确定最佳掺量，一般不超过0.4%。
Q2: 薄贴法和厚贴法的HPMC选择有什么区别？
A: 薄贴法（齿型抹刀，3-6mm厚度）需要更高的保水性和抗滑移性，选15-20万mPa·s高粘度HPMC，掺量0.3-0.4%；厚贴法（传统背涂，10-15mm厚度）砂浆层厚，保水要求相对低，选10-15万mPa·s，掺量0.2-0.3%。
Q3: HPMC开放时间不够是什么原因？
A: 主要原因：1）HPMC掺量不足；2）HPMC粘度不够；3）环境温度过高（>35°C）或风力大加速蒸发；4）基材吸水率过高。解决方法：提高HPMC掺量0.05%、换用更高粘度型号、避免高温时段施工、基材先做界面处理。
Q4: 瓷砖胶中HPMC和CMC可以混用吗？
A: 可以但需谨慎。CMC是离子型纤维素醚，在含水泥的碱性环境中稳定性不如HPMC。通常以HPMC为主（占纤维素醚总量的80%以上），少量添加CMC（10-20%）可降低成本。但纯CMC不推荐用于瓷砖胶，因为耐电解质性差会影响保水效果。
Q5: 如何检测瓷砖胶中HPMC的保水率？
A: 标准方法：将新拌瓷砖胶置于滤纸上，施加一定压力（如1kg砝码），5分钟后称量滤纸吸水量。保水率=（总水量-滤纸吸水量）/总水量×100%。合格瓷砖胶保水率应≥90%，优质产品≥95%。
