先给结论：工业级羧甲基纤维素钠（CMC，Carboxymethyl Cellulose Sodium，CAS 9004-32-4）用在水性工业涂料，掺量一般 0.3%–1.2%（占涂料体系质量分数），粘度档取 2% 水溶液 25℃ 下 800–2500 mPa·s。它管三件事——把填料和颜料悬住不沉、把体系增稠到目标流变、把水留住让漆膜长好。掺量低于 0.2%，贮存期颜料下沉结块；高于 1.5%，刷涂拉不动、漆膜干后泛黄、耐擦洗下降。
水性工业涂料是重颜料、多填分的体系，CMC 掺量按占涂料体系质量分数计：普通工业底漆 0.3%–0.8%，中涂和质感面涂 0.5%–1.2%，高颜料体积浓度的体系可到 1.2%。低于 0.2% 会出现两个典型毛病——钛白粉和填料在贮罐里下沉，开罐结块搅不动；刷涂时颜料浮色发花，漆膜遮盖不匀。
基准要说清楚：CMC 掺量按占成品涂料体系质量算。一吨工业涂料掺 0.6% 就是 6 kg CMC；掺 0.3% 是 3 kg，掺 1.2% 是 12 kg，上下差 9 kg。不同厂按水量或按颜料报数，比价前先把口径统一，否则两家的数字对不上。
图1：水性工业涂料分散研磨与调漆工位
工业涂料比建筑乳胶漆稠，但比真石漆稀，CMC 粘度档取中间。按 2% 水溶液 25℃ 分：低粘 300–800 mPa·s、中粘 800–2500 mPa·s、高粘 2500–6000 mPa·s。刷涂型底漆用中粘，浸涂和喷漆要求流平好的用低粘到中粘，高填料体系防沉吃劲的用中粘偏高。
粘度和掺量配着调。同一掺量下，粘度高一档，防沉更好但刷涂阻力大、流平差；粘度低一档，流平好但颜料易沉。常规做法是先按施工方式定粘度档，再用掺量微调到目标贮存和防沉。
粘度读数受浓度、温度、转子共同影响。CMC 2% 溶液 25℃ 是行业惯用口径，换转子或换浓度读数差一截。跨品牌比价前把这三项对齐。取代度 DS 主要管溶解速度和抗盐性，同一粘度档可能来自不同 DS 与分子量组合，只报粘度档牌号之间没法比——选型顺序是先看 DS 定溶解和抗盐，再用分子量把粘度调到目标值。
防沉靠的是 CMC 溶胀后在水相里形成的弱凝胶结构，把钛白粉、硫酸钡、滑石粉这些重颜料托住，提高体系低剪切粘度，颜料在重力作用下沉得慢。增稠是同一结构在高剪切下的表现——刷涂时阻力上来，漆膜厚度够、不流挂。这两件事是 CMC 分子链缠结的两个侧面，一个掺量区间同时满足。
现场调节有两个抓手。贮存结底，往高粘档走或把掺量提到区间上限，必要时配一点触变助剂；刷涂太沉、流平差，往低粘档走或把掺量降到区间下限。单靠加 CMC 到很高的量，会同时带来流变过稠和耐擦洗下降，这时候要回头核对颜料分散和用水，别一味加料。
工业涂料常要过夏贮存，CMC 的保水性直接影响这一条。保水足的体系，颜料不易聚集成硬底，开罐后搅拌能恢复；保水不足，颜料沉成致密硬块，返工搅拌费时还伤性能。掺 0.4%–0.8% CMC 后，体系低剪切粘度抬升，颜料沉降速度明显放慢，贮存期结底从硬底变成软底，好处理。
但 CMC 有适用上限。掺量超过 1.5%，水相过于粘稠，漆膜干后致密性下降，耐擦洗和附着力跟着打折，个别体系还会泛黄。防腐工业涂料对耐水要求高，CMC 掺量更要卡在区间内，别为了防沉一味加量。区间两头都有代价，不是越宽越好。
两者都增稠保水，但适用有别。CMC 溶解快、成本低，适合快分散、对耐擦洗要求中等的底漆和中涂；HPMC 保水性更强、耐酶和耐水表现更好，适合面涂和耐擦洗要求高的体系。同一体系也可以复配——CMC 打底提供快速增稠和防沉，HPMC 补保水和耐水，具体比例按施工性和耐久性目标定。
选型时先看施工方式：刷涂、浸涂、喷漆对流变要求不同；再看耐水和耐擦洗指标；成本排在后。别拿一个粘度档通用所有涂料，跨条件比粘度数字没有参考意义。CMC 与 HPMC 的粘度要各自按 2% 水溶液 25℃、同型号转子测，统一口径再比。
图2：CMC 弱凝胶结构悬浮颜料颗粒的防沉剖面
江苏一家做工业防腐底漆的厂，早先用通用方子，CMC 掺 0.25%，图省事。结果两个问题接连找来：漆浆过夏贮存在贮罐里沉成硬底，开罐得用棍捣，工人抱怨；刷涂时颜料浮色，漆膜遮盖不匀，客户投诉色差。师傅先是加料，一把加到 1.4%，结底好些了，但刷涂拉不动、流平变差，耐擦洗测试也不达标。
后来按施工方式重新分档：刷涂底漆定 0.55%、配中粘档，喷漆体系定 0.35%、配低中粘档，各做三组试板，看贮存 14 天沉降、刷涂流平和耐擦洗。掺量定在 0.55% 那组，沉降从硬底变软底、刷涂顺手、耐擦洗回到指标内。同一批料，掺量差 0.3 个百分点，效果差一档，根源在施工方式和粘度档配得对不对。
进厂先看粘度报告，三项条件缺一不可：2% 溶液、25℃、转子型号。只给一个数字不给条件的粘度值没法比价，这一条能筛掉不少供应商。再看取代度，它影响溶解速度和抗盐性，工业涂料要求分散快、不结团。灰分和水分看贮存稳定性，数值偏高的料放久了结块，配方里实际有效掺量要往回折。
批次 COA 建议逐批留存。羧甲基纤维素钠的分子量分布有天然离散，不同批次粘度可能差 10% 上下，跨批次混用要重新校核掺量。供应商能不能在配方阶段给掺量建议、试板阶段配合做贮存和耐擦洗数据，这部分服务也该算进采购标的：小批试板验证过再谈长期量，比一次性压价稳妥。聚隆纤维素这类做工业级羧甲基纤维素钠的产品线，报价时把粘度档和供货批量拆开谈。

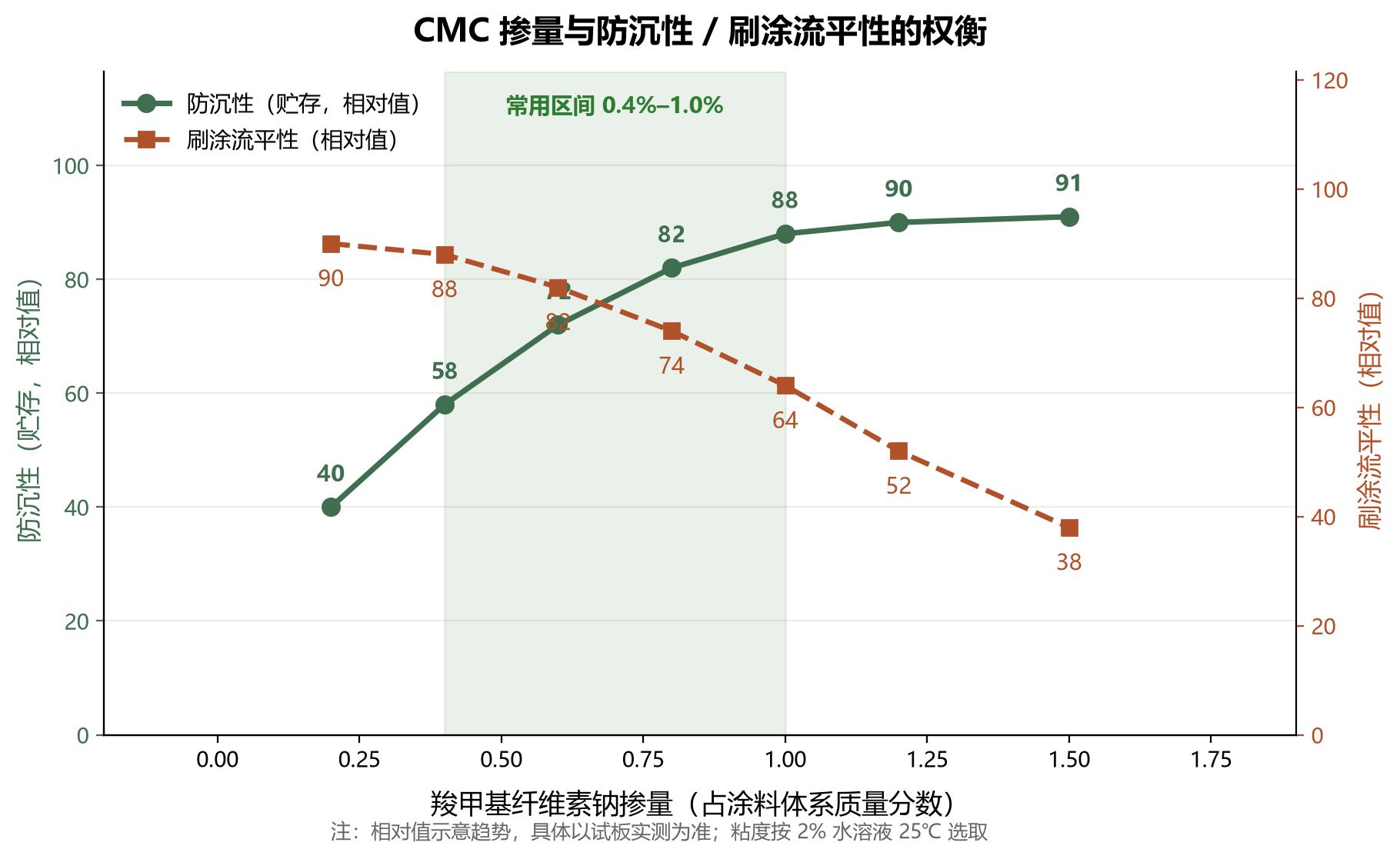

图3：掺量与防沉性/刷涂流平/耐擦洗的权衡曲线
问：水性工业涂料羧甲基纤维素钠加多少合适？
答：按占涂料体系质量分数计，底漆 0.3%–0.8%，中涂和质感面涂 0.5%–1.2%。低于 0.2% 颜料下沉结块，高于 1.5% 刷涂拉不动、耐擦洗下降。
问：水性工业涂料用什么粘度档的羧甲基纤维素钠？
答：中粘为主，2% 水溶液 25℃ 约 800–2500 mPa·s。刷涂底漆用中粘，浸涂喷漆用低中粘，高填料防沉体系用中粘偏高。
问：涂料贮存结底和羧甲基纤维素钠有关系吗？
答：有。CMC 提高低剪切粘度，颜料沉降变慢、结底从硬底变软底。掺量过高（超 1.5%）漆膜致密性和耐擦洗反而下降，所以掺量有上限。
问：羧甲基纤维素钠和羟丙基甲基纤维素在涂料里怎么选？
答：CMC 溶解快、成本低，适合底漆中涂；HPMC 保水耐水更强，适合面涂和高耐擦洗体系。也可复配，粘度各自按 2% 水溶液 25℃ 统一口径再比。
问：涂料刷涂流平差怎么调？
答：往低粘档走或把掺量降到区间下限；单靠减料到很稀会牺牲防沉，要回头核对颜料分散和用水，别一味加料或减料。
需要工业级羧甲基纤维素钠样品和选型支持的，可联系聚隆纤维素，电话 13280657534 王伟，淄博市周村区。本品按工业级标准供货，面向工业应用场景。
