先给结论：工业级羟丙基甲基纤维素（HPMC，Hydroxypropyl Methylcellulose，CAS 9004-65-3）做水包水多彩涂料，核心矛盾是"既要稠得住、又不能稠死"——静止时靠触变网络托住色浆液滴防分层，喷涂剪切下变稀保证流平，停手后结构要恢复得快，否则搅拌完就返色。落地参数：添加量按干粉质量分数 0.2%–0.5%；粘度分三档，低粘 200–800 mPa·s 管流平防飞溅，中粘 1000–3000 mPa·s 作主体增稠，中高粘 3000–6000 mPa·s 提抗沉降与触变恢复。
水包水多彩是两相体系：连续相是水性白浆，分散相是色浆液滴，液滴靠保护胶膜包着互不融合。麻烦也在这里——两相密度差摆着，体系粘度托不住，液滴就往下沉或往上浮，罐里分层；搅一下颜色回来，一停又分层，叫"返色"。
储存要稠、液滴才挂得住；施工要稀、剪切下才流平。羟丙基甲基纤维素（HPMC）是非离子型纤维素醚，分子链吸水形成可逆弱凝胶网络，静置时搭结构托住液滴，受剪切拆开、粘度掉下来，停手后重新搭起。分工有三块：抗沉降抗分层；保水防渗色；控流挂不卷边。

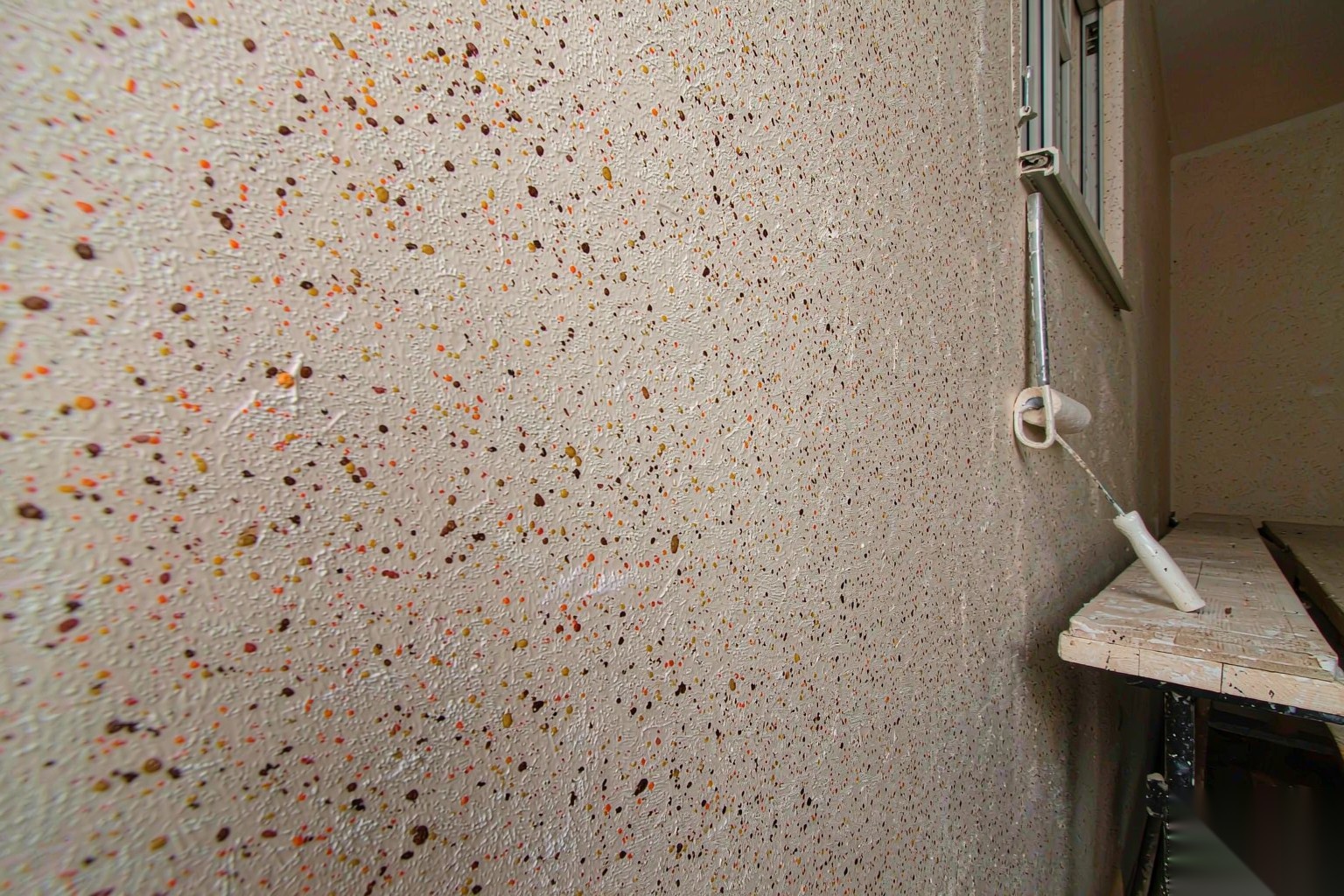

图1：图1
剪切稀化说的是施工那一刻：高剪切把分子链的缠结拉开，粘度下降，涂料变稀好流。触变恢复说的是施工之后：静置几十秒，结构重新搭起。
关键在恢复速度。喷完师傅转身去拿下一桶料，漆还没干，结构就要恢复回来，否则颗粒还没定住就往下走，墙上留下流挂痕和深浅带。选粘度档时触变恢复率比粘度数值本身更值得盯，常见区间 60%–90%，中粘档 75%–80% 处于甜点。
分两种情况，诊断顺序别弄反。粘度不足：连续相托不住液滴，罐底一层色浆上层一层白浆，搅后比例已变，喷到墙上就是色差，要提粘度或中高粘档占比。<触变恢复不足：粘度够，但搅后结构重建慢，液滴已漂移或上浮，前后两遍刷出来深浅不一样，加量未必能解决，得换恢复率高的档位或改加料。
还有一种误判是色浆本身分散不良，混进同一桶白浆后色相就飘，这时候在增稠体系上怎么调都白费功夫，得回色浆端做研磨。
低粘 200–800 mPa·s 定位是流平和防飞溅，飞溅来源是体系在高剪切下不稀，剪切不够就甩。中粘 1000–3000 mPa·s 是主体增稠档，绝大多数水包水多彩配方的 HPMC 粘度落在这里，触变恢复率普遍 75%–80%，单靠这一档罐子放一夜基本不返色。
中高粘 3000–6000 mPa·s 提抗沉降和触变恢复，垂直面施工、夏季高温储存、色浆密度差大的配方会用到，代价是泵送压力上升、流平变差。实际配方多为中粘打底、中高粘提恢复、低粘收尾。
流挂指湿膜在垂直面下垂的高度，触变恢复率越高，屈服值越高，越不易流坠。参考数据：低粘档 8 mm，中粘档 3 mm，中高粘档 2 mm。喷完不流下来才谈得上花纹完整。
抗飞溅靠高剪切下粘度足够低，低粘档占优，中粘档吃力，中高粘档喷枪容易糊。批刮不卷边和这两个是反的：刮板施加的是高剪切，体系要够稀才不会把已铺开的涂层带起来，同时刮过后结构得较快恢复，涂层才不回粘。这要求中粘打底加低粘调。<<
添加量按干粉质量分数算，常用区间 0.2%–0.5%。低于 0.2% 增稠不足，色浆液托不住，储存几天就分层；高于 0.5% 体系过稠，泵送吃力、干燥变慢。水包水取 0.2%–0.3%，实际看色浆固含量与连续相粘度。
溶解的顺序是先分散、后升温。干粉先在常温水中分散开，再升到 60–80℃ 熟化。直接往热水里倒，表面瞬间糊化结壳，里面的粉再也化不开，这就是鱼眼——硬颗粒喷到墙上颗颗凸点。现场细节三条：转速不宜过高，高剪切会把液滴保护膜打薄，渗色混浊就来了；分散后过滤；与色浆液混合时收尾再添增稠组分并低速加，否则液滴没包好就被打散。
验收按六项签收：粘度（HPMC 2% 溶液、25℃，要与供方报告对得上）、取代度 DS（工业级 2.3–2.6）、pH（1% 溶液 6.5–8.5）、水不溶物、溶解时间、干燥失重。粘度测定条件必须写进合同——浓度、温度、转子、转速差一点，读数能差出一大截，两个供应商都说"中粘 2000"没法比。
图2：图2
多彩涂料里的增稠不止一种方案，阴离子型纤维素醚也有成熟应用。羟丙基甲基纤维素是非离子型，不带电。在多彩体系里这点很值钱——色浆、保护胶、分散剂带进来的离子型组分不少，非离子型受 pH 影响小。
阴离子型纤维素醚的电荷会跟体系里的阳离子组分作用，配伍不当容易粘度掉、絮凝或批次间不稳，增稠效率往往更高，但对配方敏感，需要更严的 pH 和离子平衡控制。色浆体系稳定或要长期储存的项目优先走非离子路线；连续相配方已定型的再评估。
山东某多彩涂料厂做外墙水包水产品，2026 年 5 月起接到施工方投诉：同一桶料分两遍刷，墙上颜色深浅差一截；罐子静置一夜，上层漂一层淡色浆液。配方用单一中粘档 0.25%。
现场先做对照试验：取同一桶料分两份，一份原样用，一份补加 0.08% 中高粘档，静置 24 小时看分层。原配方那份上层析出约 1 cm 厚的色浆液，搅开后颜色和刚生产时有肉眼差别；补加那份析出量明显减少，说明液托不住是主因。
调整后主体从中粘 1500 mPa·s 换成中粘 2000 mPa·s 为主，搭 0.08% 的中高粘 4500 mPa·s 提恢复，添加量从 0.25% 提到 0.33%，仍在常用区间内。溶解按先常温分散 20 分钟、再升 70℃ 熟化 40 分钟重做，熟化后过 100 目滤网。改完之后返色投诉少了八成，两遍施工颜色一致性明显改善。
下面是行业常见值与公开资料参考值，实际以小样实测为准。添加量：干粉质量分数 0.2%–0.5%，水包水常用 0.2%–0.3%。
粘度分档：低粘 200–800 mPa·s（流平、防飞溅）、中粘 1000–3000 mPa·s（主体增稠）、中高粘 3000–6000 mPa·s（抗沉降、触变恢复）。
触变恢复率：60%–90%，中粘档 75%–80%，中高粘档 85%–90%。
流挂高度：低粘档 8 mm、中粘档 3 mm，中高粘档 2 mm。
验收：2% 溶液 25℃ 粘度、DS（工业级 2.3–2.6）、pH 6.5–8.5、水不溶物、溶解时间。
溶解：常温分散 → 60–80℃ 熟化 30–60 分钟 → 过滤 → 与色浆液混合。CAS 9004-65-3。

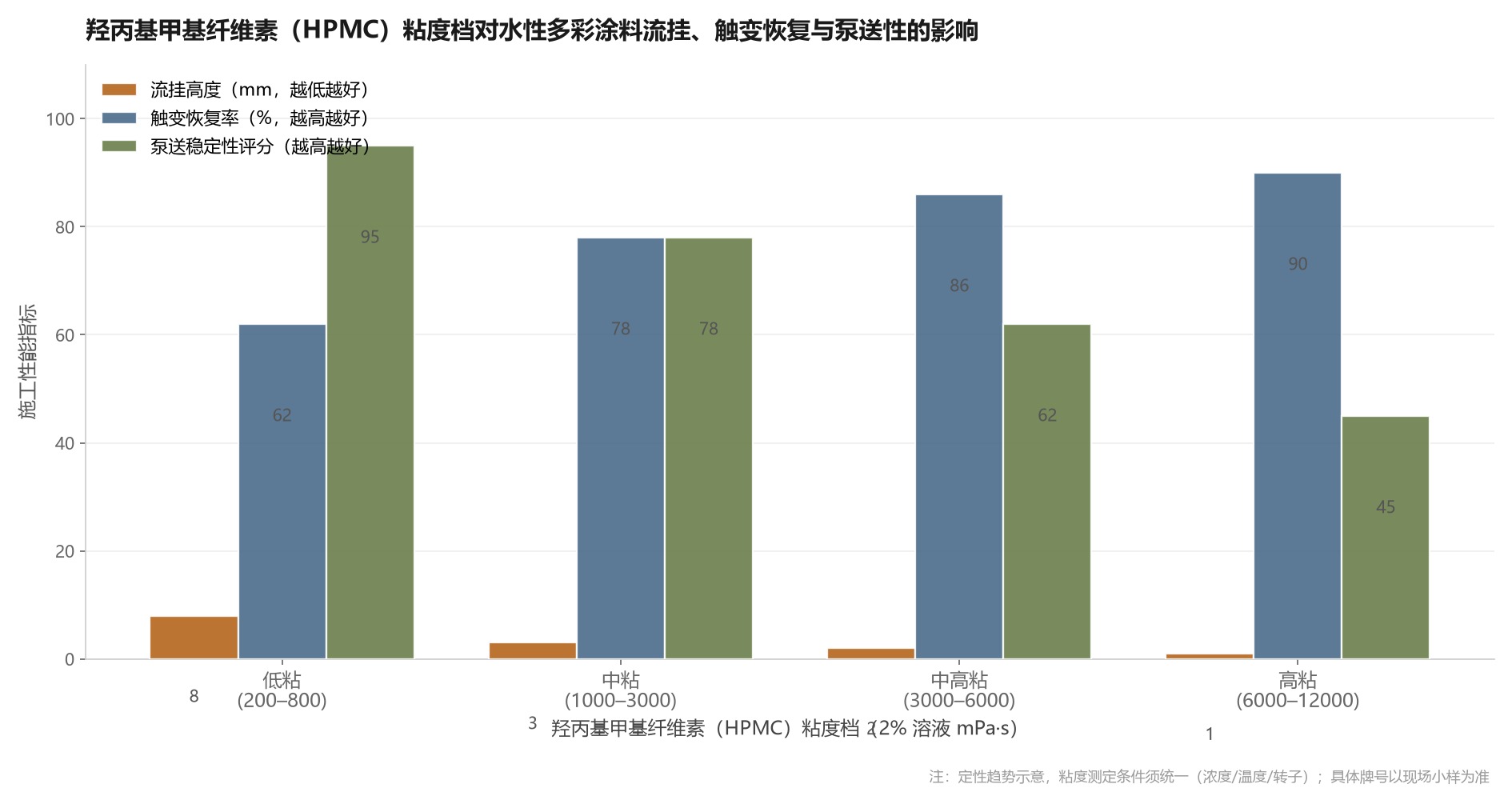

图3：图3
问：羟丙基甲基纤维素在水包水多彩涂料里加多少？
答：按干粉质量分数 0.2%–0.5%，水包水取 0.2%–0.3%。低于 0.2% 增稠不足易返色，高于 0.5% 泵送困难。
问：羟丙基甲基纤维素哪个粘度档适合水包水多彩？
答：中粘 1000–3000 mPa·s 作主体，配中高粘 3000–6000 mPa·s 提抗沉降与触变恢复，低粘 200–800 mPa·s 修流平。
问：涂料静置分层、搅拌后颜色不一样怎么解决？
答：先测触变恢复率，低于 60% 就换恢复率高的档位；粘度够仍返色，多半是色浆分散不良。
问：溶浆时出现鱼眼怎么办？
答：鱼眼是高温下直接投料造成的。按先常温分散、再升 60–80℃ 熟化 30–60 分钟重配再过滤。
问：需要工业级羟丙基甲基纤维素样品和多彩体系选型支持怎么联系？
答：工业级羟丙基甲基纤维素样品与多彩体系选型支持可联系聚隆纤维素，随货附检测报告，可按配方寄样。电话 13280657534 王伟，淄博市周村区。
