羟丙基甲基纤维素（HPMC）填缝剂与美缝剂应用指南

瓷砖铺贴后的缝隙处理，离不了填缝剂（勾缝剂）与美缝剂，而羟丙基甲基纤维素（HPMC，Hydroxypropyl Methyl Cellulose）是其中常用的保水增稠与触变改性剂。水泥基填缝剂掺 0.1%–0.3% HPMC，可显著改善保水、减少空鼓开裂；环氧/水性美缝剂中 HPMC 提供触变增稠，使挤出不流挂、表面平整。HPMC 为水溶性非离子纤维素醚，表干前保水、施工后不影响固化，是建材工艺助剂。下面按机理、配比、选型、案例逐层说明。

羟丙基甲基纤维素（HPMC）在填缝剂里起什么作用？

填缝剂要把瓷砖缝填实、不开裂、不空鼓，难点在两个：一是水泥水化需要水，缝隙薄、失水快，易粉化开裂；二是施工要顺滑、不粘刀。羟丙基甲基纤维素溶于水后在浆体中形成保水网络，延缓水分被基层与空气夺走，让水泥充分水化、强度起来；同时长链增稠赋予浆体触变，刮涂顺滑、不流挂。它不耐高温，固化后不影响填缝剂成品性能，属于临时工艺助剂。这一保水增稠逻辑，和 HPMC 在外墙腻子中的作用相通，只是对象从大面抹灰换成了窄缝填实。

类似的悬浮稳定与增稠思路，也见于羟丙基甲基纤维素在农药悬浮剂中的用法，只是对象从填缝浆体换成农药水悬浮体系。

填缝剂用羟丙基甲基纤维素（HPMC）添加量多少合适？

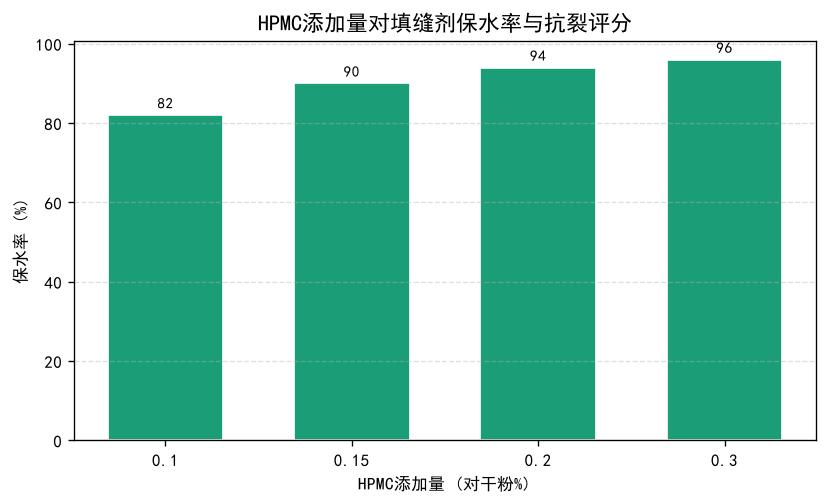

水泥基填缝剂：HPMC 占干粉 0.1%–0.3%，多数取 0.15%–0.2%；先与水泥、砂、填料干混均匀，再加水搅拌。评价以开放时间、抗裂与施工手感为准：保水率提升、24h 无可见裂纹、刮涂顺滑不粘刀较理想。若缝隙深、基层吸水强，可略增 HPMC 到 0.25%；若浆体过稠、难刮，则压到 0.15% 左右。美缝剂（环氧/水性）：HPMC 取 0.2%–0.5% 作触变剂，改善挤出不流挂。基层差异也要考虑——多孔吸水砖（如陶土砖、劈开砖）比瓷质砖失水快，同配比下保水压力更大，可适当上探 HPMC 或先做小样比对；低温高湿环境开放时间偏长，可略降掺量防表干慢。母液现配现用，干粉直接混更便捷。

羟丙基甲基纤维素（HPMC）怎么让美缝剂不流挂、更平整？

美缝剂多为高固含膏体，挤出后须停在缝内不流淌、表面自流平。HPMC 溶于水后提高体系粘度与触变性——静止时稠、刮涂时稀，挤出顺畅且停刮后迅速增稠定型，避免垂流与凹陷；同时改善颜料分散均匀，减少色差与颗粒沉降。需要说明，本场景仅用工业级羟丙基甲基纤维素（HPMC），作建材工艺助剂，不进入食品、医药等直接摄入场景。

类似的悬浮稳定与颗粒调控思路，也见于羟丙基甲基纤维素在 PVC 悬浮聚合中的用法，机理接近而对象不同。

填缝剂与美缝剂用羟丙基甲基纤维素（HPMC）选什么型号？

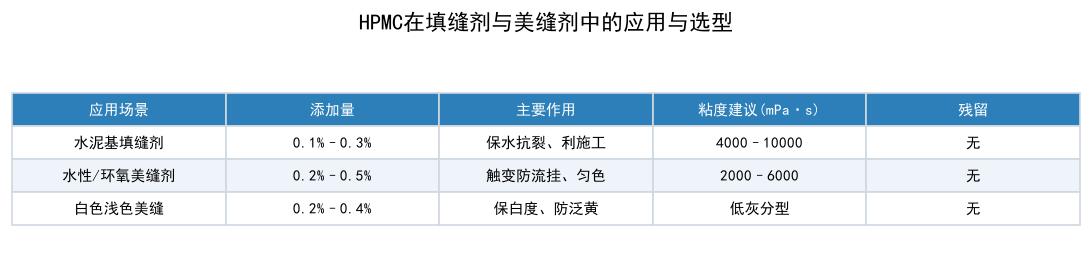

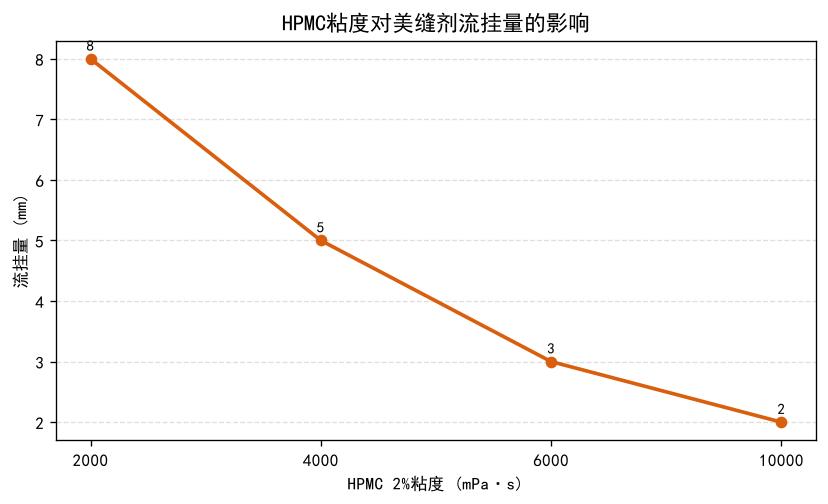

选型看粘度与溶解速度。填缝剂偏中高粘，建议 2% 水溶液粘度 4000–10000 mPa·s，保水与增稠更稳；美缝剂可用中粘（2000–6000 mPa·s），兼顾触变与挤出。溶解速度上速溶型减少化料时间，但需防结团，建议边搅边加。纯度与灰分要低，避免引入影响白度与色泽的杂质；储存阴凉干燥、防潮。对浅色与白色美缝剂，优先选低灰分、高白度型号，防止泛黄。还需关注与水泥及填料的相容性：同一粘度型号在不同厂家的乳胶粉、重钙体系里触变表现会有差异，换新批次或新配方时务必先做相容小试，确认不结团、不降粘、不泛色再批量使用。

羟丙基甲基纤维素（HPMC）填缝剂上量前要做哪些验证？

不同填缝剂配方对 HPMC 容忍度不同，建议先在小样上验证三件事：一是保水与抗裂，确认薄缝失水慢、24h 无裂纹；二是触变与流挂，确认美缝剂挤出不垂流、表面平整；三是颜色与白度，确认 HPMC 不引入色差或泛黄。验证时控制加入顺序——先干混、再加水搅拌，避免干粉结团形成暗点。对白色/浅色美缝剂，务必选低灰分型号并做白度对比；确认无误后再按 0.15%–0.2% 常用区间上量。

某瓷砖美缝项目用羟丙基甲基纤维素（HPMC）改善流挂的案例

某家装美缝施工中原用普通膏体，竖直墙面缝隙常流挂、凹陷，返工多。该项目在美缝剂中引入工业级 HPMC 0.3% 作触变增稠剂，并优化搅拌与挤出工艺。改造后膏体触变明显，竖直面挤出不流挂、表面自流平平整，色差与颗粒沉降减少，返工率下降、施工效率提升。据该项目记录，引入 HPMC 后竖直面流挂投诉基本归零，单日美缝施工面积提升约 20%。该项目说明，HPMC 在美缝里不是越多越好，而是以少量触变调控改善施工薄弱环节，兼顾效率与外观质量。

类似的有机高分子临时粘结与增稠思路，也见于羟丙基甲基纤维素在电焊条药皮中的用法，机理接近而对象不同。
