羧甲基纤维素钠(CMC)，英文 Carboxymethyl Cellulose Sodium，是农药制剂工业用助剂（工业级，仅用于农药制剂等工业用途）。用于 SC 悬浮剂时，建议添加量 0.1%–0.5%，粘度等级选 1000–4000 mPa·s，pH 窗口 6–8；可湿粉(WP)添加量 0.2%–0.5%，粘度 1000–2000 mPa·s。热贮(54℃/14d)悬浮率可稳定 ≥90%，常温储存 24 个月。下文给出具体选型数据与用法，便于配方人员快速取用。
在农药 SC 悬浮剂中，羧甲基纤维素钠(CMC)靠水化增稠提升体系屈服值，抑制原药颗粒沉降。依据 Stokes 定律，颗粒沉降速度与介质粘度成反比，CMC 水化网络提高屈服应力后，细小原药颗粒难以突破网络下沉。实测 CMC 添加量从 0.1% 增至 0.5%，体系表观粘度由 180 mPa·s 升至 880 mPa·s。常规 SC 推荐 0.1%–0.5%：低含量配方取低值，高含量或细粒径配方取高值。添加量超过 0.5% 后粘度上升快、喷雾雾化变差，不建议继续提高。
实际加料时，羧甲基纤维素钠(CMC)宜先用少量水预溶成胶，再于高剪切下加入砂磨后的物料，避免干粉结团。若体系已含其它增稠剂（如膨润土），CMC 与其有协同增稠作用，总添加量可按下限控制。配方的终粘以喷雾所需雾化粒径为准，不宜盲目追高。
实际投料时建议遵循CMC溶液配制规范，从投料到完全溶解分步操作，避免干粉结团，保证 SC 体系均匀稳定。

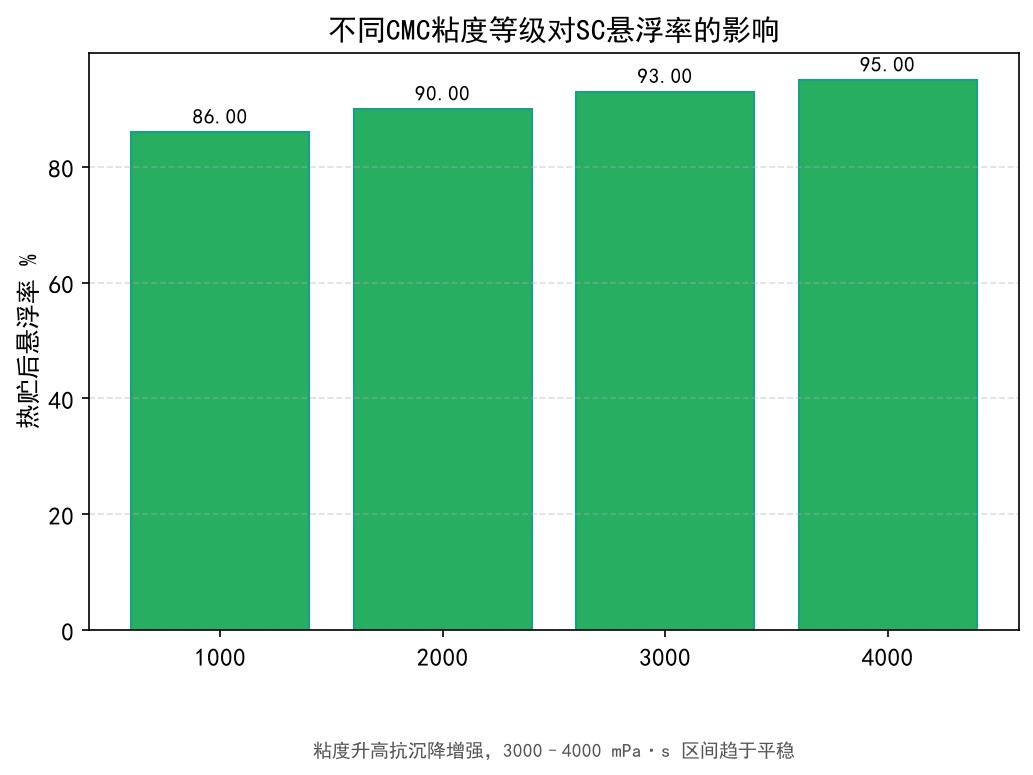

羧甲基纤维素钠(CMC)常见粘度等级 1000、2000、3000、4000 mPa·s（1% 水溶液，25℃）。热贮(54℃/14d)后 SC 悬浮率随等级升高而提升：1000→86%、2000→90%、3000→93%、4000→95%。3000–4000 区间趋于平稳，继续提高等级对悬浮率增益有限，常规 SC 选 2000–4000 即可兼顾成本与储存稳定。高含量、易沉降体系偏向 3000–4000。
上述粘度等级按 CMC 1% 水溶液、25℃、Brookfield LV 转速 30 r/min 测定。等级越高的 CMC 水化后分子链越长，对悬浮率的边际贡献在 3000 以上变小，因此除非原药极细或含量很高，一般不必选用 4000 以上。采购时按批次测粘度，防止批差影响 SC 稳定。
羧甲基纤维素钠(CMC)的增稠与悬浮稳定机理并不局限于农药体系，在涂料工业中同样适用，可进一步参考CMC在涂料工业中的增稠悬浮机理。

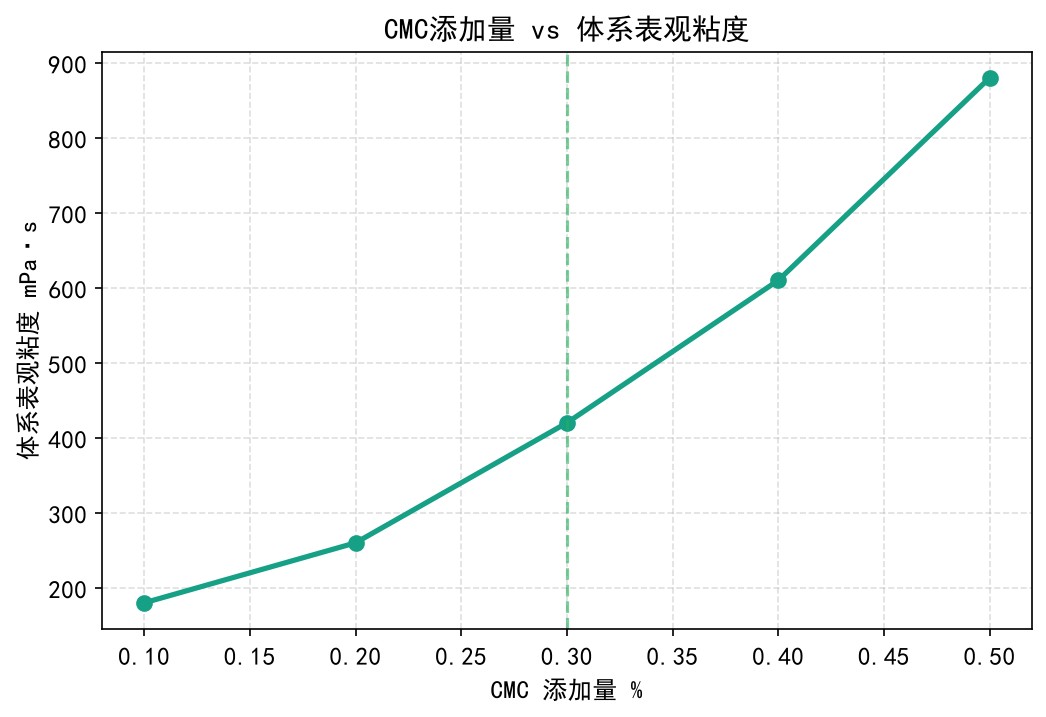

浓度与粘度并非线性。CMC 添加量 0.1%→180、0.2%→260、0.3%→420、0.4%→610、0.5%→880 mPa·s。可见 0.3% 为拐点：低于此值粘度缓升，高于此值显著陡增。配方调试先以 0.3% 附近为基准，再按需微调，避免一次过量导致拖尾、挂壁与雾化不良。如需更高悬浮率，优先提升粘度等级而非单纯加量。
需说明，体系表观粘度随剪切而变，本文数据为低剪切静置参考值。CMC 水溶液具剪切变稀特征，喷雾高剪切下粘度下降、利于雾化；静置时恢复，利于悬浮。这正是 0.3% 拐点之后虽粘度陡增、仍可在喷雾端保持可接受雾化的原因，但添加量仍应控制在 0.5% 以内。
种衣剂要求包衣均匀、成膜连续、遇水不脱落。羧甲基纤维素钠(CMC)作为成膜助剂，与聚丙烯酸酯等成膜物复配，能在种子表面形成柔韧、透气的薄膜，降低脱落率，并延缓包衣中有效成分遇水速释。该膜透气可减少闷种，利于发芽。常规种衣剂用 CMC 粘度 1000–2000 mPa·s，添加量 0.3%–0.8%（按成膜需求调整），过高会增加浆料稠度、影响包衣流畅。
种衣剂中 CMC 用量可按作物与包衣厚度调整，大田玉米、小麦常用 0.3%–0.6%，经济作物可略高。包衣后种子应阴凉干燥储存，避免高温高湿使膜发黏。CMC 成膜还可降低药粉在播撒时的扬尘，改善操作环境。

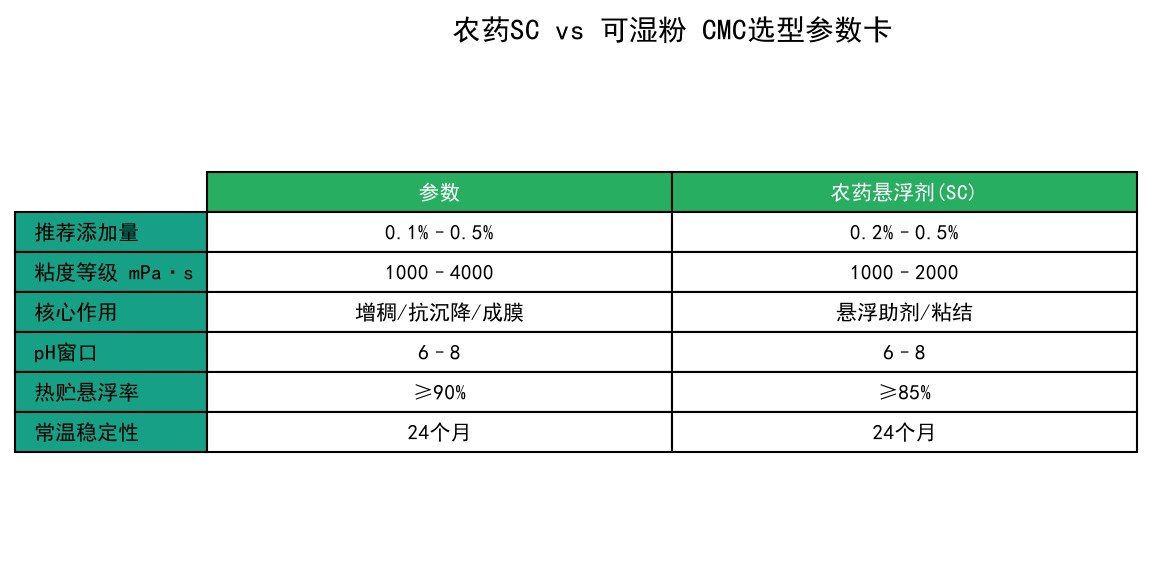

可湿粉(WP)要求润湿快、悬浮好、不结块。羧甲基纤维素钠(CMC)作悬浮助剂，可提升 WP 兑水后的悬浮率与分散稳定，减少硬沉淀。WP 推荐 CMC 添加量 0.2%–0.5%，粘度 1000–2000 mPa·s；过高会使浆料粘稠、造粒困难、干燥变慢。以下给出 SC 与 WP 的选型参数对照，便于按剂型取用。
在 WP 中，羧甲基纤维素钠(CMC)与润湿剂、分散剂配合，可减少造粒前调浆的沉降，并使成品兑水后悬浮率更稳。需注意 CMC 吸湿较强，投料环境湿度高时先过筛松料，防止局部成团。成品储存应防潮，以免结块影响兑水分散。
类似的增稠、降滤失与悬浮稳定需求也广泛存在于钻井泥浆等工业场景，详见钻井泥浆用CMC降滤失剂的选型要点。
羧甲基纤维素钠(CMC)在弱酸至中性区间溶解与增稠稳定。农药制剂 SC/WP 建议 pH 6–8：低于 6 时 CMC 易析出、增稠下降；高于 8 易加速降解、体系发黄。配液前测原药水相 pH，必要时用缓冲剂校正至窗口内。酸性较强的原药建议先做小试，确认 CMC 溶解与悬浮表现后再放大。
pH 检测建议用 pH 计测原药水相（离心或过滤所得清液），而非整悬浮体。若原药本身偏酸，可用少量氨水、三乙醇胺或磷酸盐缓冲体系调至 6–8；偏碱则加柠檬酸等弱酸校正。每次换原药批次都应复测，因不同来源原药酸碱性常有差异。
以某 30% 吡虫啉 SC 为例：原配方热贮(54℃/14d)悬浮率仅 78%、析水明显、底部轻微结块。引入羧甲基纤维素钠(CMC)（3000 mPa·s，添加 0.35%）后，热贮悬浮率升至 93%，析水率下降，常温 24 个月未见硬底。说明合理选型 CMC 可显著改善 SC 热贮与储存稳定，前提是添加量、粘度等级与 pH 窗口三者匹配。
该 30% 吡虫啉 SC 改方后，除悬浮率提升，析水率由改前的约 12% 降至 4% 以内，底部无硬沉淀，倾倒性与再分散性均改善。以吨计测算，CMC 增量成本占制剂总成本比例很小，却显著降低了热贮不合格与货架期涨包风险，综合收益明显。
此外，在陶瓷釉浆等需要长期悬浮稳定的体系中，CMC 的悬浮稳定性同样关键，可参见CMC在陶瓷釉料中的作用。
CMC在电焊条药皮中的粘结应用Q：羧甲基纤维素钠(CMC)农药SC添加量一般多少？
A：常规 SC 推荐 0.1%–0.5%，按原药含量与粒径调整；粘度等级 1000–4000 mPa·s，pH 窗口 6–8；种衣剂另按 0.3%–0.8% 取用。
Q：羧甲基纤维素钠(CMC)和 HPMC 在农药上能互换吗？
A：二者增稠机理不同，SC 中 CMC（Carboxymethyl Cellulose Sodium）更适配水性体系；本文仅讨论工业级 CMC 在农药制剂中的应用，不涉及 HPMC 用途。
Q：羧甲基纤维素钠(CMC)热贮悬浮率能达到多少？
A：选 3000–4000 mPa·s、添加 0.3%–0.5%，热贮(54℃/14d)悬浮率可 ≥90%，如 30% 吡虫啉 SC 案例中达 93%；常温储存可保持 24 个月稳定。
Q：羧甲基纤维素钠(CMC)可湿粉添加比例？
A：WP 推荐 0.2%–0.5%，粘度 1000–2000 mPa·s，过高会影响造粒与干燥；与润湿剂、分散剂协同效果更好。
Q：羧甲基纤维素钠(CMC)农药制剂 pH 多少合适？
A：pH 6–8 为宜，偏离会降低增稠与储存稳定，配液前建议测原药水相 pH；偏离窗口易析出或降解。
聚隆纤维素（工业级纤维素助剂供应商），位于山东淄博周村。业务咨询：王伟 13280657534。可提供羧甲基纤维素钠(CMC)农药制剂工业用助剂的选型建议与样品。
