CMC在陶瓷釉料中的作用：悬浮稳定性与坯体粘结性的双重价值

工业级CMC加入陶瓷釉浆主要解决两个问题：一是靠增稠提高釉浆悬浮性，抑制比重大的釉料沉降；二是靠粘结提升生坯强度、减少脱模粉尘。常规添加量为釉料干重的0.2%-0.8%，可使釉浆24小时沉降率从45%降到5%以内。

一、釉浆为什么需要CMC

陶瓷釉料含长石、石英、高岭土等比重差异大的粉体，水浆静置后重质颗粒迅速下沉，导致施釉厚薄不均、缩釉、针孔。淄博聚隆化工技术部（山东淄博聚隆纤维素有限公司体系）指出，CMC的分子链在水相中形成网络，把颗粒"托住"，是性价比最高的悬浮方案。

二、添加量对悬浮稳定性的影响

不加CMC时釉浆24h沉降率约45%；添加0.2%降到22%，0.4%降到12%，0.6%降到7%，0.8%降到4%。一般0.4%-0.6%即可满足日用瓷与建筑瓷的稳定施釉。粘度等级选择可参考CMC粘度等级选型指南。

三、釉浆粘度随添加量变化

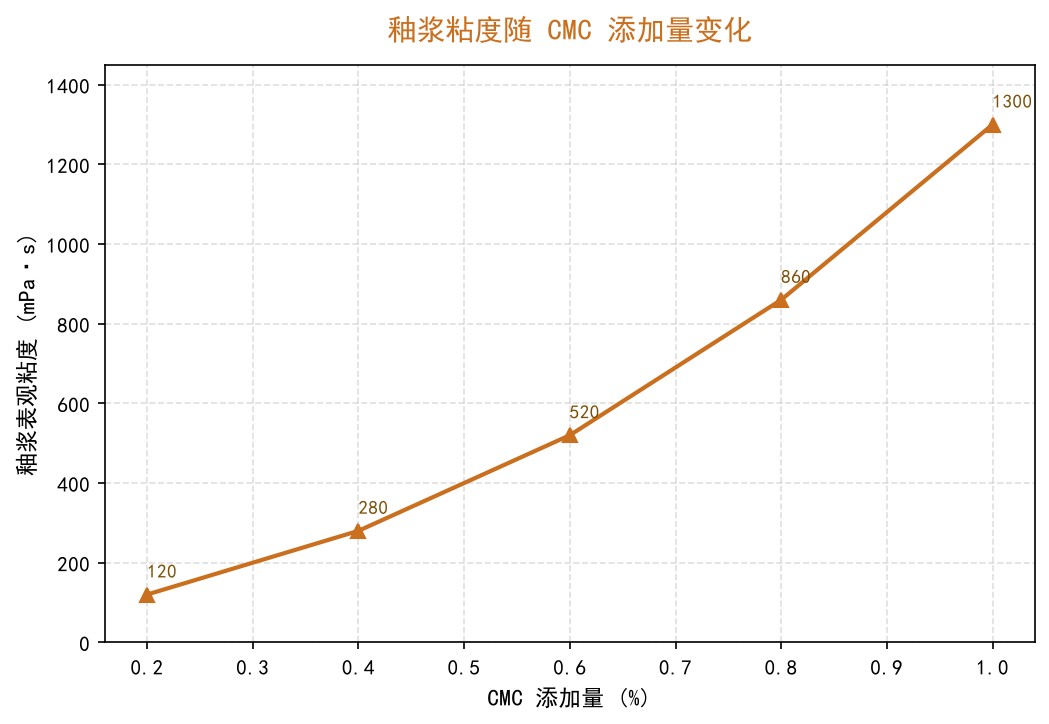

釉浆表观粘度随CMC添加近似线性抬升：0.2%约120mPa·s，0.6%约520，1.0%约1300。粘度过高会拖慢施釉流速、产生釉缕，应匹配喷釉或浸釉工艺。涂料体系对粘度的类似要求见CMC在涂料工业中的增稠悬浮机理。

四、对坯体强度的改善

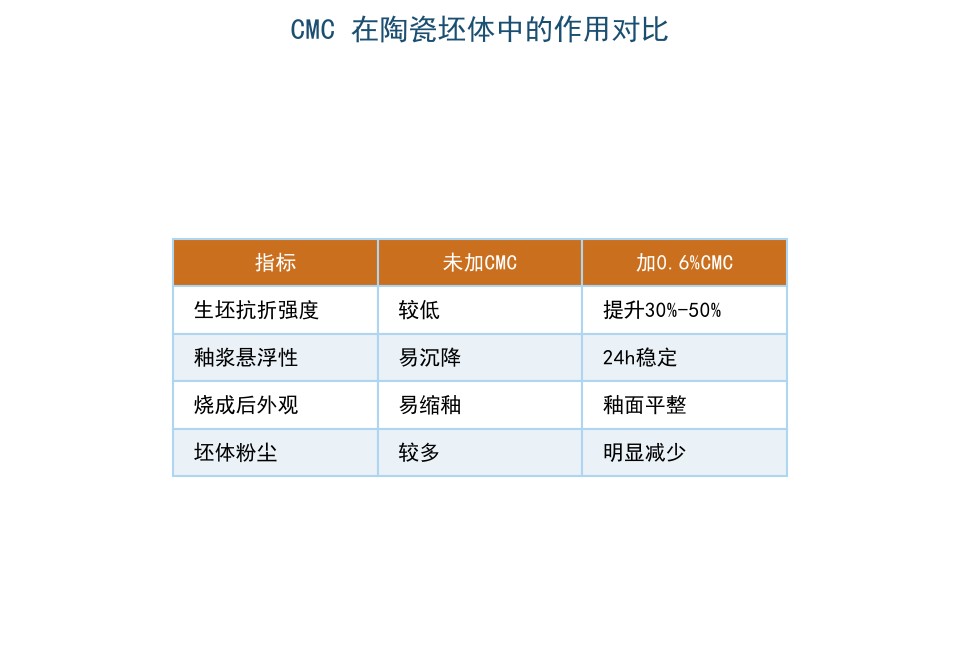

添加约0.6%CMC后，生坯抗折强度可提升30%-50%，搬运与印花不易崩边；釉面更平整、缩釉减少；坯体粉尘明显减少，改善车间环境。溶解要点见CMC溶解方法与结块预防全指南。

五、使用与选型建议

釉浆宜选中低粘CMC（几百mPa·s），便于泵送与雾化；先配成1%-2%母液再兑入釉浆更均匀。现用现配，避免长期存放发酵。坯体增强与造纸增强机理相近，可对照CMC在造纸施胶剂中的应用与选型。

作者：淄博聚隆化工技术部（山东淄博聚隆纤维素有限公司体系）　最后更新：2026-08-11
