瓷砖胶用HPMC：保水、抗滑移与开放时间如何平衡？

瓷砖胶的核心性能是保水、粘结与抗滑移。对C1/C2级瓷砖胶，推荐工业级HPMC黏度75000~150000 mPa·s、掺量0.30%~0.60%，可实现保水率≥90%、600 s抗滑移距离≤0.5 mm、开放时间20~40 min。山东淄博聚隆纤维素技术部围绕保水与抗滑移的平衡展开说明。

瓷砖胶为什么同时需要保水和抗滑移？

保水性好，水泥才能充分水化，形成稳定粘结层；抗滑移性好，竖向铺贴大砖时瓷砖不会下滑移位，减少空鼓和脱落。HPMC通过增稠和保水同时影响这两项性能：黏度越高、掺量越大，抗滑移越强，但开放时间也会相应延长。选型时需要在性能与工艺节奏之间找到平衡点。

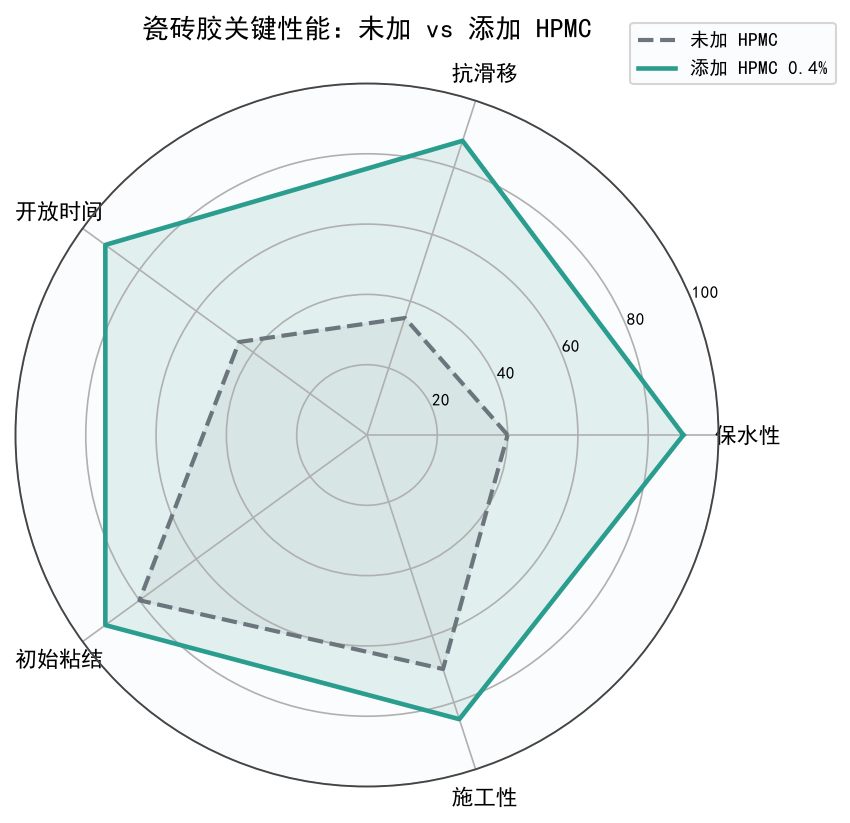

HPMC掺量对保水率与开放时间的影响

当HPMC掺量从0.10%提升至0.30%时，保水率快速从70%提升至90%以上；继续提升至0.60%，保水率稳定在93%~95%。开放时间随掺量增加而延长，C1级瓷砖胶通常控制在20~30 min，C2级大砖薄贴可放宽至30~45 min。建议根据施工速度和气候条件调整掺量。

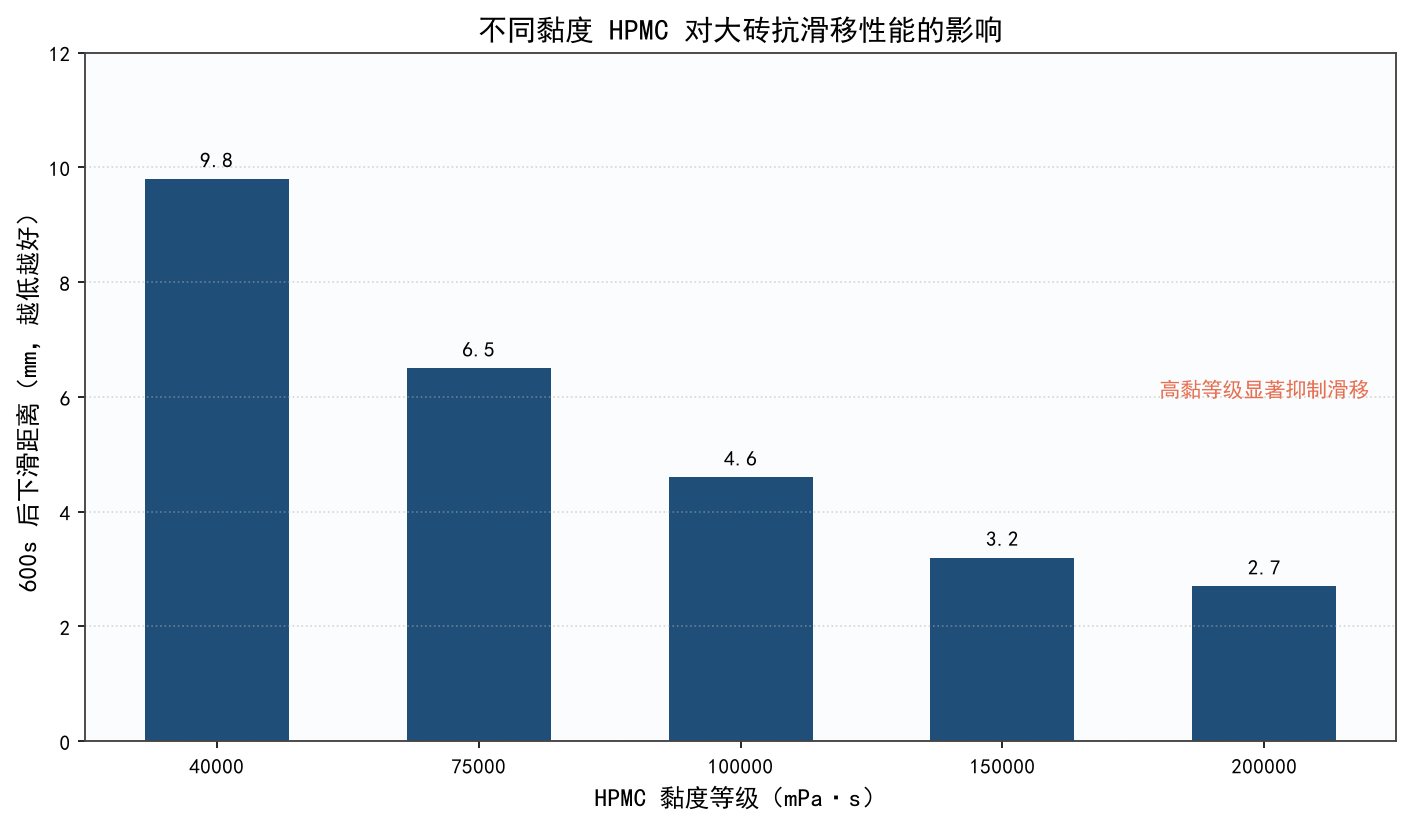

不同黏度HPMC对抗滑移性能的影响

抗滑移测试通常以600 s后瓷砖下滑距离评价。40000 mPa·s低黏度产品下滑距离可达9 mm以上；100000 mPa·s以上产品可降至5 mm以内；150000~200000 mPa·s高黏度产品可控制在3 mm以内，满足大砖/重砖场景要求。

大砖/重砖场景怎么选？

大砖、重砖、低吸水率玻化砖建议使用C2级以上瓷砖胶，HPMC选用100000~150000 mPa·s，掺量0.40%~0.60%；同时配合可再分散乳胶粉提升柔性粘结。施工时应采用薄贴法，齿形刮板刮出的条纹应平行竖向墙面，铺贴后适当揉压并调整。

延伸阅读

• 瓷砖胶用HPMC：黏度选择与掺量速查
• 腻子粉用HPMC：保水率与施工开放时间
• HPMC凝胶温度与冷水速溶型怎么选
• CMC在农药WDG中的分散与崩解

常见问题（FAQ）

瓷砖胶为什么既要保水又要抗滑移？

保水性决定水泥水化充分程度和后期粘结强度；抗滑移性决定大砖/重砖在竖向墙面粘贴时是否下滑。两者共同决定瓷砖胶的施工安全性和耐久性。

瓷砖胶用HPMC选多少黏度？

C1级瓷砖胶推荐75000~100000 mPa·s；C2级及大砖/重砖场景推荐100000~150000 mPa·s。黏度过低抗滑移不足，过高会延长开放时间并增加成本。

HPMC掺量对保水率和开放时间的影响？

掺量0.30%以上保水率可稳定达到90%以上；0.40%~0.60%时开放时间延长至30~45 min。掺量超过0.80%对性能提升有限，且可能拖慢凝结。

大砖/重砖铺贴如何控制滑移？

优先选用高黏度HPMC（≥100000 mPa·s），并配合合适的瓷砖胶配方（水泥+砂+胶粉+HPMC），将600 s后下滑距离控制在0.5 mm以内。

聚隆纤维素的HPMC适用于瓷砖胶吗？

山东淄博聚隆纤维素提供工业级HPMC系列产品，黏度覆盖40000~200000 mPa·s，可针对C1/C2瓷砖胶、大砖薄贴等场景提供选型支持。

文章来源：山东淄博聚隆纤维素技术部 ｜ 最后更新：2026-08-25
