HPMC凝胶温度与热稳定性：建筑应用怎么选粘度与凝胶温度

HPMC 凝胶温度由甲氧基含量决定（19%–30% 对应 56–72℃），升温至凝胶温度附近水溶液粘度骤降形成凝胶；建筑应用按腻子/瓷砖胶/砂浆/自流平分别匹配 58–75℃ 的凝胶温度区间，以保证施工开放时间与保水。

什么是 HPMC 的凝胶温度？

羟丙基甲基纤维素（HPMC）是冷水溶胀、热致凝胶的非离子纤维素醚。常温下溶于水形成透明黏稠溶液；当温度升到某一临界值（凝胶温度）时，分子链脱水、疏水作用增强，溶液突然失去流动性形成凝胶。这一"热凝胶"特性是 HPMC 保水、增稠、开放时间可控的根本。凝胶温度越低，越容易在高温季节或高温基面施工时提前凝胶，需按应用选择。

甲氧基和羟丙基含量怎么影响凝胶温度？

HPMC 的凝胶温度主要由甲氧基含量主导：甲氧基越高，凝胶温度越低；羟丙基主要调节水溶速度与成膜性。下图显示，甲氧基从 19% 升到 30%，凝胶温度由 72℃ 降到 56℃。因此想要高凝胶温度（耐热、夏季施工稳），选低甲氧基型号；想要易溶、低凝胶温度，选高甲氧基型号。

升温时 HPMC 溶液为什么"先稀后稠再凝胶"？

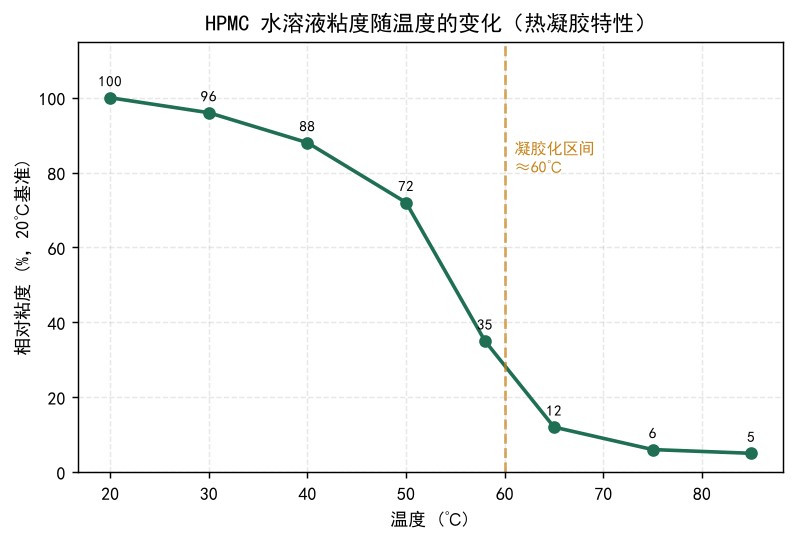

HPMC 溶液粘度随温度升高先略降（正常流体行为），接近凝胶温度时分子链脱水聚集、粘度骤降并失去流动——并非"更稠"而是"失水流不动"。下图显示 20℃ 到约 60℃ 粘度快速跌落，60℃ 后为凝胶态。理解这条曲线，才能避免夏季高温料浆"假稠实凝"、泵送困难。

不同建筑应用该选什么凝胶温度？

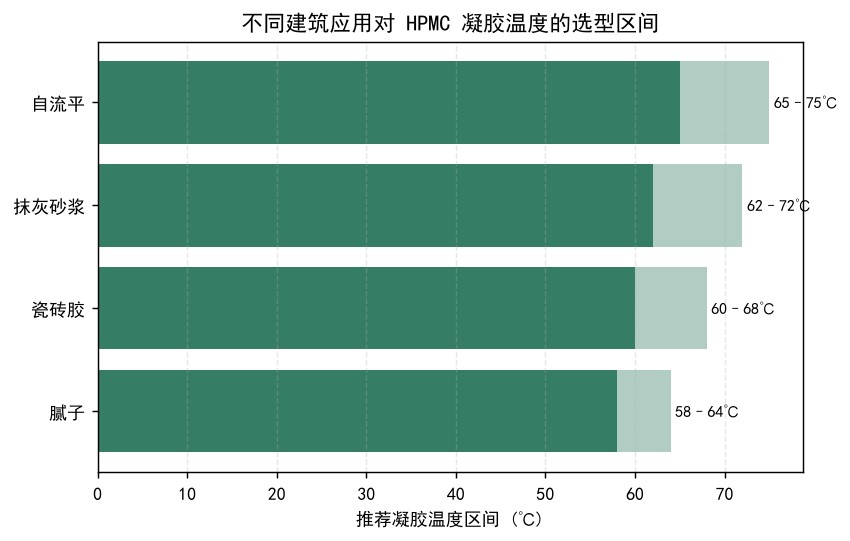

保水与开放时间要求不同，凝胶温度区间也不同：腻子 58–64℃、瓷砖胶 60–68℃、抹灰砂浆 62–72℃、自流平 65–75℃。下图给出各应用推荐区间，选型时让凝胶温度高于施工与环境最高温 5–10℃ 最稳妥。相关施工应用可参考《HPMC 在干混砂浆中的保水机理》与《瓷砖胶用 HPMC 粘度怎么选》、《腻子专用 HPMC 选型要点》。

热稳定性不好会有什么现场问题？

凝胶温度偏低或热稳定性差的 HPMC，在夏季高温（>35℃）或高温基面（如暴晒墙面）施工时易提前凝胶，导致料浆结皮、开放时间骤短、刮涂困难、粘结下降。淄博聚隆化工的工业级 HPMC 通过取代度设计将凝胶温度稳定控制在应用区间，并附技术指标与试样服务，技术咨询电话 13280657534（王伟）。

常见问题 FAQ

HPMC 凝胶温度由什么决定？

主要由甲氧基含量决定，甲氧基越高凝胶温度越低（19%–30% 对应 56–72℃）；羟丙基主要影响水溶速度与成膜性。

为什么夏天 HPMC 砂浆容易结皮？

当施工或基面温度接近 HPMC 凝胶温度时溶液提前凝胶，料浆失水流不动、开放时间变短。应选凝胶温度高于环境温度 5–10℃ 的型号。

建筑应用一般选多高的凝胶温度？

腻子 58–64℃、瓷砖胶 60–68℃、抹灰砂浆 62–72℃、自流平 65–75℃；以高于夏季最高施工温度 5–10℃ 为宜。
