工业级羧甲基纤维素钠(CMC)在水基钻井液中主要承担降滤失与提粘切两项任务，加量通常控制在0.4%–1.0%(相对钻井液体积)，可将API滤失量从28 mL以上降至5 mL以下，并显著提升泥浆的携砂能力与井壁稳定能力，是水基钻井液体系里性价比最高的处理剂之一。对钻井现场而言，选对型号(HV/LV/MV)与加量，直接决定井壁质量、卡钻风险和吨钻井液药剂成本。
钻井液(泥浆)有三大使命：携带并悬浮岩屑、平衡地层压力、在井壁形成低渗透泥饼以阻止地层水侵入。未加处理剂的水基膨润土浆滤失量大(可达28 mL以上)、泥饼厚且疏松，容易导致井壁坍塌、卡钻和地层伤害。工业级CMC溶于水中形成高粘度溶胶，一方面在井壁吸附成膜、封堵微裂缝，把滤失量压下来；另一方面提高体系的结构粘度和切力，让岩屑悬浮不沉降。相比淀粉类、生物聚合物类处理剂，CMC耐温、耐盐、来源稳定、单价低，是国内外油田水基钻井液最普遍使用的降滤失剂。
CMC按取代度和粘度分为三个主型号：HV-CMC(高粘)提粘切能力强、降滤失一般，适合需要高携砂和悬浮的深井、定向井；LV-CMC(低粘)几乎不增粘却降滤失突出，适合既要控失水又不想把泥浆做稠的浅井与水平井；MV-CMC(中粘)介于两者之间，是大多数常规井的均衡选择。现场通常按"深井/复杂井用HV、水平井/浅井用LV、常规井用MV"分工，而不是单型号包打全场。

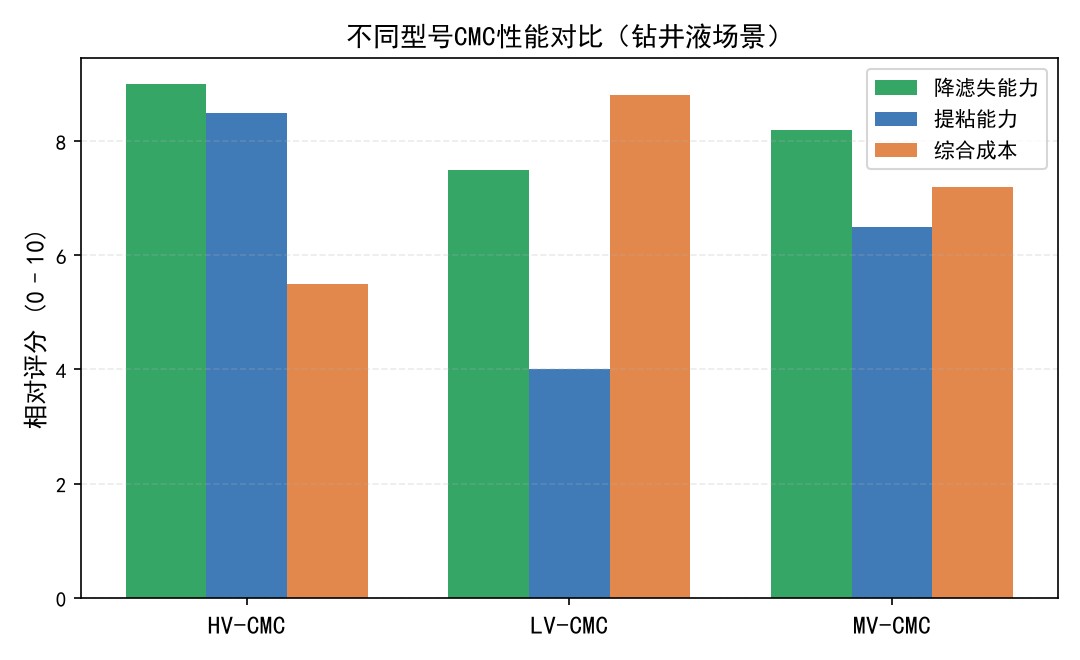

上图给出HV/LV/MV三类CMC在降滤失能力、提粘能力、综合成本三个维度的相对评分：LV-CMC降滤失得分最高(7.5–9.0)，HV-CMC提粘得分最高(8.5)，选型时按井型对号入座即可。

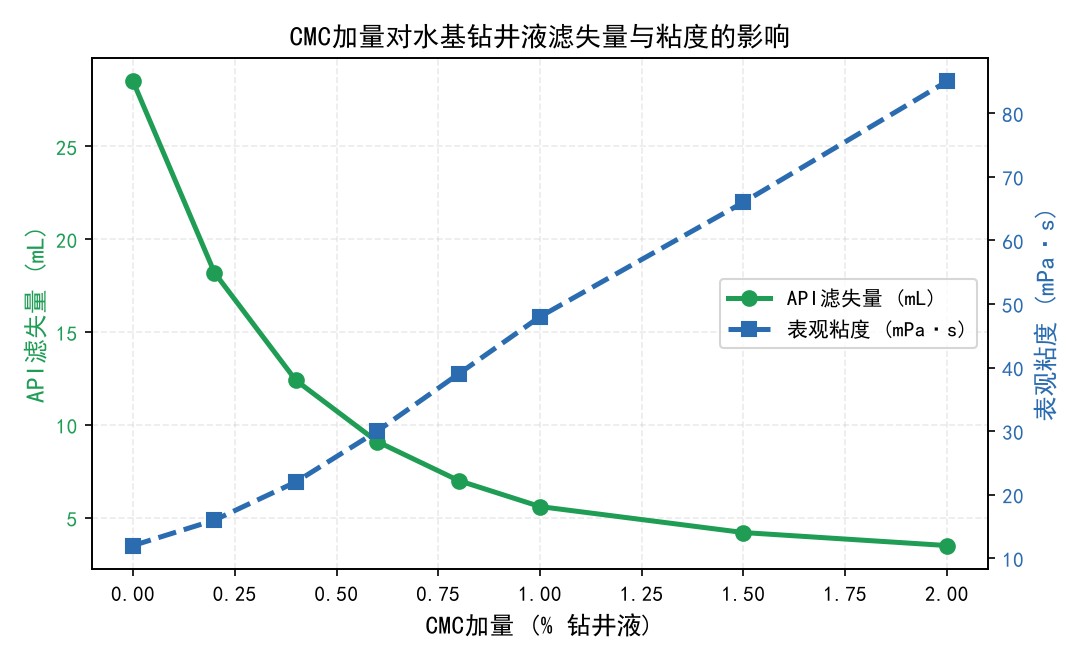

常规水基膨润土浆中，LV-CMC加量约0.4%–0.8%、HV-CMC约0.5%–1.0%(相对钻井液体积)。加量过低滤失量压不住、泥饼厚；过高则泥浆过稠、泵压升高、钻速下降，且浪费药剂。下图给出CMC加量从0增至2.0%时，API滤失量从28.5 mL单调下降到3.5 mL，而表观粘度从12 mPa·s上升到85 mPa·s——0.4%–1.0%区间正好是"滤失量大幅下降、粘度仍可接受"的平衡点。
需要强调：CMC应先在配浆罐用清水配成1%–2%的母液，充分水化(30分钟以上)后再加入循环系统，直接干粉撒入会造成"鱼眼"结块、有效成分浪费。关于CMC在纺织印花等其它工业场景的增稠机理，可参考CMC在纺织印染工业中的应用与选型指南中相似的溶胶成膜逻辑。

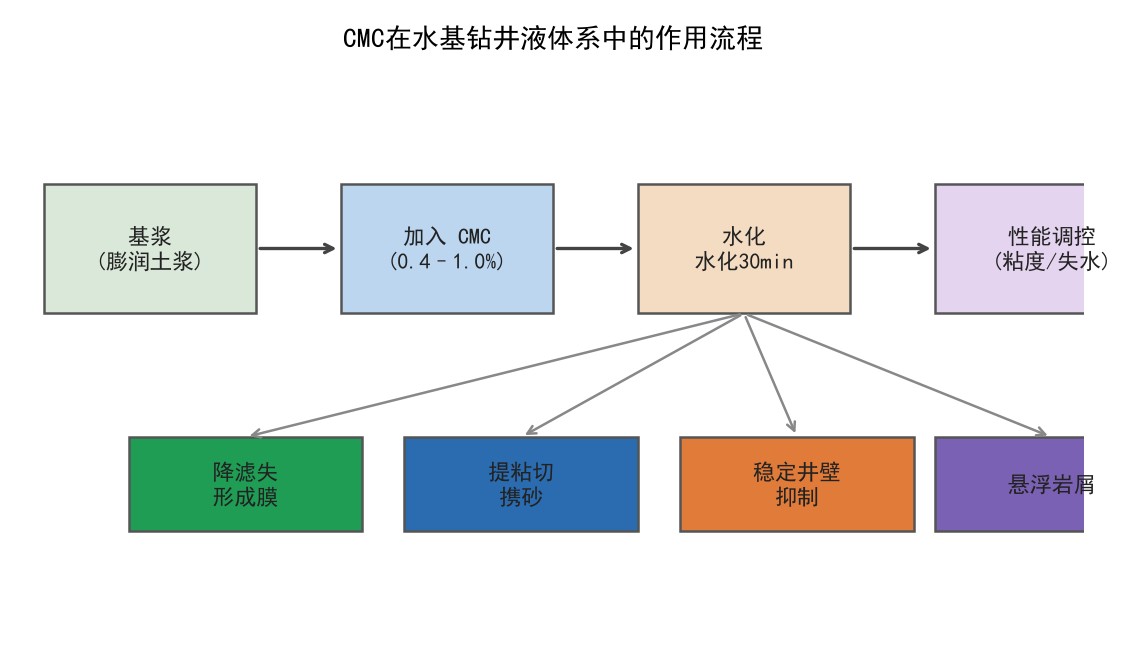

典型加药顺序为：先配膨润土预水化浆，再加入CMC母液水化30分钟，最后按需补充降粘剂、封堵剂与抑制剂调控性能。CMC与膨润土协同可在井壁形成薄而致密的泥饼；与淀粉类、生物聚合物类处理剂复配可兼顾降滤失与环保要求。下图给出CMC在水基钻井液体系中的作用流程：从基浆到加CMC、水化、性能调控，最终在井壁成膜、携砂、稳定井壁、悬浮岩屑四条路径发挥作用。
若现场使用海水或高盐地层水配浆，应优先选耐盐型HV-CMC并适当提高加量；淡水井则LV/MV即可。复配顺序不可颠倒——先让CMC充分水化再引入高价离子，否则会明显削弱降滤失效果。
第一，按井型选型号：深井/定向井选HV-CMC、水平井/浅井选LV-CMC、常规井选MV-CMC；第二，关注取代度(DS)与粘度等级，油田用CMC取代度宜在0.6–0.95，过低降滤失不足、过高成本攀升；第三，先做小型泥浆配伍实验确定最佳加量与相容性，不凭经验直接大批量投加；第四，优先选用工业级、低纤维、易溶解的油田专用CMC，并索要第三方检测报告核验粘度与取代度。需要油田专用产品规格可看石油钻井用羧甲基纤维素钠（CMC）的产品参数表，也可结合CMC在涂料工业中的增稠悬浮机理理解其溶胶成膜本质。
最后更新：2026-08-14 作者：淄博聚隆化工技术部 技术咨询电话：13280657534（王伟）
HPMC选型不是查表对号入座，而是按"砂浆类型→核心需求→粘度掺量匹配→环境微调"的逻辑链逐层决策，每一步都有明确的判断标准。
六类干混砂浆对HPMC的核心需求截然不同。把瓷砖胶的HPMC拿去做自流平，等于让百米短跑选手去跑马拉松——不是不行，是方向反了。
| 砂浆类型 | 最核心需求 | 次核心需求 | 性能优先级 |
|---|---|---|---|
| 自流平砂浆 | 流动性（低粘度） | 保水性、表面平整度 | 流动 > 保水 > 强度 |
| 砌筑砂浆 | 保水性、粘结力 | 抗垂挂、施工性 | 保水 > 粘结 > 施工 |
| 抹灰砂浆 | 保水性、抗垂挂 | 抗裂性、施工手感 | 保水 > 抗垂挂 > 手感 |
| 瓷砖胶 | 开放时间、抗滑移 | 粘结强度、保水 | 开放 > 抗滑移 > 粘结 |
| 腻子粉 | 批刮手感、保水性 | 表面细腻度、抗裂 | 手感 > 保水 > 细腻度 |
| 保温砂浆 | 保水性、抗裂性 | 与EPS颗粒的相容性 | 保水 > 抗裂 > 相容 |
如果你正在做瓷砖胶配方，瓷砖胶中HPMC的应用与选型要点里有更详细的粘度-开放时间对照实验。保温砂浆场景下，保温砂浆专用HPMC选型方案也是一个不错的参考。
这一张表值得保存到手机里，配方调试时随时对照：
| 砂浆类型 | 推荐粘度 (mPa·s) | 推荐掺量 | 掺量换算（每吨干粉） |
|---|---|---|---|
| 自流平砂浆 | 400-2,000 | 0.05%-0.10% | 0.5-1.0 kg |
| 砌筑砂浆 | 15,000-40,000 | 0.10%-0.20% | 1.0-2.0 kg |
| 抹灰砂浆 | 40,000-100,000 | 0.20%-0.30% | 2.0-3.0 kg |
| 瓷砖胶 | 40,000-75,000 | 0.20%-0.40% | 2.0-4.0 kg |
| 腻子粉 | 75,000-150,000 | 0.30%-0.50% | 3.0-5.0 kg |
| 保温砂浆 | 75,000-200,000 | 0.25%-0.40% | 2.5-4.0 kg |
一个常见的认知误区是"粘度越高=保水越好=质量越有保障"。错。自流平砂浆如果用了100000mPa·s的HPMC，流动性直接报废；腻子粉如果用200000mPa·s超高粘度，批刮阻力大到让工人怀疑人生。粘度选型的原则不是"越高越好"，而是"够用+好用"。
关于正确的预混与溶解方法，可以查看HPMC干粉预混与溶解的正确方法——配方再好，施工环节的溶解不到位也是白搭。
配方不是在恒温恒湿实验室里用的，是在工地上用的。环境因素的调整幅度不大，但不调就出问题：
🎯 不确定你的配方该用哪款HPMC？留下你的砂浆类型和施工环境，聚隆技术工程师1个工作日内给你推荐型号和掺量方案。 咨询热线：0533-8299008 / 13280657534
HPMC单独使用已能解决大部分施工问题，但与可再分散乳胶粉、淀粉醚、减水剂合理复配后，会产生"1+1＞2"的协同增效，覆盖单一添加剂无法兼顾的性能盲区。
这是干混砂浆添加剂里最经典的一对搭档。
HPMC解决的是"施工过程"中的问题——保水、增稠、抗垂挂。但砂浆硬化后，HPMC对柔性和粘结强度的贡献有限。这时候就需要可再分散乳胶粉（RDP）来补位：RDP在水泥水化后形成聚合物膜，穿插在水泥水化产物之间，提供柔韧性、抗冲击性和基材粘结力。
两者的协同逻辑是：HPMC保证水泥有足够的水和时间去充分水化 → 水化充分的水泥石为RDP的聚合物膜提供了牢固的锚固基底 → RDP聚合物膜赋予砂浆柔性和粘结力。少一个环节，整体性能就大打折扣。
典型应用是保温砂浆：HPMC 0.3% + RDP 2.5%-3.0%，既保证抹在EPS板上的砂浆不因失水过快而开裂，又确保硬化后与保温板的粘结强度达标。
安徽一家腻子粉厂的老板老张跟我吐槽过一个经典困境："保水够的HPMC粘度太高，刮起来像推浆糊；粘度低的顺滑，但保水又不行。"
后来他的解决方案是：把150000mPa·s的HPMC降到100000mPa·s，掺量从0.5%降到0.4%，再补0.05%的淀粉醚。批刮手感从"粘刀"直接变成"顺滑如奶油"。淀粉醚在HPMC提供的主体保水-增稠框架上，额外增加了一个"滑爽层"——它降低刮刀与砂浆界面的摩擦系数，但不显著影响整体粘度和保水性。
这个案例说明了一个重要原则：解决施工问题不一定靠堆高HPMC掺量，用对协同添加剂往往能事半功倍。
自流平砂浆面临的是一对矛盾需求：流动性要够好（能自己流平），但保水性又不能差（否则表面起粉、开裂）。减水剂通过静电排斥释放自由水，提供流动性；HPMC通过增稠和水合作用留住自由水，提供保水性。二者是"放水"和"锁水"的动态平衡——减水剂放多了保水崩，HPMC加多了流动崩。典型配比窗口是HPMC 0.05%-0.08% + 聚羧酸减水剂0.15%-0.25%，具体比例需要通过扩展度-保水率交叉试验来确定。
【建议配图：HPMC+乳胶粉+淀粉醚+减水剂四者协同效应关系图】
干混砂浆的施工问题至少有60%可以通过调整HPMC粘度或掺量来解决——关键是能准确判断问题是"不够"还是"过多"。
下面这五类问题，是从聚隆纤维素技术部过去三年处理的300+客户咨询中提炼出来的。排查逻辑遵循一个简单原则：先看HPMC粘度对不对，再看掺量够不够，最后才考虑换型号。
| 问题现象 | HPMC根因 | 调整方案 |
|---|---|---|
| 砂浆上墙流挂/滑移 砌筑或抹灰时砂浆往下"出溜" |
粘度偏低或掺量不足，三维网络强度兜不住砂浆自重 | 提高粘度等级（如40000→75000mPa·s），或掺量增加0.05%-0.1% |
| 失水过快/收面困难 砂浆表面迅速变干、起皮，来不及收光 |
保水性不足（粘度低/掺量少/凝胶温度低于施工温度） | 掺量增加0.05%-0.1%，或更换高一档粘度；夏季务必选凝胶温度≥75°C的产品 |
| 腻子批刮粘刀 刮板推不动，腻子粘在刮刀上甩不掉 |
粘度过高或掺量过大，剪切稀化不足 | 降低粘度（如150000→100000mPa·s），或减少掺量0.05%-0.1%；也可复配0.03%-0.05%淀粉醚改善滑爽感 |
| 开放时间短/瓷砖空鼓 瓷砖贴上没多久就失去粘结力，后期大面积空鼓 |
掺量不足或粘度偏低，保水不够，开放时间不足导致水泥在瓷砖贴合前已部分失水 | 增加掺量至0.3%-0.4%，选用40000-50000mPa·s粘度；目标是将开放时间从10分钟以内延长至20-30分钟 |
| 硬化后强度低/表面起粉 砂浆干了以后强度上不去，手一蹭就掉粉 |
掺量过大（>0.5%）引入过多微气泡，砂浆密实度下降 | 严格控制掺量≤0.5%；同时检查HPMC的灰分含量（优质品≤1%），灰分高意味着有效成分低 |
关于保水率是否达标，可以参考HPMC保水率≥90%的国标要求与检测方法，里面有JC/T 2190-2013标准的详细检测步骤。
淄博聚隆化工有限公司旗下的聚隆纤维素拥有20余年工业级HPMC生产经验，全系列粘度覆盖400-200000mPa·s，凝胶温度≥75°C，批次粘度波动控制在±5%以内。
写到这里，如果你已经把HPMC的机理和选型逻辑理清了，最后这个环节是"去哪里拿靠谱的料"。
山东聚隆纤维素有限公司（淄博聚隆化工有限公司旗下品牌）从1992年开始做纤维素醚，2005年正式切入建材级HPMC赛道。二十年的产线积累体现在几个硬指标上：
如果你正在做配方优化或者新线调试，聚隆技术团队可以提供免费样品+配方技术支持。不是发完样品就不管了——工程师会跟进你的小试数据，帮你把掺量和粘度定到最优值。
联系聚隆纤维素技术部，告诉我们你的砂浆类型和施工环境，工程师会推荐最适合的型号并寄送免费样品。
📞 咨询热线：0533-8299008 / 13280657534
回到开头那句反直觉的话：一吨干混砂浆里只加200-500克HPMC，这点东西却决定了砂浆能不能用、好不好用。这种"微量决定宏观"的特性，恰恰说明选对HPMC有多重要。
把全文的要点串成一条线：
好的配方不是算出来的，是试出来的——但只有理解了机理，才知道往哪个方向试。
HPMC通过分子链上的羟基(-OH)和醚键(-O-)与水分子形成氢键，将游离水"锁"在砂浆体系中实现保水功能；同时HPMC溶解后形成三维高分子网络，提供增稠和抗流挂效果；在颗粒表面形成润滑膜改善施工手感。三大机理协同作用，使砂浆保水率从不足60%提升至≥90%，优质产品可达95%-98%。
HPMC在干混砂浆中的推荐掺量为干粉总量的0.02%-0.5%。具体按砂浆类型：自流平砂浆0.05%-0.1%，砌筑砂浆0.1%-0.2%，抹灰砂浆0.2%-0.3%，瓷砖胶0.2%-0.4%，腻子粉0.3%-0.5%。高温（＞30°C）或高吸水基层施工时，建议掺量增加10%-20%。
不是越高越好。低粘度（400-2,000mPa·s）适合自流平砂浆需要高流动性；中粘度（15,000-50,000mPa·s）适合瓷砖胶和砌筑砂浆兼顾保水和施工性；高粘度（100,000-200,000mPa·s）适合腻子粉和抹灰砂浆需要极致保水抗裂。粘度过高会导致砂浆粘刀、施工阻力大、含气量增加、硬化后强度下降。
需要。气温每升高约10°C，砂浆水分蒸发速率约增加1倍。建议夏季掺量比冬季增加10%-20%，同时选择凝胶温度≥75°C的HPMC产品，避免高温下HPMC提前凝胶导致保水失效。施工前基层应提前洒水润湿，降低基材对砂浆水分的"虹吸效应"。
HPMC通过保水作用减缓砂浆表面水分蒸发，延缓表面结皮时间，将瓷砖胶的开放时间从10分钟以内延长至20-30分钟以上。同时HPMC溶解后形成的高分子网络显著提高砂浆屈服应力，实现垂直面施工不下滑，一次抹灰厚度可达10mm以上无流挂。
