CMC（羧甲基纤维素钠）的粘度等级根据GB 1904-2005国家标准分为FVH特高粘度（≥500 mPa·s）、FH高粘度（200-500 mPa·s）、FM中粘度（400-2000 mPa·s）和FL低粘度（25-400 mPa·s）四型，测量条件为2%水溶液、25℃。不同粘度等级的分子量、取代度、溶解速度和增稠效率存在显著差异，需根据应用场景的功能需求精准匹配。这里有个反直觉的点：低粘度CMC的取代度往往高于高粘度CMC——这一反直觉现象背后藏着CMC粘度选型的核心逻辑。
低粘度CMC的取代度反而比高粘度更高——这个反直觉现象背后，藏着CMC粘度选型的核心逻辑。很多采购商在选型时只看粘度数字，却忽略了粘度等级背后的分子量、取代度和生产工艺差异。同样标注"2%水溶液3000 mPa·s"的两批CMC，一批可能是高分子量低DS的产品，另一批可能是中等分子量高DS的产品——两者的耐盐性、溶解速度和批次稳定性可能截然不同。下面基于GB 1904-2005国家标准，把CMC粘度等级分类捋一遍，给你各等级详细参数对比表、Brookfield标准测量方法和全行业应用场景匹配矩阵。关于CMC全套技术指标体系，站内已有综合解读文章可供参考。
CMC的粘度由分子量（聚合度）和取代度（DS）共同决定，其中分子量是主导因素，DS呈非线性影响——两者协同控制粘度水平。

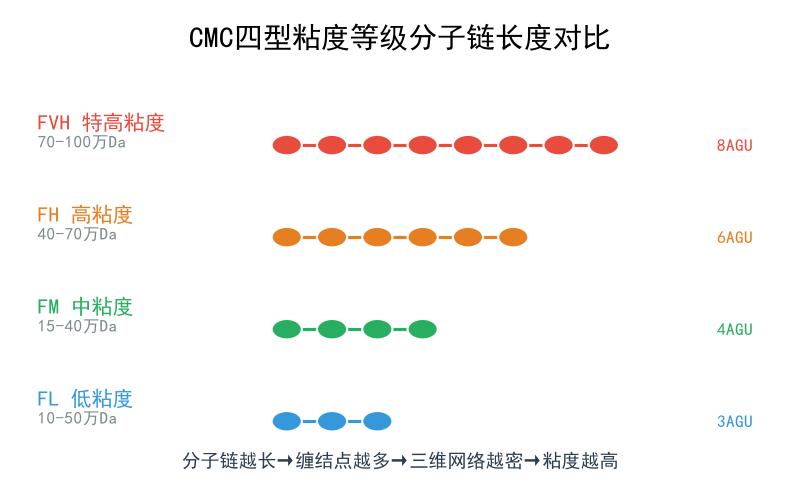

CMC的分子骨架是纤维素长链，由葡萄糖单元（AGU）通过β-(1→4)糖苷键连接。聚合度（DP）即分子链上AGU的数量，直接决定分子量。分子量越大，分子链越长，链间缠结点越多，三维网络越致密，宏观表现为粘度越高。
低粘度CMC的分子量通常在10万-50万Da，高粘度CMC的分子量可达100万-200万Da以上。分子量每增加一倍，2%水溶液粘度大约提高3-5倍（非线性增长），这是因为链缠结密度随分子量呈指数增长。
DS对粘度的影响呈"倒U型"曲线：DS<1时，DS升高使静电排斥增强、分子链伸展，粘度升高；DS≈1为粘度拐点；DS>1后，醚化反应条件加剧导致主链断裂、分子量下降，粘度反而降低。关于这一倒U型曲线的详细分子机理，可参阅站内CMC取代度对溶解和粘度的影响专题文章。
这是CMC选型中最重要的认知突破：低粘度CMC（2%水溶液≤300 mPa·s）的DS通常为0.6-0.8，而高粘度CMC的DS可能只有0.5-0.7。
根本原因在于生产工艺：低粘度CMC的生产需要更充分的醚化条件（更高温度、更长反应时间），这些条件一方面使羧甲基取代更完全（DS升高），另一方面使纤维素主链糖苷键断裂更严重（分子量降低）。最终结果是DS高但分子量低，宏观表现为低粘度。
这一反直觉关系意味着：选择低粘度CMC时不应假设其DS低，反而应关注其DS是否满足耐盐、耐酸等功能需求。低粘度CMC的分子量虽低，但DS较高，在含盐或酸性体系中的粘度保持率可能优于高粘度低DS产品。
GB 1904-2005《食品添加剂 羧甲基纤维素钠》将CMC按粘度分为FVH/FH/FM/FL四型，每型对应明确的粘度范围和测量条件，这是国内CMC粘度等级的权威标准。
GB 1904-2005按2%水溶液在25℃下的粘度将食品级CMC分为四型：
| 型号 | 粘度等级名称 | 粘度范围（mPa·s） | 测量浓度 | 典型分子量 |
|---|---|---|---|---|
| FVH | 特高粘度 | ≥500 | 1%水溶液 | 70万-100万+ |
| FH | 高粘度 | 200-500 | 1%水溶液 | 40万-70万 |
| FM | 中粘度 | 400-2000 | 2%水溶液 | 15万-40万 |
| FL | 低粘度 | 25-400 | 2%水溶液 | 10万-50万 |
注意FVH和FH型的测量浓度为1%水溶液，而FM和FL型为2%水溶液——这是因为高粘度CMC在2%浓度下粘度过高无法准确测量，因此降低浓度至1%。对比不同型号粘度时需注意测量浓度的差异。
GB 1904-2005规定CMC的命名格式为"F+粘度等级+取代度主值"，具体规则：
常见命名示例：
| 型号 | 含义 | 典型应用 |
|---|---|---|
| FH9 | 食品级高粘度DS≥0.9 | 酸性食品、冰淇淋 |
| FH6 | 食品级高粘度DS≥0.6 | 面制品、酱料 |
| FM6 | 食品级中粘度DS≥0.6 | 饮料悬浮、果酱 |
| FL6 | 食品级低粘度DS≥0.6 | 乳饮料、速溶食品 |
除GB 1904-2005食品级标准外，CMC还有工业级和石油级分类：

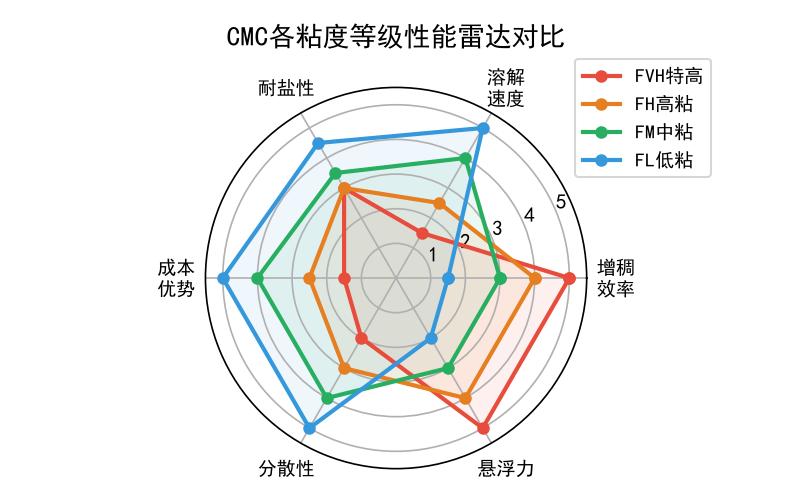

以下对比表从粘度范围、典型分子量、常见DS范围、溶解速度、增稠效率和主要应用六个维度系统对比各粘度等级，是选型决策的核心参考。
| 参数 | 低粘度（LV-CMC） | 中粘度（MV-CMC） | 高粘度（HV-CMC） | 特高粘度 |
|---|---|---|---|---|
| 2%水溶液粘度（mPa·s） | ≤300 | 300-2000 | 2000-50000 | ≥50000 |
| 典型分子量（万Da） | 10-50 | 15-40 | 40-70 | 70-100+ |
| 常见DS范围 | 0.6-0.8 | 0.5-0.8 | 0.5-0.7 | 0.5-0.7 |
| 溶解速度 | 快（15-30min） | 中等（30-60min） | 较慢（1-2h） | 慢（2-4h） |
| 增稠效率 | 低 | 中 | 高 | 极高 |
| 主要功能 | 降滤失、分散、悬浮 | 增稠、保水、粘结 | 增粘携砂、成膜 | 高悬浮、凝胶化 |
| 典型应用 | 钻井液降滤失、农药悬浮、医药辅料 | 食品增稠、纺织印染、造纸、陶瓷 | 钻井增粘、陶瓷釉料、特种粘合 | 特种悬浮体系 |
从对比表可以清晰看出粘度等级选型的核心矛盾：粘度越高，增稠效率越高，但溶解越慢、分子量越大（主链越长越易断）。选型不是简单选高粘度，而是在增稠效率、溶解速度、耐盐性能和成本之间找到平衡点。关于低粘度CMC的详细选型指南，站内已有专题文章。
不同行业对CMC粘度的需求差异巨大——从石油钻井的25-400 mPa·s到建材砂浆的8000-30000 mPa·s，跨度超过100倍。以下是各应用场景的粘度匹配指南。
低粘度CMC的核心功能不是增稠，而是降滤失、分散和悬浮，适用于需要低体系粘度但高功能性的场景：
中粘度CMC是应用最广泛的等级，覆盖食品、纺织、造纸、陶瓷等主流工业领域：
高粘度CMC适用于需要高增稠效率或高悬浮能力的场景：
以下矩阵表汇总了各行业推荐的CMC粘度范围和加量，可直接用于选型参考：
| 应用行业 | 推荐粘度等级 | 推荐粘度范围（mPa·s） | 典型加量（%） | 核心功能 |
|---|---|---|---|---|
| 石油钻井（降滤失） | FL低粘度 | 25-400 | 0.3-0.8 | 降滤失 |
| 石油钻井（增粘携砂） | FH/FVH高粘度 | ≥500 | 0.3-0.6 | 增粘携砂 |
| 食品（冰淇淋/果酱） | FM中粘度 | 400-2000 | 0.3-0.8 | 增稠稳定 |
| 食品（乳饮料） | FL低粘度 | 25-100 | 0.1-0.3 | 悬浮稳定 |
| 纺织印染 | FM中粘度 | 800-2000 | 1-3 | 增稠印花 |
| 造纸施胶 | FM中粘度 | 500-1500 | 0.5-2 | 施胶成膜 |
| 陶瓷（坯体） | FM中粘度 | 1000-2000 | 0.3-0.8 | 粘结保水 |
| 陶瓷（釉料） | FH高粘度 | 2000-5000 | 0.2-0.5 | 悬浮流变 |
| 建材（腻子粉） | —— | 8000-20000 | 0.2-0.5 | 保水增稠 |
| 建材（瓷砖胶） | —— | 15000-30000 | 0.2-0.4 | 保水增稠 |
| 建材（自流平） | —— | 2000-6000 | 0.1-0.3 | 流变控制 |
| 农药悬浮剂 | FL低粘度 | 100-300 | 1-3 | 悬浮分散 |
关于石油钻井用CMC的技术参数与选型，以及CMC在陶瓷生产中的应用，站内均有专题文章可供深入参考。
CMC粘度测量的标准条件为2%水溶液、25±0.5℃、Brookfield旋转粘度计，温度每波动1℃可导致粘度偏差5-10%，测量操作的标准化程度直接决定数据可靠性。
根据ASTM D1439和ISO 5351标准，CMC粘度测量的标准条件如下：
| 预估粘度范围（mPa·s） | 推荐转子 | 推荐转速（rpm） | 量程系数K |
|---|---|---|---|
| 25-100 | LV 1号转子 | 60 | 1 |
| 100-500 | LV 2号转子 | 30 | 5 |
| 500-2000 | LV 3号转子 | 30 | 20 |
| 2000-10000 | RV 3号转子 | 20 | 100 |
| 10000-50000 | RV 4号转子 | 10 | 500 |
| ≥50000 | RV 5号转子 | 10 | 1000 |
实际粘度 = 读数 × K（量程系数）。选择转子时应确保读数在满量程的10%-90%范围内，以保证测量精度。

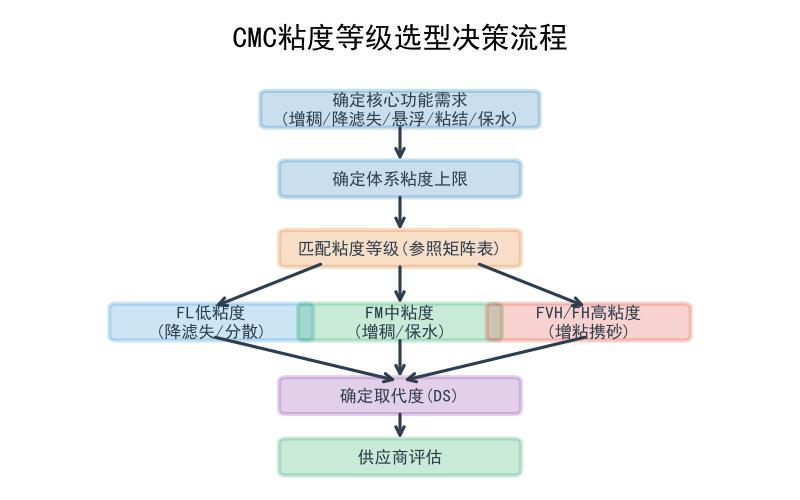

CMC粘度选型应遵循"功能需求→粘度上限→等级匹配→DS确定→供应商评估"的五步流程，选错粘度等级的代价远高于选错品牌。
首先明确CMC在配方中的核心功能是什么：
体系粘度不是越高越好——过高的粘度会影响泵送、施工和混合效率。确定粘度上限时需考虑：
根据功能需求和粘度上限，对照第四节的应用场景匹配矩阵确定粘度等级。基本原则：在满足功能需求的前提下，尽量选择较低粘度等级，以降低溶解难度和成本。
粘度等级确定后，需进一步确定DS。DS的选择取决于体系的环境条件：
注意低粘度CMC的DS通常较高（0.6-0.8），因此选择低粘度等级时DS往往已满足功能需求。
同一规格的CMC，不同供应商的产品质量差异可能很大。评估供应商时应重点关注：
A: CMC粘度等级主要依据GB 1904-2005《食品添加剂 羧甲基纤维素钠》国家标准划分，分为FVH特高粘度（1%水溶液≥500 mPa·s）、FH高粘度（1%水溶液200-500 mPa·s）、FM中粘度（2%水溶液400-2000 mPa·s）和FL低粘度（2%水溶液25-400 mPa·s）四型。注意FVH和FH测量浓度为1%，FM和FL为2%，对比时需注意浓度差异。石油级CMC则依据GB/T 5005-2001分为CMC-LV（低粘度降滤失）和CMC-HV（高粘度增粘）两型。
A: 取决于应用需求。低粘度CMC适用于需要降滤失、分散或悬浮但不需要高体系粘度的场景（如钻井液降滤失、农药悬浮剂）；高粘度CMC适用于需要高增稠效率或高悬浮能力的场景（如钻井增粘携砂、陶瓷釉料）。选型原则是在满足功能需求的前提下尽量选择较低粘度等级，以降低溶解难度、提高施工性并控制成本。
A: 标准测量方法为：称取2.000g CMC缓慢撒入98.000g去离子水中，搅拌分散后静置溶胀24小时，在25±0.5℃恒温水浴中恒温30分钟，使用Brookfield旋转粘度计（按粘度范围选择转子和转速，标准转速30rpm）测量。实际粘度=读数×量程系数K。测量时需注意温度控制（±1℃偏差导致5-10%粘度误差）、充分溶胀和消除气泡。
A: 低粘度CMC的生产采用更充分的醚化条件（更高温度、更长时间），这些条件使羧甲基取代更完全（DS升高），但同时使纤维素主链断裂更严重（分子量降低）。最终结果是DS高但分子量低，宏观表现为低粘度。因此低粘度CMC的DS通常为0.6-0.8，而高粘度CMC的DS可能只有0.5-0.7。这意味着低粘度CMC的耐盐、耐酸性能可能优于高粘度产品。
A: 优质CMC的批次间粘度差异应≤±10%，温度每升高10℃粘度下降≤15%。如果批次间粘度波动超过±15%，说明供应商的生产工艺稳定性不足或取代均匀性较差，可能导致配方性能波动。建议要求供应商提供连续批次的粘度检测报告，评估批次稳定性后再确定采购。
CMC粘度等级选型，说白了就是：先定功能，再定粘度，最后定DS，全程关注批次稳定性。粘度等级不是越高越好——低粘度CMC在降滤失、分散等功能场景中不可替代，高粘度CMC在增粘携砂和高悬浮场景中不可或缺。理解"低粘度高DS"这一反直觉关系，有助于在选型中同时兼顾粘度等级和取代度两个维度。
划重点：
山东东达纤维素专注于羧甲基纤维素钠系列产品研发与生产，提供从FL低粘度到FVH特高粘度的全粘度等级CMC产品，涵盖食品级、工业级和石油级全系列。产品采用标准化醚化工艺，批次粘度波动控制在±8%以内，每批次提供完整的粘度曲线和DS检测报告。如需获取针对您应用体系的CMC粘度选型方案，欢迎搜索"山东东达纤维素"了解更多产品信息。
