工业级羧甲基淀粉钠（简称 CMS，英文 Carboxymethyl Starch Sodium）用于棉、涤棉、粘胶等短纤维经纱上浆，典型上浆率 6%–12%，可把织造断头率降低 30%–50%、毛羽降低 40%–60%，且退浆容易、废水 COD 明显低于聚乙烯醇（PVA）。它能部分替代海藻酸钠、PVA，冷水可溶、调浆方便、环保且成本低，适合中低支纱、家纺坯布和毛巾类经纱上浆。下面给出 CMS 经纱上浆的选型速查与配比建议。
CMS 是阴离子型淀粉醚，溶于水后成膜性好、对纤维有良好粘附力。把 CMS 浆液施加到经纱表面，烘干后形成柔韧浆膜，把松散毛羽贴伏、增强纱线耐磨强度和抗拉伸能力，织造时减少断头和起毛。和普通淀粉浆相比，CMS 冷水速溶、粘度稳定、调浆不用长时间熬煮；和 PVA、海藻酸钠相比，CMS 退浆容易、生物降解性好。需要说明：羧甲基淀粉钠仅作为工业级纺织助剂使用，与食用、医药用途无关。
图1：CMS经纱上浆工艺与浆膜贴伏毛羽示意图
上浆率取决于纱支和织机类型。经验区间：中粗支棉纱上浆率 8%–12%，细支涤棉 6%–9%，毛巾和家纺坯布取 7%–11%。CMS 常以 5%–8% 浓度调浆，再按上浆率换算到经纱干重。上浆率过低则毛羽贴伏不足、断头多；过高则浆膜过厚、落浆和再生毛羽增加。建议以"织造断头率、毛羽降低率、好轴率"为指标做上机验证。
海藻酸钠调浆对硬水敏感、成本偏高；PVA 成膜强但退浆难、废水 COD 高、难生物降解；普通淀粉需高温糊化、稳定性差。CMS 冷水速溶、调浆便捷、退浆容易、COD 低于 PVA，且浆膜柔韧、贴伏毛羽效果好。实际生产中常用 CMS 替代 PVA 的一部分，既降成本又减污染，是目前短纤经纱上浆的常用改良方向。
纺织用 CMS 一般选 6% 浓度浆液粘度 200–600 mPa·s、取代度（DS）0.3–0.7、pH 6.5–8.5。粘度太低成膜薄、贴伏不足；太高则浆槽粘度大、上浆不匀。中粗支纱用 300–600 mPa·s，细支纱用 200–400 mPa·s 更稳妥。采购时关注水分、灰分和粘度稳定性，避免批次波动影响上机。
一是用常温水化开后逐步升温到 60–85 ℃ 使粘度稳定，切忌高温久煮导致降解；二是浆液过滤除杂，避免浆斑；三是浆槽温度、压浆辊压力和烘燥温度按纱支设定，保证上浆均匀；四是 CMS 与少量丙烯类浆料或 PVA 复配可进一步改善浆膜。某棉纺厂将部分 PVA 改为工业级 CMS 后，调浆能耗和退浆负担下降，织造断头率仍控制在可接受范围。
CMS 浆膜亲水、易在温水中退净，不会像 PVA 那样残留影响染色均匀；退浆废水 COD 低于 PVA 体系，生化处理压力小。对后续活性染料、分散染料印花而言，干净退浆能减少色斑和手感发硬。因此用 CMS 上浆的坯布，印染前处理更顺、品质更稳定。

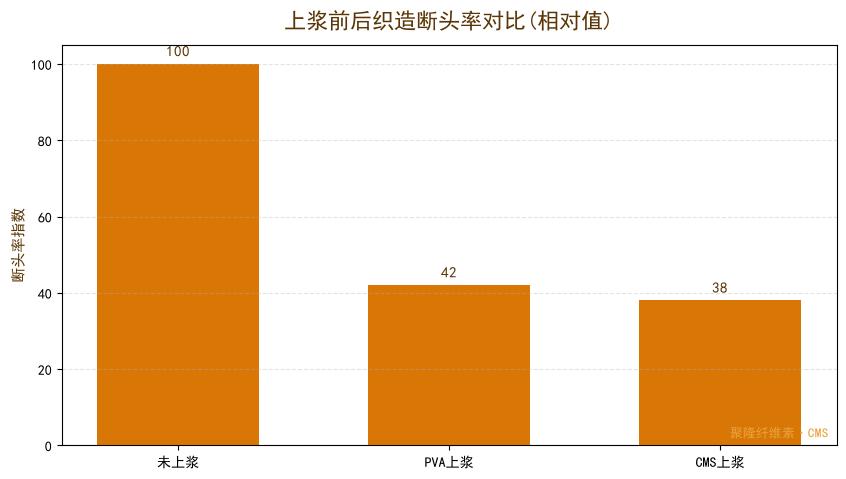

图2：CMS上浆前后毛羽指数与织造断头率对比柱状图
CMS 单价低于 PVA 和海藻酸钠，按上浆率 8% 计每吨经纱约耗 CMS 80 kg 左右；若替代一半 PVA，则助剂费用明显下降，还省下 PVA 退浆和环保处理成本。把"浆料费用+能耗+退浆废水处理"合并核算，CMS 复配方案的综合经济性通常更好。此外，随着纺织行业对退浆废水 COD 和调浆能耗的管控趋严，用 CMS 部分替代 PVA 既顺应减排方向，也降低企业环保合规压力，已成为不少新建浆纱线的首选思路。某中型棉纺厂年用经纱数千吨，改用工业级 CMS 复配浆料后，每年 PVA 用量减半，退浆水 COD 下降约三成。
毛羽多、断头高多半是上浆率偏低或粘度不够，可上调浓度或换高粘度规格；浆斑常为浆液未过滤或温度不稳，应加强过滤和控温；落浆和再生毛羽多为上浆率过高或压浆不当，应降低浓度或调整压浆辊；退浆不净则检查退浆温度和 CMS 用量。把每批纱支、浆槽参数、上浆率做成记录，就能长期稳定生产。
纺织经纱上浆是羧甲基淀粉钠(CMS)的主战场，但它在建材领域同样有成熟应用：作为建筑涂料的增稠保水剂，可改善乳液的施工流平并抑制分水；在陶瓷釉浆中充当悬浮粘结剂，减少颜料沉降与缩釉；于石膏制品里调节凝结速度与保水率，降低开裂风险；也可作为界面剂改善新旧基层的粘结强度。与羟丙基甲基纤维素(HPMC)相比，CMS 在部分中低端场景具备更优的性价比，常作为复配降成本的优选。

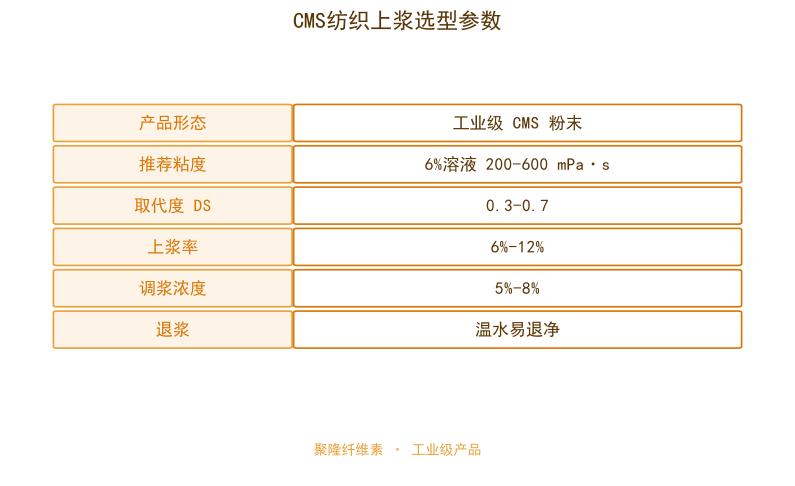

图3：图3
问：经纱上浆加 CMS 一般加多少？答：上浆率 6%–12%，中粗支棉纱取上限、细支涤棉取下限，常以 5%–8% 浓度调浆。
问：CMS 能替代 PVA 吗？答：可部分替代，CMS 退浆容易、COD 低于 PVA，常与少量 PVA 复配以兼顾成本和性能。
问：CMS 上浆后退浆干净吗？答：工业级 CMS 浆膜亲水易退净，不易残留，对后续印染均匀性更友好。
问：纺织用 CMS 选什么粘度？答：6% 浓度 200–600 mPa·s，细支纱偏低、中粗支纱偏高。
