羟丙基甲基纤维素在石膏快粘粉与石膏基建材中的应用（工业级HPMC）

结论速查：工业级羟丙基甲基纤维素（HPMC）用于石膏快粘粉、粘结石膏、嵌缝石膏等石膏基建材时，典型干粉掺量为 0.1%–0.3%（占干粉质量）；推荐选用 10 万–20 万 mPa·s 中高粘型，其中快粘粉常用 15 万 mPa·s；在 0.2% 掺量下保水率可由约 70% 提升至 85% 以上，可操作时间延长至 30–60 分钟，晾置（开放）时间延长至 10–15 分钟，足以覆盖大面积施工。本文仅讨论工业级用途，品牌为聚隆纤维素，以下按机理、参数、案例与选型逐项展开。

羟丙基甲基纤维素在石膏快粘粉里一般加多少比例合适？

实际生产中，羟丙基甲基纤维素（HPMC）的掺量并非越高越好，通常控制在干粉质量的 0.1%–0.3%。以快粘粉为例，掺量低于 0.1% 时保水与增稠效果偏弱，上墙后易因基层过快吸水而开裂、脱粉；掺量超过 0.3% 则原料成本上升，且可能使初粘时间偏慢、定位困难。多数配方落在 0.15%–0.2% 区间，即可兼顾保水、施工性与经济性。需要强调的是，掺量应与石膏种类、基层吸水率和施工环境温度联动调整，不能照搬单一数值。

从配方设计角度，建议先以 0.2% 为基准做小试，再据基层吸水率上下浮动 0.05 个百分点。石膏基快粘粉多用于石膏板、龙骨与基层的粘接，若基层为加气混凝土等多孔材质，吸水更猛，可在区间上限取值；若为致密基层，则取下限即可。

下表给出三类石膏基产品的参考掺量。需要说明，羧甲基纤维素钠（CMC）与羧甲基淀粉钠（CMS）同属本站工业级产品，但在快粘粉体系中 HPMC 的保水与缓凝平衡更优，故本文聚焦 HPMC。若想了解其在涂料体系中的表现，可参考 羟丙基甲基纤维素在乳胶漆中的应用 一文。

羟丙基甲基纤维素为什么能提升石膏基材料的保水率？

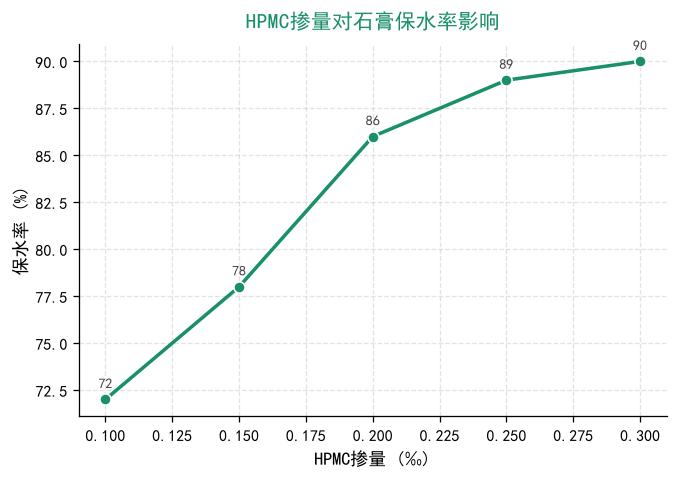

机理上，工业级羟丙基甲基纤维素（HPMC）溶于冷水后形成透明、均匀的高分子胶体，能在石膏浆体内部构建三维网络并锁住自由水，减缓水分向多孔、高吸水基层迁移的速度。当掺量达到 0.2% 时，石膏基材料的保水率可由约 70% 提升至 85% 以上，从而显著降低塑性开裂与表面脱粉。增稠作用则改善触变行为，使刮涂更顺滑、立面不易流挂。

缓凝并非化学改变凝结本质，而是 HPMC 对石膏水化界面的物理包裹与成膜，使开放时间被平稳延长，同时不牺牲后期强度的发展。这一特性在粘结石膏与嵌缝石膏中尤为关键，因为这两类材料对可修整窗口的要求更高。

此外，HPMC 的保水有助于石膏充分水化，间接提升后期粘接强度与表面硬度，这与单纯提高用水量的做法不同——后者会带来孔隙率上升与强度下降。因此以 HPMC 控水，是兼顾施工与性能的做法。

石膏基建材选多少粘度的羟丙基甲基纤维素HPMC比较好？

粘度是羟丙基甲基纤维素（HPMC）选型的首要参数。石膏快粘粉、粘结石膏、嵌缝石膏普遍选用 10 万–20 万 mPa·s 的中高粘型：低粘产品（如 4 万–8 万 mPa·s）保水与抗垂挂能力不足；高粘产品（20 万 mPa·s 以上）虽保水更强，但溶解速度与施工手感下降，且更易出现结团。综合来看，15 万 mPa·s 是快粘粉常用的平衡点。

市场常见标注以“万”为单位（如 10 万、15 万、20 万 mPa·s），对应不同分子量。选型时除看标称粘度，还应索要批次检测报告，确认实际粘度落在标称区间，避免以低充高影响保水表现。

除粘度外，还应关注细度与冷水分散性。只要保证冷水可分散、无结团，HPMC 即可在干粉预混阶段均匀分散，避免现场溶解不均。关于其在陶瓷坯体结合中的表现，可延伸阅读 羟丙基甲基纤维素在陶瓷坯体中的应用。

羟丙基甲基纤维素HPMC能把石膏的可操作时间延长多久？

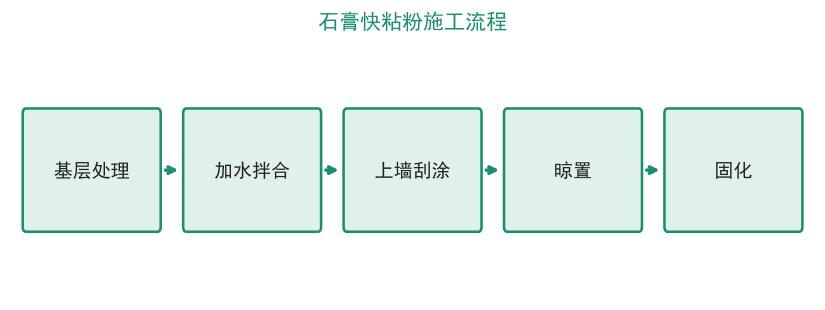

在 0.1%–0.3% 掺量区间，工业级羟丙基甲基纤维素（HPMC）通常将石膏基材料的可操作时间延长至 30–60 分钟，并将晾置（开放）时间延长至 10–15 分钟。对施工方而言，这意味着工人拥有更充裕的找平、对位与修整窗口，特别适合吊顶、隔墙等大面积连续作业，减少因浆体过早失水而留下的接茬痕迹与返工。

需要区分“可操作时间”与“晾置时间”：前者指浆体整体仍可施工的总时长（30–60 分钟），后者指粘贴后至失去调整能力前的开放窗口（10–15 分钟）。两者都被 HPMC 延长，但所关注的施工环节不同。

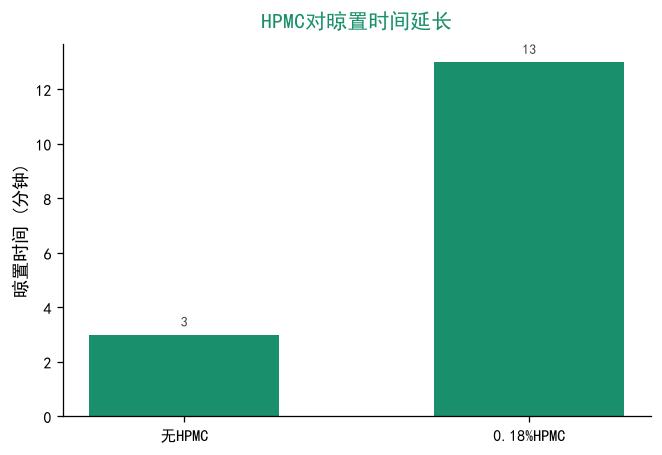

需要提醒，缓凝效果会随环境温度升高而减弱，夏季高温时应适当复核掺量与现场可操作时间，必要时配合施工节奏调整批次。以下对比图直观展示了掺加前后两项时间指标的差异。

羟丙基甲基纤维素在快粘粉里用的真实案例效果怎么样？

华东某石膏建材厂在快粘粉配方中加入 0.18% 的工业级羟丙基甲基纤维素（HPMC，15 万粘型）。现场反馈：上墙不流挂、初粘时间适中，工人对位后不易移位；因保水改善、基层吸水被有效抑制，空鼓与开裂明显减少，整体返工率下降。该案例说明，在合理掺量区间内，HPMC 对施工容错率的提升是可观察、可量化的。

该厂此前未加 HPMC 时，夏季施工常出现初凝过快、来不及找平即结皮的问题；引入 0.18% HPMC 后，上述问题基本消除，单班施工面积提升，工人反馈明显改善。

同厂后续在嵌缝石膏中沿用相近思路，并配合本站工业级羧甲基淀粉钠（CMS）作辅助增稠，进一步稳定了批刮手感与收光效果。若关注填缝场景的配方细节，可参见 羟丙基甲基纤维素在填缝砂浆中的应用。

工业级羟丙基甲基纤维素HPMC选型时要注意哪几个参数？

选型可按四步推进：一、确认用途（快粘粉 / 粘结石膏 / 嵌缝石膏），对应 0.1%–0.3% 掺量；二、选粘度 10 万–20 万 mPa·s，快粘粉优先 15 万；三、验证保水，掺 0.2% 时保水率应达到 85% 以上；四、核对开放时间，目标 10–15 分钟。本站聚隆纤维素提供上述工业级 HPMC，如需试样、参数表或技术对接，可联系王伟（电话 13280657534，地址淄博市周村区）获取。

另需提醒，HPMC 应与其他外加剂（如缓凝剂、引气剂）做相容性验证后再大批量使用；不同石膏（半水石膏、无水石膏）对添加剂的响应不同，建议以小试确定实际配方。本站仅提供工业级 HPMC，用途限于工业建材体系。
