羟丙基甲基纤维素（HPMC）陶瓷坯体增强与釉浆稳定应用指南

陶瓷墙地砖与日用瓷生产中，羟丙基甲基纤维素（HPMC，Hydroxypropyl Methyl Cellulose）常作坯体增强剂与釉浆稳定剂。坯料中加入 0.1%–0.3%（对干粉）HPMC，生坯抗折强度可提升 30%–80%；釉浆中加入 0.05%–0.2% 即可稳定悬浮、防止沉降结块。HPMC 为水溶性非离子纤维素醚，烧成阶段（400℃以上）完全分解无残留，不污染瓷体，对提升成品率、减少干燥开裂与掉角作用明显。下面按机理、配比、选型、案例逐层说明。

羟丙基甲基纤维素（HPMC）在陶瓷坯体里起什么作用？

陶瓷坯料经压制或注浆成形后，生坯含水且强度低，干燥与转运中易开裂、掉角、断边。羟丙基甲基纤维素溶于水后在坯体毛细孔中形成柔性高分子网络，像内部筋一样把颗粒粘结起来，从而提升生坯抗折与抗冲击强度。它的保水作用也很关键：减缓坯体表面干燥速度，让水分均匀向外迁移，避免表面结皮、内部应力开裂。因为 HPMC 分子量高、成膜性好，只需少量添加就能显著改善生坯加工性能；且它不耐高温，进窑后随温度升高逐步分解挥发，不会在成品中留炭或留灰。这一增韧保水逻辑，和它在电焊条药皮中作临时粘结的思路相通，只是对象从焊条涂料换成了陶瓷坯体。

类似的有机高分子临时粘结思路，在 HPMC 用于电焊条药皮时也能看到，机理接近而对象不同。

陶瓷用羟丙基甲基纤维素（HPMC）添加量多少合适？

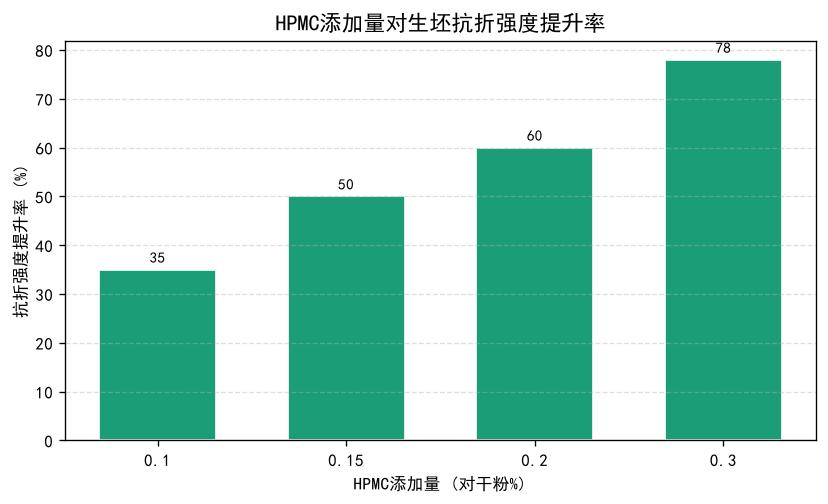

坯体增强：HPMC 占干坯粉料 0.1%–0.3%，多数墙地砖取 0.15%–0.2%；釉浆稳定：占釉料 0.05%–0.2%，研磨后或调釉时加入。添加方式多为先配 1%–2% 母液，再按量混入坯料练泥或釉浆搅拌，避免干粉直接入料结团。评价以生坯抗折强度与干燥破损率为准：生坯抗折提升 30%–80%、干燥破损率降到 2% 以下较理想。若釉浆静置后仍有沉降，可略增 HPMC 到 0.15% 或配合少量增稠剂；若坯体干燥过慢、进窑排气负担大，则把 HPMC 压到 0.15% 左右。母液现配现用，久置易降解、粘度下降。

羟丙基甲基纤维素（HPMC）怎么稳定釉浆、防止沉淀？

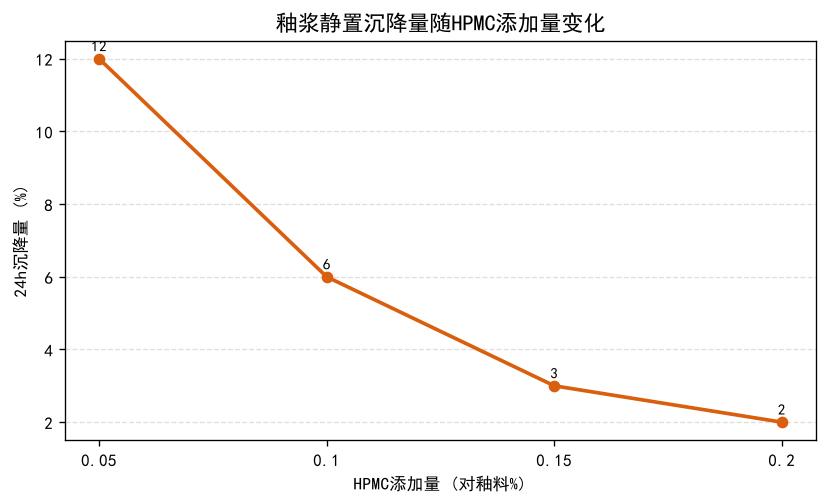

釉料由长石、石英、锆英石、色料等固体颗粒磨成悬浮液，颗粒比重差异大使静置后易分层沉降、结硬底，施釉厚度不均、易出釉面缺陷。HPMC 溶于釉浆水后形成均匀的网络结构，提高体系粘度与触变性，使固体颗粒长时间悬浮、不沉底；同时改善釉浆在坯体上的铺展与附着，减少流釉、缩釉。实际使用时，HPMC 与釉浆中常用的羧甲基纤维素钠（CMC）可协同——HPMC 侧重保水增稠、CMC 侧重粘结悬浮，二者配合能兼顾施釉顺畅与干燥不开裂。需要说明，本场景仅用工业级羟丙基甲基纤维素（HPMC），作为陶瓷生产工艺助剂，不进入食品、医药等直接摄入场景。

类似的悬浮稳定思路，也见于 HPMC 在农药悬浮剂中的用法，只是对象从釉浆换成农药水悬浮体系。

陶瓷用羟丙基甲基纤维素（HPMC）选什么粘度型号？

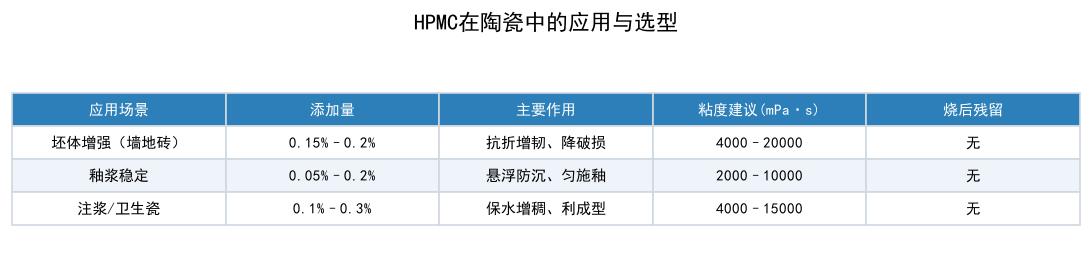

选型看粘度与溶解速度。坯体增强偏中高粘，建议 2% 水溶液粘度 4000–20000 mPa·s，粘接力与保水更稳；釉浆稳定可用中粘（2000–10000 mPa·s），兼顾悬浮与流动性。溶解速度上，速溶型可减少化料时间，但需防结团，建议边搅边加或先成母液。纯度与灰分要低，避免引入着色杂质影响白度与呈色；储存阴凉干燥、防潮。对日用瓷、卫生瓷等浅色产品，优先选低灰分、高白度型号，防止泛黄。

陶瓷用羟丙基甲基纤维素（HPMC）上量前要做哪些验证？

不同坯釉配方对 HPMC 容忍度不同，建议先在小样上验证三件事：一是生坯抗折提升幅度与生坯干燥破损率，确认增韧达标；二是釉浆静置 24 小时后的沉降量与施釉均匀度，确认悬浮稳定；三是试烧后釉面有无针孔、缩釉或色差，排除 HPMC 残留或灰分影响。验证时控制 HPMC 加入顺序——先成母液、再在练泥或调釉阶段均匀混入，避免干粉结团形成暗点。对浅色与高白度产品，务必选低灰分型号并做白度对比；确认无误后再按 0.15%–0.2% 的常用区间上量，边生产边以破损率与优等率复核。

某瓷砖厂用羟丙基甲基纤维素（HPMC）降低生坯破损的案例

某抛光砖厂原坯体在干燥线与转运中破损率约 5%，尤其大规格砖边角掉块较多。该厂在坯料中引入工业级 HPMC 0.2%，并优化练泥陈腐时间。改造后生坯抗折强度提升约 60%，干燥与转运破损率降到 2% 以下，大砖边角完整度明显改善，成品优等率上升、返抛与废坯减少。该项目说明，HPMC 不是越多越好，而是以少量成膜增韧补强生坯薄弱环节，兼顾成本与加工稳定性。
