工业级羟丙基甲基纤维素(HPMC)在保温砂浆与抹面胶浆中的保水抗裂作用

工业级羟丙基甲基纤维素（简称 HPMC，英文 Hydroxypropyl Methyl Cellulose）是保温砂浆、抹面胶浆、粘结砂浆里关键的保水增稠剂。典型添加量为干粉总量的 0.2%–0.4%，可把砂浆保水率提升到 88% 以上，显著延长开放时间、减少空鼓开裂。它溶于冷水形成透明胶体，与水泥、砂、可再分散乳胶粉协同，是外墙外保温系统稳定施工的基础助剂。

HPMC在保温砂浆里到底起什么作用？

HPMC 在保温砂浆中主要承担三项功能：一是保水，延缓水分被基材和聚苯板过快吸走，保证水泥充分水化；二是增稠，调节湿砂浆触变性和抗下垂能力，抹在垂直墙面不流挂；三是引气与润滑，改善施工顺滑度、减少刮板阻力。没有足够 HPMC，保温砂浆容易快干、开裂、与基层空鼓脱落。

图1：HPMC添加量与保温砂浆保水率关系

工业级HPMC保温砂浆添加量多少合适？

常规外墙外保温抹面胶浆 HPMC 添加量 0.25%–0.35%，粘结砂浆 0.2%–0.3%，具体随砂细度、乳胶粉用量和环境温度调整。夏季高温或大风天气可上调 0.05%–0.1% 以补偿水分蒸发；冬季低温则不宜过高，以免表干慢、强度上来慢。以"保水率≥88%、开放时间 1.5–3 小时、抹面不流挂"为调优目标。

HPMC粘度等级怎么选才不裂？

保温砂浆常用 10 万–20 万 mPa·s（2% 溶液）粘度档。粘度越高保水和抗下垂越好，但过高会让砂浆发黏、施工吃力；中低粘度则开放时间短、易开裂。抹面胶浆多用 15 万–20 万档以抗裂，粘结砂浆用 10 万–15 万档兼顾开放时间与操作性。选型要和乳胶粉、纤维素醚总用量一起看，避免单一变量失控。

HPMC和乳胶粉、木质纤维怎么协同？

三者是外保温体系的"保水—成膜—抗裂"铁三角：HPMC 负责保水和增稠，可再分散乳胶粉负责成膜粘结和柔韧性，木质纤维负责分散应力、抑制塑性开裂。配比示例为 42.5 水泥 25%–30%、石英砂 60%–65%、乳胶粉 2%–4%、HPMC 0.25%–0.35%、木质纤维 0.2%–0.3%。某保温板薄抹灰工程中，把 HPMC 从 0.2% 提到 0.32% 并补 0.25% 木质纤维后，窗角开裂率明显下降。

HPMC保温砂浆施工有哪些要点？

一是 HPMC 干粉需与砂、水泥干混均匀再加水，避免局部成团；二是加水后静置 5–10 分钟熟化再搅拌，胶体充分水化；三是基层先润湿无明水，一次抹灰厚度按体系要求控制；四是高温大风天缩短开放时间、及时收面。采购工业级 HPMC 还要看凝胶温度（约 60–70℃）和灰分，确保与体系兼容。

保温砂浆开裂、空鼓一般怎么查因？

开裂常与 HPMC 用量偏低、保水不足或乳胶粉偏少有关，应提高保水增稠与柔韧组分；空鼓多因基层过干吸水或界面处理不到位，须先润湿并做界面处理；表干过快则缩短开放时间、避开高温大风时段施工。把 HPMC 粘度、添加量、砂级配和施工环境一起记录，才能稳定复现合格墙面。

怎么用数据验收保温砂浆的HPMC效果？

关键指标是保水率、开放时间和拉伸粘结强度。按标准，抹面胶浆保水率应≥88%，与保温板拉伸粘结强度≥0.1 MPa，开放时间宜在 1.5–3 小时。现场可用"刀片刮试不粘刀、垂直面不流挂、收面光滑无砂眼"做快速判断，再辅以实验室保水率复试，避免仅凭手感调配方。

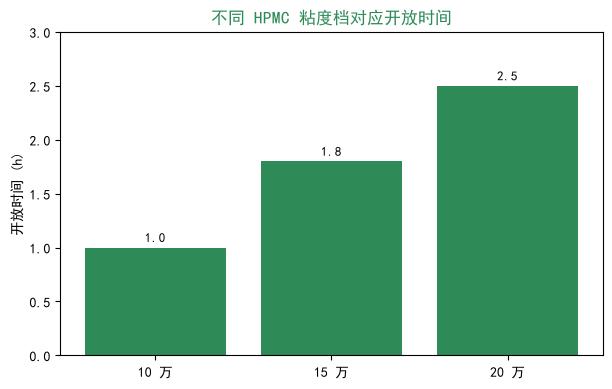

图2：不同HPMC粘度对抹面胶浆抗裂影响

HPMC对保温砂浆开放时间影响多大？

开放时间指砂浆保持良好施工操作性、不结皮不硬化的可操作窗口。HPMC 通过保水直接延长开放时间，添加量从 0.2% 提到 0.35%，开放时间可由 1 小时延长到 2.5 小时左右；但过高会让砂浆过黏、刮涂费力。配合可再分散乳胶粉和适量引气，可在"好施工"与"快硬化"之间取得平衡。高温大风天适当上调 HPMC，低温天则下调，避免表干或强度延迟。

不同气候区HPMC保温砂浆用量怎么调？

北方干燥多风地区保水需求大，HPMC 可取 0.3%–0.4% 并搭配高保水乳胶粉；南方湿热地区要注意防潮和开放时间过长的表干问题，可取 0.2%–0.3%。高原强紫外线、低气压环境水分蒸发快，也需上调保水组分。把区域气候纳入配方表，是外保温工程减少开裂、空鼓的实用做法。

HPMC和其他纤维素醚怎么平衡总量？

保温体系常同时用 HPMC 和少量其他改性纤维素醚，总纤维素醚用量建议控制在干粉 0.3%–0.5%，其中 HPMC 占主体。总量过低保水不足、过高则成本上升且施工发黏。调配方时一次只动一个变量、记录保水率与开放时间，才能稳定找到该体系的合适配比点。

保温砂浆HPMC选型清单

采购与施工可对照这张清单：一看体系类型定总纤维素醚量（干粉 0.3%–0.5%）；二看抹面还是粘结定粘度档（抹面用 15 万–20 万、粘结用 10 万–15 万 mPa·s）；三看季节与气候定微调（夏季上调、冬季下调）；四看凝胶温度与灰分定兼容性；五看与乳胶粉、木质纤维的协同比例（乳胶粉 2%–4%、木质纤维 0.2%–0.3%）。五项沟通清楚，HPMC 在保温砂浆里的保水抗裂作用就能稳定发挥。

工业级HPMC在保温砂浆里的市场前景

外墙外保温系统在我国新建和既有建筑节能改造中用量巨大，HPMC 作为保水抗裂核心助剂的需求长期稳定。随着薄抹灰、保温装饰一体板等体系升级，对 HPMC 的粘度和凝胶温度一致性要求更高。聚隆纤维素可按区域气候和配方特点，提供适配的工业级 HPMC，帮助保温砂浆厂稳定品质、减少开裂。

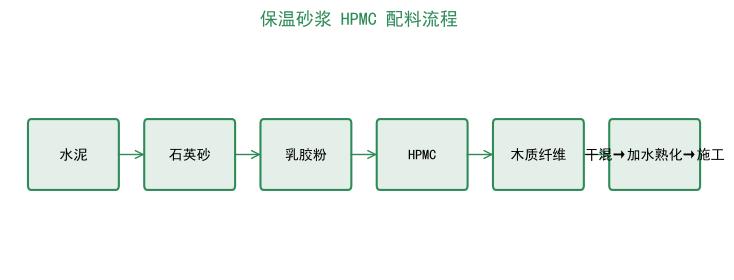

图3：保温砂浆HPMC施工配料流程

HPMC保温砂浆常见误用提示

误用之一是干粉不干混直接加水，造成结团难溶；其二是 HPMC 一次性加太多导致砂浆发黏、刮涂吃力；其三是高温天不调高保水组分，砂浆表干开裂。避开这三点，再配合乳胶粉与木质纤维，保温砂浆的施工稳定性会明显提升。

延伸阅读：羟丙基甲基纤维素（HPMC）在保温砂浆与抹面胶浆之外，也广泛用于乳胶漆增稠、石膏基材保水、填缝剂抗裂、界面剂附着力提升，配方逻辑相通。

羟丙基甲基纤维素（HPMC）是保温砂浆抗裂保水的"隐形骨架"，添加量虽小却决定施工成败。选型记住：看体系定总量、看粘度定抗裂、看季节定微调。聚隆纤维素供应工业级 HPMC，可按保温砂浆、抹面胶浆配方提供合适粘度与凝胶温度规格，致电 13280657534 王伟洽谈。
