工业级羧甲基纤维素钠（CMC，英文 CMC / carboxymethyl cellulose sodium）是种衣剂与丸化包衣中常用的粘结成膜剂。在玉米、小麦、棉花、蔬菜等作物的种衣剂中，CMC 作为水性粘结剂的常规加量为 0.2%–1.0%（相对包衣悬浮液质量），与颜料、杀虫剂、成膜助剂复配后，可把包衣脱落率从 8%–12% 压低到 2% 以内，并将包衣均匀度（变异系数）控制在 5% 以下，药种比稳定在 1:50–1:80。与聚乙烯醇（PVA）、阿拉伯胶相比，CMC 成膜柔韧、成本低、与农药相容性好，是经济实用的种衣剂粘结成膜选择。聚隆纤维素可提供工业级 CMC 种衣剂专用牌号。
种子包衣是把农药、肥料、颜料和助剂均匀裹在种子表面的工艺，目的是精准给药、防病促苗。CMC 在这里做"胶水+成膜"：一方面把粉状有效成分粘在种子上，另一方面干燥后形成一层柔韧薄膜，把药剂固定住、防止脱落和扬尘。它和颜料、成膜助剂配合，决定了包衣的光泽、牢度和均匀度。

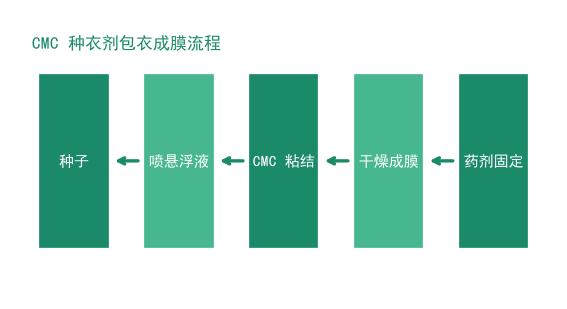

CMC 溶于水后形成粘稠胶体，喷洒到种子表面时，靠多羧基与种子、粉料的氢键和物理缠绕把颗粒"抓"住；干燥过程中水分蒸发，CMC 分子相互靠近、缠结成连续薄膜，把杀虫剂和肥料牢牢锁在种皮外。这层膜有一定透水性，播种后遇水能适度释放药剂，又不会一下冲掉，起到缓控释的作用。

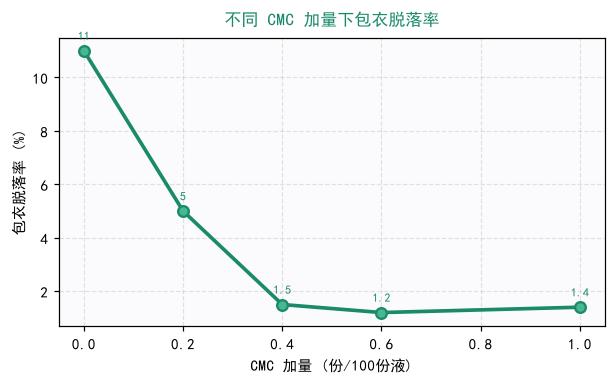

陶瓷坯体粘结增强以玉米种衣剂为例，包衣悬浮液 100 份中，有效成分与颜料约 8–12 份、CMC（1% 溶液粘度中黏）加 0.3–0.6 份。试验表明：不加 CMC 时包衣脱落率 10%–12%、播种扬尘明显；加 0.4 份 CMC 后脱落率降到 1.5% 以内、均匀度变异系数降到 4% 以下；继续加到 1.0 份以上，悬浮液过稠、雾化变差，包衣反而结团。下图给出加量与脱落率的典型曲线。

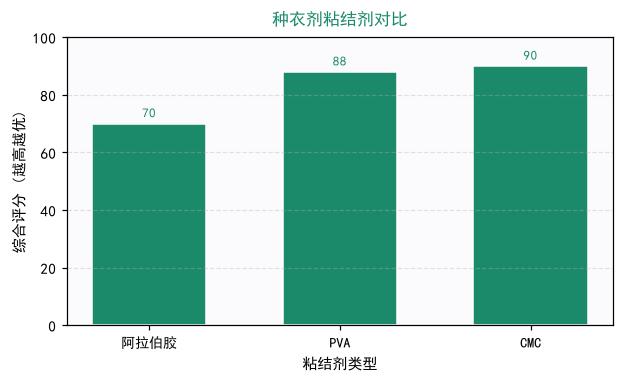

聚乙烯醇（PVA）成膜强但溶解能耗高、单价贵；阿拉伯胶天然但供应不稳、批次波动大；CMC 在三者中性价比更优——水溶快、成膜柔韧、与多数杀虫剂和肥料相容，且价格稳定。代价是 CMC 膜耐水性略弱，若包衣需要更高耐雨水冲刷，可少量复配 PVA 或疏水成膜助剂来补足。
石膏基材改性种衣剂常用 CMC 的 1% 水溶液粘度在 300–800 mPa·s。粘度偏低时悬浮液保水性弱、粉料易沉底，包衣厚度不均；粘度偏高时悬浮稳定、雾化细、包衣更均匀，但粘度超过 1000 后泵送和喷头堵塞风险上升。取代度建议 0.6–0.9，过低水溶性差、过高则耐电解质能力下降。聚隆纤维素可按包衣设备提供中黏与高黏两种工业级 CMC 规格。
包衣均匀度直接决定每粒种子带药量一致，影响出苗整齐度。CMC 通过提高悬浮液稳定性和雾化性能，让药剂均匀铺展在每粒种子表面；同时通过成膜把药剂固定，避免滚动分级时掉药。生产上把 CMC 加量、悬浮液固含和滚筒转速联动调整，可将变异系数稳定在 5% 以下。
乳胶漆成膜东北一家种衣剂厂，原用阿拉伯胶做粘结成膜剂，受进口价格波动影响大、批次差异明显。改用工业级 CMC 替代约 70% 的阿拉伯胶后，包衣脱落率从 9% 降到 1.3%，均匀度变异系数由 7% 降到 4%，成膜光泽和手感未下降，单吨助剂成本下降约 18%，并摆脱了单一天然胶的供应风险。
好的包衣层要既牢又不黏。CMC 成膜后种子表面爽滑、流动性好，利于机械精量播种；储存中若环境湿度高，CMC 膜会回潮发黏、种子结块，因此包衣后种子应控制在安全水分、低温干燥存放。聚隆纤维素的种衣剂专用 CMC 在 40 ℃、相对湿度 75% 的加速存放下做过稳定性验证，黏连率可控。
验收看三项：一是 1% 溶液粘度，反映悬浮与成膜能力；二是溶解性与细度，细度够、温水分散快才能不堵喷头；三是与配方中农药、肥料的相容性，避免絮凝。建议每批到货按本厂悬浮液做包衣小试，测脱落率、均匀度和雾化状态，与首样平行对比。
CMC 干粉直接倒入高速剪切的悬浮液容易抱团。推荐先把 CMC 干粉与部分颜料或填料干混稀释，再随粉料进入配浆；也可预先用 5–10 倍温水（40–50 ℃）分散成母液，在包衣前计量泵入。无论哪种方式，充分水化（中黏约 30 分钟、高黏约 45 分钟）是成膜均匀的前提。
种衣剂是复配体系：颜料给颜色和识别，成膜助剂补耐水，警示剂防误食，CMC 负责粘结成膜。CMC 与阴离子表面活性剂和多数水悬浮农药相容性好；若配方含高价金属离子，要注意 CMC 的相容性，必要时调高取代度或加分散剂。聚隆纤维素可按客户药剂类型提供配伍建议与样品测试。
CMC 以植物纤维素为原料、可生物降解，种衣剂生产中的废液和边角料可按一般工业水处理。干粉密封存放于阴凉干燥处、防潮；开封后尽快用完。聚隆纤维素（淄博聚隆化工）供应工业级羧甲基纤维素钠（CMC），覆盖种衣剂、陶瓷、石膏、涂料等应用场景，可为种衣剂工厂提供牌号选型与样品测试支持，欢迎洽谈合作。
