羟丙基甲基纤维素（HPMC）在水基钻井液中的作用：增粘提切与降滤失

工业级羟丙基甲基纤维素（HPMC）是水基钻井液中常用的增粘、提切与降滤失处理剂。结论是：在低固相水基钻井液中加入 0.4%–0.6% 的工业级 HPMC，可将 API 滤失量从空白基浆的 28.5 mL/30min 降到 7–10 mL/30min，表观粘度由约 12 mPa·s 提升到 30–38 mPa·s，同时改善井壁稳定与岩屑悬浮。与同为纤维素醚的羧甲基纤维素钠（CMC）相比，HPMC 在相同加量下成膜更致密、降滤失更明显，且抗温性较好，适合配制环保型水基钻井液。下面从选机理、配伍到现场工艺展开。

一、水基钻井液为什么要用羟丙基甲基纤维素（HPMC）？

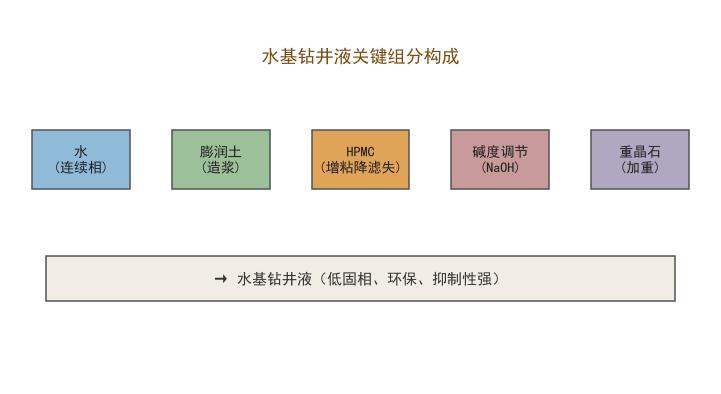

水基钻井液以清水或盐水为连续相，需要聚合物调节流变性与滤失量。工业级 HPMC 溶于水后形成高黏度胶体，一方面提高液相黏度、降低滤失，另一方面在井壁形成致密泥饼，减缓钻井液向地层渗透，保护井壁稳定。它不依赖油相，符合当前低毒、可降解的环保钻井要求，在煤层气、页岩气及水敏性地层尤为适用。

二、工业级 HPMC 在水基钻井液里起什么作用？

HPMC 在水基钻井液中承担三项核心功能：增粘提切，提高动塑比与携岩能力，防止岩屑沉降；降滤失，减少固相侵入和井壁坍塌；稳定井壁，形成低渗泥饼。其羟丙基与甲基比例可调，使其在水溶液中兼具良好水溶性与耐盐性，对钙、镁离子有一定容忍度，在硬水与海水中仍能保持黏度。

三、HPMC 与羧甲基纤维素钠（CMC）在钻井液中有什么区别？

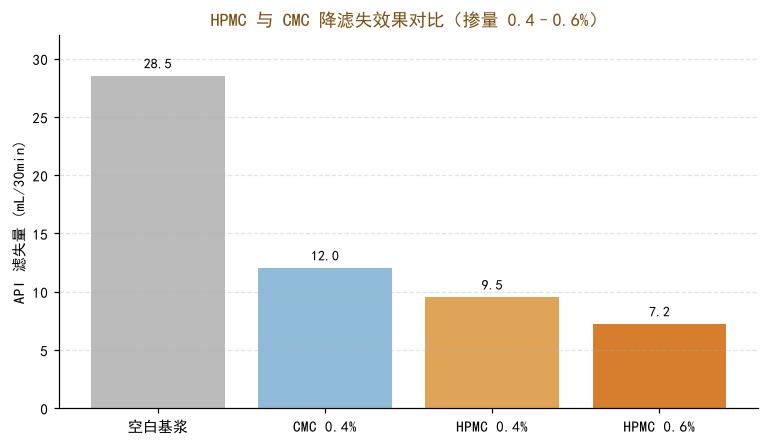

两者同属纤维素醚，但在降滤失表现上不同。在加量 0.4% 条件下，CMC 可使 API 滤失量降到约 12 mL，而工业级 HPMC 可降到约 9.5 mL；加量提高到 0.6% 时 HPMC 进一步降到 7.2 mL。HPMC 分子链更规整、成膜更连续，因此泥饼更薄更韧。需要指出的是，本厂在陶瓷坯体增强与釉浆悬浮中的HPMC应用及石膏建材用HPMC保水增稠等场景也有对应产品，但钻井液体系建议按现场配方选用工业级 HPMC。

四、HPMC 加量怎么影响钻井液表观粘度？

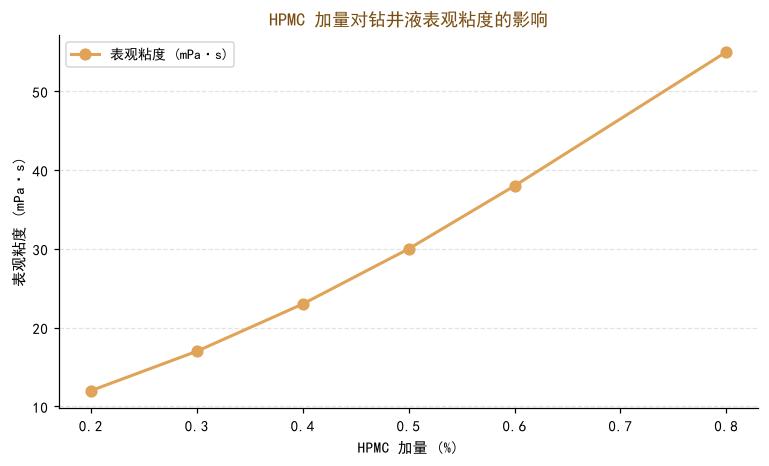

表观粘度随加量近似线性上升：HPMC 加量从 0.2% 提高到 0.8% 时，表观粘度由约 12 mPa·s 升至 55 mPa·s。黏度过高会增加循环压耗与开泵难度，过低则携岩不足，通常将表观粘度控制在 25–40 mPa·s 较合适，并配合动塑比在 0.3–0.5 Pa/mPa·s 的范围调节。

五、HPMC 与膨润土、降滤失剂怎么配伍？

实际体系中 HPMC 多与膨润土、淀粉类或合成降滤失剂复配。膨润土提供基础切力与造壁性，HPMC 补充胶体黏度与降滤失，两者协同可显著降低泥饼渗透率。配比是先以膨润土调切力，再以 HPMC 调黏度与滤失，避免一次性加量过大导致起泡或泵压波动。

六、现场怎么溶解和加注工业级 HPMC？

HPMC 需先与膨润土或重晶石等固相干混，再缓慢加入钻井液循环罐，避免直接撒入水中形成"鱼眼"。建议在配浆罐内高速剪切 20–30 分钟，使其充分水化；若与乳胶漆等水性涂料用增稠剂类似体系共用，注意不同黏度牌号的兼容性，必要时先做小型配伍实验。

七、真实应用案例

西北某煤层气水平井在钻进破碎性地层时，原浆滤失量偏高、井壁易剥落。现场在清水中补加 0.5% 工业级 HPMC（黏度 10 万 mPa·s）并复配少量膨润土，API 滤失量由 26 mL 降至 8 mL，泥饼厚度减薄约 30%，单井井壁坍塌划眼时间缩短近两成，钻进更平稳，完井周期也有所缩短。

十、工业级 HPMC 在钻井液中的抗温与抗盐表现怎样？

深井与高温地层对处理剂的稳定性要求更高。工业级 HPMC 的分子结构使其在中低温至约 120℃ 范围内黏度保持较好，优于部分天然多糖处理剂；在盐水或海水钻井液中，它对钙、镁离子有一定容忍度，黏度下降幅度小于羧甲基纤维素钠（CMC）。但在超过 120℃ 至 140℃ 的井段，HPMC 会逐步降解，需配合抗高温降滤失剂或改用合成聚合物。现场应通过小型热滚实验确定合适牌号与加量。

十一、API 滤失量与高温高压（HTHP）滤失量有什么不同？

常规 API 滤失量在常温常压（约 0.69 MPa、室温）下测定，反映浅井与地表配浆的滤失倾向；HTHP 滤失量在 150℃、3.5 MPa 等高温高压条件下测定，更能代表深井地层的真实滤失。工业级 HPMC 在 API 条件下可把滤失量降到 7 至 10 mL，但在 HTHP 条件下滤失会上升，需复配抗高温材料。钻井液设计中应同时关注两项指标，并以井底循环温度对应的 HTHP 滤失作为关键控制值。

十二、现场怎么判断 HPMC 加量是否合适？

判断依据主要有三：一是观察岩屑悬浮，若振动筛返出的岩屑在循环罐中快速沉降，说明切力不足、需提黏；二是测泥饼，泥饼过厚或疏松反映降滤失不够，应增加 HPMC 或捕集剂；三是看泵压，加量过高会使循环泵压上升、开泵困难。建议每班做漏斗黏度与 API 滤失测定，结合井下情况动态调整，避免凭经验一次性大量加注。

十三、钻井液用 HPMC 的储存与配伍禁忌

工业级 HPMC 应防潮、防晒，储存于干燥通风处，结块后溶解性会明显下降。它与强氧化剂、强酸强碱不宜直接混存；在现场配浆时，若体系同时加有硅酸盐类或高价金属离子，可能引发黏度波动或絮凝，应先做配伍实验。此外，HPMC 溶液在长期静置后会出现轻度分层，使用前宜低速搅匀，不影响使用效果。

十四、钻井液起泡与 HPMC 的关系

高速剪切配浆或回用老浆时可能带入空气，使钻井液起泡、密度下降。HPMC 本身不是发泡剂，但高黏度体系会稳定已形成的泡沫。出现明显气泡时应先排查配浆剪切速率与消泡剂用量，必要时补加少量硅类或醇类消泡剂；同时避免 HPMC 加量过高导致泡沫更难破除。保持恰当的黏度档位，可兼顾降滤失与泡沫控制。

十五、水基钻井液用 HPMC 与环保要求的关系

当前钻井作业对泥浆的环保与可降解要求趋严。工业级 HPMC 来源于天然纤维素改性，在环境中可被微生物逐步分解，生物毒性低，符合低毒钻井液的发展方向。相比部分合成聚合物，它在生态敏感区域与返排液处理上更易达标，因此常作为环保型水基钻井液的基础增稠降滤失组分被优先选用。

十六、钻井液 HPMC 加量过高会有哪些副作用？

加量并非越多越好。当 HPMC 超过约 0.8% 时，钻井液表观黏度与动切力上升明显，循环泵压增大、开泵困难，且泥饼可能变厚变韧，不利于测井与固井作业。现场应依地质与携岩需要把表观黏度控制在 25 至 40 mPa·s，配合动塑比调节，做到既降滤失又不增加过多泵耗。
