工业级CMC（羧甲基纤维素钠）在造纸工业中主要承担表面施胶、涂布粘合、湿部助留和纸力增强四类作用。选型时建议优先关注粘度等级（2%溶液 200-5000 mPa·s）、取代度（DS 0.6-0.9）和添加量（0.1%-1.2% 对绝干浆），配套溶解脱气工艺，可在不引入食品级/医药级风险的前提下，提升纸张表面强度、填料留着率和干湿强度。
造纸湿部体系复杂，纤维、填料、胶料在水中高速混合，既要保证留着率，又要兼顾成纸强度与表面质量。CMC作为阴离子型水溶性高分子，能在纤维表面形成极性羧基吸附层，起到以下四种关键作用：
这些功能并非单独存在，实际配方中往往是“一剂多效”，具体效果取决于CMC的粘度、取代度和加入点。

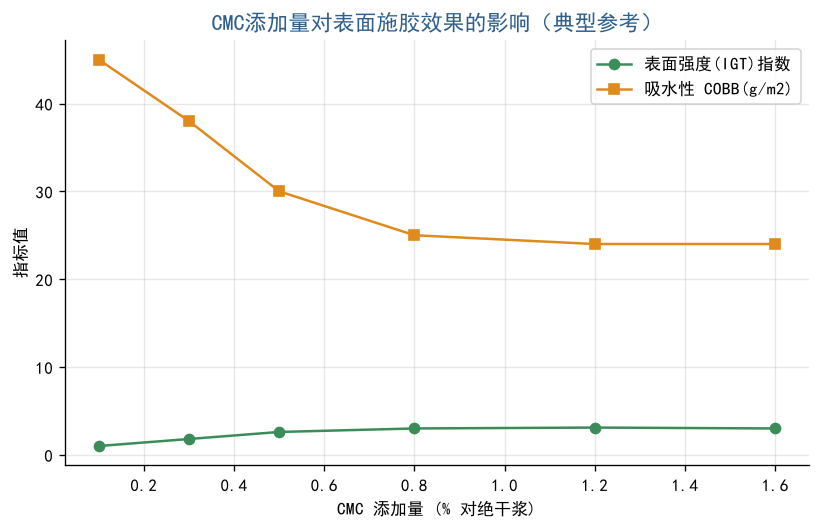

表面施胶液通常在60-70°C、pH 5.5-7.0条件下使用。CMC需要快速溶解、低泡、成膜性好。从我们在涂布纸和箱板纸产线的应用经验看：
表面施胶液配制建议先用高速搅拌把CMC分散于常温水中，再升温至60°C左右熟化30分钟，确保完全溶胀。关于CMC溶解速度与粘度的影响，可参考CMC取代度对溶解速度与粘度的影响一文。
湿部助留通常使用阳离子聚合物（如CPAM）作为主絮凝剂，但单用CPAM容易造成絮团过大、纸张匀度下降。CMC作为阴离子辅助助留剂，能通过电荷补丁和氢键桥联，把细小纤维和填料“粘”到长纤维上，同时避免絮团失控。
在废纸浆和混合浆中，CMC的羧基还能与浆料中的金属离子（如Ca²⁺、Al³⁺）络合，稳定浆料电荷环境，减少因水质波动造成的留着率波动。实际使用中，CMC的加入点一般设在压力筛前或流浆箱前，添加量 0.1%-0.5% 对绝干浆即可观察到留着率提升。
CMC的悬浮稳定机理与在陶瓷釉料、涂料体系中类似，都是通过电荷排斥和空间位阻阻止颗粒沉降。想了解更多可阅读CMC悬浮稳定机理和CMC增稠悬浮两篇技术文章。

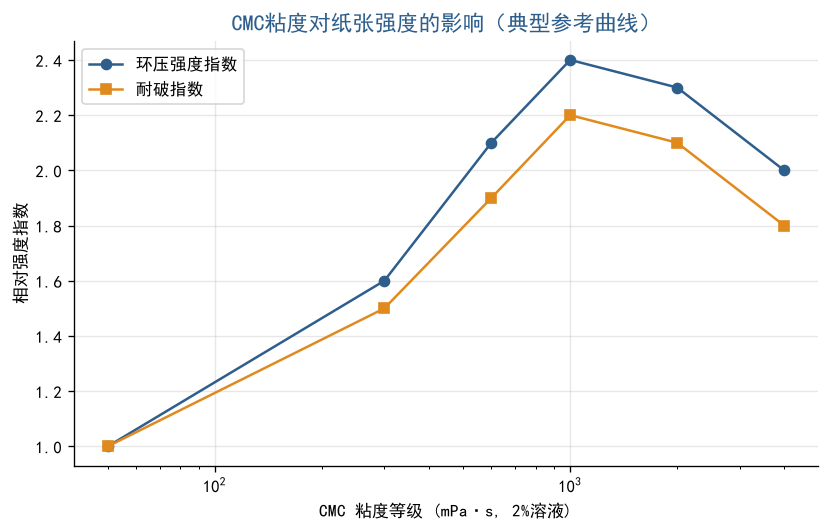

纸张强度主要来源于纤维间的氢键结合。CMC分子链上的羧基和羟基能与纤维形成额外氢键，相当于在纤维网络中增加“胶水点”。对于箱板纸、瓦楞原纸等需要高环压指数的纸种，CMC配合淀粉使用通常能在不增加填料的前提下把环压指数提升 8%-15%。
在涂布工艺中，CMC作为胶粘剂（binder）的替代或补充，能提高颜料涂层与原纸的界面结合力。与纯丁苯胶乳相比，CMC/胶乳复配体系成本更可控，且能改善涂层吸墨性和印刷适应性。选用时关注CMC的取代度：DS 0.7-0.9 的中高取代CMC水溶性和涂膜柔韧性较好，更适合涂布体系。
如果同时涉及CMC与其他纤维素醚（如HPMC）的协同配方设计，可参考CMC复配与工业级CMC与HPMC复配两篇内容。
表面施胶和湿部助留优先 200-3000 mPa·s；涂布粘合可选 1000-5000 mPa·s；高强瓦楞纸增强可试 4000 mPa·s 以上，但需验证匀度。
不会完全取代。CMC常与淀粉、胶乳复配使用，各取所长：淀粉成本低、成膜性好；CMC增粘、助留、增强更突出。
工业级造纸应用不需要食品级，也无需医药级。我们只提供工业级CMC，面向造纸、涂料、油田等工业场景。
通常是溶解不充分或添加量过高导致。建议降低添加量、延长熟化时间，或改用低粘度CMC。DS偏高（>1.0）也可能导致水相粘度偏高。
常规工业级CMC现货 1-3 天可发，特殊粘度/DS指标可按造纸厂配方需求定制打样。
