HPMC（羟丙基甲基纤维素，非离子型）与CMC（羧甲基纤维素钠，阴离子型）可以在建材中复配使用，二者通过氢键和疏水相互作用形成互穿网络结构，产生粘度协同效应——实测表明混合体系粘度高于各自单独使用时的理论加和值。在腻子粉中推荐 HPMC:CMC = 7:3 至 8:2，兼顾保水与成本；在石膏基砂浆中 CMC:HPMC 可达 3:1；水泥基体系需谨慎使用 CMC，因 Ca²⁺ 会使 CMC 分子链蜷缩失效。
一吨内墙腻子，纤维素醚成本从 120 元降到 85 元，保水率不降反升——这不是偷工减料，而是理解了 HPMC 与 CMC 的协同密码。去年秋天，河北一家腻子粉厂的配方师老张找到我们，他的纯 HPMC 配方（4kg/吨，10 万粘度）各方面表现稳定，但老板下了死命令：单吨成本必须再降 30 块。老张试过减掺量——保水崩塌；试过换低粘度——手感发涩。最后他按 7:3 的比例引入 CMC 替代部分 HPMC，不仅成本达标，施工手感还比原来更轻快。这就是复配的价值。
关键要点
- HPMC 与 CMC 复配不是简单掺混——Katona 团队（2008）实验证实，HPMC/NaCMC 在 0.4/0.6 质量比时出现粘度正偏差最大值，混合体系实际粘度高于理论线性加和值。
- 复配的本质是"非离子骨架 + 阴离子填充"：HPMC 提供保水骨架和耐碱性，CMC 填充在 HPMC 网络间隙中增稠降本。
- 水泥基体系是 CMC 的禁区——Ca²⁺ 的电荷屏蔽效应和 pH＞12 的强碱环境会让 CMC 分子链蜷缩，增稠保水能力断崖式下降。
- 中性腻子粉是最佳复配场景，HPMC:CMC = 7:3 至 8:2 可在保水率下降不到 3 个百分点的前提下，降低纤维素醚成本约 20%。
- 投料顺序是红线——CMC 和 HPMC 必须在干粉状态下预混均匀，绝不能先分别溶解再混合，否则互穿网络无法形成。
羟丙基甲基纤维素（HPMC）是建材行业应用最成熟的纤维素醚。在 0.3% 掺量下，优质 HPMC 的保水率可达 90% 以上，这也是它不可替代的核心优势——没有 HPMC 的保水骨架，水泥水化和灰钙碳化都无从谈起。
但纯 HPMC 体系有两个绕不开的问题。第一是成本。目前工业级 HPMC（10 万粘度）市场价在 15000-20000 元/吨区间波动，品质稳定的品牌产品通常在 18000 元/吨以上。按腻子粉 4kg/吨的典型掺量计算，仅纤维素醚一项就占配方成本的 70-80 元/吨。第二是施工手感——高粘度 HPMC 赋予浆体较强的"粘刀感"，批刮时需要用更大的力，工人连续施工 4 小时后疲劳感明显。
羧甲基纤维素钠（CMC）的价格优势是实打实的——建材级 CMC（中高粘度）市场价约 9000-12000 元/吨，比同粘度等级的 HPMC 低 30%-50%。如果 CMC 能直接替代 HPMC，单吨配方成本可直降 30 元以上。
但 CMC 有一个致命的软肋：它是阴离子型聚合物，分子链上带有大量的 -CH₂COO⁻ 基团。当 CMC 遇到水泥水化产生的高浓度 Ca²⁺（水泥水化后 pH 值瞬间升至 12 以上，Ca²⁺ 浓度可达饱和），两个后果同时发生：一是 Ca²⁺ 通过电荷屏蔽压缩 CMC 分子链的双电层，链段从伸展态蜷缩为紧缩态；二是在强碱（pH＞12）环境下，羧甲基的部分质子化进一步削弱了 CMC 的水溶性。最终表现就是——CMC 在水泥砂浆中的增稠和保水能力断崖式下降，加了等于没加。
HPMC和CMC有什么区别？从原理到选型HPMC 是非离子型，不受 Ca²⁺ 和 pH 影响——这是它的"骨架"价值。CMC 是阴离子型，成本低、增稠快——这是它的"填充"价值。复配的核心思路就是：让 HPMC 在体系中先形成稳定的保水网络骨架，CMC 填充在骨架间隙中提供额外的增稠和成本优化。
打个比方：HPMC 像是钢筋混凝土里的钢筋，提供结构强度（保水性和耐碱性）；CMC 像是填充在钢筋之间的混凝土，填充体积、降低成本，同时贡献一部分增稠效果。这个比喻虽然简化，但准确地反映了二者的分工——CMC 不能替代 HPMC 的骨架作用，但在非碱性或弱碱性体系中，CMC 的填充价值不容忽视。
工业级HPMC的选型参数直接决定复配效果2008 年，塞尔维亚诺维萨德大学的 Katona、Sovilj 和 Petrović 在《Hemijska Industrija》期刊上发表了一项经典研究（DOI: 10.2298/HEMIND0801031K）。他们系统测试了 HPMC 和 NaCMC 按不同质量比混合后的 1% 水溶液流变行为，发现了一个反直觉的现象：混合体系的实测粘度始终高于按各自纯溶液粘度线性加和计算的理论值。
这个"正偏差"在 HPMC/NaCMC = 0.4/0.6（即 HPMC 占 40%、CMC 占 60%）时达到最大，且这个峰值在不同剪切速率下均稳定出现。换句话说，当 HPMC 和 CMC 以接近 4:6 的比例共混时，体系产生了最强的粘度协同效应。需要注意，随着剪切速率增大，正偏差的幅度会减小——这说明协同网络在高剪切下会被部分破坏，但不会消失。
这里需要说明背景：Katona 实验是在纯水溶液体系中完成的，没有 Ca²⁺ 和 pH 干扰。在建材实际体系中，协同效应的表现会受到水泥离子环境的影响——这就是为什么水泥基体系的复配策略与中性体系截然不同。
2001 年，Alvarez-Lorenzo 团队在《Colloid and Polymer Science》（279 卷，1045-1057 页）上发表了另一篇关键研究。他们通过红外光谱（IR spectroscopy）和浊点温度（cloud-point temperature）测定，直接证实了 HPMC 与 NaCMC 混合体系中存在两类分子间相互作用：
氢键：HPMC 分子链上未被取代的 -OH 基团与 CMC 的 -CH₂COO⁻ 和未取代 -OH 之间形成氢键桥接。这是两种聚合物分子链发生物理交联的主要驱动力。
疏水相互作用：HPMC 分子上的甲基和羟丙基具有一定的疏水性，在水溶液中倾向于相互聚集以避开水的接触。CMC 分子链的引入改变了局部疏水微环境，促进了两类链段的互穿和缠结。
这两类作用力协同工作，使混合体系形成了比单一聚合物溶液更致密的物理网络——宏观表现就是粘度协同和弹性模量提升。
Alvarez-Lorenzo 团队还发现，HPMC/NaCMC 混合体系形成的不是简单的"两种分子链混在一起"，而是一种半互穿聚合物网络（semi-IPN）结构。HPMC 分子链自身通过疏水缔合形成主网络骨架，CMC 分子链穿插其中并通过氢键与 HPMC 节点连接，形如藤蔓缠绕在篱笆上。
这个结构有两个实际意义。第一，CMC 的加入并没有破坏 HPMC 的保水网络，反而通过增加网络密度提升了体系的整体持水能力。第二，在受到剪切力时（比如腻子批刮），互穿网络中的 CMC 链段可以优先滑移和解缠结，起到"润滑"作用——这解释了为什么 HPMC/CMC 复配腻子的批刮手感比纯 HPMC 更轻快。
水泥基体系是 CMC 最难施展的场景。水泥遇水后 Ca²⁺ 瞬间释放，pH 飙升至 12-13，CMC 分子链在几分钟内就会从伸展态坍缩为蜷缩态。实际测试中，在普通砌筑砂浆里直接加入 CMC 替代 20% HPMC，保水率可能从 92% 骤降至 70% 以下——这不是渐变的性能下降，而是断崖式的失效。
有限复配策略：如果确实需要在水泥基体系中引入 CMC（比如低成本砌筑砂浆），必须满足三个条件：① CMC 替代比例不超过 HPMC 总量的 15%；② 选择取代度 DS ≥ 0.8 的高取代度 CMC（高 DS 意味着更多的羧甲基保护，抗 Ca²⁺ 能力稍强）；③ 将总纤维素醚掺量提高 0.05%-0.1% 以补偿保水损失。即便如此，水泥基体系中的 CMC 更多是"降本填充"而非"性能贡献"。
石膏基体系（包括石膏轻质抹灰砂浆、石膏自流平、嵌缝石膏等）是 CMC 复配的真正主战场。石膏的水化环境与水泥截然不同——pH 值维持在中性到弱碱性（约 6-8），体系中的 Ca²⁺ 以 CaSO₄·2H₂O 晶体形式存在而非游离离子，对 CMC 分子链的电荷屏蔽效应极其微弱。
在石膏轻质抹灰砂浆中，CMC:HPMC = 2:1 至 3:1 是经过大量配方验证的成熟方案。以总纤维素醚掺量 0.3% 为例：CMC 占 0.2%、HPMC 占 0.1%。CMC 在低碱性环境中充分发挥增稠优势，提供浆体的初始粘度和抗流挂性；HPMC 则保障保水性和开放时间的稳定性。山东一家大型石膏基建材企业 2024 年开始在轻质抹灰配方中全面采用 3:1 复配方案，单吨纤维素醚成本下降约 35 元，施工性和抗开裂性能未见任何劣化。
中性腻子粉（以重钙 + 中性粘结剂为主要成分，不含灰钙或水泥）是 HPMC/CMC 复配的最优场景。体系中没有 Ca²⁺ 和强碱干扰，CMC 可以充分发挥增稠和降本作用。
推荐比例 HPMC:CMC = 7:3 至 8:2，这是基于保水率、施工手感和成本三者平衡的"黄金区间"。以 HPMC:CMC = 7:3、总掺量 4kg/吨为例：HPMC 2.8kg + CMC 1.2kg。实测保水率从纯 HPMC 的 91% 微降至 89%，施工手感明显改善（批刮更轻快、不粘刀），单吨纤维素醚成本下降约 25 元。
如果 CMC 比例超过 30%（即 HPMC:CMC 低于 7:3），保水率会出现可感知的下降（低于 87%），且腻子浆体在夏季高温下的开放时间会缩短约 15-20 分钟。如果 CMC 比例低于 20%，成本优势体现不明显，复配的意义不大。
中性腻子配方体系的常见构造与纤维素醚选型
配方一：内墙中性腻子粉（HPMC:CMC = 7:3）
施工性：批刮轻快，打磨性好，保水率约 89%。
配方二：石膏轻质抹灰砂浆（CMC:HPMC = 3:1）
施工性：抗流挂好，开放时间 60-90 分钟，涂布率约 1.2 m²/kg·mm。
配方三：普通砌筑砂浆（CMC 有限复配，CMC ≤ 15%）
注意：CMC 在此配方中作用是补充增稠而非替代保水，保水仍主要依赖 HPMC。
这是复配操作中最容易翻车的环节。正确的做法只有一种：将 HPMC、CMC 和其他粉料在干态下混合均匀，然后加水搅拌。HPMC 和 CMC 在干粉状态下充分分散，加水后各自独立水化、在溶液中逐步建立互穿网络。
错误做法：把 HPMC 和 CMC 分别溶解成溶液再混合。这样做的后果是——两种聚合物已经各自形成了独立的分子链网络，混合后只能得到"两锅煮熟的饭拌在一起"，无法形成互穿结构，粘度协同效应基本为零。更糟的是，如果 CMC 溶液先与含 Ca²⁺ 的水接触（比如用硬水溶解），CMC 会在混合前就已经失效。
实操建议：干混时间至少 15 分钟，建议 20-25 分钟。如果生产线上混合时间不足，可先做"小预混"——将 HPMC 和 CMC 先与 5-10 倍量的重钙预混均匀，再将预混料投入主搅拌机。
去年年底，山东东达（聚隆纤维素）的技术团队接到一个客户的紧急电话："你们的 CMC 有问题！跟 HPMC 复配以后粘度反而比纯 HPMC 还低！"技术人员赶到现场后发现——该客户用地下水（硬度极高，Ca²⁺浓度＞200mg/L）直接搅拌，CMC 在加水瞬间就因 Ca²⁺ 交联而失效。换用去离子水后，问题立刻消失。
以下是复配翻车的五个高频原因：
以 2025 年市场均价为基准：建材级 HPMC（10 万粘度，纯粉）市场价约 15000-20000 元/吨，中高端品牌在 18000-19000 元/吨；建材级 CMC（中高粘度，DS≥0.7，纯度≥75%）市场价约 9000-12000 元/吨。两种纤维素醚的价格差在 6000-8000 元/吨区间。
这意味着：配方中每用 1kg CMC 替代 1kg HPMC，纤维素醚成本下降约 6-8 元。
以中性腻子配方（总掺量 4kg/吨，HPMC 按 18000 元/吨、CMC 按 10000 元/吨计价）：

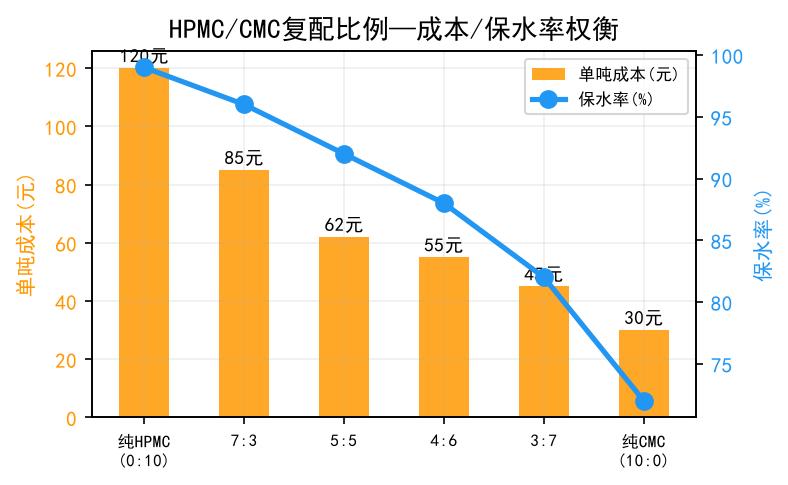

| 复配方案 | HPMC用量(kg/吨) | CMC用量(kg/吨) | 纤维素醚成本(元/吨) | vs纯HPMC节省 | 保水率参考 |
|---|---|---|---|---|---|
| 纯HPMC | 4.0 | 0 | 72.0 | — | 91% |
| HPMC:CMC=9:1 | 3.6 | 0.4 | 68.8 | 3.2元 | 90% |
| HPMC:CMC=8:2 | 3.2 | 0.8 | 65.6 | 6.4元 | 90% |
| HPMC:CMC=7:3 | 2.8 | 1.2 | 62.4 | 9.6元 | 89% |
| HPMC:CMC=6:4 | 2.4 | 1.6 | 59.2 | 12.8元 | 86% |
| HPMC:CMC=5:5 | 2.0 | 2.0 | 56.0 | 16.0元 | 82% |
数据显示，HPMC:CMC = 7:3 是性价比最优解——节省 9.6 元/吨（降幅约 13%），保水率仅下降 2 个百分点。超过 6:4 后，每多省 1 块钱就要付出约 1.5-2 个百分点的保水率代价，投入产出比开始恶化。
你的配方最适合哪个复配比例？每家的粉料体系、施工环境、成本结构都不同。如需针对具体配方的复配方案测算，可以联系山东东达（聚隆纤维素）技术团队获取一对一配方支持。
复配的降本逻辑有一个不能越过的红线：保水率不能低于 87%。低于这个值，腻子粉在基层吸水快的墙面上会出现快速失水→起粉→强度崩塌的连锁反应。对于内墙中性腻子，HPMC:CMC = 7:3 是安全边界；对于外墙或潮湿环境用腻子，建议维持 8:2 甚至更高比例。
另外需要注意，CMC 的批次稳定性通常不如 HPMC。同一供应商不同批次的 CMC，粘度和取代度可能有 10%-15% 的波动。每次更换 CMC 批次时，必须重新做小样测试验证复配效果。
用于复配的 HPMC 应满足以下参数：粘度 10 万-15 万 mPa·s（2% 水溶液，20°C）、凝胶温度 75-85°C、细度 ≥ 80 目、灰分 ≤ 5%。这些参数确保 HPMC 能稳定形成保水骨架，不受 CMC 引入的干扰。山东东达（聚隆纤维素）的建材级 HPMC 产品系列覆盖 4 万-20 万粘度区间，其中 10 万和 15 万粘度等级是复配应用的主流选择。
建材复配用 CMC 的核心选型参数：取代度（DS）≥ 0.7、纯度 ≥ 75%、粘度（2% 水溶液）8000-20000 mPa·s。DS 值是最关键的指标——DS 低于 0.65 的 CMC 水溶性差、抗 Ca²⁺ 能力弱，不适合建材应用。如果配方需要在弱碱性环境（如含少量灰钙的腻子）中使用，应选择 DS ≥ 0.8 的 CMC 品种。
不确定手里的 CMC 适不适合复配？可以直接寄样给聚隆纤维素（山东东达）应用实验室，技术团队会帮你完成全套兼容性测试并出具配方建议报告。
每次引入新的 CMC 批次或调整复配比例前，建议完成以下五项小样测试：
Q1：CMC 能完全替代 HPMC 吗？
不能。CMC 是阴离子型聚合物，在水泥基和灰钙基体系中会被 Ca²⁺ 和高 pH 环境破坏。只有在石膏基和中性腻子体系中，CMC 可以部分替代 HPMC（替代比例 20%-75%，视体系而定）。HPMC 的非离子型骨架作用是 CMC 无法取代的。
Q2：HPMC 和 CMC 一起用会不会影响腻子强度？
在合理掺量范围内不会。研究表明，当 CMC 掺量不超过纤维素醚总量的 30% 时，腻子的表面强度和粘结强度与纯 HPMC 配方无显著差异。但 CMC 比例超过 40% 后，由于 CMC 自身不具有 HPMC 的成膜增强作用，表面强度可能微降 5%-10%。
Q3：CMC 在水泥里为什么失效？
两个机制同时作用：① Ca²⁺ 的电荷屏蔽效应——Ca²⁺ 与 CMC 分子链上的 -CH₂COO⁻ 基团结合，压缩双电层，分子链从伸展态蜷缩为紧缩态，溶液粘度崩塌；② 强碱（pH＞12）环境下，CMC 的羧甲基发生部分质子化，水溶性进一步下降。
Q4：纤维素醚复配后粘度为什么比理论值高？
这是 HPMC 和 CMC 之间的氢键和疏水相互作用导致的正偏差效应。HPMC 的 -OH 基团与 CMC 的 -CH₂COO⁻ 基团形成分子间氢键，同时 HPMC 的疏水基团（甲基、羟丙基）与 CMC 链段产生疏水缔合，共同形成比单一聚合物更致密的物理交联网络。Katona et al.（2008）的实验证实这一效应在 HPMC/NaCMC = 0.4/0.6 时达到峰值。
Q5：腻子粉 CMC 加多了会怎样？
三个主要后果：① 夏季高温下保水能力快速衰减，腻子开放时间缩短、易起粉；② CMC 中的钠离子增加体系碱金属含量，潮湿环境下泛碱风险上升；③ CMC 比例超过 40% 时，腻子干燥后可能出现微裂纹，因为 CMC 的干燥收缩率大于 HPMC。
📚 学术参考：Katona et al.(2008) | Carbohydrate Polymers 74(3)；Alvarez-Lorenzo et al.(2001) | Macromolecules 34(6)；GB/T 25181-2019预拌砂浆保水率测定方法。
