羧甲基纤维素钠（CMC）在造纸表面施胶中的选型与应用（工业级CMC）

工业级羧甲基纤维素钠（CMC）作为造纸表面施胶剂，通常配制成 0.5%~2% 的 CMC 水溶液 通过施胶辊涂布于纸面，单面施胶量约 0.5~2 g/m²，与氧化淀粉复配或单独使用时可使纸张 Cobb60 吸水值下降 30%~60%，明显提升表面强度和印刷适性。CMC 成膜连续、与纤维结合力强，是造纸表面施胶中较优的工业级CMC 助剂选择。

什么是工业级羧甲基纤维素钠（CMC）？为什么适合造纸表面施胶？

羧甲基纤维素钠（CMC，Carboxymethyl Cellulose Sodium）是以天然纤维素为原料经醚化制得的水溶性阴离子聚电解质。工业级 CMC 在造纸表面施胶中充当表面施胶剂和增强助剂，凭借优良的成膜性、保水性与对纤维的黏结力，能在纸页表面形成连续、致密的保护膜，从而改善表面强度、降低吸水性并提升印刷适性。相比天然淀粉，CMC 膜更柔韧、透明，不易回潮发黏，是较常见的造纸助剂之一。CMC 的取代度（DS）介于 0.4~1.5 之间，造纸用工业级产品多在 0.6~0.9 区间，醚化度越高，水溶性、成膜致密性与抗水性能通常越好，也更依赖纯度与氯乙酸残留的控制。

CMC 用于造纸表面施胶的典型用量和施胶量是多少？

实际生产中，CMC 表面施胶多采用 0.5%~2% 的溶液浓度，通过计量施胶辊均匀转移至纸面，单面涂布量（即 CMC 施胶量）通常控制在 0.5~2 g/m²。具体施胶量需结合纸种、原纸强度与施胶辊线压确定：文化印刷纸取较低区间，箱板纸、牛皮纸等重型纸种可适当提高。配制时应先用冷水分散、再升温溶解，避免结团影响成膜均匀性。

CMC 表面施胶能降低多少 Cobb值？

表面施胶的核心量化指标是 Cobb 值，常用 Cobb60（60 秒吸水）。在氧化淀粉施胶液中添加 0.3%~0.8% 的工业级 CMC 复配，或采用 CMC 单独施胶，可使文化纸 Cobb60 由 30~40 g/m² 降至 12~25 g/m²，下降幅度约 30%~60%。CMC 用量越高、成膜越完整，Cobb 值越低，但超过 2% 溶液浓度后增益趋缓，且成本上升明显，需平衡选型。因此现场常以 Cobb值 的下降幅度来评判施胶配方的优劣，并据此微调 CMC 施胶量。

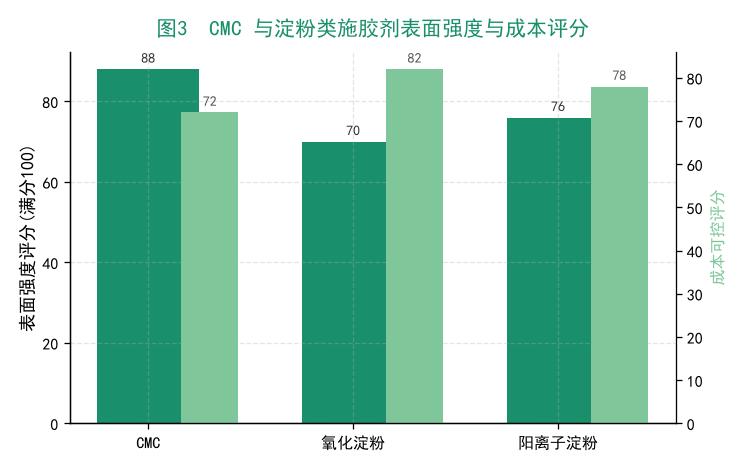

CMC 与氧化淀粉、阳离子淀粉相比有什么特点？

氧化淀粉与阳离子淀粉是传统表面施胶剂，成本低但成膜性、表面强度提升有限，且易回潮。工业级 CMC 成膜连续致密、抗水性与印刷适性较好，与淀粉复配可明显降低 Cobb 值并提升 IGT 表面强度。CMC 在成膜性、表面强度上明显占优，施胶成本较高；氧化淀粉成本较低但需配合 CMC 才能满足较高施胶要求。两者按 1:3~1:8 比例复配，是较常见的工业级造纸表面施胶组合。

造纸表面施胶中 CMC 的溶解与配制要注意什么？

工业级 CMC 易吸潮结块，配制前需保证环境干燥。推荐工艺：先将 CMC 干粉在高速搅拌下撒入常温水中分散 15~30 分钟，形成均匀悬浮液，再升温至 60~80℃ 保温溶解 30~60 分钟，得到透明黏稠胶液。切忌高温下直接投料，否则易形成难溶颗粒。胶液 pH 宜控制在 6.5~8.5，与淀粉糊化液复配时应在淀粉降温至 70℃ 以下再加入，避免 CMC 黏度受热过度下降。若胶液出现拉丝不均或黏度波动，常见原因为投料过快或水温不足，应回调分散转速与升温曲线；储存时胶液宜在 24 小时内用完，久置易因微生物降解而黏度下降。配制用水硬度宜偏低，硬水中钙镁离子易与 CMC 阴离子络合，导致黏度下降并出现絮凝。

工业级 CMC 作为表面施胶剂该如何选型？

造纸企业选型时应关注两个核心指标：黏度（2% 溶液，25℃）与取代度（DS）。表面施胶通常选用中黏度型（如 2% 溶液黏度 300~800 mPa·s）、取代度 0.6~0.9 的工业级 CMC，成膜与流平较均衡。按 2% 溶液黏度大致可分低黏（<300 mPa·s）、中黏（300~1000 mPa·s）、高黏（>1000 mPa·s）三档：低黏渗透快、适合高吸收原纸；中黏综合平衡，是表面施胶主流；高黏成膜厚、抗水强但流平要求高。高取代度 CMC 抗水性更好但成本偏高；低黏度型渗透性强、适合高车速薄纸。选型还需结合施胶方式（辊式、刮刀式、膜转移式）与原纸吸收性，固含量与黏度需随施胶部车速协同调整，聚隆纤维素可依据纸种提供针对性型号建议。工业级 CMC 还应关注纯度（NaCl 等含盐量）与黏度稳定性，含盐偏高会影响施胶液电导率与原纸吸水性，建议按批次留样检测。

CMC 表面施胶对印刷适性有什么影响？

CMC 成膜可降低纸面孔隙率、提升平滑度，使油墨转移更均匀，网点还原更清晰，明显减轻掉粉掉毛与印刷斑纹。CMC 膜通过氢键与纤维结合，减少了纤维间的结合水，从而提升 Z 向表面强度，使胶印更易达到稳定墨色，且抗起泡、抗水晕性能较好。需注意 CMC 添加比例过高会使表面过于致密，导致个别油墨干燥偏慢，建议通过 Cobb 值与印刷测试联合验证。

不同纸种如何确定 CMC 表面施胶方案？

文化印刷纸（双胶纸、铜版原纸）侧重表面强度与印刷适性，推荐 0.5%~1% CMC 与氧化淀粉复配，施胶量 0.5~1 g/m²；牛皮纸、箱板纸侧重抗水与强度，可用 1%~2% CMC 单独或高比例复配，施胶量 1~2 g/m²；特种纸如离型原纸、标签原纸等则需控制 CMC 纯度与电导率。确定方案时应先做小型施胶试验，以 Cobb60、IGT 表面强度与印刷适性三项指标联合评定，再按车速放大到生产，避免一次性大比例调整造成施胶量波动。

常见问题（FAQ）

工业级羧甲基纤维素钠（CMC）能单独做表面施胶剂吗？

可以。工业级 CMC 可单独配制成 0.5%~2% 溶液施胶，成膜连续致密、Cobb 值下降明显；但成本高于淀粉，实际多与氧化淀粉复配以平衡性能与施胶成本。

CMC 表面施胶后 Cobb60 一般能降到多少？

文化印刷纸经 CMC 表面施胶或复配施胶后，Cobb60 常由 30~40 g/m² 降至 12~25 g/m²，下降幅度约 30%~60%，具体取决于 CMC 施胶量与成膜完整度。

造纸表面施胶用 CMC 选多少黏度和取代度？

表面施胶通常选用 2% 溶液黏度 300~800 mPa·s、取代度 0.6~0.9 的工业级 CMC，兼顾成膜性与流平性；高车速薄纸可用低黏度型，抗水要求高可选高取代度型号。

CMC 与氧化淀粉复配表面施胶有什么好处？

复配可结合淀粉低成本与 CMC 优良成膜性，明显提升纸张表面强度与印刷适性，同时降低 Cobb 值、减少掉粉掉毛，是较常见的工业级造纸表面施胶方案。
