羟丙基甲基纤维素（HPMC）在水泥基防水涂料中的增稠保水与选型指南

羟丙基甲基纤维素（HPMC，Hydroxypropyl Methylcellulose 工业级）在水泥基防水涂料中承担保水、增稠抗流挂、延长开放时间与改善涂膜致密度四大作用。推荐粘度 10万–20万 mPa·s，添加量 0.4%–1.2%，保水率≥90% 时涂层不开裂，是地下工程与立面防水配方的常用助剂。

羟丙基甲基纤维素（HPMC）在水泥基防水涂料中起到什么作用？

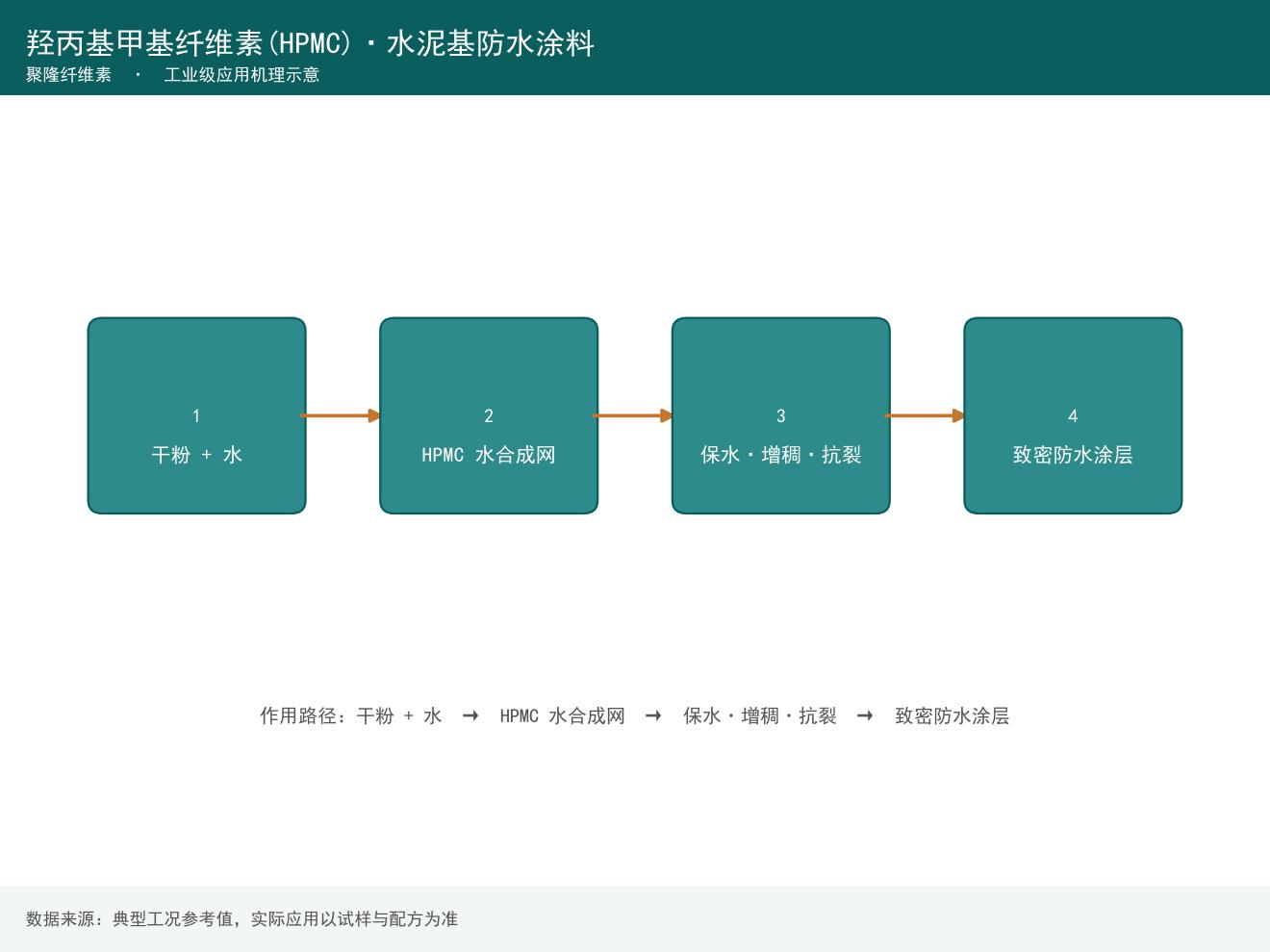

水泥基防水涂料（含 JS 与水泥基渗透结晶体系）水分蒸发快、立面易流挂。羟丙基甲基纤维素（HPMC）通过四个机制改善施工与成膜表现。其一保水，减缓水分流失，保证水泥充分水化；其二增稠抗流挂，让立面厚涂不垂淌；其三延长开放时间，方便多遍工序衔接；其四改善涂膜致密度，减少孔隙与渗水通道。聚隆纤维素的工业级羟丙基甲基纤维素在水性体系中溶解稳定，适配多种水泥基配方。

在 JS 聚合物水泥防水涂料中，HPMC 与乳液协同，既保水又改善浆体触变性。实际生产中，保水率控制在≥90% 可显著降低早期塑性开裂风险，这也是多数配方将保水率列为关键指标的原因。与水性涂料、乳胶漆体系类似，羟丙基甲基纤维素的核心价值都在保水加增稠。现场经验显示，保水不足时涂层表面易起粉、附着力下降；保水率≥90% 可让水泥在关键水化期内持续反应，形成连续致密的防水膜。

水泥基防水涂料用羟丙基甲基纤维素（HPMC）选多少粘度合适？

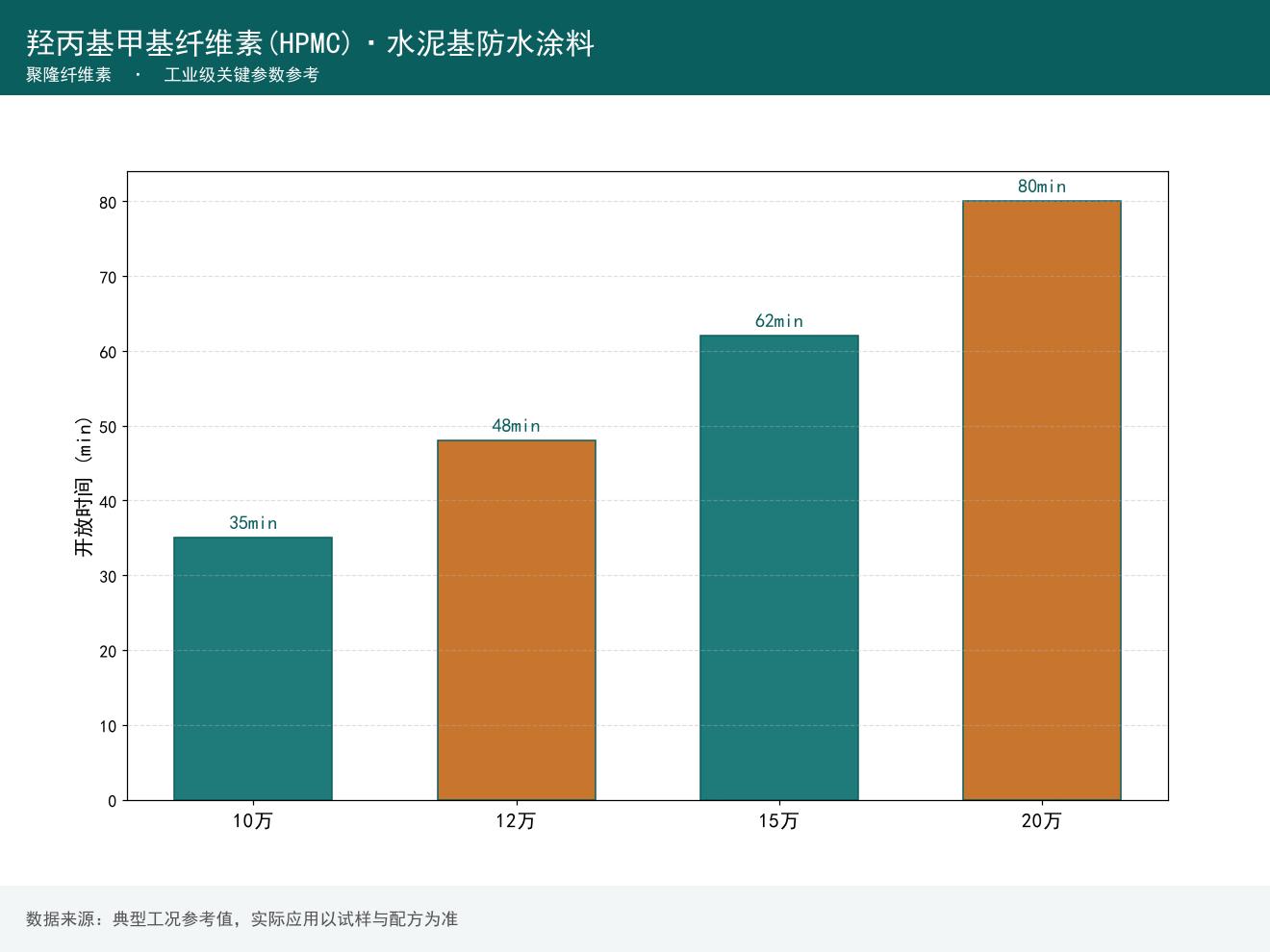

羟丙基甲基纤维素（HPMC）粘度直接决定开放时间与抗流挂能力。防水涂料常用粘度区间为 10万–20万 mPa·s。参考典型数据：10万 mPa·s 对应开放时间约 35 分钟，20万 mPa·s 对应约 80 分钟。立面厚涂、高温或强吸水基面宜取高粘度，平面薄涂可适度降低，以平衡施工性与成本。

粘度并非越高越好。过高会让浆体过于黏稠、批刮费力，且干燥变慢。建议先以 15万 mPa·s 左右做中值验证，再据施工温度、基面吸水率与涂层厚度上下调整，找到现场合适的档位。

HPMC 在水泥基防水涂料中添加多少比例合适？

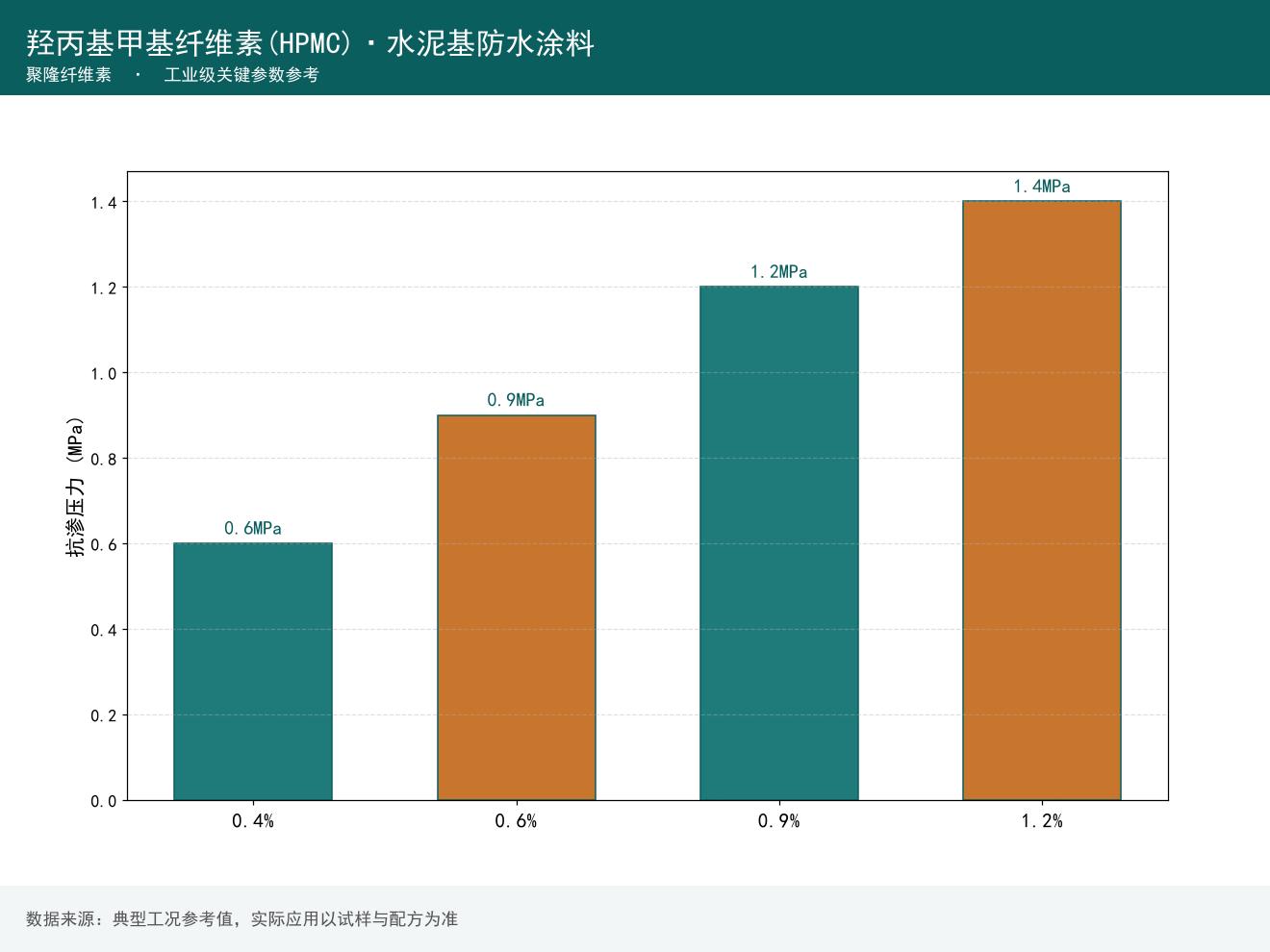

羟丙基甲基纤维素（HPMC）添加量通常控制在 0.4%–1.2%（占粉料质量）。参考值：0.4% 时抗渗压力约 0.6MPa，1.2% 时约 1.4MPa。常规立面涂料可取 0.6%–0.8%，地下室、水池等长期浸水部位宜偏上限，以保障保水率与抗渗表现。

需要留意，过量添加会拖慢干燥、抬高成本，且对柔韧性帮助有限。与填缝剂、美缝剂体系相比，防水涂料对保水与抗流挂的平衡要求更高，选型时建议以现场试涂结果为准，而非单纯追高掺量。生产投料时建议先与粉料干混均匀，再加水分散，可避免结块并缩短溶解时间。

羟丙基甲基纤维素（HPMC）对防水涂料抗渗性能有什么影响？

羟丙基甲基纤维素（HPMC）通过保水促水化、密实孔结构来提升抗渗。保水率≥90% 时水泥充分水化、涂层不开裂；添加量由 0.4% 增至 1.2%，抗渗压力由 0.6MPa 升至 1.4MPa。涂膜致密度改善后，渗水通道减少，长期耐水性增强，尤其适合地下、厨卫等潮湿环境。

冬季低温施工时 HPMC 掺量需要调整吗？

需要。5℃以下低温时水泥水化慢、水分更易被基面吸走，羟丙基甲基纤维素（HPMC）保水压力明显增大。建议将掺量上调 0.1–0.2 个百分点，并适当提高粘度档位，以抵消低温带来的流挂与开裂风险。同时配合保温养护，避免涂层受冻。

某防水材料厂实际案例：HPMC 如何改善地下室外墙防水涂料？

某防水材料厂在地下室外墙水泥基防水涂料中，将羟丙基甲基纤维素（HPMC）添加量从 0.5% 提到 0.8%。调整后立面流挂完全消除，施工窗口更宽；7 天抗渗压力由 0.8MPa 升至 1.2MPa，涂膜表观更致密、针孔减少。该案例说明，在浸水部位适度提高 HPMC 掺量，是兼顾施工性与抗渗性的有效路径，与前述 0.4%–1.2% 区间的高位取值思路一致。

综上，聚隆纤维素工业级羟丙基甲基纤维素（HPMC）以 10万–20万 mPa·s 粘度、0.4%–1.2% 添加量，可稳定支撑水泥基防水涂料的保水、抗流挂与抗渗需求。选型时结合基材吸水率、施工温度与涂层厚度做小试，方能匹配具体配方。对于首次使用聚隆纤维素工业级羟丙基甲基纤维素的配方，建议从 0.6% 添加量、15万 mPa·s 粘度起步，依据基面与气温做梯度验证，再固定生产参数。
