羧甲基纤维素钠在铸造涂料中的应用与选型指南

铸造涂料中羧甲基纤维素钠（CMC）作悬浮剂和粘结剂，添加0.8%–1.2%即可将涂料悬浮稳定性提升至95%以上、24h沉降率降至5%以内。本文从铸造涂料痛点出发，详解CMC的悬浮、粘结、流变机理与选型参数。

铸造涂料为什么必须加CMC？

砂型铸造中，涂料需均匀覆盖在砂型表面以防止粘砂、提高铸件光洁度。但耐火粉体（如锆英粉、刚玉粉）比重大，静置极易沉降分层。工业级CMC溶于水后形成三维网络，把耐火颗粒托住，保证涂料在涂刷前保持均匀。同时CMC在涂层干燥后形成柔性膜，提升涂层强度和抗裂性，减少浇注时的冲刷缺陷。

CMC添加量多少最合适？

实验表明，CMC占涂料质量0.8%–1.2%时悬浮稳定性可达95%以上并趋于平台；低于0.5%沉降明显，高于1.5%则粘度过高、涂刷困难。推荐以骨料粒度分布配合调整：粗骨料多用、细骨料少用的原则，先用0.8%基准，再根据流挂性和涂刷手感微调。悬浮需求更高的水基涂料可上探到1.2%。

不同粘度等级怎么选？

CMC粘度等级直接影响涂层性能：低粘（约300 mPa·s）利于流平、适合喷涂；中粘（约800 m Pa·s）平衡悬浮与施工，最常用；高粘（约1500 mPa·s）悬浮最强但流平变差，适合厚涂。建议水基铸造涂料优先选用中粘工业级CMC，取代度0.6–0.9、纯度≥95%，避免杂质影响涂层致密性。与CMC在农药WDG中的应用类似，纯度与取代度都是选型核心。

配制工艺四步法

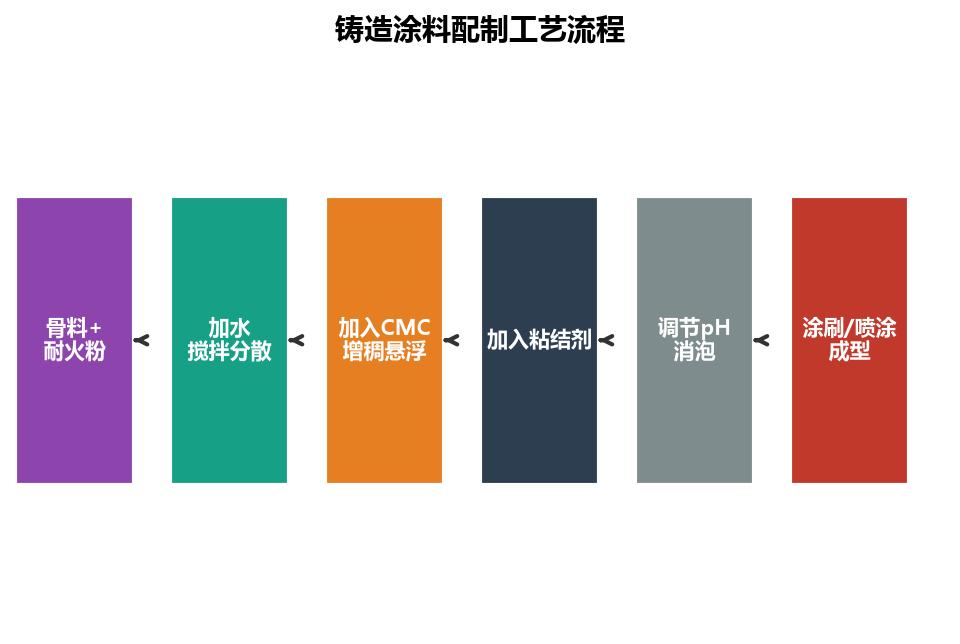

参考CMC溶液配制规范的思路，铸造涂料可按“骨料+水→分散→加CMC→加粘结剂→调pH消泡”的流程配制。CMC先用少量水润湿化开后加入，避免直接倒入结块；与膨润土、硅溶胶等复配时注意加料顺序，防止絮凝。涂层涂刷或喷涂后自然干燥或低温烘干。

和陶瓷釉料中的CMC有什么区别？

两者都利用CMC的悬浮与粘结能力，但陶瓷釉浆含水更高、要求高温灼烧无残留，详见CMC在陶瓷釉料中的应用。铸造涂料更看重涂层强度与抗冲刷，陶瓷釉料更看重高温分解彻底、不影响釉面发色。选型时按用途区分粘度与纯度指标。

常见问题解答

问：CMC加入后涂料太稠怎么办？
答：降低CMC用量或更换低粘型号，必要时加水稀释并补加少量分散剂，避免直接加CMC导致粘度失控。

问：涂层开裂与CMC有关吗？
答：CMC成膜性过强、用量过高时易在干燥阶段开裂，建议控制在1.2%以内并配合适量膨润土改善。

问：能用普通食用级CMC吗？
答：不建议混用食品级，工业级即可满足性能且成本更低，但需确保重金属等杂质符合铸件质量要求。
