铁矿球团粘结剂加多少工业级羧甲基纤维素钠（CMC，Carboxymethyl Cellulose）？常规添加量为铁精粉质量的 0.10%–0.20%，与膨润土复配时取下限。在这个区间，CMC 可把生球抗压强度从约 8 N/个提升到 14–17 N/个、落下强度（0.5m 落下）从约 2 次提升到 5–7 次，同时提高生球爆裂温度、减少焙烧前碎裂。下面从粘结机理、推荐用量、替代对比、选型与故障排查讲清工业级 CMC 在铁矿球团里的用法。
铁矿球团是把铁精粉滚动成小球再焙烧固结的工艺，核心难点是生球强度够不够、焙烧前碎不碎。工业级羧甲基纤维素钠（CMC）是一种水溶性阴离子纤维素醚，溶于水后形成高粘度胶体，在铁精粉颗粒间起桥联与成膜作用：一是把细粉颗粒黏结成球，提升生球抗压与落下强度；二是形成保水膜减缓水分迁移，让生球在干燥预热段不易爆裂；三是胶体网络改善颗粒间接触，焙烧后有助于固结。聚隆纤维素的工业级 CMC 在多家球团厂用作膨润土减量或替代组分，效果稳定。

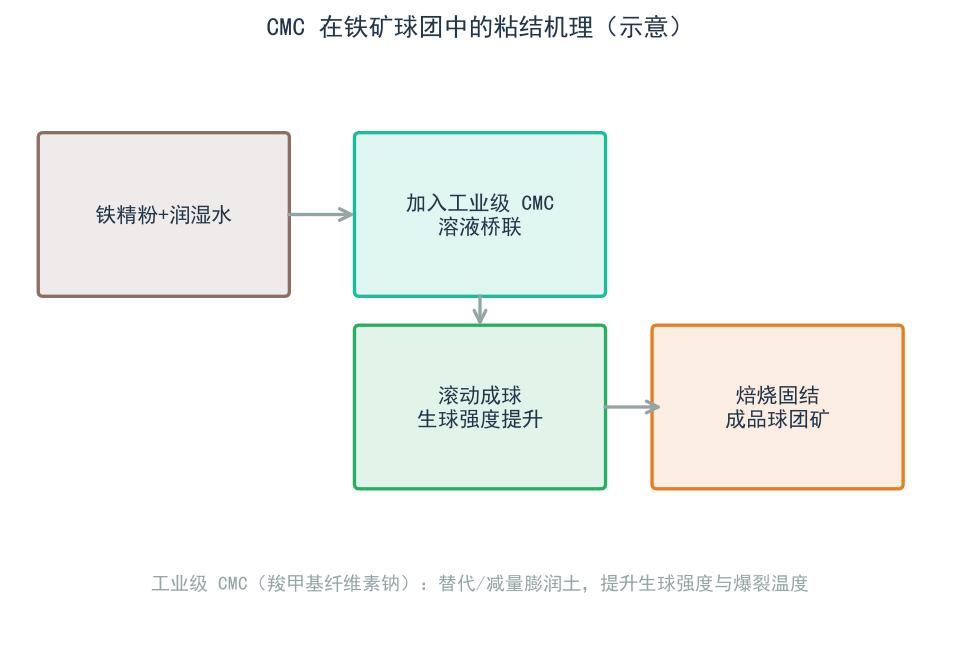

图1：CMC 在铁矿球团中的粘结机理示意图
铁矿球团用 CMC 推荐添加量为铁精粉质量的 0.10%–0.20%，以 0.15% 作为首次小试基准；与膨润土复配时取 0.10% 下限，靠膨润土补足焙烧固结，CMC 专攻生球强度与爆裂温度。下表给出不同添加量下的典型表现（示意区间，具体随铁精粉粒度与水分调整）。超过 0.25% 后强度提升趋缓，反而增加成本并对造球水分敏感，一般不推荐。
部分替代可以，完全替代要谨慎。膨润土廉价、能改善焙烧固结和高温强度，是球团的传统粘结剂；但它会带入SiO2、Al2O3，降低球团铁品位。工业级 CMC 的优势是添加量极小、几乎不降品位，且生球强度与爆裂温度提升明显。实际方案多为膨润土减量加 CMC 补强：把膨润土从 2%–3% 降到 1% 左右，用 0.10%–0.20% CMC 补足生球强度，既保品位又保强度。若铁精粉本身成球性差，则仍以膨润土为主、CMC 为辅。
球团用工业级 CMC 通常选 2% 水溶液粘度 400–1200 mPa·s 的中高粘产品，粘度越高桥联越强、生球强度越好，但过高会难分散、易结团。取代度 DS 0.6–0.9、纯度较高的型号更利于在铁精粉表面均匀成膜。溶解上建议先配成 0.5%–1% 胶液再喷雾或泵入混料，比干混更均匀、鱼眼少。聚隆纤维素可提供球团专用 CMC 牌号，按铁精粉粒度和造球机类型匹配粘度。

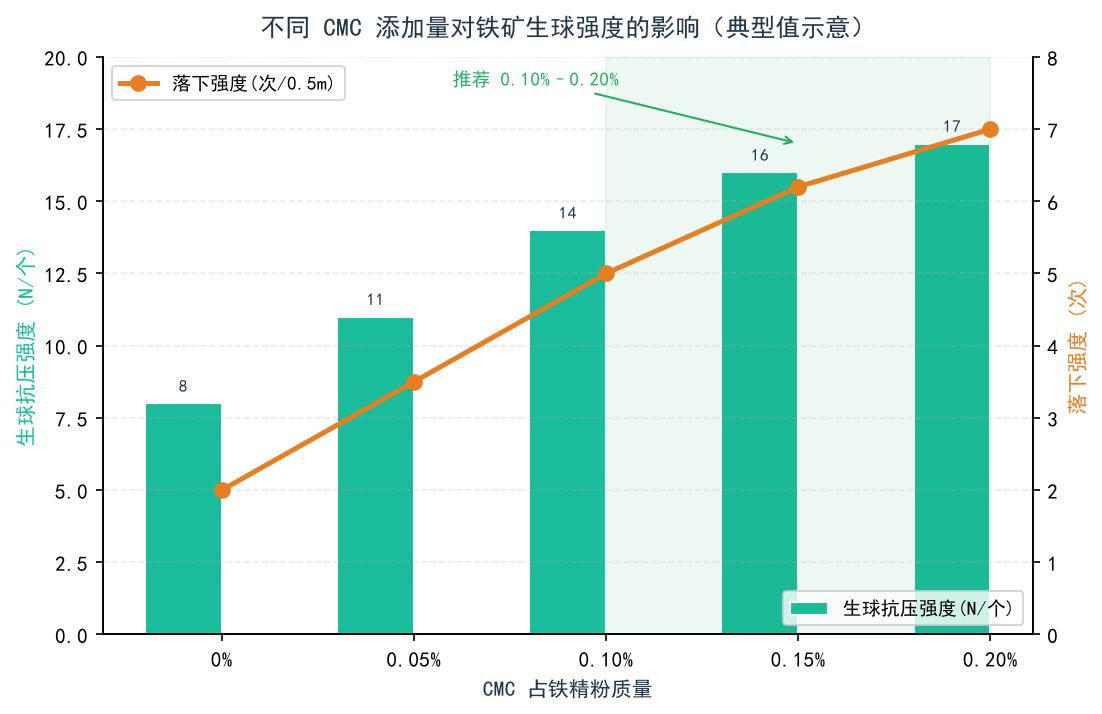

图2：不同 CMC 添加量下铁矿生球抗压强度与落下次数双轴对比图
CMC 解决的是粘结与保水，碎裂还可能来自别处：一是铁精粉粒度太粗或水分不当，造球不密实，CMC 补不了原料短板；二是 CMC 未充分溶解，颗粒团聚成胶疙瘩，反而成为应力点；三是干燥预热升温过急，即便有 CMC 保水，骤热仍会爆裂，应按工艺曲线控温；四是添加量低于 0.10%，强度本就不够。排查顺序：先确认 CMC 是否完全溶解、再看粒度水分与焙烧曲线，再上调 CMC 到 0.15%–0.20%。

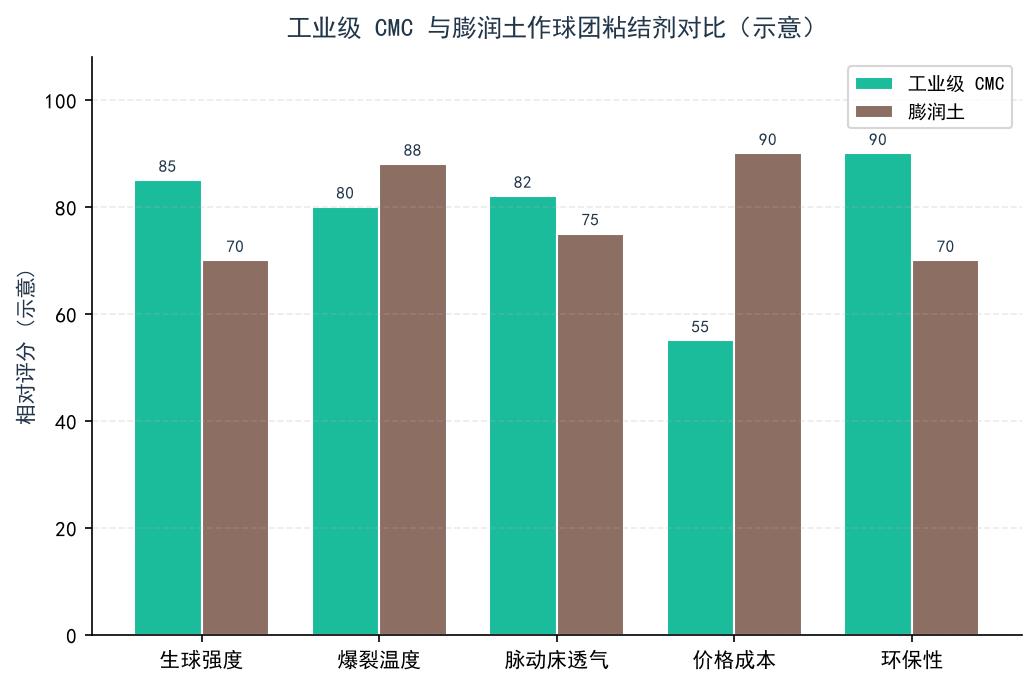

图3：工业级 CMC 与膨润土作球团粘结剂的功能对比图
可以，且冶金球团领域必须使用工业级。聚隆纤维素供应的工业级羧甲基纤维素钠（CMC）专为球团、冶金粘结设计，严禁食品级、医药级产品进入冶金产线。采购时应索取工业级检测报告，核对粘度、取代度与纯度，按批次留样，才能保证每批球团生球强度的稳定。
