工业级羟丙基甲基纤维素（HPMC）在造纸表面施胶中的应用与选型

在文化纸、牛皮纸与特种纸生产中，用工业级羟丙基甲基纤维素（HPMC，Hydroxypropyl Methyl Cellulose）做表面施胶，可明显提升纸张表面强度、降低掉毛掉粉并改善印刷适性。典型复配方案是在氧化淀粉施胶液中加入占绝干胶料 0.5%–3.0% 的 HPMC（2% 水溶液粘度 100–400 mPa·s、凝胶温度 60–70℃），即可让纸张 IGT 表面强度提高 20%–30%、掉粉投诉下降 30%–50%。下面从作用、纸病、用量、选型、印刷适性、纸种差异与真实案例七个方面说明 HPMC 在造纸表面施胶中的实际应用。

HPMC 表面施胶能解决造纸哪些问题？

纸页在高速印刷与涂布时容易出现掉毛、掉粉、起泡与表面强度不足，根源是纤维结合弱、表面细料松散。工业级羟丙基甲基纤维素（HPMC）溶于水后在纸面形成连续薄膜，把松散纤维与填料锁在表面：一是提升表面结合强度，降低掉毛掉粉；二是改善油墨吸收均匀性，提升印刷清晰度；三是作为氧化淀粉的成膜助剂，增强施胶层柔韧性与耐摩擦性。聚隆纤维素的 HPMC 已在多家文化纸与包装纸厂用于表面施胶提强。

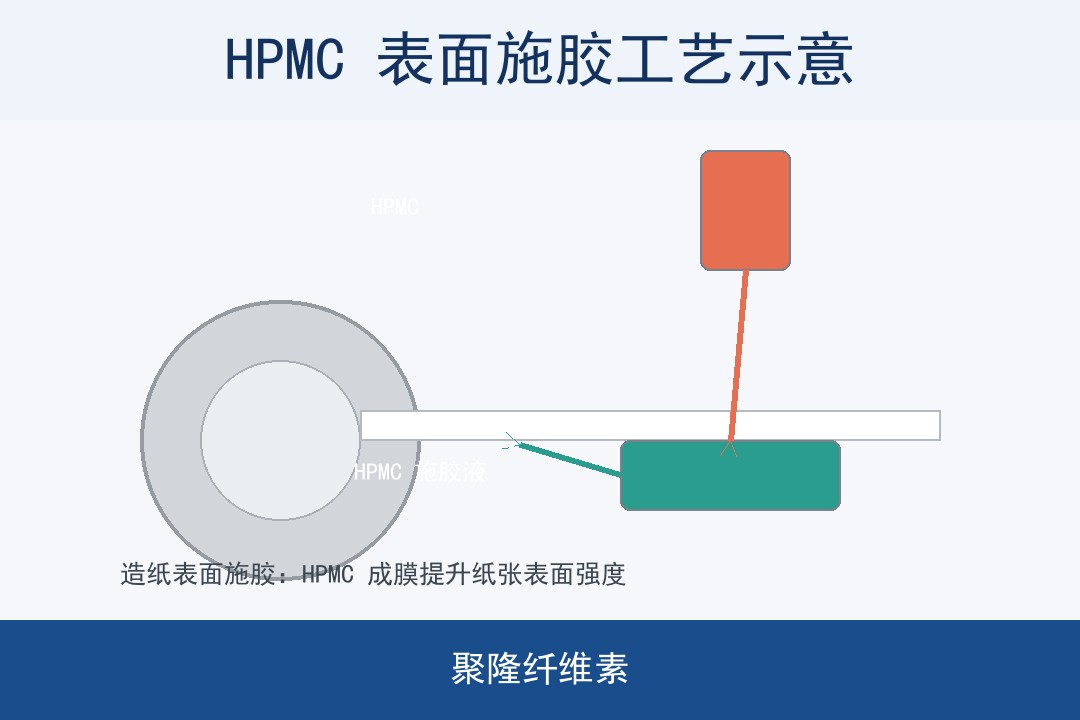

图1：HPMC 表面施胶提升纸张表面强度机理示意图

表面施胶后纸病减少，具体体现在哪些指标？

表面施胶引入 HPMC 后，改善明显的是三类纸病：掉毛，印刷时纤维被油墨拉起形成白点；掉粉，表面填料脱落污染橡皮布；起泡与糊版，表面强度不足导致高速印刷断纸或网点丢失。用 IGT 表面强度仪测，0.5%–3.0% 的 HPMC 复配可使拉毛速度提升 20%–30%；用掉粉质量法测，单位面积掉粉量可降 30%–50%。这些指标直接对应印刷车间的返工率与客诉率，是施胶配方是否到位的硬判据。

HPMC 表面施胶的推荐用量是多少？

表面施胶中 HPMC 的用量通常为绝干胶料的 0.5%–3.0%，折合对纸页约 0.1%–0.5%。低用量（0.5%–1.0%）即可改善轻微掉粉；中等用量（1.0%–2.0%）显著提升表面强度与印刷适性；高用量（2.0%–3.0%）用于高要求特种纸，但会提高粘度与成本。建议从 1.0% 起步，按 IGT 强度与掉粉率逐步优化。

造纸用 HPMC 怎么选粘度和型号？

表面施胶 HPMC 多选用 2% 水溶液粘度 100–400 mPa·s 的工业级产品；涂布增稠则可上探到 4000–100000 mPa·s 高粘型号。低粘 HPMC 溶解快、成膜薄，适合高速施胶辊；中粘兼顾成膜与流变。还要关注凝胶温度（约 60–70℃），烘干温度应高于凝胶温度以保证成膜；以及甲氧基、羟丙基取代比例，决定水溶温度区间与耐盐性。聚隆纤维素可按施胶机类型与纸种提供对应型号。

HPMC 表面施胶对印刷适性有什么帮助？

表面施胶层本质是一层薄而均匀的膜，HPMC 让这层膜更连续、更柔韧：油墨落在膜上后吸收更均匀，网点还原更锐利，减少因表面起伏造成的网点扩大与漏印；同时膜面耐摩擦提升，印刷橡皮布积粉减少，清洗周期拉长。对于高克重文化纸与白卡纸，HPMC 复配还能降低表面 Cobb 吸水性波动，使印刷色差更稳定，这正是高端纸种愿意加 HPMC 的原因。

文化纸、牛皮纸、特种纸，HPMC 用法一样吗？

不完全一样。文化纸与复印纸侧重掉粉与印刷清晰度，HPMC 用量 0.5%–1.5% 即可；牛皮纸与箱板纸纤维粗、表面疏松，需要更高成膜量，常用 1.5%–3.0%；特种纸如食品卡、离型原纸对膜均一性要求高，偏向中高粘型号并配合两段施胶。换纸种时应重新做施胶液相容性与 IGT 实验，而不是沿用同一配方，否则可能膜厚不均或成本失控。

HPMC 和淀粉、CMC 表面施胶有什么区别？

氧化淀粉是表面施胶的主料，提供量与成本优势；羟丙基甲基纤维素（HPMC）与羧甲基纤维素钠（CMC）是功能性辅剂。CMC 阴离子性强、保水突出，适合颜料涂布；HPMC 成膜性更优、与淀粉相容性好，更偏表面成膜提强。实际生产中常以淀粉为主、HPMC 为提强辅剂复配，既控成本又保性能，不必二选一。

图2：不同 HPMC 添加比例下纸张 IGT 表面强度与掉粉率关系曲线

一个真实案例：40 万吨文化纸机的 HPMC 表面施胶改造

华南一家年产约 40 万吨的文化纸机，原施胶液以氧化淀粉为主，高速轮转印刷时掉粉客诉偏高，IGT 拉毛速度长期卡在临界线。聚隆纤维素介入后，在原有淀粉体系中复配 1.5% 的 2% 粘度 200 mPa·s 工业级 HPMC，并调整施胶辊压力与烘干曲线。上线一个季度跟踪：IGT 表面强度拉毛速度提升约 25%，印刷掉粉投诉下降约 40%，同期未出现膜面开裂或施胶辊结皮。该案例说明，HPMC 在表面施胶里是低成本、高收益的提强辅剂，关键在于用量与淀粉体系的匹配。

表面施胶 HPMC 的溶解和工艺要点？

工业级 HPMC 应在 60℃ 以下冷水中分散、再升温至 80–90℃ 溶解，避免高温下结团；加入顺序建议先溶淀粉、后加 HPMC 胶液共混。施胶液固含量与 pH 需稳定，pH 过高会加速 HPMC 降解。聚隆纤维素建议客户建立溶解、复配、施胶的标准作业，必要时提供现场选型与加料调试支持。

表面施胶用 HPMC 怎么验收与避坑？

采购 HPMC 不能只看粘度单一指标。验收应覆盖四项：一是 2% 水溶液粘度实测，与标称偏差超过 ±15% 即不合格；二是溶解速度，80℃ 下完全水化时间应可控、无鱼眼；三是凝胶温度，应高于烘干机实际温度 5–10℃ 以保证成膜连续；四是膜韧性，可用施胶后纸样做耐摩擦与弯曲测试。常见误区是把 HPMC 当主料加倍，结果膜过厚、成本飙升，其实 1%–2% 复配淀粉已足够，关键是匹配纸种而非堆加量。

HPMC 和聚乙烯醇（PVA）表面施胶怎么选？

除纤维素醚外，聚乙烯醇（PVA）也用于表面施胶，成膜更硬、耐水性好但溶解温度高、成本高。HPMC 与之相比成膜柔韧、冷水可分散、与淀粉相容性更好，适合大多数文化纸与包装纸；PVA 偏向高耐水特种纸。实际产线常以 HPMC 为主，PVA 仅在耐水要求突出时少量复配，二者不必互相替代。聚隆纤维素可按耐水等级与成本目标给出复配建议。

图3：HPMC、CMC、淀粉在造纸表面施胶中的功能对比

表面施胶 HPMC 的储存与保质要点

工业级 HPMC 虽稳定，但受潮后会结块、溶解速度下降，应存放在干燥通风处、离地离墙；开封后尽快用完，未用完的扎紧袋口。施胶液现配现用，长时间放置会滋生微生物或粘度衰减，尤其夏季高温更要控制存放时间。聚隆纤维素建议客户按批次做溶解与成膜小试，建立来料验收台账，避免不同批次粘度波动影响施胶质量。
