羟丙基甲基纤维素在真石漆与质感涂料中的增稠抗流挂应用（工业级HPMC）

真石漆、质感涂料这类厚浆型建筑涂料，里加羟丙基甲基纤维素（HPMC）主要是解决三个痛点：一是保水，防止厚涂时基层把水分吸走导致开裂脱粉；二是增稠抗流挂，让 2～4 mm 厚涂层在垂直墙面挂得住不滑移；三是改善施工性，延长开放时间。工业级羟丙基甲基纤维素在真石漆中的常用掺量是干粉配方总量的 0.3%～1.0%，粘度等级多用 20000～100000 mPa·s（2% 水溶液，20℃）。掺量低于 0.3% 抗流挂不足、易下滑，高于 1.2% 则批刮费劲、干燥慢。本文面向真石漆、质感涂料的生产与施工方，给出可直接落地的掺量、粘度与高温施工对策。

真石漆里加羟丙基甲基纤维素到底起什么作用？

真石漆的基本配方是彩砂 + 乳液 + 成膜助剂 + 增稠流变体系，其中羟丙基甲基纤维素承担“厚浆骨架”的角色。

保水防开裂。羟丙基甲基纤维素能锁住大量水分，给乳液成膜和水泥（若有）水化留足时间。实测在 35℃、相对湿度 40% 的夏季施工，掺入 0.6% 羟丙基甲基纤维素后，涂层表干时间从 25 分钟延长到 45 分钟，干燥收缩裂纹明显减少。
抗流挂挂壁。高粘度羟丙基甲基纤维素让厚浆在低剪切下粘度可达 50000～100000 mPa·s，3 mm 涂层在垂直面不下滑；这与HPMC乳胶漆增稠流变体系的增稠流变控制同源。
改善批刮。合适的假塑性能让材料“刀上不打滑、墙上不垂流”。

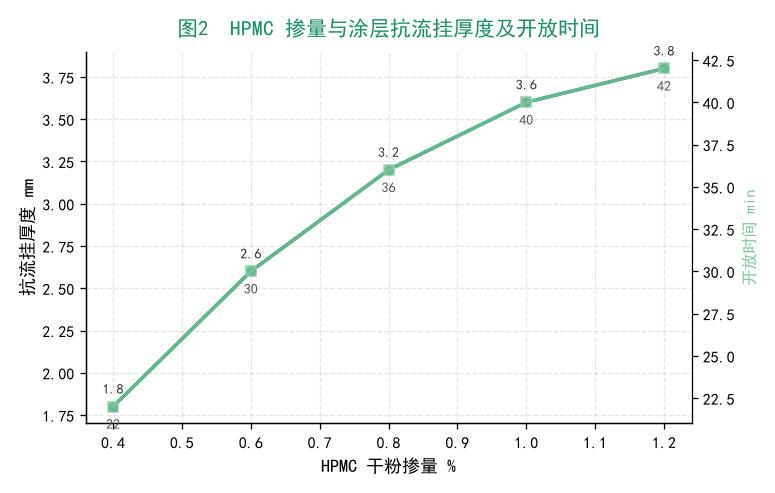

真石漆里羟丙基甲基纤维素应该加多少？

按配方类型分档。

单彩真石漆（彩砂为主）：干粉掺量 0.4%～0.7%，乳液含量 12%～16%。
多彩/质感涂料（含砂+填料）：0.6%～1.0%，这类体系填料细、对触变要求更高。
岩片漆/厚浆型：0.8%～1.2%，涂层可达 4 mm 以上，抗流挂需求突出。

现场经验：开放时间控制在 20～40 分钟，表干前完成收平；同一桶料应在 2 小时内用完，避免增稠剂继续水化导致批刮性变差。

粘度等级和凝胶温度怎么选？

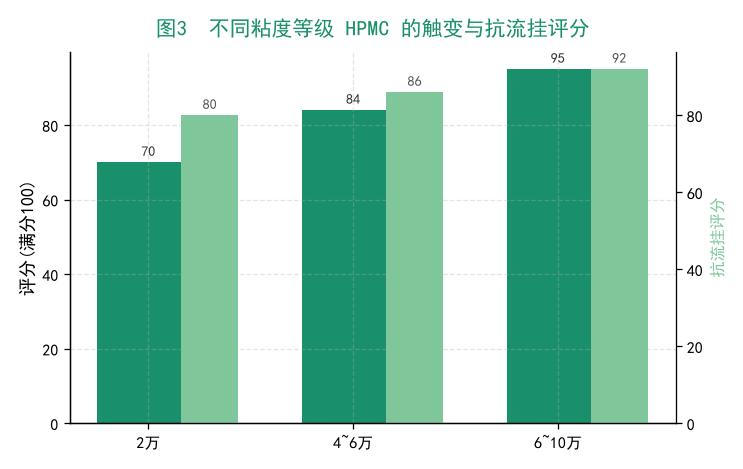

粘度按 2% 水溶液（20℃）分三档：20000～40000 mPa·s 流动性好、适合喷涂和薄涂；40000～60000 mPa·s 是通用档，单彩真石漆常用；60000～100000 mPa·s 抗流挂强，适合厚浆和高温季施工。取代度决定凝胶温度，常规建材级羟丙基甲基纤维素凝胶温度 60～90℃；夏季高温地区应优先选凝胶温度偏高的牌号，否则涂层会早凝、发花。施工温度和贮存控制，亦可参考HPMC陶瓷坯体增强中坯体增强的保湿逻辑。

施工工艺：基面、批刮、养护三步

基面处理：基层含水率 10% 以内、pH 10 以内，清除浮灰油污；新墙建议先刷一道抗碱封闭底漆。
批刮喷涂：真石漆用专用喷枪（口径 4～8 mm），气压 0.4～0.7 MPa；质感涂料用批刀或滚涂，一次厚度 2～4 mm，避免一遍过厚。
养护：施工后 24 小时内避免雨淋和强风，完全成膜前温度不低于 5℃。

夏季高温施工，羟丙基甲基纤维素怎么防发花早凝？

夏季是真石漆问题高发期，根因是温度高、水分蒸发快、凝胶温度偏低的羟丙基甲基纤维素提前凝胶。选型上，换凝胶温度 80℃ 以上的高凝胶温度牌号，并把粘度从 60000 mPa·s 提到 80000～100000 mPa·s。工艺上，上午早涂、午后避晒，单枪走料连续不回头，减少接茬；必要时在体系中补 0.1%～0.2% 保水剂（如淀粉醚）协同锁水。配方上，把乳液比例上调 1%～2%、降低彩砂细粉占比，可进一步降低发花概率。某华东客户 2026 年 5 月把增稠体系从单一 40000 mPa·s 羟丙基甲基纤维素改为“0.5% 高粘（80000 mPa·s）+ 0.2% 低粘（30000 mPa·s）”复配，并把喷涂气压从 0.6 MPa 降到 0.45 MPa，掉砂率从 8% 降到 3%、夏季返工率下降一半。

真石漆参考配方中 HPMC 的用量实例

以单彩真石漆（彩砂为主）为例，干粉配方（质量百分比）：彩砂 65%～70%、乳液 14%～16%、成膜助剂 1.0%～1.5%、HPMC 0.5%～0.7%、纤维素醚类保水剂 0.1%、多功能助剂 0.2%、水 12%～15%。其中 HPMC 承担保水抗流挂，0.6% 是常见平衡点：低于 0.4% 夏季易开裂、高于 0.9% 批刮发黏。多彩质感涂料因填料更细，HPMC 提到 0.8%～1.0%，并补 0.1% 淀粉醚协同触变。配方定稿前建议做“开放时间+抗流挂厚度”双指标验证，确保 3 mm 涂层在垂直面 30 分钟不滑移。

HPMC 的包装、贮存与结块预防

羟丙基甲基纤维素是粉体，吸潮后易结块、溶解变慢。包装：内层聚乙烯袋、外层牛皮纸复合袋，每袋 25 kg，封口严密。贮存：放在干燥通风库房，相对湿度低于 60%、温度 5～30℃，离墙离地 10 cm 以上，避免日晒。结块预防：梅雨季库房需除湿；开袋后未用完要扎紧袋口，一周内用完；若已轻微结块，过 20 目筛后不影响使用，但溶解时间需延长。投料前先过筛、再慢撒入水中，是防止鱼眼和结团的关键。聚隆纤维素出厂每批附检测单，可按气候区给出牌号与掺量建议。

HPMC 用量成本测算

以单彩真石漆 HPMC 干粉用量 0.6% 计，每生产 1 吨干粉涂料用 HPMC 6 kg。若 HPMC 到厂价 2.2 万元/吨，每吨涂料增稠成本约 132 元；若因选型不当把掺量提到 1.0%，成本升到 220 元/吨。选对高凝胶温度牌号、靠粘度而非加量抗流挂，每万吨涂料可省增稠剂费用约 8 万元。备料按干粉量的 1.05 倍，并预留夏季高温增量 0.1%。

关键参数速查

真石漆用工业级 HPMC 速查：干粉掺量 0.3%～1.0%（单彩 0.4%～0.7%、多彩 0.6%～1.0%）；2% 粘度 20000～100000 mPa·s（通用 40000～60000）；凝胶温度 60～90℃（夏季选 80℃ 以上）；开放时间 20～40 分钟；与淀粉醚协同可降发花。适合单彩真石漆、多彩质感涂料、岩片厚浆涂料的保水抗流挂。

HPMC 选购与验收要点

采购工业级羟丙基甲基纤维素，除粘度和凝胶温度外还要核对三项：一是干燥失重，应低于 5%，受潮后溶解变慢；二是灰分，越低越纯；三是细度，80 目通过率高于 95%。到货后每批测 2% 粘度和凝胶温度，与合同偏差超过 10% 应退货。建议固定牌号、小批多频次进货，便于夏季高温批次的质量追溯。

四个常见问题与规避

喷涂掉砂严重：多为粘度偏低或气压过高。提高羟丙基甲基纤维素掺量或换高粘度牌号，并降低喷涂气压。
夏季发花早凝：凝胶温度偏低或气温过高。换高凝胶温度牌号，避免正午施工。
贮存后变稀：微生物降解，加防腐剂、阴凉储存。
与乳液相容性差：部分低档乳液与高粘度羟丙基甲基纤维素亲和差，出现絮凝点。换乳液或降粘度、加相容剂。
喷涂后表面颗粒粗：彩砂级配不当或 HPMC 增稠不足导致流平差。优化砂型级配、补 0.1% HPMC。聚隆纤维素可按气候区给出牌号与掺量建议。
