速查结论：羧甲基纤维素钠（CMC，英文全称Carboxymethyl Cellulose Sodium）在石墨负极水系浆料里做增稠、悬浮分散稳定和提供粘结骨架三件事。用量按负极活性物质1%–2%计，1%水溶液粘度选1000–3000mPa·s档，浆料固含量控制在45%–55%，浆料粘度维持在3000–8000mPa·s，体系pH控制在6–8。
石墨负极浆料是羧甲基纤维素钠、丁苯乳液与石墨组成的水系体系。石墨密度大、粒径分布宽，对分散均匀性和固含量稳定都很敏感。羧甲基纤维素钠溶于水形成网状胶体把石墨颗粒包裹居中，既让高固含体系不沉降，也为涂布辊压提供连续粘结骨架，这是它在负极材料里长期沿用的原因。
粘结力并非全部来自羧甲基纤维素钠。乳液提供的是能随极片弯折的柔性粘结层，羧甲基纤维素钠提供的是颗粒界面锚定与整体稠度。两者分工清楚，少了前者浆体容易沉底分层，少了后者极片发硬、卷边、掉粉，这个组合在常规石墨体系里已经相当成熟。

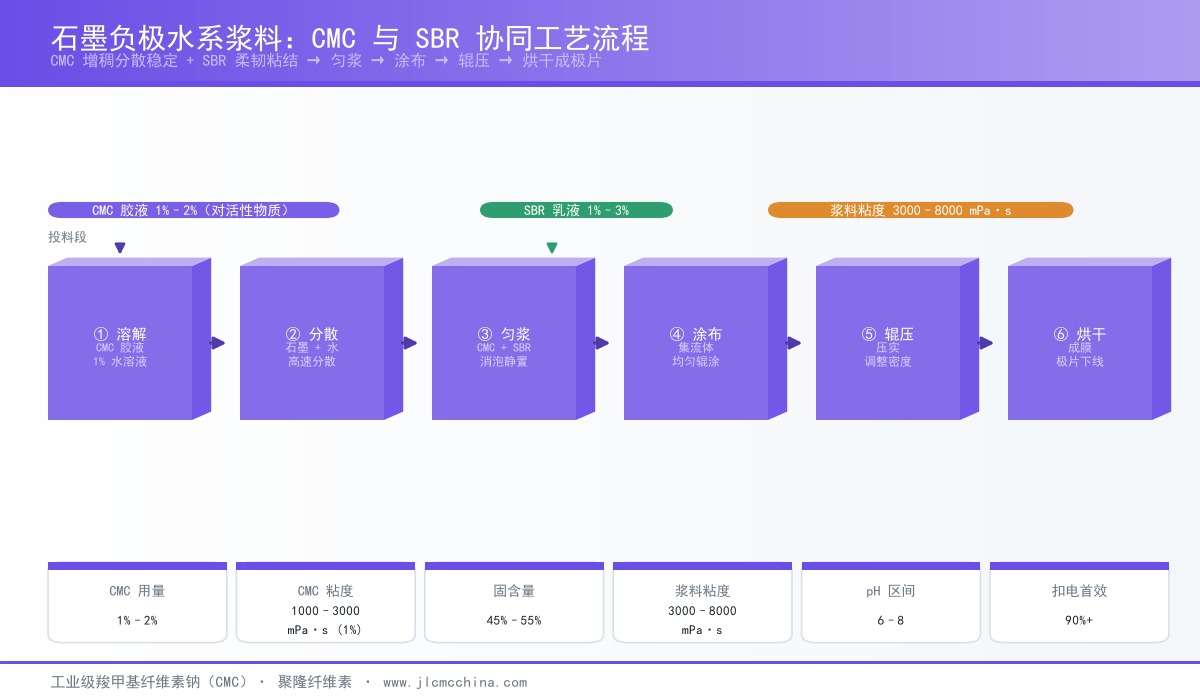

图1：羧甲基纤维素钠在石墨负极浆料中的作用环节示意
速查结论：CMC管稳、SBR管韧。羧甲基纤维素钠按负极活性物质1%–2%添加，粘度落在1000–3000mPa·s档，才能让分散后的浆料在静置期保持固含量与浆料粘度的稳定。
匀浆环节先用高速分散把石墨和导电碳打散，再补入羧甲基纤维素钠水溶液与丁苯乳液。胶体包覆石墨表面、抑制颗粒靠重力沉降，乳液颗粒在浆体中相互连接成柔性网络，分工合成一套悬浮稳定加成膜柔韧的组合，这也是水系负极浆料能替代部分油系路线的基础。
投料顺序通常先让羧甲基纤维素钠与石墨充分作用，再补加丁苯乳液，两者一次混合容易凝胶分层，分步加入能把分散与成膜分开控制，浆体也更容易稳定在弱酸到中性区间。温度同样影响稳定性，分散温升会加快乳液破乳，羧甲基纤维素钠在破乳之后仍能维持一部分体系稠度。
速查结论：常用区间是负极活性物质质量的1%–2%。以一吨石墨活性物质计，对应10–20kg羧甲基纤维素钠（按干基折算）。低于1%浆体稳定性不足，高于2%成本上升，极片电阻与压实密度都会受影响。
计量口径要统一。羧甲基纤维素钠的加入量一般按干基质量对负极活性物质计算，车间现场则按湿基投加，差别来自含水率；检测单上的含水率与粘度绕不开，两边口径不一致，同一批数据就会得出两个结论。
不同类型的石墨对用量敏感程度不一样。可膨胀石墨比普通人造石墨更吃胶，鳞片结构越明显越容易在分散中抓住高分子，因此上限用量的余量要提前留出来，不要等到试机爆浆才回头调整。
速查结论：关系很直接。羧甲基纤维素钠粘度档不足，浆体屈服值不够，静置后石墨沉降、罐底结皮、表面析液；固含量掉出正常控制区间，浆料粘度也明显下滑，重新搅拌后批次一致性随之变差。
现场表征相当直观：浆体表面浮出一层清液、罐底出现硬壳、中上层取样粘度明显低于出机值，这三个现象一起出现，多半是粘度档偏低或加入量不足。排查时先查助剂批次，再查分散温度和分散时间，顺序反了很浪费时间。
粘度也不宜一味往高选。羧甲基纤维素钠粘度超过区间上限之后，搅拌能耗明显上升，涂布剪切下更难铺展，极片压实密度上不去，还可能带来极片电阻上升。补料之外还有一招，就是控制周转，浆料随配随用减少静置时间，稳定性压力小很多。

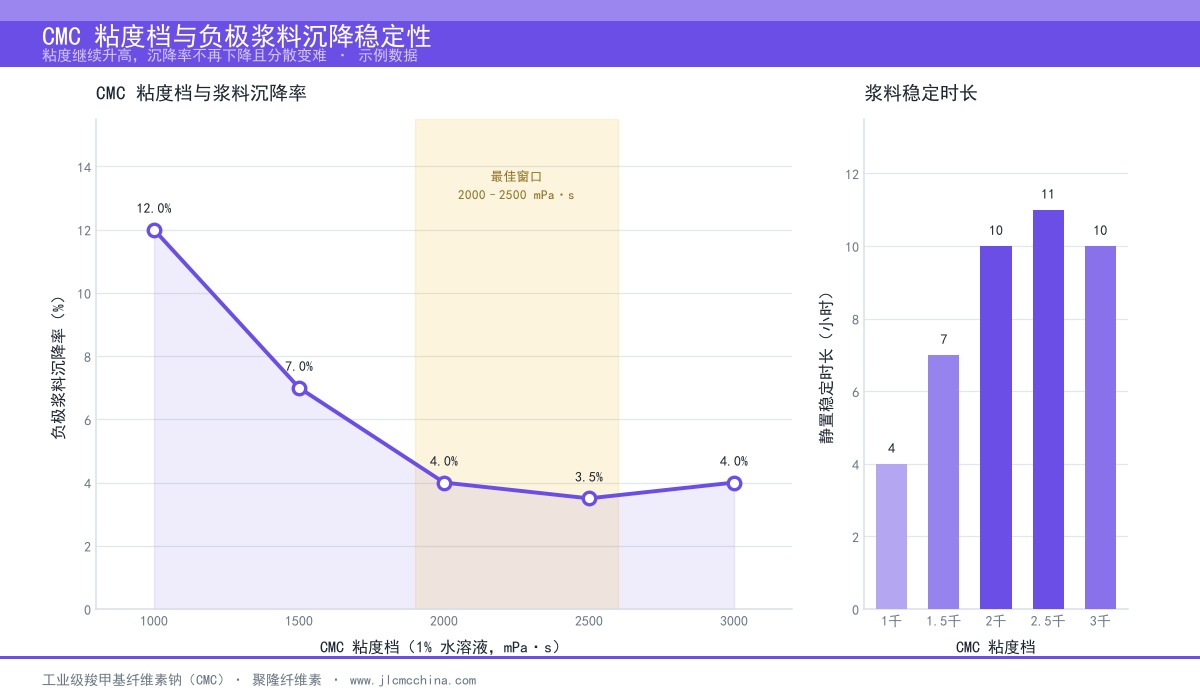

图2：羧甲基纤维素钠与SBR分步投料的浆料稳定性对照
速查结论：核对五项，粘度（1000–3000mPa·s档）、酸碱度（体系pH6–8）、灰分与残留杂质、溶解均匀性与批次稳定性、以及干基含量。粘度决定性能，灰分与杂质决定批间波动，后两项在量产阶段的影响往往被低估。
灰分和金属离子残留会直接影响扣电首效。助剂带入的无机盐与金属离子会消耗负极活性位点，首效随之往下掉；采购要索取批次检测数据，到货后按批次留样复检，这一步省不得。
溶解性同样关键。羧甲基纤维素钠若溶解不完全，浆料里会残留小颗粒，这些颗粒涂布时形成表面粗糙点，辊压时压成针孔。同一支助剂用在建筑砌筑、石膏基腻子、建筑涂料乳胶漆、陶瓷釉料和防水砂浆里，指标侧重点并不相同，不能互相替代使用。

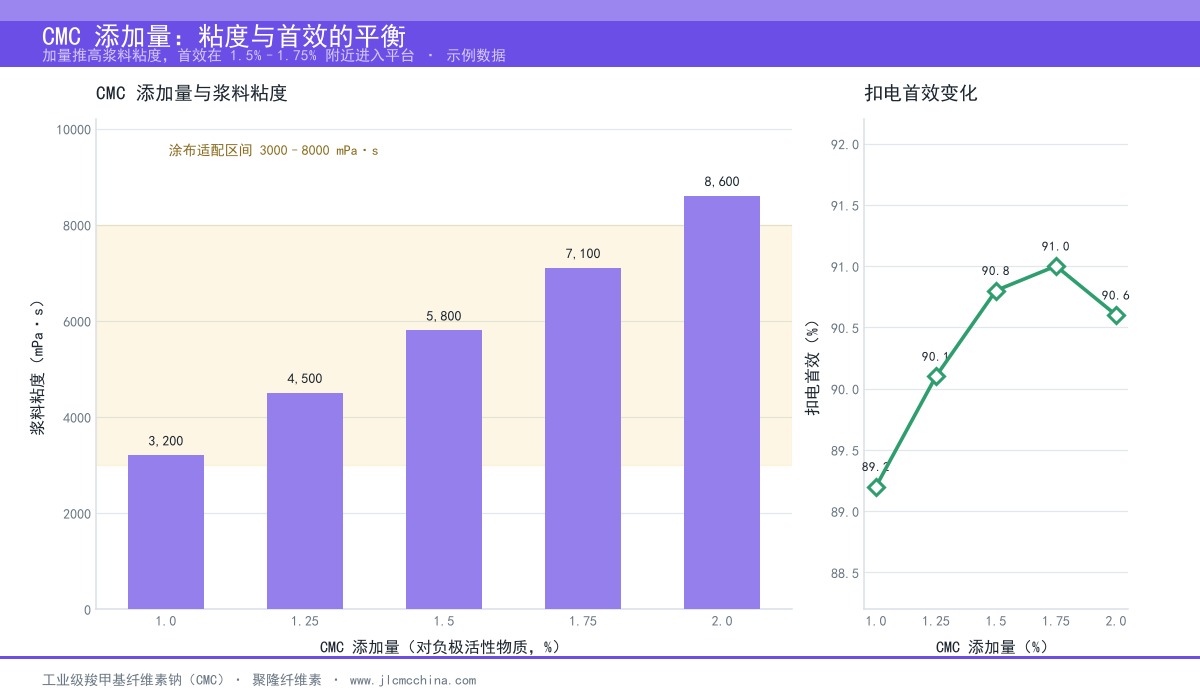

图3：石墨类型与羧甲基纤维素钠用量的对应关系
山东淄博某锂电池负极材料加工厂2025年6月做了一轮浆料体系调整。此前高速分散后的浆料静置四小时就在罐底结皮，罐面析出清液，取样固含量长期低于控制下限，浆料粘度从出机水平掉到3000mPa·s上下，同一批料分两次涂布时极片表面差异很大。
改用聚隆纤维素的工业级羧甲基纤维素钠后，添加量按负极活性物质1%–2%计，粘度落在1000–3000mPa·s档。固含量稳定在45%–55%区间内，浆料粘度维持3000–8000mPa·s，静置后罐底结皮明显缓解，涂布端不再需要额外补料，同批扣电首效稳定在90%以上。
这家厂随后把投料顺序固定为先分散、后加羧甲基纤维素钠、再补丁苯乳液，并记录每批浆料从出机到上机的间隔时间，用数据倒推合理的浆料周转上限。需要工业级产品试样，可联系聚隆纤维素王伟，电话13280657534，淄博市周村区可实地看样并沟通工艺参数。
