先给结论：工业级羟丙基甲基纤维素（HPMC，Hydroxypropyl Methylcellulose，CAS 9004-65-3）在木材胶黏与乳液聚合环节有两个介入工位。聚合阶段当保护胶体，按占混合单体质量 0.5%–2% 加入；成品胶黏剂阶段做增稠与流变控制，按占胶液质量 0.2%–0.4% 加入。它管的是粒径稳定、施工性与开放时间，不是替代树脂去承担粘结强度。
脲醛树脂胶是主力，pH 一般 7.0–9.5，胶合板用固含不低于 46%，靠氯化铵类固化剂在 pH 4–6 酸性条件下自交联，要的是增稠防渗、延长预压窗口、耐酸性不水解；酚醛树脂胶用在室外高湿结构材，pH 不低于 7.0，胶合黏度不低于 60 mPa·s、固含不低于 35%，诉求是抗流挂、抑制透胶、胶膜不脆裂。白乳胶（聚醋酸乙烯乳液）固含 45%–55%，20–25℃ 开放时间 5–15 分钟，要增稠提初粘、延长开放、防渗板；拼板指接胶单面涂胶量 120–200 g/m²，开放 3–8 分钟，加压 0.8–1.5 MPa、保压 2–4 小时；饰面贴面胶涂胶 150–180 g/m²，加压 5–10 kg/cm²，热压 80–100℃。体系不同，HPMC 的掺量档与粘度档不能套同一套参数。热固体系看渗透与固化窗口，成膜体系看开放时间与初粘力，两类对羟丙基甲基纤维素的诉求方向并不一致，不能用同一套参数覆盖。

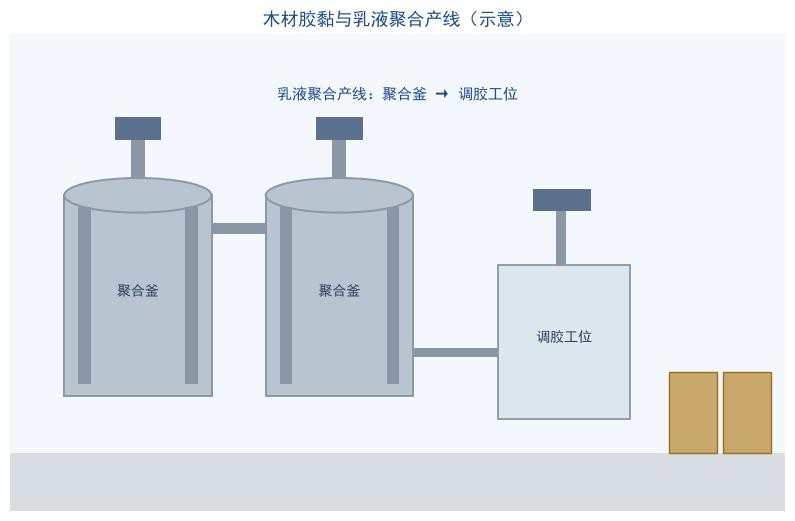

图1：木材胶黏与乳液聚合产线，聚合釜与调胶工位的工艺流程
工位一是乳液聚合的保护胶体。HPMC 是非离子型，分子链上的羟基与醚氧通过氢键在乳胶粒子表面构建水化层，长链柔性段在粒子间形成空间位阻，两者共同抑制粒子聚并、控制粒径、抑制沉降。因为不带电荷，保护完全依赖链长与水化层厚度。
由此推出两条选型规律：分子量上移，位阻层更厚、保护增强、粒径略降、分布变窄，但釜内与成品粘度同步上行；取代度改变的是凝胶点，甲氧基上移凝胶温度下降、羟丙基上移凝胶温度上升。关键约束是聚合釜温 70–80℃，保护胶体必须取凝胶温度 70–90℃ 的牌型，否则水相提前胶凝形成鱼眼与粗粒。同分子量区间内，HPMC 保护体系的 D50 常见从 0.7–0.9 微米略升至 0.9–1.2 微米，但 D90/D50 从 2.3–2.6 收窄到 1.9–2.2。
聚乙烯醇是经典保护胶体，醇解度 88 附近的牌号可与聚醋酸乙烯粒子界面接枝共聚，赋予乳液耐水与抗皂化，这部分份额 HPMC 无法等价承担。HPMC 的增量价值在另外几处：非离子型、不依赖 pH 轨迹、批次取代度可控、耐电解质、对木材酸碱基材更宽容。常见的替代做法是以干基计 HPMC 占保护胶体总量 20%–50%（对应占混合单体质量 0.5%–2%），其余仍由聚乙烯醇承担接枝型耐水贡献；替代比例越高，乳液耐水与抗皂化下降越明显，需靠乙烯共聚比例补偿。
工位三是绿色助剂定位。HPMC 是植物基多糖衍生物，对应低甲醛与无醛体系的配方方向，作为非石化来源的功能助剂进入木材胶黏配方评估。三个工位分属不同环节，选型逻辑也不同，不能混谈。
仍要把控三点：先在 20–40℃ 水中分散溶胀（冷水分散型 10–20 分钟）再加入树脂体系；其水溶液在 pH 4–8（1% 溶液 25℃）区间稳定，含高价金属盐需小试确认盐析；先调树脂与固化剂、确认无絮凝后再补增稠相。
成品胶黏剂旋转粘度参考区间 1.0万–8.0万 mPa·s（25℃、60 rpm、6 号转子），其中指接胶 1.5万–2.0万、加厚压板胶 4.0万–6.5万；涂-4 杯 25℃ 多落在 30–60 秒。核心是一条同向关系：粘度上走，初粘力增强、渗透减弱、开放时间延长、干燥变慢、胶膜偏硬偏脆。木材加工要的是这条曲线上的折中点。木材含水率宜控制在 8%–12%，含水率偏高时两条失水路径会同步抬高胶液稠度、缩短开放时间。

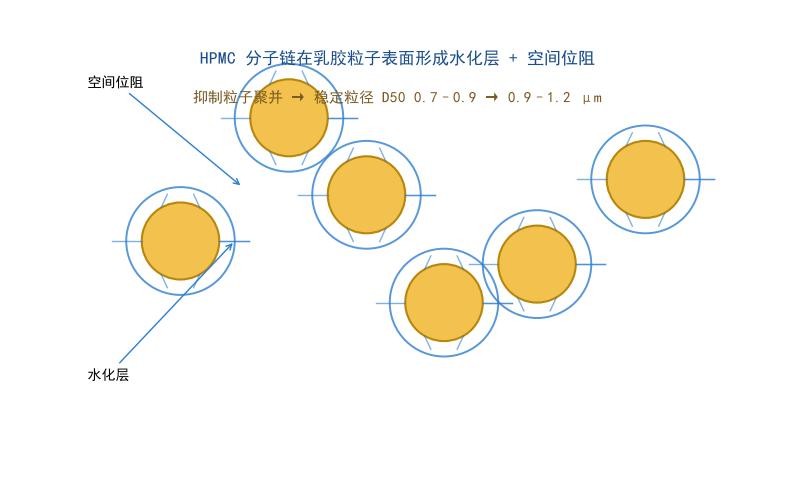

图2：羟丙基甲基纤维素分子链在乳胶粒子表面形成水化层与空间位阻，抑制聚并稳定粒径
聚合过程絮凝破乳，先看 HPMC 是否充分溶解（抱团鱼眼充当凝聚核），再核对凝胶温度与釜温关系，并查电解质（引发剂残留、缓冲盐）是否过量，改用冷水分散型并先 20–40℃ 水中分散溶胀再加入。
增稠后初粘力下降、涂胶渗板，先测 25℃ 60 rpm 粘度，做离型涂布看挂留，再核木材含水率；处置是把粘度回调到低中档（拼板与家具胶取 4万–10万 mPa·s），改用速溶型，优化加料时序。
胶膜变脆、储放开裂，称量实际掺量、测含水率、查保压是否到位；减量并换更高分子量档，含水率稳在 8%–12%、常温保压 2–4 小时再卸压。
干燥慢导致板面鼓泡，测胶层厚度与涂胶量、核含水率；回调粘度一档，涂胶量控在双面总量 260–320 g/m²，卸压后平放养生 24–48 小时再进下道工序。

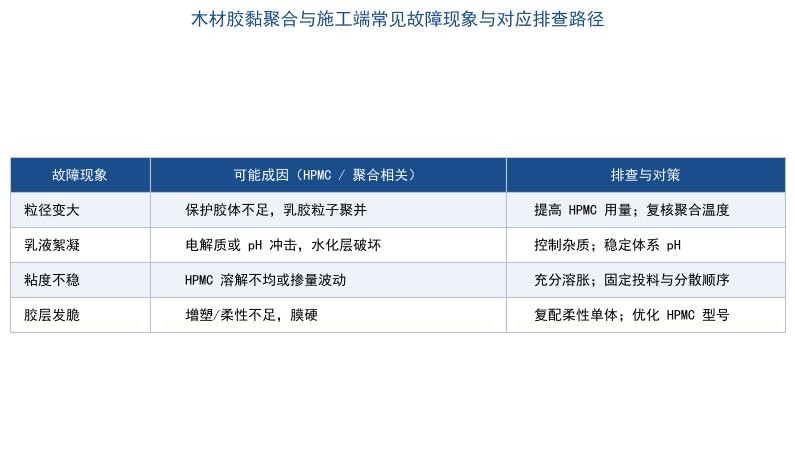

图3：木材胶黏聚合与施工端常见故障现象与对应排查路径
场景一是白乳胶厂用 HPMC 部分替代聚乙烯醇作保护胶体。工况为醋酸乙烯乳液聚合，固含目标 50%±2%，釜温 75–80℃，单体滴加 2.5–3 小时，原方案保护胶体为醇解度 88 的聚乙烯醇、占单体质量约 2%；调整为 HPMC 替代保护胶体干基总量的 30%（对应占单体约 0.6%），牌号取凝胶温度 70–90℃、粘度 4万–10万 mPa·s，冷水分散后同锅溶解。结果是 D50 由 0.7–0.9 微米略升至 0.9–1.2 微米，D90/D50 由 2.3–2.6 收窄至 1.9–2.2，批间 25℃ 60 rpm 粘度波动由约 ±15% 收窄到 ±8% 以内，代价是耐水与抗皂化下降、需乙烯共聚补偿。
场景二是人造板厂靠胶黏剂粘度管理解决开放时间不足。工况是细木工板与胶合板，脲醛树脂胶体系，树脂固含 46%–50%（涂-4 杯 25℃ 约 30–40 秒），涂胶量双面总量 260–320 g/m²，车间 20–25℃、相对湿度 60%–70%；夏季开放时间不足、定位困难，加水稀释会降温且批间波动大。处置是不加水，改在调胶后段以干粉预分散加入 HPMC（粘度 4万–10万 mPa·s）、占胶液质量 0.2%–0.4%，同步上调涂布辊间隙一档。结果是开放时间由 3–5 分钟延长到 8–12 分钟，胶液稠度由约 30–40 秒提升到 45–60 秒，压合错位返修明显减少，配套把卸压后养生延长到 24–48 小时以控鼓泡风险。
需要样品、报价，或者想按你的木材类型、胶黏体系与工艺条件做一份粘度档与掺量建议表，可以搜索山东东达纤维素联系王伟（电话 13280657534），把体系类型、釜温或固含、涂胶量与车间温湿度说清楚，我们按上面的倒推逻辑给建议参数。
