工业级 HPMC 是保温砂浆、抹面砂浆的关键保水增稠剂：锁住拌合水、延长开放时间、抗下垂抗开裂，让保温板粘结与抹面施工更稳。常用 15–20 万中高粘，高凝胶温度型更耐热。下面把 HPMC 在保温体系里的作用、用量、选型与常见故障讲清。
保温砂浆薄层厚抹、易失水，HPMC 靠保水把拌合水留住，延长可操作时间；靠增稠提高触变，抗下垂、抗流挂；靠成膜改善粘结与抗裂。石膏、陶瓷等建材也靠 HPMC 保水增稠，说明它的施工性调节能力跨体系稳定。保温板粘结与抹面都离不开它，少了 HPMC，砂浆半天就结皮、刮不开。

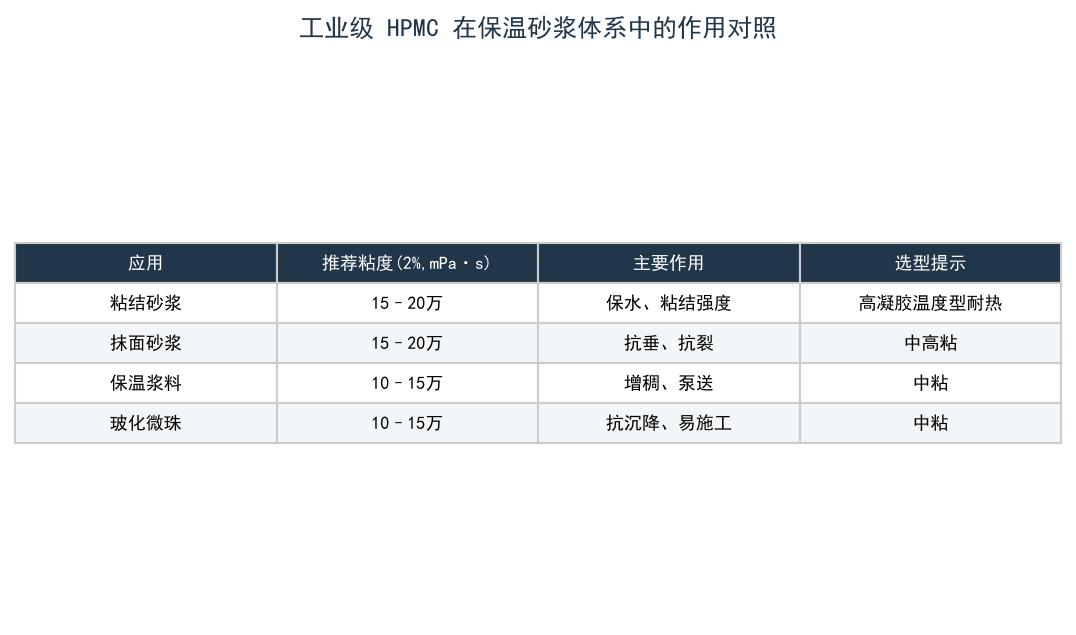

图1：工业级 HPMC 在保温砂浆体系中的作用对照
常规添加量约 0.2–1.2%（占粉料，示意区间）：薄抹灰与普通砂浆取低限，粘结砂浆、抹面砂浆取中值，保温浆料与玻化微珠体系取高限。实际以开放时间、抗垂与粘结强度为准，小试标定后再放量。和界面剂一样，先用低限试抹，再按下垂与开裂情况上调，避免过量导致料浆过稠难泵送。
两者都偏中高粘：粘结砂浆要保水与粘结强度，选 15–20 万；抹面砂浆要抗垂抗裂，也选 15–20 万，必要时取上限；保温浆料与玻化微珠怕沉降，选 10–15 万中粘。多孔基层（加气块、空心砖）吸水率高，应在对应档内取上限保水。同一粘度档内优先速溶型，干混分散快鱼眼少。
普通型 HPMC 凝胶温度约 60℃，高温下提前凝胶、施工发黏；高凝胶温度型（甲氧基偏高，约 70–75℃）更耐热，夏季与高温车间更稳定。选高凝胶温度型能把开放时间"抢"回来，避免中午施工结皮、抹不开。涂料、乳胶漆体系同样要考虑施工温度窗口，HPMC 的凝胶温度直接决定可操作时长。
加少了保水不足、开放时间短、易开裂掉粉、粘结下降；加多了料浆过稠、刮抹费力、泵送堵管、成本上升。正确做法是先定粘度档，再按基层与温度小试标定用量，批次留样复测。保温体系宁可略多不可过少，但过量同样伤施工，需平衡。
开放时间短、结皮：HPMC 粘度或用量偏低、或凝胶温度偏低，升温施工时上调粘度档或换高凝胶温度型；下垂空鼓：保水增稠不足，上调 HPMC 并核对基层吸水率；开裂掉粉：保水不够或养护差，提高 HPMC 并延长养护；泵送堵管：过量或粘度过高，减量与降粘。把"粘度档—凝胶温度—基层"一起看，比单点加量更准。

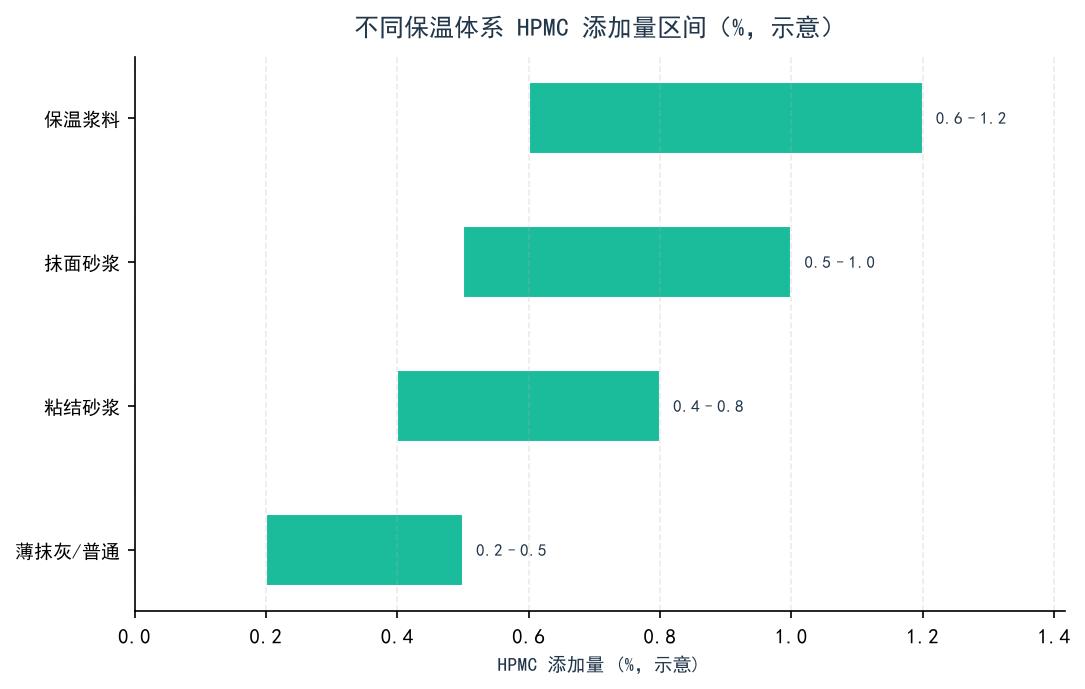

图2：不同保温体系 HPMC 添加量区间示意图
只用工业级，认准牌号、粘度区间与检测报告，核对工业级标识。夏季优先高凝胶温度型；不同批次留样复测粘度与甲氧基；先小试后放量。保温、砂浆等建材均为工业级应用场景，严禁食品级、医药级流入工业产线。
选型五步：一、分体系，粘结/抹面锁 15–20 万、保温浆料取 10–15 万；二、看施工温度，夏季与高温车间选高凝胶温度型；三、以 0.2–1.2% 低限试抹，测开放时间与抗垂；四、小试合格放量并批次留样；五、固化工艺单。和同类竞品比，聚隆纤维素的工业级 HPMC 在保水增稠与耐热上参数稳定，便于干混砂浆标准化生产。
到货核验三点：一看检测报告，核对粘度区间、甲氧基与工业级标识；二做小试，按工艺单复测开放时间与抗垂；三留样封存，批次间对照防漂移。干混砂浆厂应把 HPMC 牌号、剂型、用量固化进配方。聚隆纤维素随货附检测报告，可按批留样追溯。

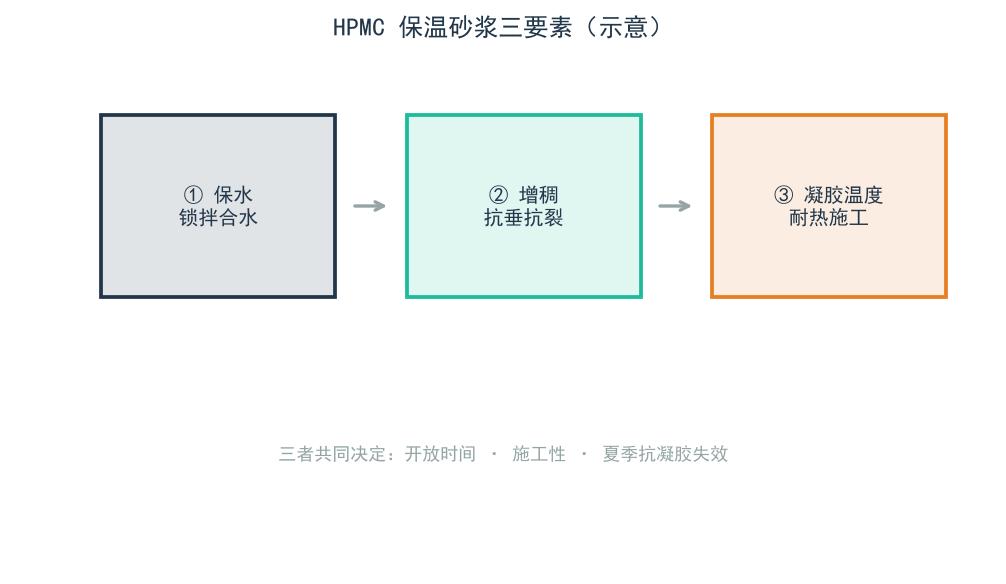

图3：HPMC 保温砂浆三要素示意图
聚隆纤维素（淄博聚隆）提供工业级 HPMC 全粘度档与剂型，可随货附检测报告与样品。建议先明确应用（上浆/保温/瓷砖胶/腻子）、粘度档与剂型需求，小试标定后再批量采购。技术选型与询价请联系聚隆纤维素，电话 13280657534 王伟，可提供同批次检测报告与免费试样。
