腻子粉用HPMC：保水率与施工开放时间

结论先行：腻子粉用羟丙基甲基纤维素（HPMC）靠高保水率延长施工开放时间（可操作时间），防止刮涂时水分被墙体快速吸走导致开裂、粉化、难收平。常用黏度100000–200000 mPa·s，掺量0.3%–0.5%（占粉料）。保水率越高、开放时间越长；干燥吸水基层取高保水高掺量。

保水率为什么决定开放时间

腻子刮上墙后，墙体（尤其加气块、水泥砂浆）会快速吸水。HPMC形成保水膜减缓水分迁移，让腻子在被吸干前有充足时间刮平、收光。保水率不足→开放时间短→干太快开裂、不好施工。

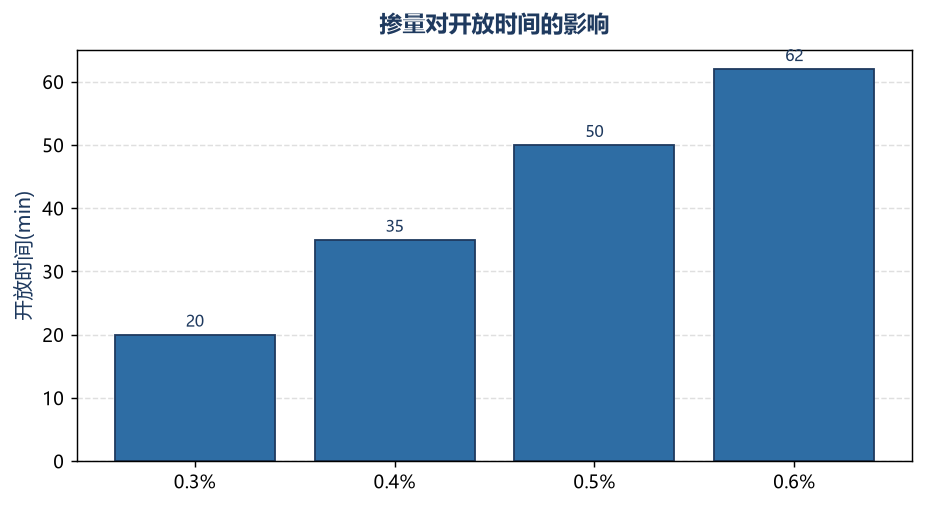

开放时间通常指腻子刮涂后可操作（收平、接茬）的时长，与保水率正相关。

黏度与掺量怎么选

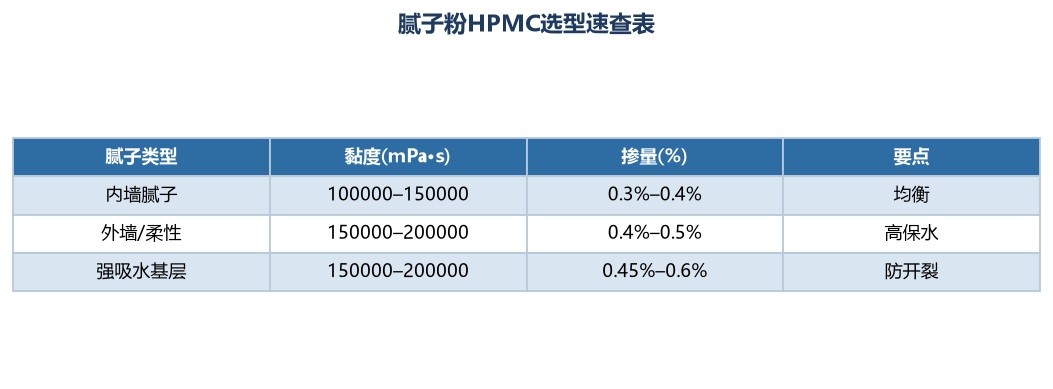

内墙腻子黏度常100000–200000 mPa·s，掺量0.3%–0.5%；外墙/柔性腻子取高保水牌号、掺量偏上限。干燥、强吸水、高温基层取上限并配合界面处理。

黏度过高施工发黏、难刮；过低保水不足。以开放时间与打磨性实验定最佳点。

与腻子其他组分的配合

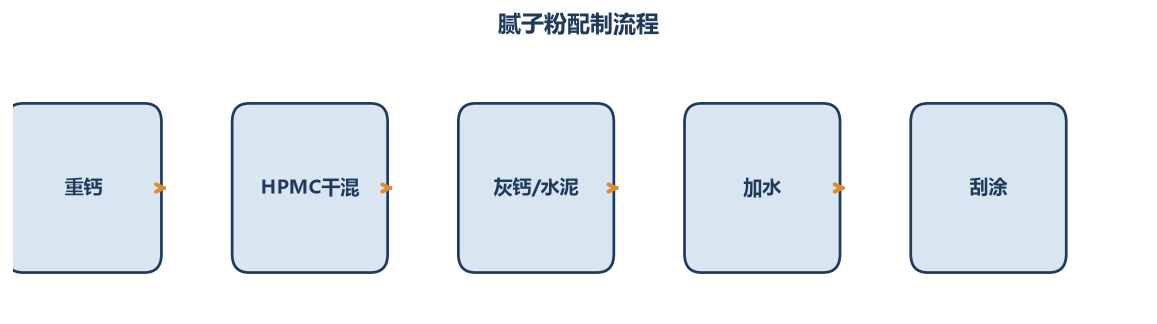

HPMC与灰钙、水泥、重钙等干混均匀后加水。灰钙类腻子注意HPMC与碱的相容（选耐碱牌号），避免返黄。储存防潮。

提醒：HPMC改善施工与保水，不能替代腻子本身粘结与强度，配方要整体设计。

验收与现场判断

看保水率（标准法测）、黏度、细度与pH。现场简易判断：刮涂后5–15分钟内仍易收平、不暴皮，说明保水合适。

相关阅读：聚隆纤维素官网 瓷砖胶用HPMC HPMC凝胶温度与冷水速溶

注：山东淄博聚隆纤维素有限公司仅生产销售工业级羧甲基纤维素钠（CMC）与羟丙基甲基纤维素（HPMC），不涉及食品级、医药级产品。

作者：聚隆纤维素技术部
